Thiết bị kiểm tra độ rung hình sin 3 trục, Máy rung điện tử 60KN
Product Details
| Ứng dụng: | vật liệu, phụ tùng ô tô, bao bì, đồ gia dụng | Điện áp: | 380V |
|---|---|---|---|
| Dịch vụ hậu mãi được cung cấp: | Hỗ trợ kỹ thuật video,Hỗ trợ trực tuyến,Kỹ sư sẵn sàng bảo trì máy móc ở nước ngoài,Dịch vụ bảo trì | Bảo hành: | 1 năm |
| Các ngành áp dụng: | công nghiệp quốc phòng, dân dụng, điện tử, ô tô, phụ tùng, điện tử, hàng không | Tên sản phẩm: | hệ thống kiểm tra độ rung |
| Lực lắc: | 60kN | Thích hợp cho: | Đang tải tối đa các mục kiểm tra 800kgs |
| Dải tần số: | 3 ~ 3500HZ | ||
| Làm nổi bật |
Kiểm tra độ rung hình sin 3 trục,thử nghiệm độ rung hình sin 60KN,máy rung điện tử 60KN |
||
Product Description

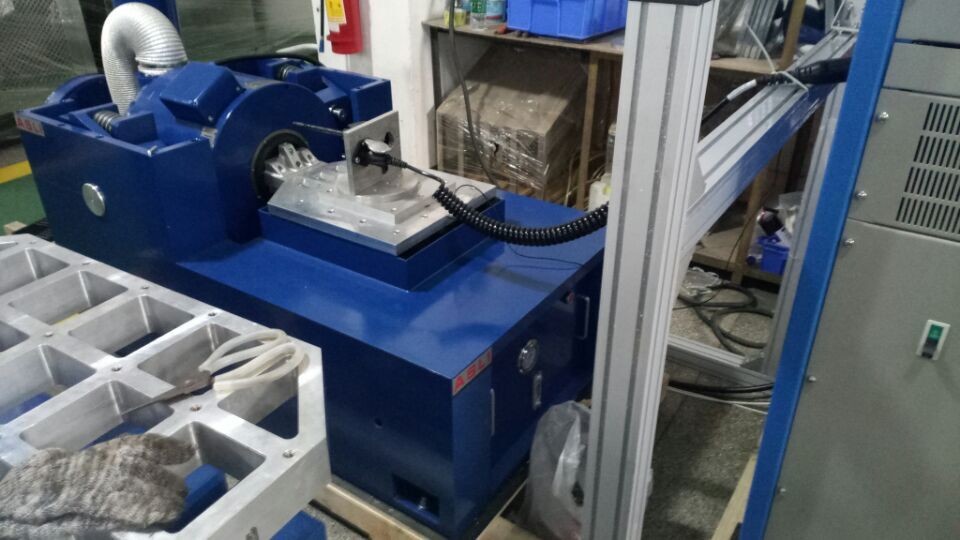

Hệ thống kiểm tra rung động hình sin lực lớn, tần số cao được thiết kế cho các ứng dụng công nghiệp và phòng thí nghiệm đòi hỏi khắt khe. Mẫu ES-60 cung cấp lực hình sin định mức 60 kN với dải tần số 3–3500 Hz, phù hợp cho kiểm tra trục X, Y và Z.
Để giúp chúng tôi đề xuất hệ thống kiểm tra rung động phù hợp nhất cho ứng dụng của bạn, vui lòng chuẩn bị và gửi các chi tiết sau đây cùng với yêu cầu của bạn:
- Mô tả mẫu thử
- Khối lượng mẫu thử
- Kích thước mẫu thử
- Hồ sơ kiểm tra (nếu có)
- Gia tốc kiểm tra tối đa
- Kiểm tra hướng X, Y, Z hay chỉ kiểm tra hướng Z
| Thông số | Đơn vị | Giá trị |
|---|---|---|
| Mẫu hệ thống | — | ES-60 |
| Dải tần số | Hz | 3–3500 |
| Lực định mức (Hình sin) | N | 60000 |
| Lực định mức (Ngẫu nhiên) | N | 60000 |
| Lực định mức (Va đập) | N | 120000 |
| Gia tốc tối đa (Hình sin) | m/s² | 1000 |
| Gia tốc tối đa (Ngẫu nhiên) | m/s² rms | 1000 |
| Gia tốc tối đa (Va đập) | m/s² | 2000 |
| Vận tốc tối đa (Hình sin) | m/s | 1.8 |
| Vận tốc tối đa (Va đập) | m/s | 1.8 |
| Độ dịch chuyển tối đa (p-p) | mm | 51 |
| Khối lượng cuộn dây chuyển động | kg | 60 |
| Kích thước cuộn dây chuyển động | mm | Đường kính 450 |
| Tải trọng tối đa | kg | 800 |
| Mẫu | Lực hình sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (kg) | Cuộn dây chuyển động (kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Khung tròn động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
- Mạch hai từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và thiết kế hợp lý.
- Vòng bi con lăn thanh đòn thẳng và định hướng thân composite nhập khẩu, khả năng chịu tải lệch tâm.

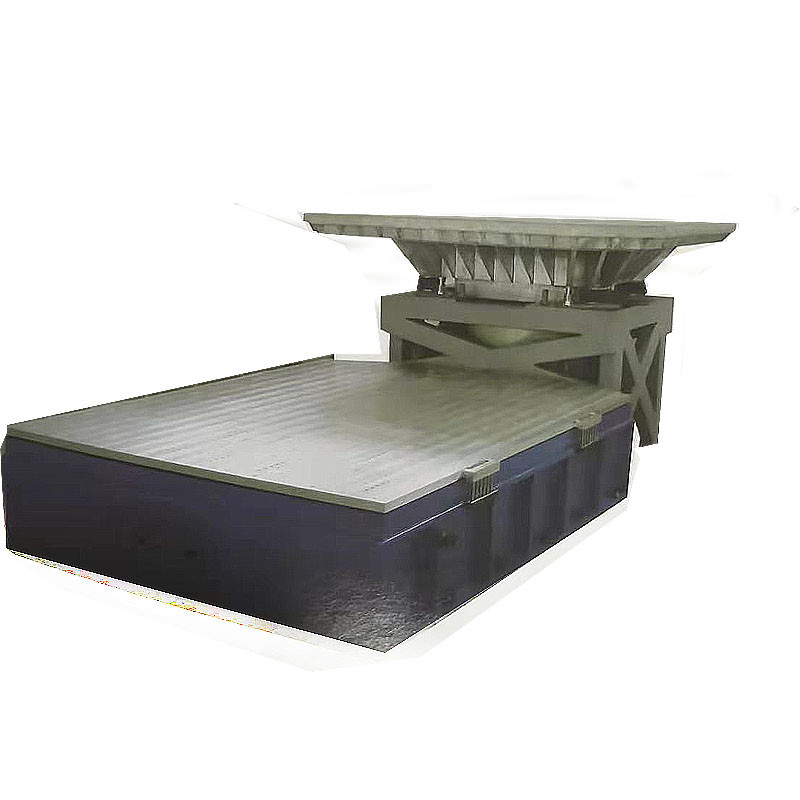

- Nền cách ly trục quay dành riêng cho sử dụng hormone, lắp đặt thuận tiện di chuyển.
- Hệ thống di chuyển xung quanh công nghệ tiên tiến để đảm bảo độ tin cậy cao của vòng tròn động.

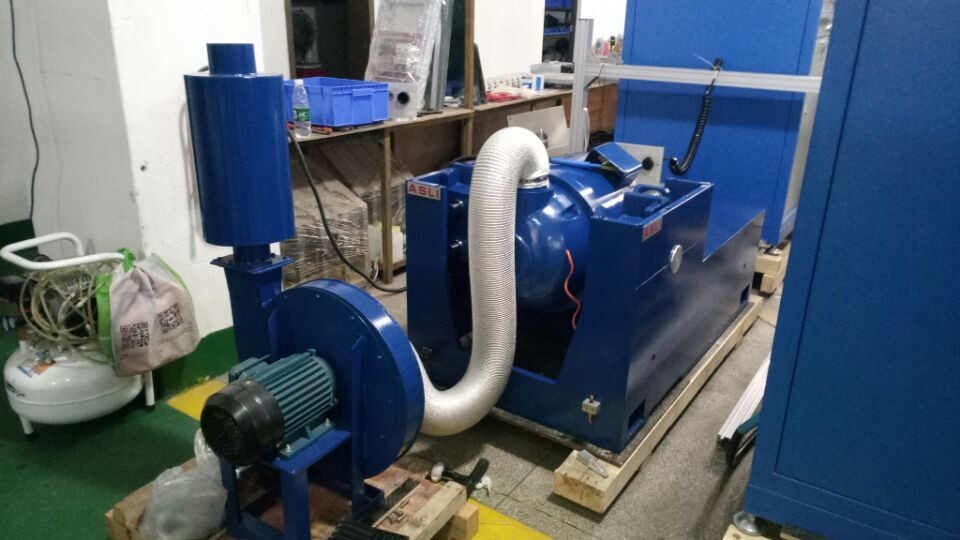

- Thiết kế ống dẫn mới và hiệu quả làm mát được tăng cường.
- Độ cứng tĩnh, độ cứng động của bóng nhỏ vòng bi, nâng cao khả năng bàn rung, cải thiện hiệu suất tần số thấp.
