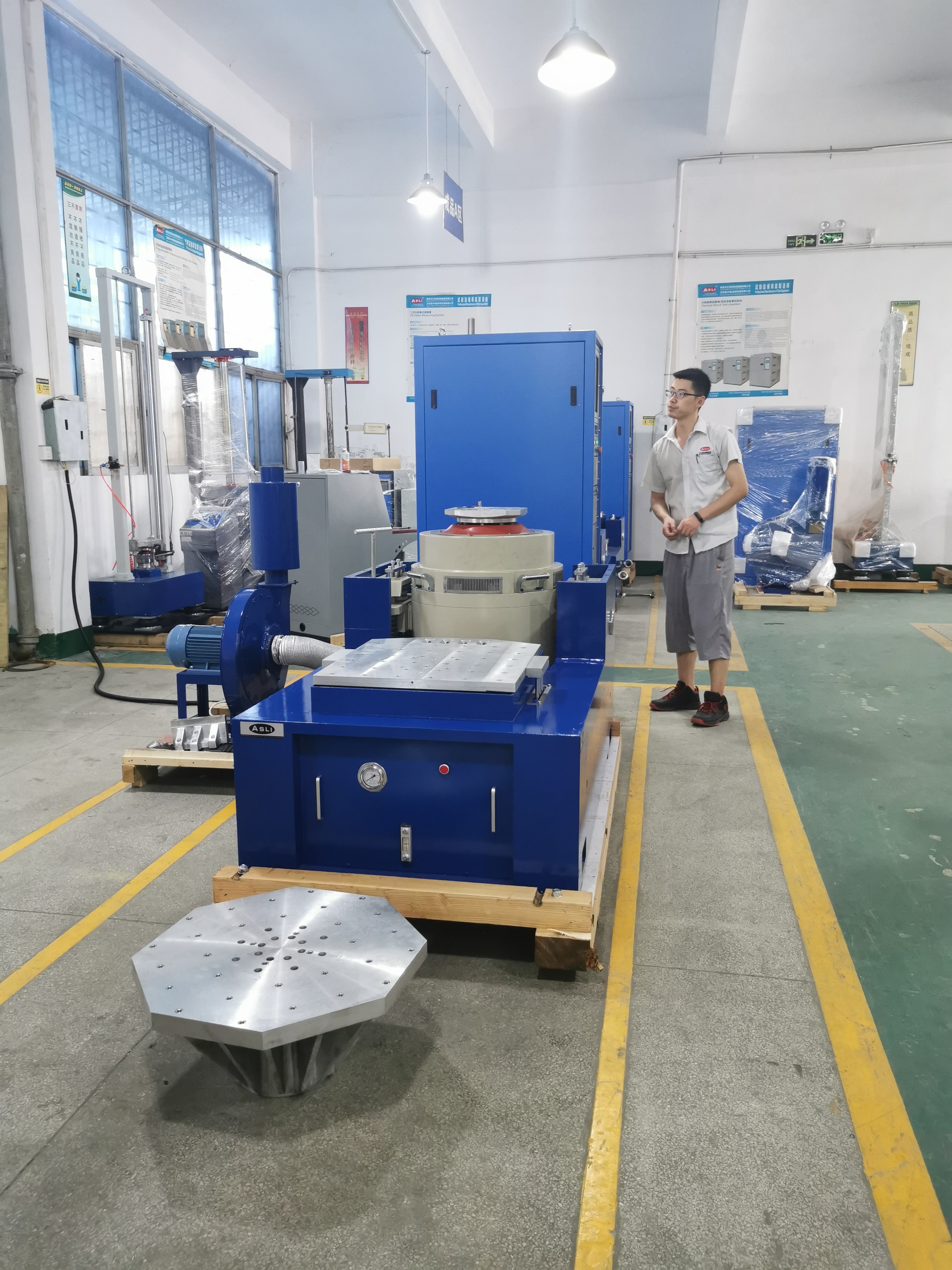

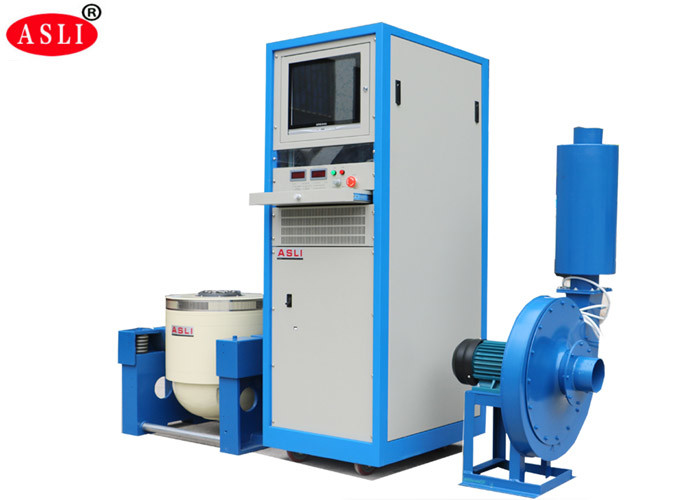

Thành phần hệ thống thử nghiệm
1. Máy tạo rung ngang một mảnh
2. Bàn mở rộng theo chiều dọc
3. Quạt làm mát với bộ giảm âm
4. Bộ khuếch đại công suất chuyển mạch kỹ thuật số
5. Dụng cụ đo kiểm soát độ rung đa chức năng.
Sự chỉ rõ
| Tên | Ắc quy ô tô EN50604 IEC62133 UN38.3 Băng thử nghiệm độ rung để thử nghiệm trong phòng thí nghiệm | ||||||||
| Người mẫu | Lực hình sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (pp)mm | tối đa.Đang tải (Kg) | cuộn dây di chuyển (Kg) | Kích thước của cuộn di chuyển (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
