270kg Đang tải 1000kg.F Máy kiểm tra độ rung hình sin
Product Details
| lực sin: | 10000N | Tốc độ: | 1,8m/giây |
|---|---|---|---|
| Sự dịch chuyển: | 51mm | Tính thường xuyên: | 3 ~ 3000hz |
| đang tải: | 270kg | tăng tốc: | 100G |
| phần ứng: | 240mm | ||
| Làm nổi bật |
Thử nghiệm rung sin 1000kg.f,thử nghiệm rung hình sin tải 270kg,máy rung điện động 1000kg.f |
||
Product Description

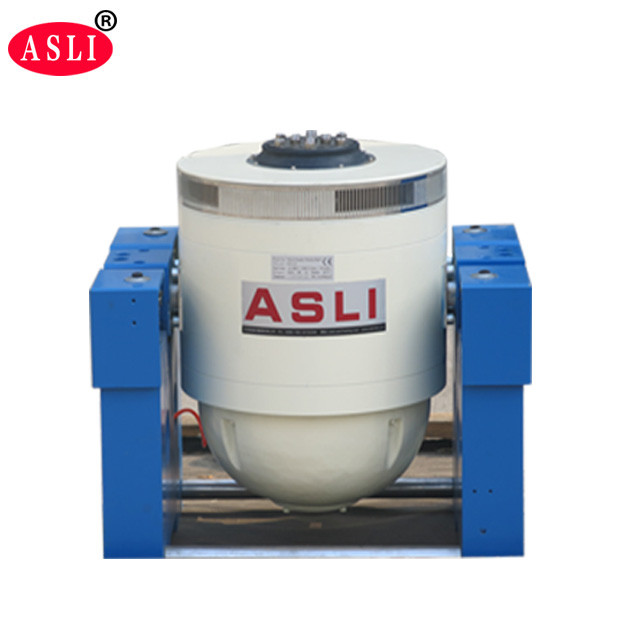

Máy kiểm tra rung động điện động tải trọng 270kg, lực rung 1000kg.F, tần số cao, bàn hợp kim magie. Máy được thiết kế để mô phỏng rung động chính xác cho nhiều ứng dụng công nghiệp và khoa học.
Máy rung điện động này áp dụng các công nghệ hiện đại tiên tiến bao gồm cấu trúc mạch kép từ, vòng tròn hành động khung tự tạo, hỗ trợ không khí, vòng bi con lăn và dẫn hướng tuyến tính, cùng với cách ly trục quay. Máy có khả năng thực hiện các bài kiểm tra rung động hình sin ba trục X, Y, Z, kiểm tra rung động ngẫu nhiên băng thông rộng, và các bài kiểm tra đáp ứng xung cổ điển (nửa hình sin) và phổ đáp ứng sốc.
Máy được sử dụng rộng rãi trong các ngành quốc phòng, vũ khí, hàng không, vũ trụ, viễn thông, điện tử, thiết bị điện và đồ gia dụng.
- Lực định mức: Lực hình sin 10000N; Lực ngẫu nhiên 10000N; Lực sốc 20000N
- Dải tần số: 3Hz đến 3000Hz — hỗ trợ tần số cố định, quét qua lại, hình sin, ngẫu nhiên và chế độ sốc
- Chế độ quét tần số: Tuyến tính, logarit, quét qua lại, tần số cố định
- Số lần quét tần số: 1 đến 32767
- Thời gian quét tần số: Tần số cố định / đơn 1–3600 phút; có thể hiển thị đường cong quét tần số
- Gia tốc tối đa: 1000 m/s² (không tải)
- Tốc độ tối đa: 1.8 m/s
- Độ dịch chuyển tối đa: 51 mm p-p (không tải), đỉnh kép
- Độ dịch chuyển va đập: 51 mm
- Trọng lượng cuộn dây chuyển động: 14 kg
- Sóng rung: Hình sin, ngẫu nhiên, sốc
- Đường kính cuộn dây chuyển động: Φ240 mm
- Kích thước hệ thống rung: R1060 × C750 × S845 mm
- Trọng lượng hệ thống rung: 960 kg

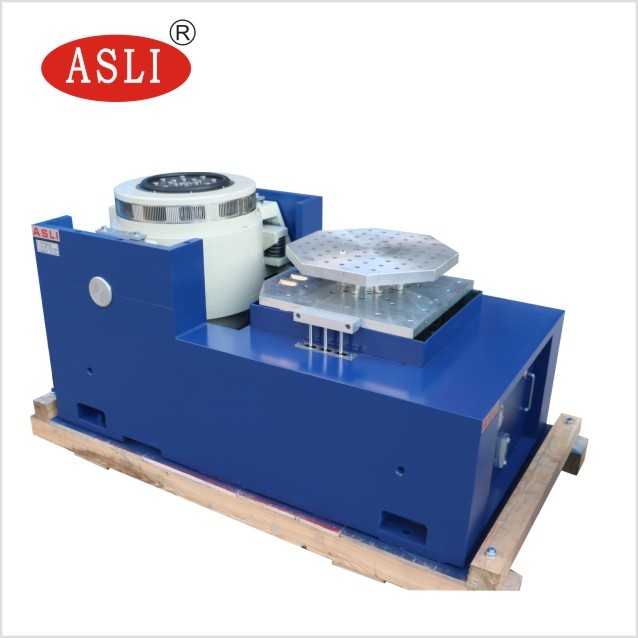

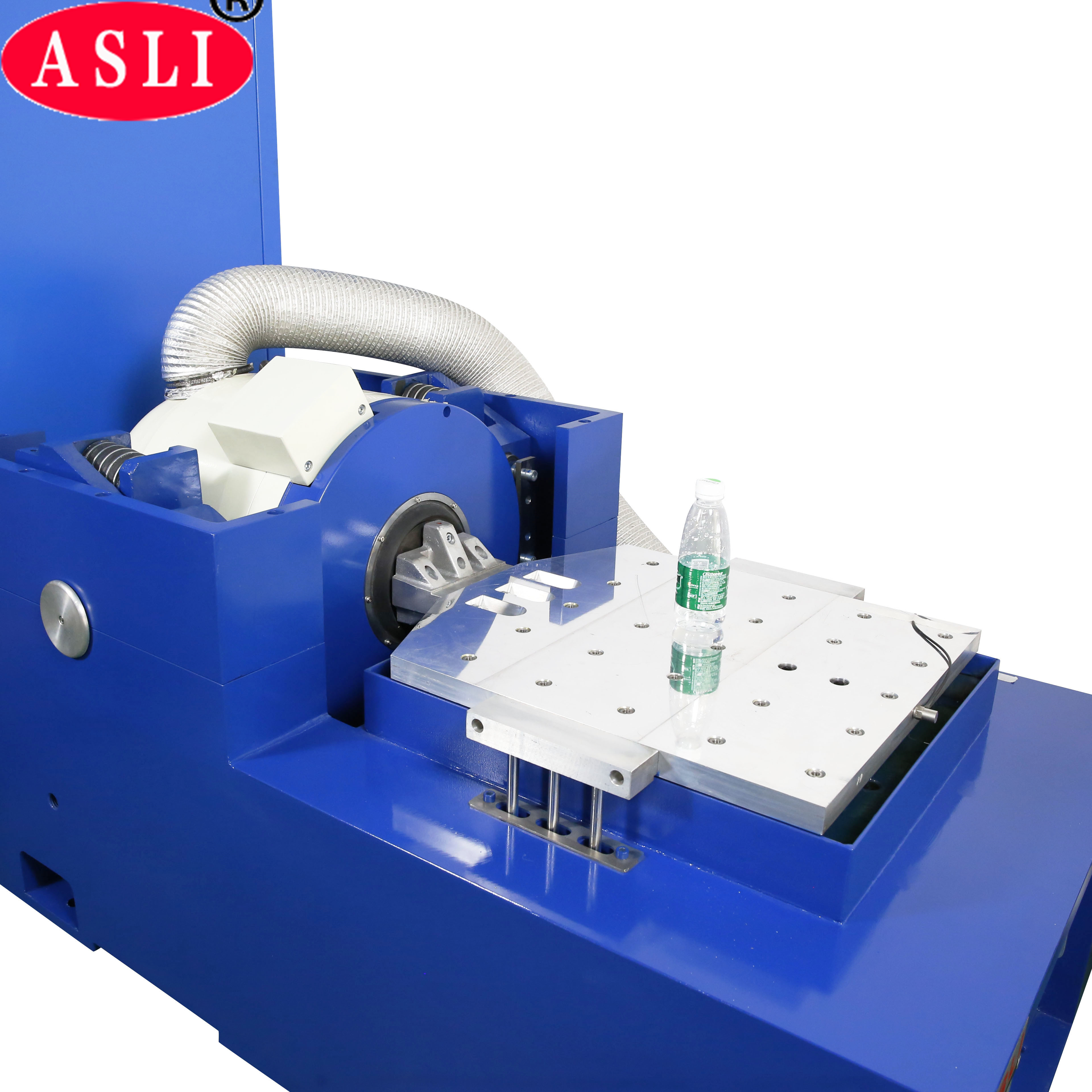

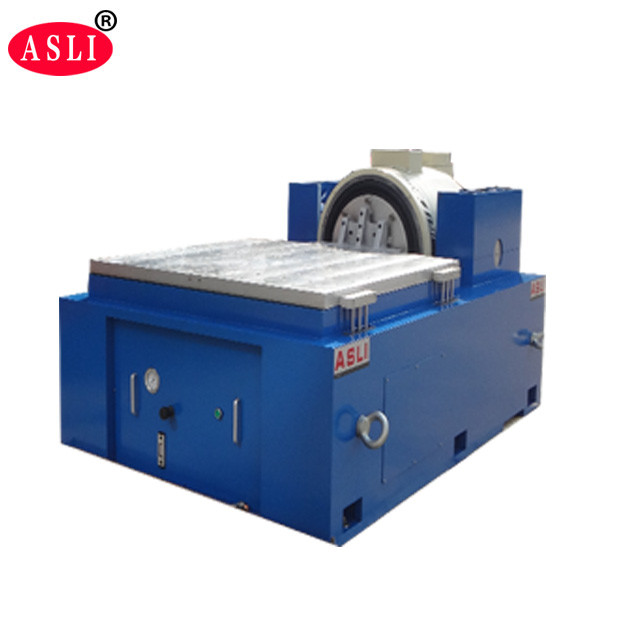

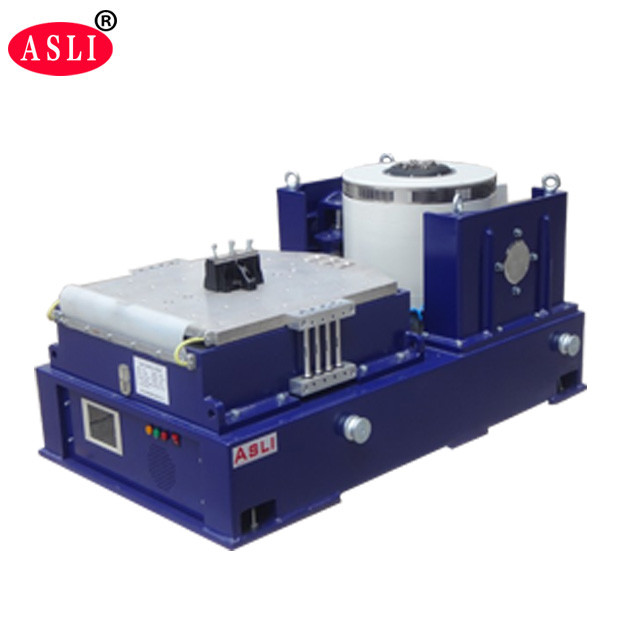

- Phụ kiện đi kèm: Tấm mở rộng dọc 600mm × 600mm và bàn trượt ngang 600mm × 600mm
| Mẫu mã | Lực rung hình sin định mức (N) | Lực rung ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (kg) | Cuộn dây chuyển động (kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Dòng được tô sáng (ES-10) đại diện cho cấu hình được chỉ định cho danh sách sản phẩm này.
- Máy phát rung — 1 bộ
- Bộ điều khiển rung — 1 bộ
- Buồng kết nối truyền thông — 1 bộ
- Bộ khuếch đại công suất DA-10 — 1 bộ
- Nguồn kích thích — 1 chiếc
- Phần mềm điều khiển — 1 bộ
- Hệ thống làm mát — 1 bộ
- Máy tính công nghiệp — 1 bộ
- Máy in màu — 1 bộ (Tùy chọn)
- Cảm biến gia tốc (bao gồm dây cáp đầu ra) — 1 chiếc
- Gá lắp rung — 1 bộ (Tùy chọn, theo mẫu thử nghiệm)
Bộ điều khiển rung là thiết kế mới nhất của công ty chúng tôi, áp dụng kiến trúc hệ thống phân tán tiên tiến quốc tế. Lõi của nó là bộ xử lý tốc độ cao 32-bit dấu phẩy động dòng TMS320 mới nhất từ TI. Báo cáo thử nghiệm được tự động tạo ở định dạng Word. Trong hoặc sau khi thử nghiệm, báo cáo có thể được chỉnh sửa và sau đó tạo tự động hoặc thủ công.
- Khung tròn động được thiết kế tốt với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch kép từ với rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
- Vòng bi con lăn thanh đòn với định hướng độ cứng thân composite thẳng và định hướng nhập khẩu, cung cấp khả năng chịu tải lệch tâm tuyệt vời.
- Nền cách ly trục quay chuyên dụng cho sử dụng hormone, cung cấp lắp đặt di động tiện lợi.
- Công nghệ tiên tiến trong hệ thống chuyển động đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi với hiệu ứng bong bóng nhỏ, nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
