thiết bị kiểm tra rung ES-20.pdf

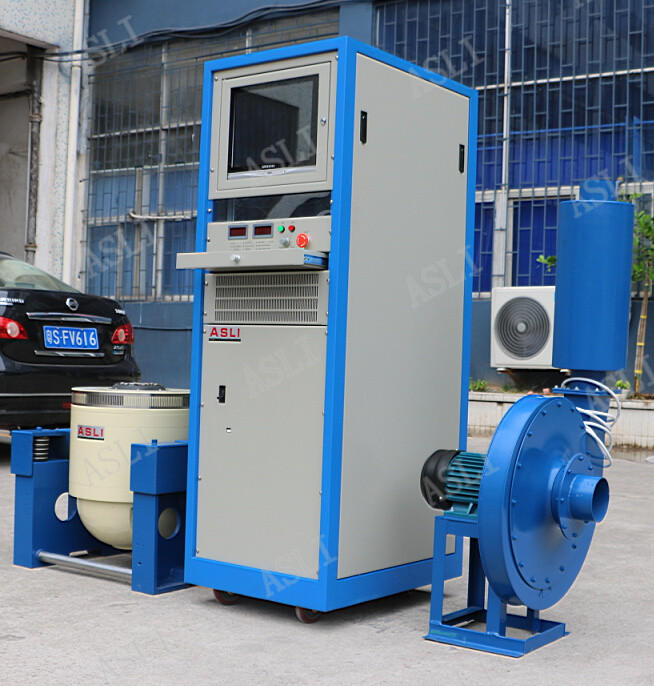

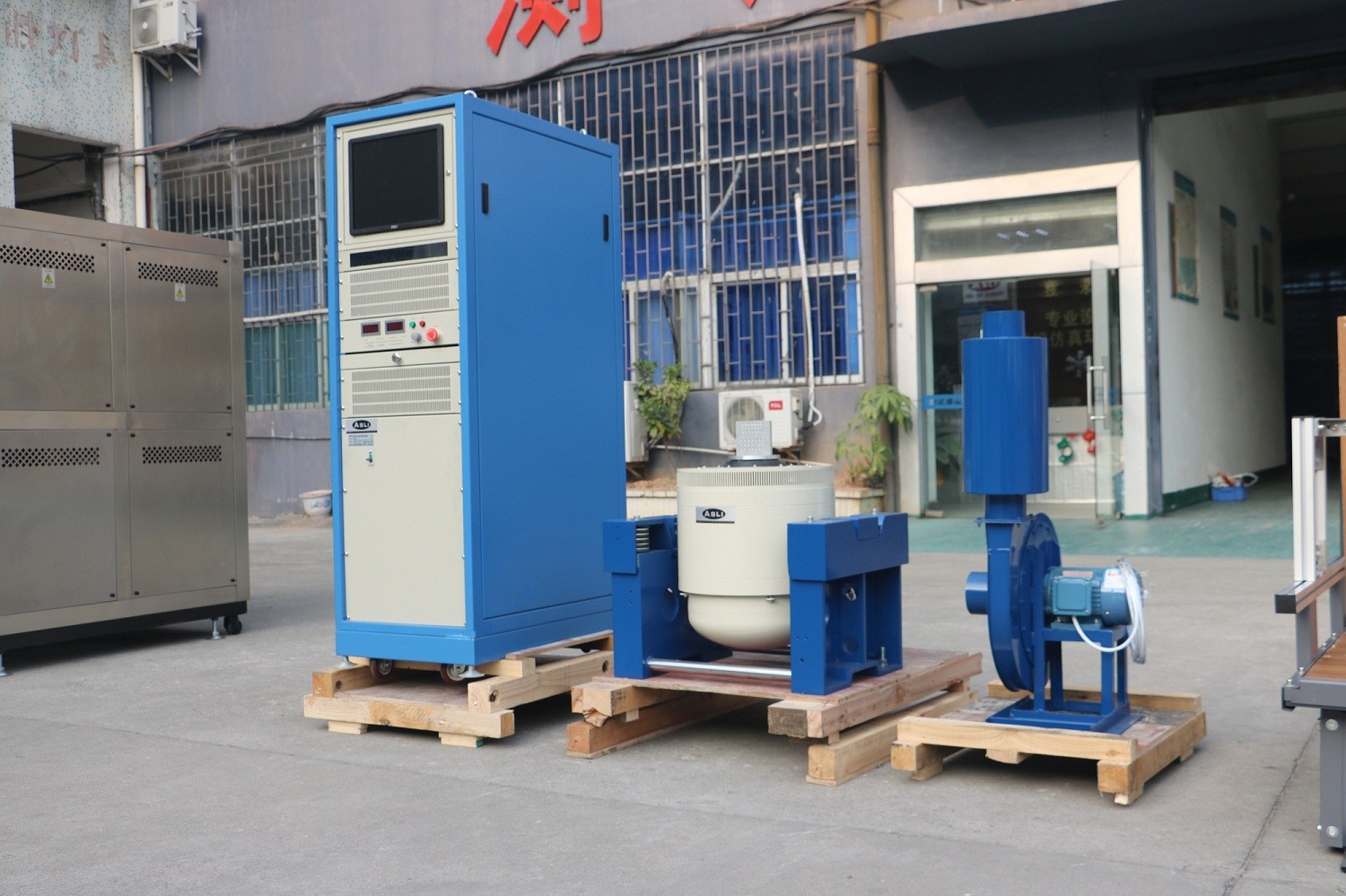

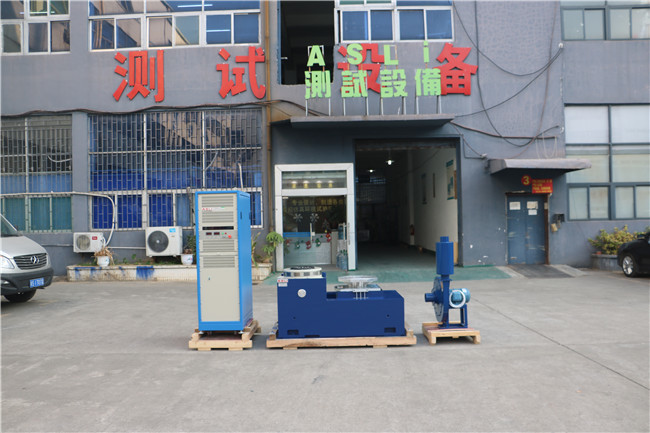

bàn rung tần số cao loại điện động, máy kiểm tra rung tần số cao
Ứng dụng:
Chúng tôi là nhà sản xuất các sản phẩm Máy kiểm tra rung tần số cao / Máy kiểm tra mỏi do rung tần số cao loại điện động, áp dụng 'cấu trúc mạch từ kép', 'vòng hành động khung tự tạo', 'Hỗ trợ trên không' và 'vòng bi con lăn và dẫn hướng tuyến tính', 'cô lập trunnion' công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể hoàn thành trong thử nghiệm rung hình sin ba trục X, Y, Z và thử nghiệm rung ngẫu nhiên băng thông rộng, được hoàn thành bằng xung cổ điển (nửa hình sin, hình thang, răng cưa) và thử nghiệm phổ phản ứng sốc. Các sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, vũ trụ, thông tin liên lạc, điện tử, thiết bị điện, thông tin liên lạc, thiết bị gia dụng và các lĩnh vực khác.
Tính năng của bàn rung tần số cao loại điện động, máy kiểm tra rung tần số cao:
1. Khung vòng động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
2. Mạch từ kép, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi con lăn thanh lắc thẳng và định hướng thân hợp chất theo định hướng nhập khẩu, khả năng tải lệch tâm.
4. Nền tảng cách ly Trunnion dành riêng cho việc sử dụng hormone, việc lắp đặt thuận tiện di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo vòng động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và tăng cường hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của bóng nhỏ mang, nâng cao khả năng bàn rung, cải thiện hiệu suất tần số thấp.
2-1 Thông số kỹ thuật
(1) Lực định mức: lực hình sin 3000N; lực ngẫu nhiên 3000N; lực va đập 6000N;
(2) Phạm vi tần số: 3Hz đến 3500Hz, Tần số cố định, quét qua lại, hình sin, ngẫu nhiên, sốc
(3) Chế độ quét tần số: tuyến tính, logarit, quét qua lại, tần số cố định
(4) Số lần quét tần số: 1 đến 32767
(5) Thời gian quét tần số: tần số cố định/đơn 1-3600 phút, có thể hiển thị đường cong quét tần số.
(6) Tối đa. Gia tốc ;1000m/s2(không tải)
(7) Tối đa. Tốc độ: 1.6m/s
(8) Tối đa. Độ dịch chuyển: 25mmp-p (không tải), đỉnh kép
(9) Độ dịch chuyển va đập: 25mm
(10) Trọng lượng của Cuộn dây chuyển động: 3.5 kg
(11) Hướng rung: dọc
(12) Sóng rung: hình sin, ngẫu nhiên, sốc
(13) Đường kính của Cuộn dây chuyển động: Φ150mm
(14) Kích thước hệ thống rung: W750xH599xD680 mm
(15) Trọng lượng hệ thống rung: 490KG

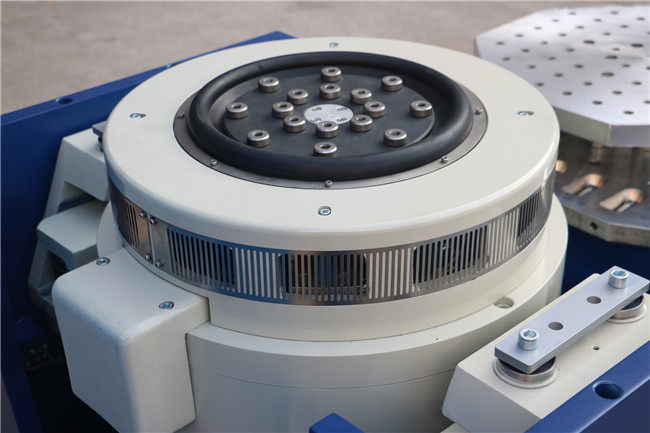

Về Hệ thống rung
(1) Cấu trúc mạch từ kép để đảm bảo cường độ từ trường cao & giảm rò rỉ từ thông;
Cấu trúc khử từ đặc biệt có thể giảm rò rỉ từ thông xuống dưới 1 mt
(2) Lò xo chữ U, con lăn và vòng bi tuyến tính để chống chịu tải lệch mạnh
(3) Lò xo khí được sử dụng để cách ly rung; Hệ thống rung hoạt động ổn định ngay cả khi tải nặng;
không cần nền móng đặc biệt
(4) Các thiết bị bảo vệ được cung cấp cho quá nhiệt, quá tải, quá dòng, quá áp và
quá dịch chuyển của máy kiểm tra rung;
Thiết bị bảo vệ mạng điện cho quá áp, thiếu áp, thiếu pha;
Nguồn điện, giới hạn dòng điện, khởi động mềm, quá nhiệt, ngắn mạch, bảo vệ lỗi mô-đun
(5) Có thể hoàn thành các thử nghiệm môi trường hình sin, ngẫu nhiên, va đập
(6) Hệ thống này có ít yêu cầu về dao động điện áp, ≤±10% là OK
(7) Hệ thống này có ít yêu cầu về điện trở nối đất, ≤4Ω là OK
(8) Độ tin cậy cao, đặc biệt thích hợp để chạy trong thời gian dài
Thông số kỹ thuật của Máy kiểm tra rung tần số cao điện động:
| Mô hình |
Hình sin định mức Lực (N) |
Ngẫu nhiên định mức Lực (N) |
Tần số Phạm vi (Hz) |
Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) |
Độ dịch chuyển định mức (p-p)mm |
Tải tối đa (Kg) | cuộn dây chuyển động (Kg) |
Kích thước của Cuộn dây chuyển động (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

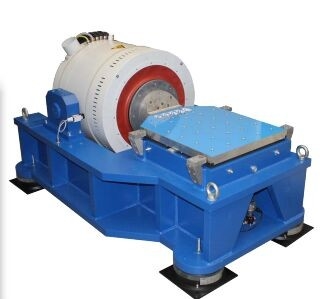

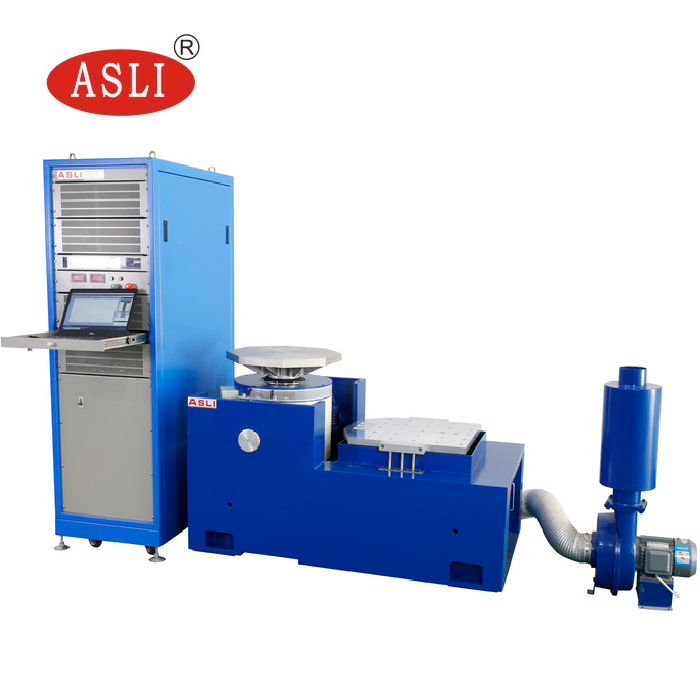

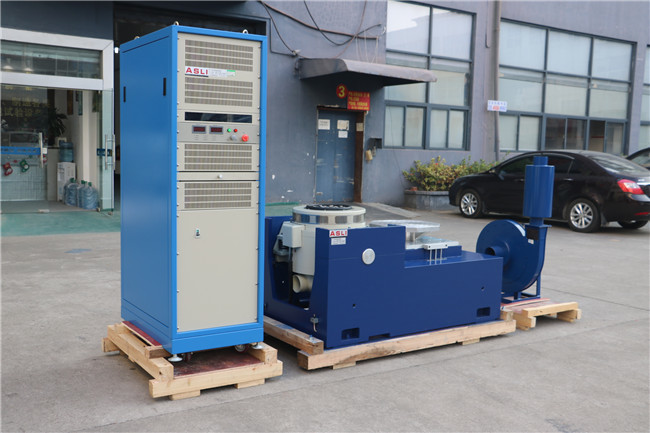

tính năng của giá đỡ ngang:
1. Trong băng ghế tải nhỏ để nhận ra gia tốc và tần số làm việc cao hơn, để cải thiện khả năng tải và hiệu suất của toàn bộ băng ghế máy.
2. Băng ghế ngang và băng ghế rung là loại tích hợp, với cấu trúc hoàn hảo, thuận tiện để cài đặt và điều chỉnh.
3. Đường ray áp suất tĩnh, hình chữ V, với khả năng chống dốc và chống tải lệch.
Bơm dầu tích hợp, cấu trúc tốt và dễ vận hành.
thông số kỹ thuật của bộ mở rộng ngang:
| Mô hình | Kích thước băng ghế (mm) | Phạm vi tần số (Hz) | Trọng lượng của các bộ phận chuyển động (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
tính năng của băng ghế mở rộng dọc:
VT băng ghế mở rộng dọc và kẹp được chỉ định, được tính toán chính xác, thiết kế công phu, để đảm bảo khách hàng có được hiệu suất tốt nhất theo cấu trúc hoàn hảo, vật liệu chất lượng cao
và tay nghề.
thông số kỹ thuật của bộ mở rộng dọc:
| Mô hình | Trọng lượng (kg) | Tối đa. Tần số (Hz) | Kích thước băng ghế |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Băng ghế tròn) | 220 | 350 | Φ1200 |
Nếu bạn có bất kỳ yêu cầu nào liên quan đến Máy kiểm tra cơ học tần số cao điện động Máy kiểm tra mỏi do rung, xin vui lòng liên hệ với tôi.
