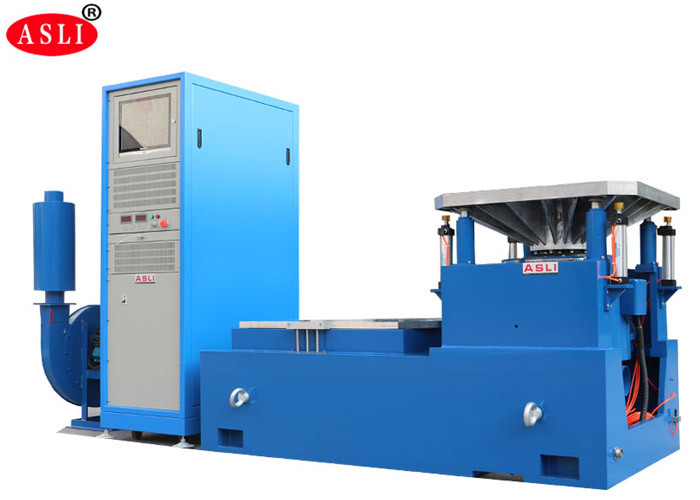

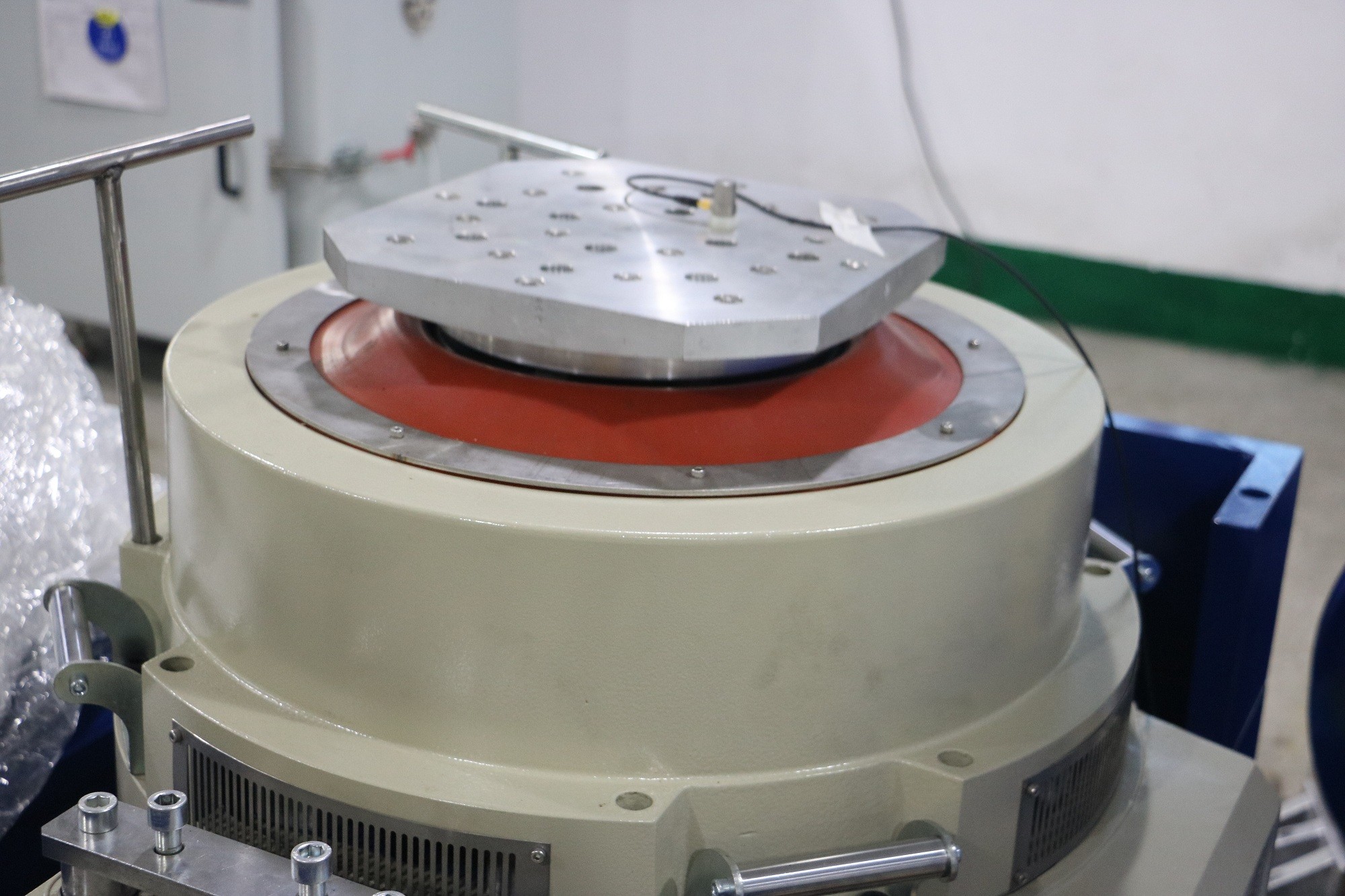

Thiết bị kiểm tra rung động công nghiệp có thể lập trình với 3 trục rung động điện động lực học
Ứng dụng

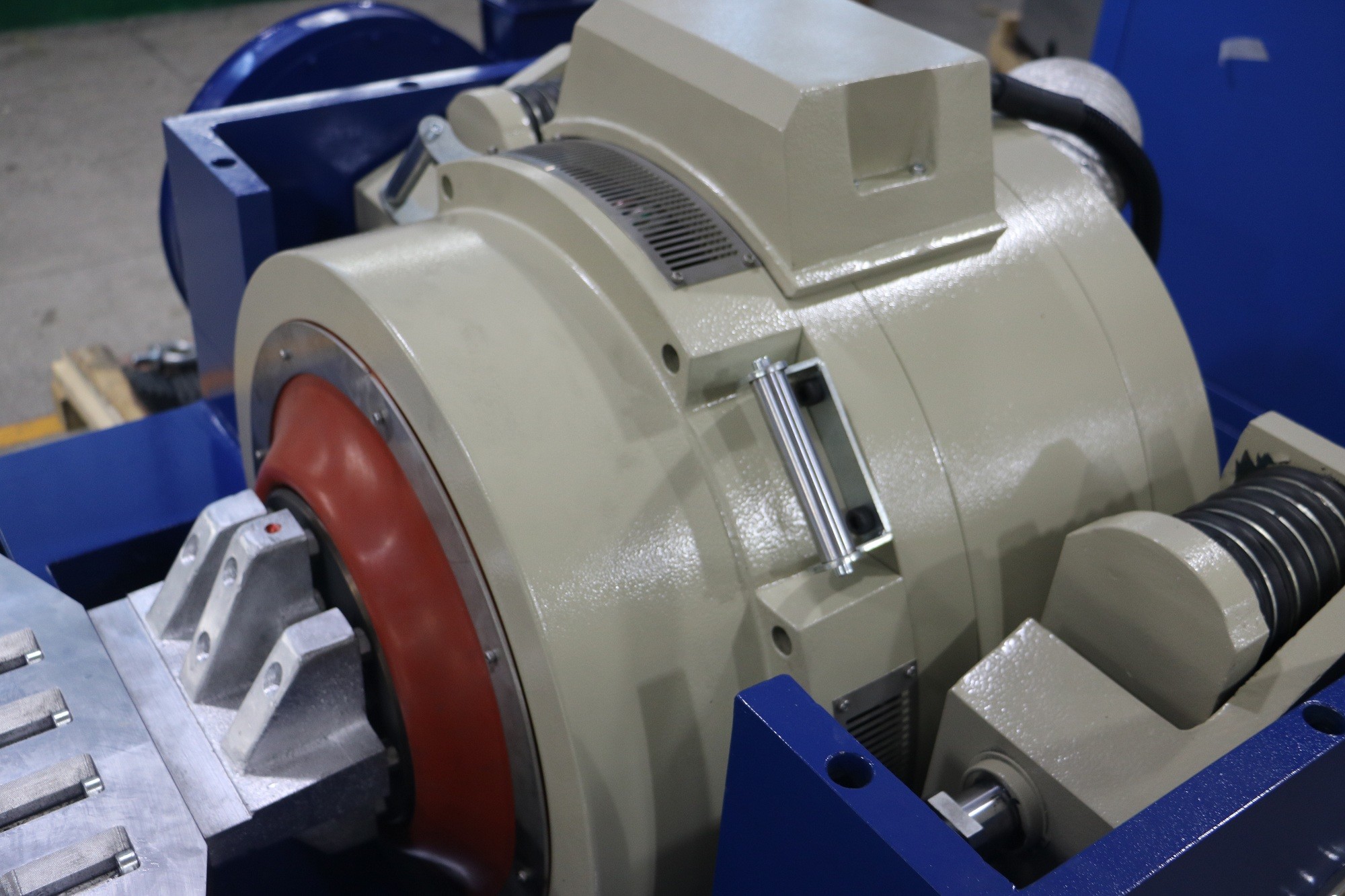

Máy rung tần số cao áp dụng cấu trúc 'mạch kép từ', 'vòng tròn hành động khung tự tạo', 'hỗ trợ hàng không' và 'vòng bi con lăn và dẫn hướng tuyến tính', 'cách ly trục quay' công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể hoàn thành kiểm tra rung động hình sin trên ba trục X, Y, Z và kiểm tra rung động ngẫu nhiên băng thông rộng, để hoàn thành kiểm tra xung cổ điển (nửa hình sin) và kiểm tra phổ phản ứng sốc. Nó được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, vũ trụ, viễn thông, điện tử, thiết bị điện, viễn thông, thiết bị gia dụng và các lĩnh vực khác.
(1) Lực định mức: lực hình sin 10000N; lực ngẫu nhiên 10000N; lực sốc 20000N;
(2) Dải tần số: 3Hz đến 3000Hz, tần số cố định, quét qua lại, hình sin, ngẫu nhiên, sốc
(3) Chế độ quét tần số: tuyến tính, logarit, quét qua lại, tần số cố định
(4) Số lần quét tần số: 1 đến 32767
(5) Thời gian quét tần số: tần số cố định/đơn 1-3600 phút, có thể hiển thị đường cong quét tần số.
(6) Gia tốc tối đa 1000m/s2(không tải)
(7) Tốc độ tối đa: 1.8m/s
(8) Độ dịch chuyển tối đa: 51mm p-p (không tải), đỉnh kép
(9) Độ dịch chuyển va đập: 51mm
(10) Trọng lượng cuộn dây chuyển động: 14kg
(12) Sóng rung: hình sin, ngẫu nhiên, sốc
(13) Đường kính cuộn dây chuyển động: Φ240 mm
(14) Kích thước hệ thống rung: W1060xH750xD845mm
(15) Trọng lượng hệ thống rung: 960KG
(16) Bàn mở rộng dọc 600mm*600mm và bàn trượt ngang 600*600mm
Thông số kỹ thuật:
| Tên | Bàn rung đóng gói/Máy kiểm tra bàn rung cho phụ tùng ô tô | ||||||||
| Mô hình | Lực hình sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p)mm | Tải trọng tối đa (Kg) | cuộn dây chuyển động (Kg) | Kích thước cuộn dây chuyển động (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Máy phát rung 1 bộ
(2) Bộ điều khiển rung 1 bộ
(3) Buồng kết nối truyền thông 1 bộ
(4) Bộ khuếch đại công suất DA-10 1 bộ
(5) Nguồn kích thích 1 chiếc
(7) Phần mềm điều khiển 1 bộ
(8) Hệ thống làm mát 1 bộ
(9) Máy tính công nghiệp 1 bộ
(10) Máy in màu 1 bộ (Tùy chọn)
(11) Cảm biến gia tốc (bao gồm dây đầu ra) 1 chiếc
(12) Khung gá rung 1 bộ (tùy chọn, theo mẫu thử nghiệm

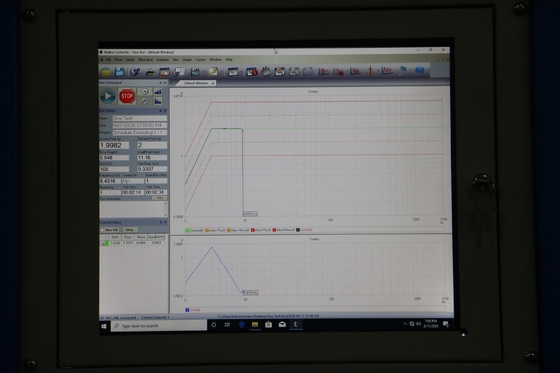

Bộ điều khiển rung kỹ thuật số
Bộ điều khiển rung là thiết kế mới nhất của công ty chúng tôi, áp dụng kiến trúc hệ thống phân tán tiên tiến quốc tế, và cốt lõi của nó là bộ xử lý tốc độ cao dấu phẩy động 32-bit dòng TMS320 mới nhất của công ty TI. Báo cáo thử nghiệm được tạo tự động trong Word. Trong hoặc sau khi thử nghiệm, báo cáo thử nghiệm có thể được chỉnh sửa, sau đó tạo tự động hoặc thủ công.
