Bảng máy rung điện động học tần số cao cho các thành phần điện tử
Máy lắc điện động lực học và máy thử rung động ES-6 6000N
1. ES-6 6000N Máy rung điện động học và thiết bị thử rung Ứng dụng:
Hệ thống thử nghiệm rung động điện động tần số cao được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện, truyền thông,Máy gia dụng gia đình và các lĩnh vực khác.
2. ES-6 6000N Máy rung điện động học và thiết bị thử rung Đặc điểm:
1. Xương xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. 2 mạch từ tính, rò rỉ dòng từ thấp, cấu trúc nhỏ gọn và hợp lý.
3Rocker Rod vòng bi lăn thẳng và nhập khẩu định hướng cơ thể composite độ cứng định hướng, khả năng tải lệch tâm.
4. Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, việc lắp đặt tiện nghi di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng xoay động của độ tin cậy cao.
6Thiết kế ống dẫn mới và tăng hiệu ứng làm mát.
7. Độ cứng tĩnh, độ cứng động của bong bóng nhỏ mang, tăng khả năng mang bảng rung
3.ES-6 6000N Thiết bị thử nghiệm rung và rung điện động học Các thông số kỹ thuật:
| Mô hình |
Đánh giá sinus Sức mạnh (N) |
Đánh giá ngẫu nhiên Sức mạnh (N) |
Tần số Phạm vi (Hz) |
Đánh giá Tốc độ tăng tốc (m/s2) |
Tốc độ định số ((m/s) |
Đánh giá Thay thế (p-p) mm |
Max. Lượng tải (kg) |
Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |

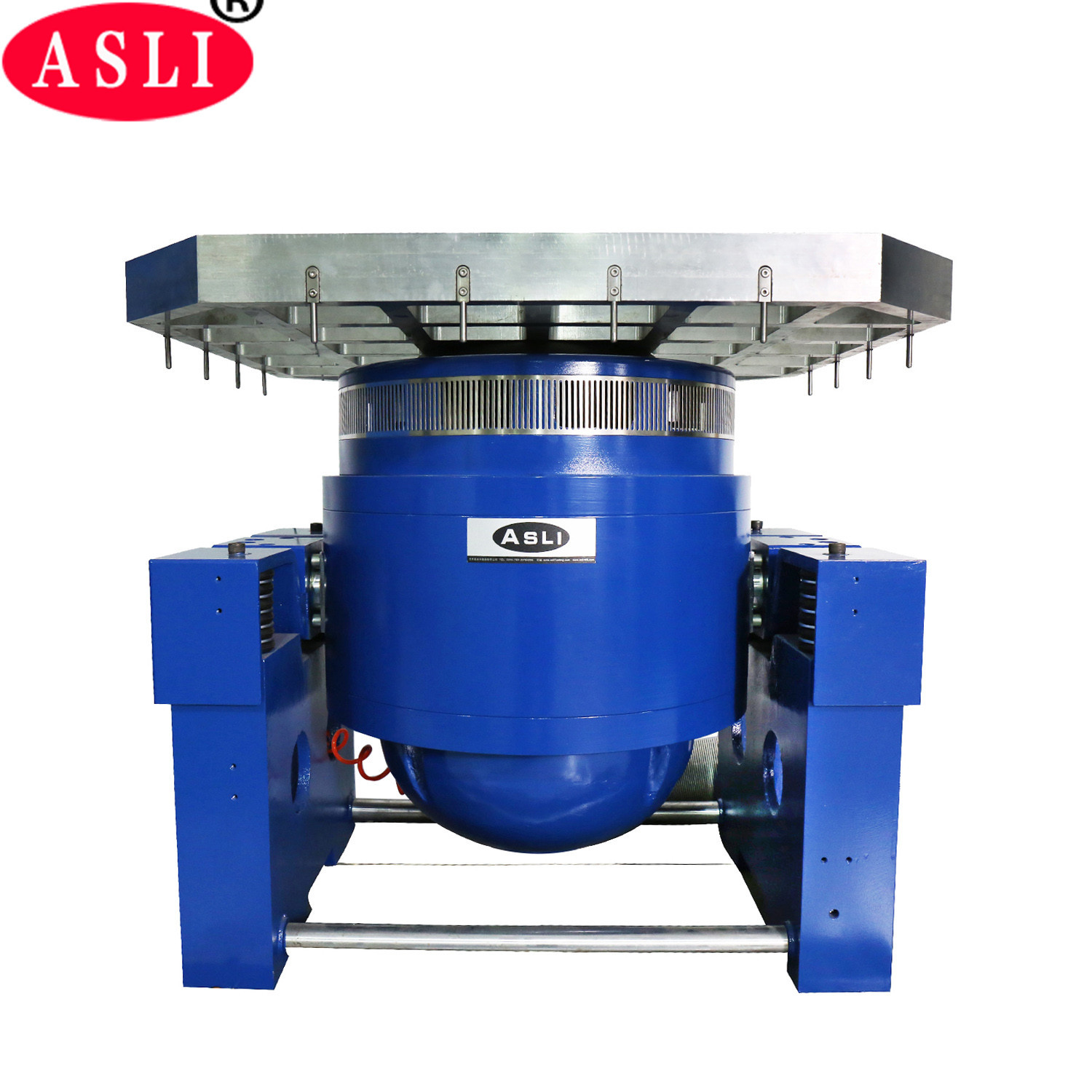

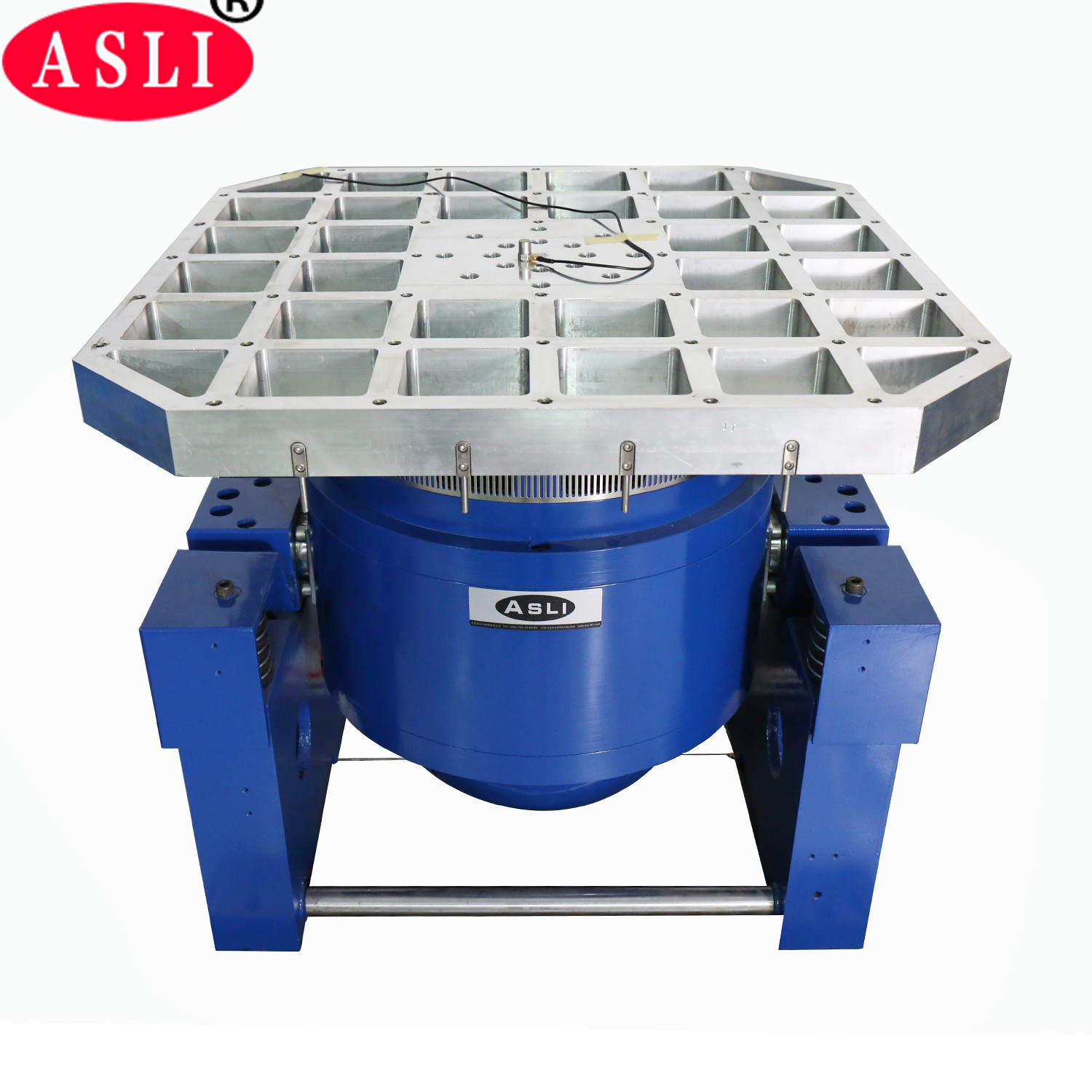

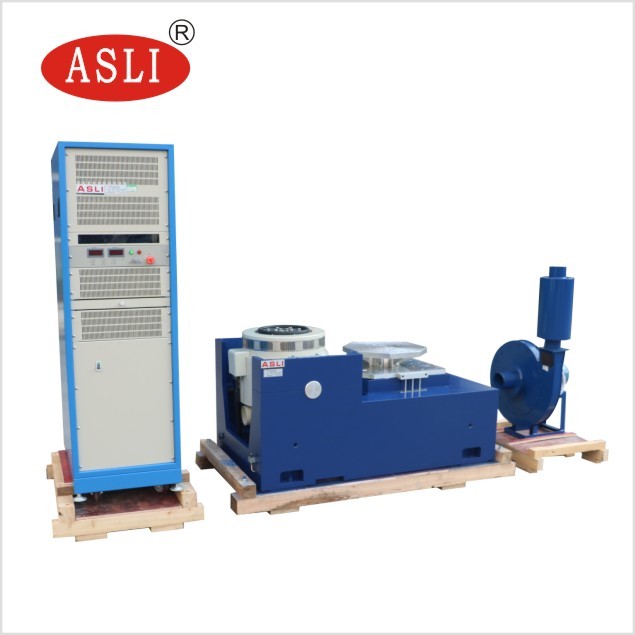

ES-6 Máy rung điện động
1. Các thông số
(1) Lực định số: lực sinus 6000N; lực ngẫu nhiên 6000N; lực va chạm 12000N;
(2) Phạm vi tần số: 3Hz đến 3500Hz, tần số cố định, quét qua lại, sinus, ngẫu nhiên, sốc
(3) Chế độ tần số quét: tuyến tính, logarithmic, quét qua lại, tần số cố định
(4) Thời gian tần số quét: 1 đến 32767
(5) Thời gian tần số quét: tần số cố định / một 1-3600mins, đường cong tần số quét có thể được hiển thị.
(7) Tốc độ tối đa: 1,6m/s
(8) Max. Displacement:25mmp-p (không tải), đỉnh kép
(9) Di chuyển tác động: 25mm
(10) Trọng lượng cuộn dây di chuyển: 6,5kg
(11) Vibration Wave: sinus, ngẫu nhiên, cú sốc, các quang phổ điều khiển, sóng, tín hiệu phạm vi động có thể được hiển thị
(12) đường kính của cuộn dây di chuyển: Φ230 mm
(13) Kích thước hệ thống rung động: W950xH650xD800 mm
(14) Trọng lượng hệ thống rung: 750KG

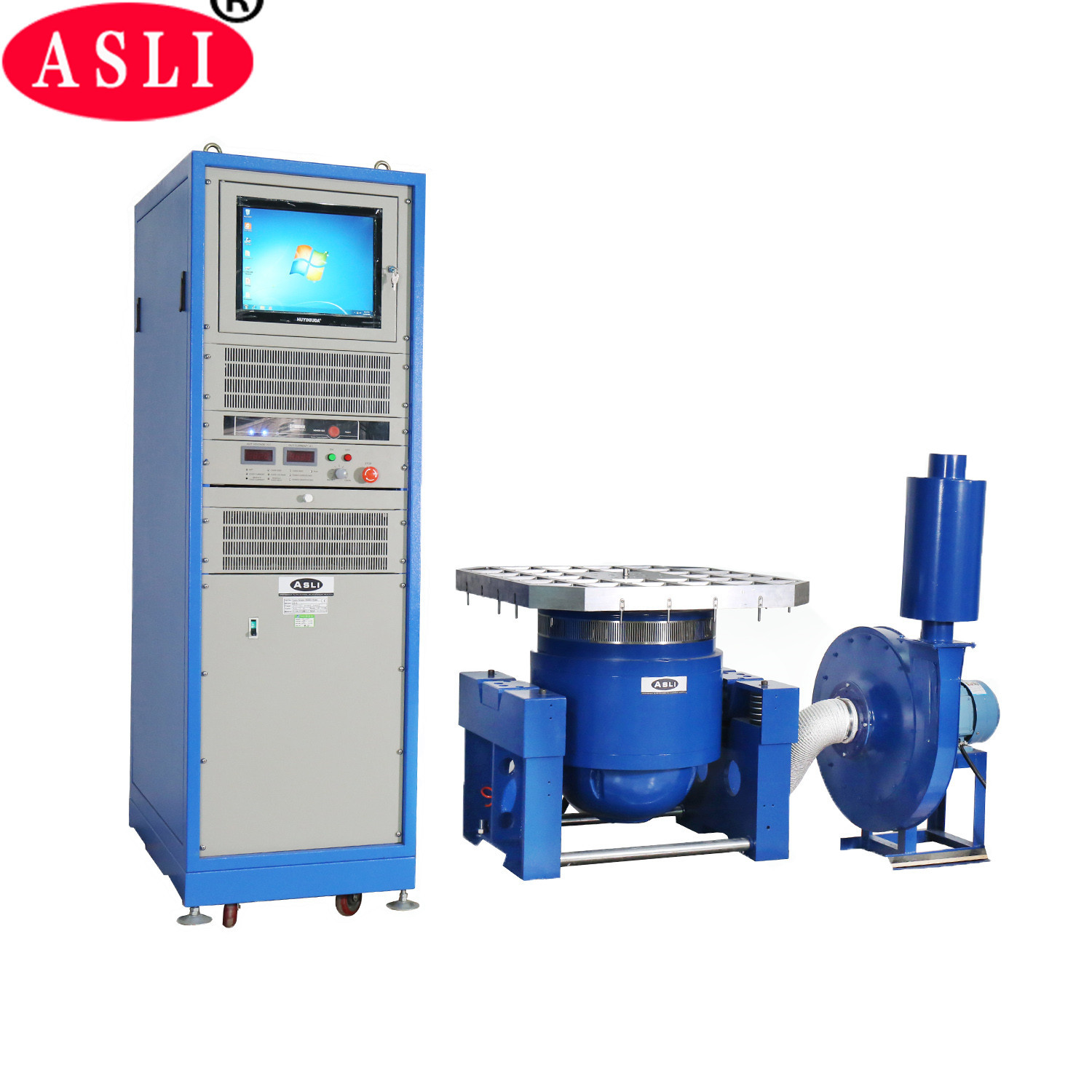

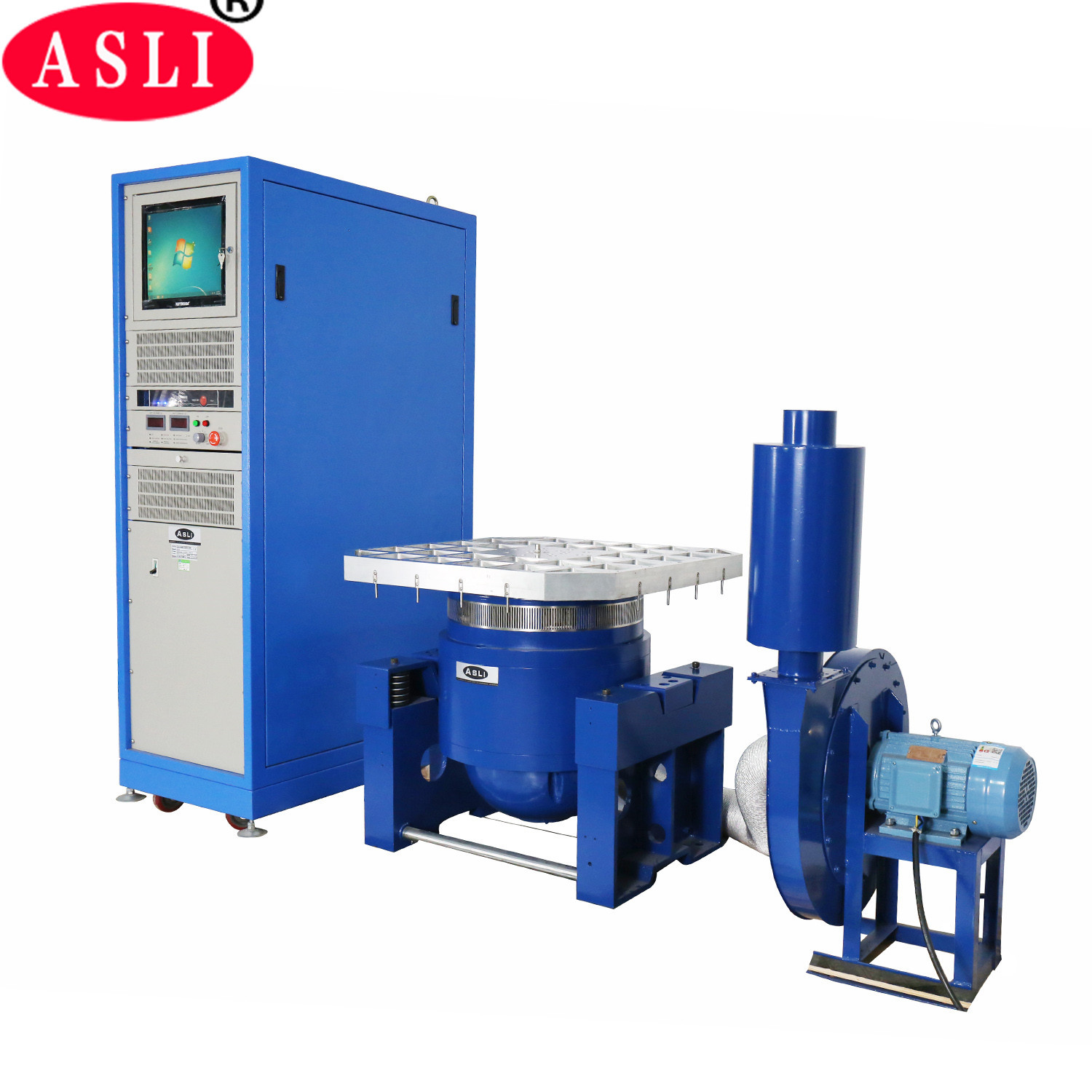

2 Chi tiết về các thành phần rung động
(1) Máy tạo rung động 1 bộ
(2) Máy điều khiển rung động 1 bộ
(3) Phòng kết nối truyền thông 1 thiết lập
(4) Bộ khuếch đại năng lượng DA-6 1 bộ
(5) Năng lượng kích thích 1 pc
(6) Phần mềm trình điều khiển 1 bộ
(7) Hệ thống làm mát 1 bộ
(8) Máy in màu 1 bộ
(9) Cảm biến gia tốc (bao gồm đường dẫn đầu ra) 1 pc
2-4-2 Thông số kỹ thuật phần mềm kiểm soát
2-4-2-1 sóng xoang
(1) Chế độ điều khiển: phần mềm điều khiển hình sóng xoang
(2) Phạm vi tần số: 1,0 đến 5000hz (1,0 đến 12000hz là tùy chọn)
(3) Phạm vi động điều khiển: 100dB
(4) Thời gian vòng tròn khép kín: 10ms
(5) Độ chính xác điều khiển: ± 1dB
(6) Độ phân giải tần số: 0,01%
(7) Tốc độ quét: quét tuyến tính từ 0 đến 6000hz/s; quét logaritm từ 0 đến 6000hz/s
(8) Sự biến dạng sóng: < 0,3%
2-4-2-2 sóng ngẫu nhiên
(1) Chế độ điều khiển: PSD
(2) Phạm vi tần số: DC đến 4800Hz, ((DC đến 11000Hz là tùy chọn)
(3) Độ phân giải: Max.1600 dòng
(4) Phạm vi động điều khiển: 90dB
(5) Thời gian vòng tròn khép kín: thông thường 100ms
(6) Độ chính xác điều khiển: ± 1dB
2-4-2-3 Sóng giật
(1) Chế độ điều khiển: hình dạng sóng có thể được điều khiển
(2) Chế độ cú sốc: sóng nửa sinus, sóng răng cưa, sóng tam giác, sóng hình chữ nhật, sóng trapezoidal
(3) Phạm vi tần số: DC đến 22000Hz
(4) Khung: Max.32K
(5) Thời gian kéo dài: 0,5-3000ms
(6) Chế độ bù: trước xung, sau xung, trước/sau xung
