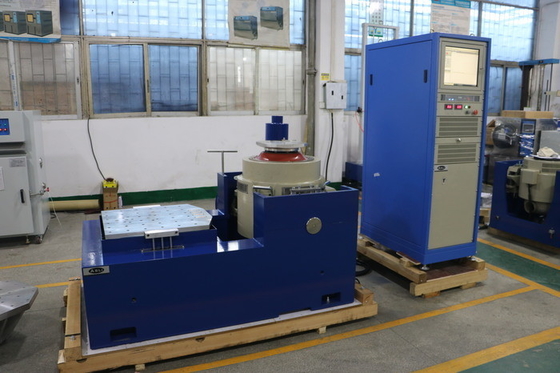

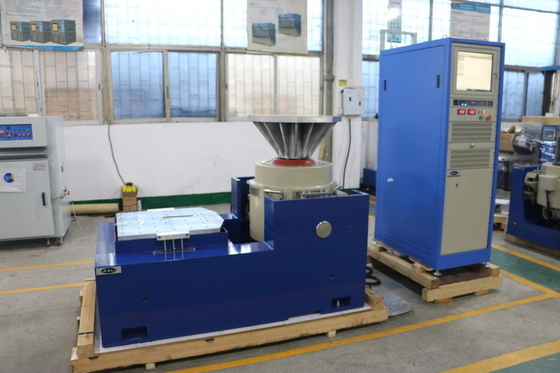

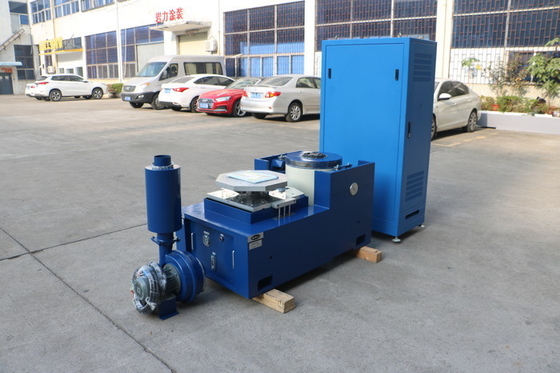

ES-6 Máy thử sít và rung ngẫu nhiên cho hàng không vũ trụ đáp ứng NASA-STD-7001A
Chi tiết sản phẩm
| lực sin: | 60000N | Tốc độ: | 1,8m/giây |
|---|---|---|---|
| Sự dịch chuyển: | 51mm | Tính thường xuyên: | 3 ~ 3500HZ |
| Đang tải: | 800kg | Tăng tốc: | 100g |
| phần ứng: | 450mm | Tiêu chuẩn kiểm tra: | NASA-STD-7001A |
| Ứng dụng: | Hàng không vũ trụ | Chức năng: | Sin & Ngẫu nhiên |
| Làm nổi bật |
Máy kiểm tra độ rung hình sin,Máy kiểm tra độ rung 3500HZ,Hệ thống máy lắc độ rung NASA-STD-7001A |
||
Mô tả sản phẩm
Máy kiểm tra rung động Sin & Ngẫu nhiên ES-6 được thiết kế để đáp ứng các yêu cầu khắt khe của kiểm tra hàng không vũ trụ, tuân thủ đầy đủ NASA-STD-7001A. Hệ thống kiểm tra rung động này được thiết kế cho các ứng dụng máy rung đứng tần số cao và hỗ trợ một loạt các tiêu chuẩn kiểm tra quốc tế toàn diện.
- MIL-STD
- DIN
- ISO
- ASTM
- IEC
- ISTA
- NASA
- GB
- GJB
- JIS
- BS

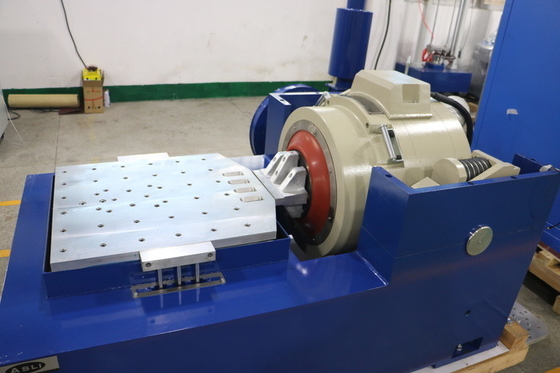

Máy kiểm tra rung động tần số cao / Hệ thống máy rung đứng, được thiết kế cho các tiêu chuẩn kiểm tra IEC, ISTA và MIL-STD, tích hợp các công nghệ tiên tiến bao gồm cấu trúc mạch kép từ tính, vòng tròn hành động khung tự tạo, hỗ trợ không khí, vòng bi con lăn với dẫn hướng tuyến tính và cách ly trục quay. Các tính năng này cho phép kiểm tra rung động hình sin ba trục X, Y và Z hoàn chỉnh, kiểm tra rung động ngẫu nhiên băng thông rộng, và kiểm tra phổ phản ứng xung nửa hình sin cổ điển và sốc.
Hệ thống này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện và các ngành công nghiệp thiết bị gia dụng.
| Mô hình hệ thống | ES-60 |
| Dải tần số (Hz) | 3–3500 |
| Lực định mức — Sin (N) | 60.000 |
| Lực định mức — Ngẫu nhiên (N) | 60.000 |
| Lực định mức — Sốc (N) | 120.000 |
| Gia tốc tối đa — Sin (m/s²) | 1.000 |
| Gia tốc tối đa — Ngẫu nhiên (m/s² rms) | 1.000 |
| Gia tốc tối đa — Sốc (m/s²) | 2.000 |
| Vận tốc tối đa — Sin (m/s) | 1,8 |
| Vận tốc tối đa — Sốc (m/s) | 1,8 |
| Độ dịch chuyển / Hành trình tối đa — mm (p-p) | 51 |
| Khối lượng cuộn dây chuyển động | 60 kg |
| Kích thước cuộn dây chuyển động | Ø 450 mm |
| Kích thước bàn rung đứng | Tùy chỉnh — chọn theo yêu cầu kiểm tra |
| Kích thước bàn rung ngang | Tùy chỉnh — chọn theo yêu cầu kiểm tra |
| Tải trọng tối đa | 800 kg |
| Mô hình |
Định mức Sin Lực (N) |
Định mức Ngẫu nhiên Lực (N) |
Tần số Dải (Hz) |
Định mức Gia tốc (m/s²) |
Định mức Tốc độ (m/s) |
Định mức Độ dịch chuyển (p-p) mm |
Tối đa. Tải trọng (kg) |
Cuộn dây chuyển động (kg) |
Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6.000 | 6.000 | 3–3500 | 1.000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6.000 | 6.000 | 3–3500 | 1.000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10.000 | 10.000 | 3–3000 | 1.000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20.000 | 20.000 | 3–3000 | 1.000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30.000 | 30.000 | 3–2800 | 1.000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40.000 | 40.000 | 3–2800 | 1.000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50.000 | 50.000 | 3–2700 | 1.000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60.000 | 60.000 | 3–2700 | 1.000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100.000 | 100.000 | 3–2500 | 1.000 | 1,8 | 51 | 1.000 | 90 | Φ450 |
- Khung tròn động được thiết kế tốt, cung cấp tần số cộng hưởng trục ở giai đoạn cao hơn.
- Thiết kế mạch kép từ tính với rò rỉ từ thông thấp, đảm bảo cấu trúc nhỏ gọn và hợp lý.
- Vòng bi con lăn thanh đòn với định hướng độ cứng thân composite thẳng và định hướng nhập khẩu, cung cấp khả năng chịu tải lệch tâm tuyệt vời.
- Nền tảng cách ly trục quay chuyên dụng cho sử dụng hormone, cho phép lắp đặt di động thuận tiện.
- Hệ thống di chuyển công nghệ tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi bong bóng nhỏ nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
Câu hỏi thường gặp:
Q1: Máy rung điện động là gì?
RE: Máy rung điện động là một hệ thống kiểm tra được sử dụng để mô phỏng các điều kiện rung động mà sản phẩm có thể gặp phải trong quá trình vận chuyển, vận hành hoặc sử dụng. Nó được sử dụng rộng rãi cho kiểm tra độ tin cậy, độ bền và đủ điều kiện.
Q2: Có thể kiểm tra những sản phẩm nào?
RE: Nó có thể được sử dụng cho các bộ phận điện tử, phụ tùng ô tô, pin, linh kiện hàng không vũ trụ, sản phẩm điện, bao bì, thiết bị truyền thông và các sản phẩm khác yêu cầu kiểm tra rung động.
Q3: Máy rung có thể thực hiện những bài kiểm tra rung động nào?
RE: Tùy thuộc vào cấu hình hệ thống, nó có thể thực hiện kiểm tra rung động hình sin, rung động ngẫu nhiên, kiểm tra sốc, tìm kiếm cộng hưởng, quét tần số và các bài kiểm tra rung động có thể lập trình khác.
Q4: Tần số kiểm tra tối đa là bao nhiêu?
RE: Tần số tối đa phụ thuộc vào mô hình và cấu hình. Có các mô hình máy rung khác nhau cho các yêu cầu tần số khác nhau. Vui lòng cung cấp dải tần số yêu cầu của bạn để chúng tôi có thể đề xuất một mô hình phù hợp.
Q5: Làm thế nào để chọn đúng mô hình máy rung?
RE: Các yếu tố chính bao gồm:
- Trọng lượng mẫu tối đa
- Kích thước mẫu
- Hướng rung động yêu cầu
- Dải tần số
- Gia tốc tối đa
- Độ dịch chuyển
- Tiêu chuẩn kiểm tra rung động yêu cầu
Dựa trên các thông số này, chúng tôi có thể đề xuất một hệ thống máy rung phù hợp.
Q6: Máy rung có thể thực hiện rung động theo cả chiều dọc và chiều ngang không?
RE: Có. Tùy thuộc vào cấu hình, hệ thống có thể được cung cấp với thiết lập kiểm tra dọc, thiết lập kiểm tra ngang hoặc cả hai.
Q7: Nó có thể thực hiện kiểm tra rung động ngẫu nhiên không?
RE: Có. Một bộ điều khiển rung động phù hợp có thể được cấu hình cho kiểm tra rung động ngẫu nhiên, bao gồm các cấu hình kiểm tra dựa trên PSD.
Q8: Nó có thể thực hiện kiểm tra sốc không?
RE: Có, với điều kiện hệ thống máy rung được chọn có đủ lực, độ dịch chuyển và khả năng gia tốc cho cấu hình sốc yêu cầu.
Máy rung điện động mang lại nhiều lợi thế cho việc kiểm tra rung động tần số cao:
- Dải tần số rộng: Phù hợp cho cả kiểm tra rung động tần số thấp và tần số cao, đặc biệt cho các bộ phận điện tử và ô tô.
- Độ chính xác điều khiển cao: Tần số, gia tốc, độ dịch chuyển, vận tốc và thời gian kiểm tra có thể được kiểm soát chính xác.
- Phản ứng nhanh: Hệ thống truyền động điện động phản ứng nhanh với tín hiệu điều khiển, làm cho nó phù hợp cho các bài kiểm tra rung động quét.
- Đầu ra rung động ổn định: Điều khiển vòng kín giúp duy trì mức rung động ổn định trong suốt quá trình kiểm tra.
- Kiểm tra có thể lập trình: Các thông số kiểm tra như dải tần số, tốc độ quét, gia tốc và số chu kỳ có thể được lập trình tự động.
- Phù hợp cho kiểm tra tần số cao: Đặc biệt phù hợp cho PCB/PCBA, điện tử ô tô, cảm biến, đầu nối, pin và các bộ phận điện tử khác.
- Tự động hóa cao: Các chương trình kiểm tra có thể được lưu và thực thi tự động, cải thiện hiệu quả và khả năng lặp lại của việc kiểm tra.
Điểm nổi bật của sản phẩm
Máy kiểm tra độ rung hình sin và ngẫu nhiên ES-6 đáp ứng NASA-STD-7001A cho ngành hàng không vũ trụ. Lực 60000N, 3-3500Hz, tải trọng 800kg, độ dịch chuyển 51mm. Mạch từ kép, độ tin cậy cao, bảng tùy chỉnh. Lý tưởng cho việc thử nghiệm quốc phòng và hàng không.
