Kiểm tra độ rung & sốc Đóng gói Thiết bị phòng thí nghiệm kiểm tra độ rung Thiết bị phân tích độ rung của phòng thí nghiệm
Đăng kí:

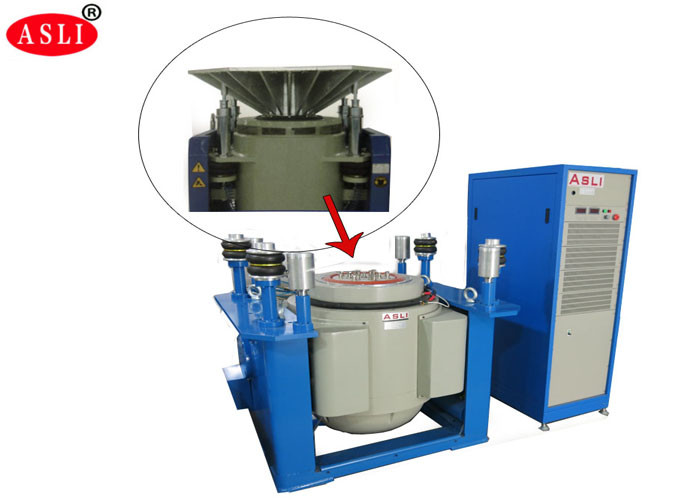

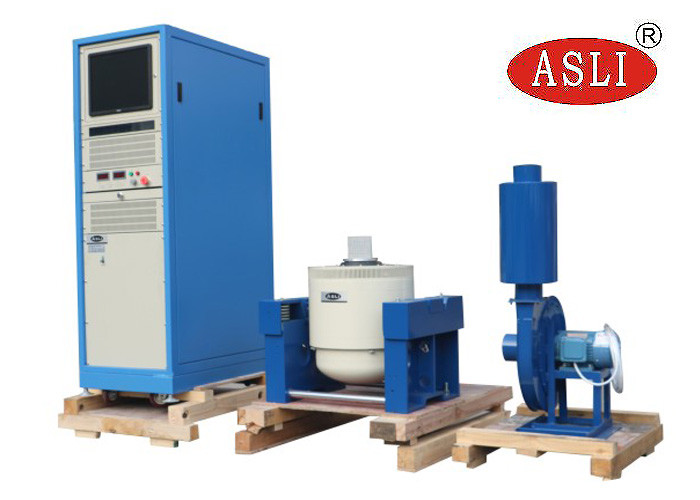

chúng tôi là nhà sản xuất củaKiểm tra độ rung & sốc Đóng gói Thiết bị phòng thí nghiệm kiểm tra độ rung Thiết bị phân tích độ rung của phòng thí nghiệm, đã sử dụng 'cấu trúc mạch từ kép', 'vòng tròn hành động khung xương tự tạo', 'Hỗ trợ trên không' và 'ổ lăn và hướng dẫn tuyến tính', công nghệ hiện đại tiên tiến 'cách ly trục' và công nghệ đặc biệt, có thể được hoàn thành trong X, Thử nghiệm rung động hình sin ba trục Y, Z và thử nghiệm rung động ngẫu nhiên băng thông rộng, sẽ được hoàn thành bằng thử nghiệm phổ phản ứng sốc và xung cổ điển (nửa sin, hình thang, sóng răng cưa).Những sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, thông tin liên lạc, điện tử, thiết bị điện, thông tin liên lạc, thiết bị gia dụng và các lĩnh vực khác.
Kiểm tra độ rung & sốc Đóng gói Thiết bị phòng thí nghiệm kiểm tra độ rung Thiết bị phân tích độ rung của phòng thí nghiệmĐặc trưng:
1. Khung xương tròn động được thiết kế tốt, với tần số cộng hưởng dọc trục cao hơn.
2. Mạch hai từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi lăn Rocker Rod định hướng độ cứng thân composite thẳng và định hướng nhập khẩu, khả năng chịu tải lệch tâm.
4. Nền tảng cách ly Trunnion dành riêng cho việc sử dụng hormone, việc cài đặt tiện lợi cho thiết bị di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng tròn động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và nâng cao hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của quả bóng nhỏ mang, nâng cao khả năng rung của bàn, cải thiện hiệu suất tần số thấp.
Kiểm tra độ rung & sốc Đóng gói Thiết bị phòng thí nghiệm Kiểm tra độ rung Thiết bị phân tích độ rung của phòng thí nghiệmtthông số kỹ thuật:
| Người mẫu |
đánh giá sin Lực lượng (N) |
xếp hạng ngẫu nhiên Lực lượng (N) |
Tính thường xuyên Phạm vi (Hz) |
Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) |
định mức dịch chuyển (pp)mm |
tối đa.Đang tải (Kg) | cuộn dây di chuyển (Kg) |
kích thước của Di chuyển cuộn dây (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | số 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

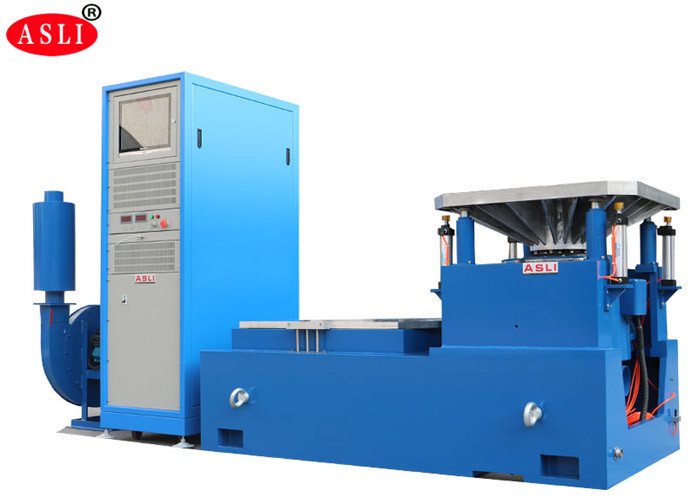

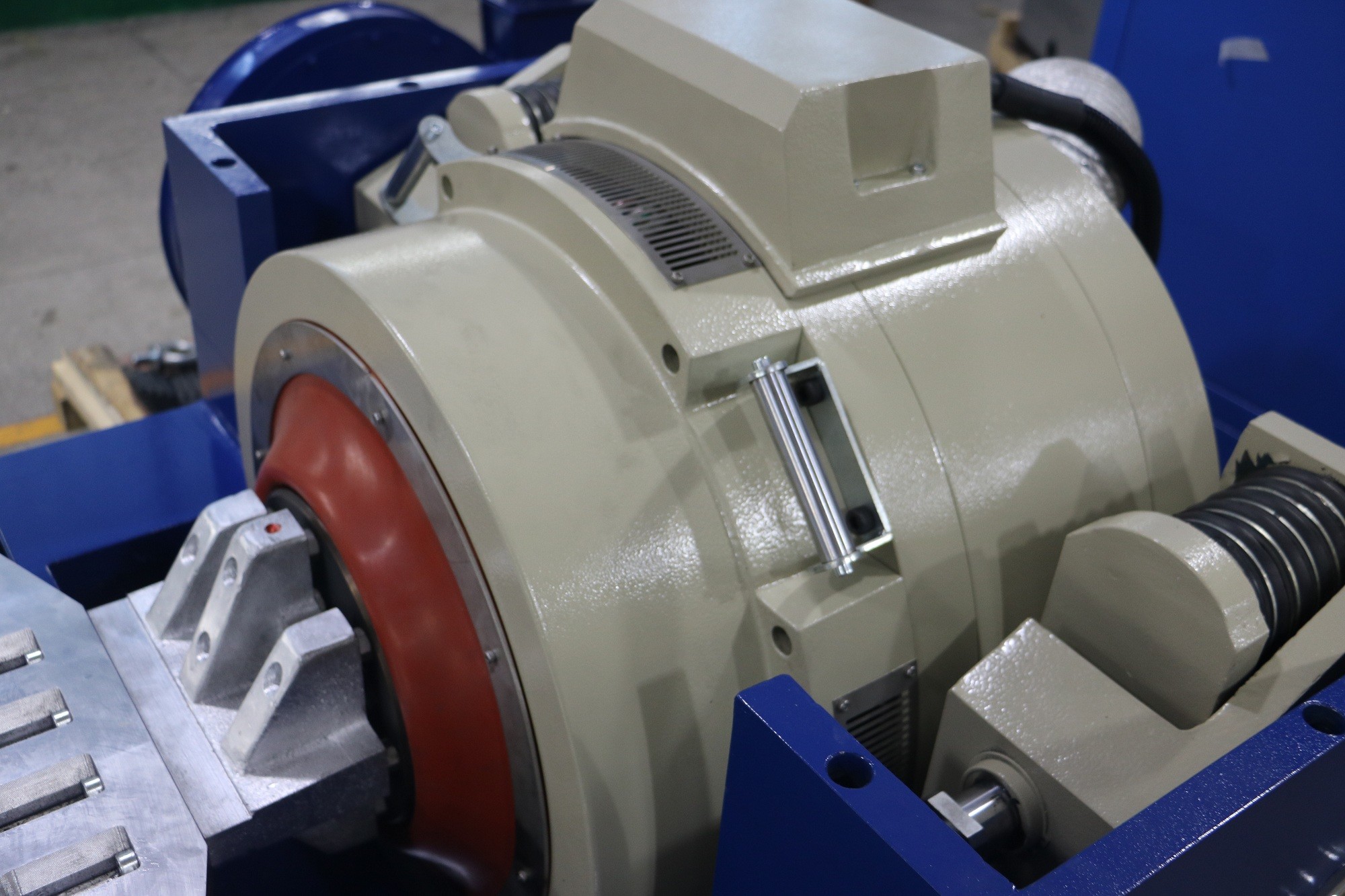

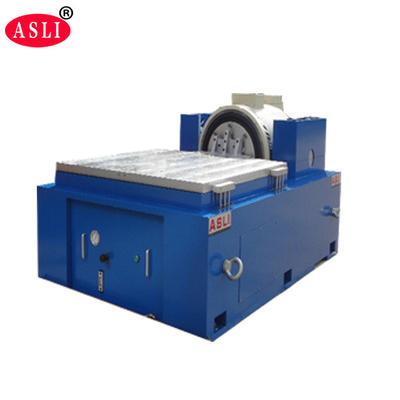

Tính năng đứng ngang:
1. Trong băng tải nhỏ để nhận ra khả năng tăng tốc và tần suất làm việc cao hơn, để cải thiện khả năng tải và hiệu suất của toàn bộ băng ghế máy.
2. Băng ghế ngang và băng ghế rung là loại tích hợp, có cấu trúc hoàn hảo, thuận tiện lắp đặt và điều chỉnh.
3. Đường ray áp lực tĩnh, hình chữ V, có khả năng chống dốc và chống tải lệch.
Bơm dầu tích hợp, cấu trúc tốt và vận hành dễ dàng.

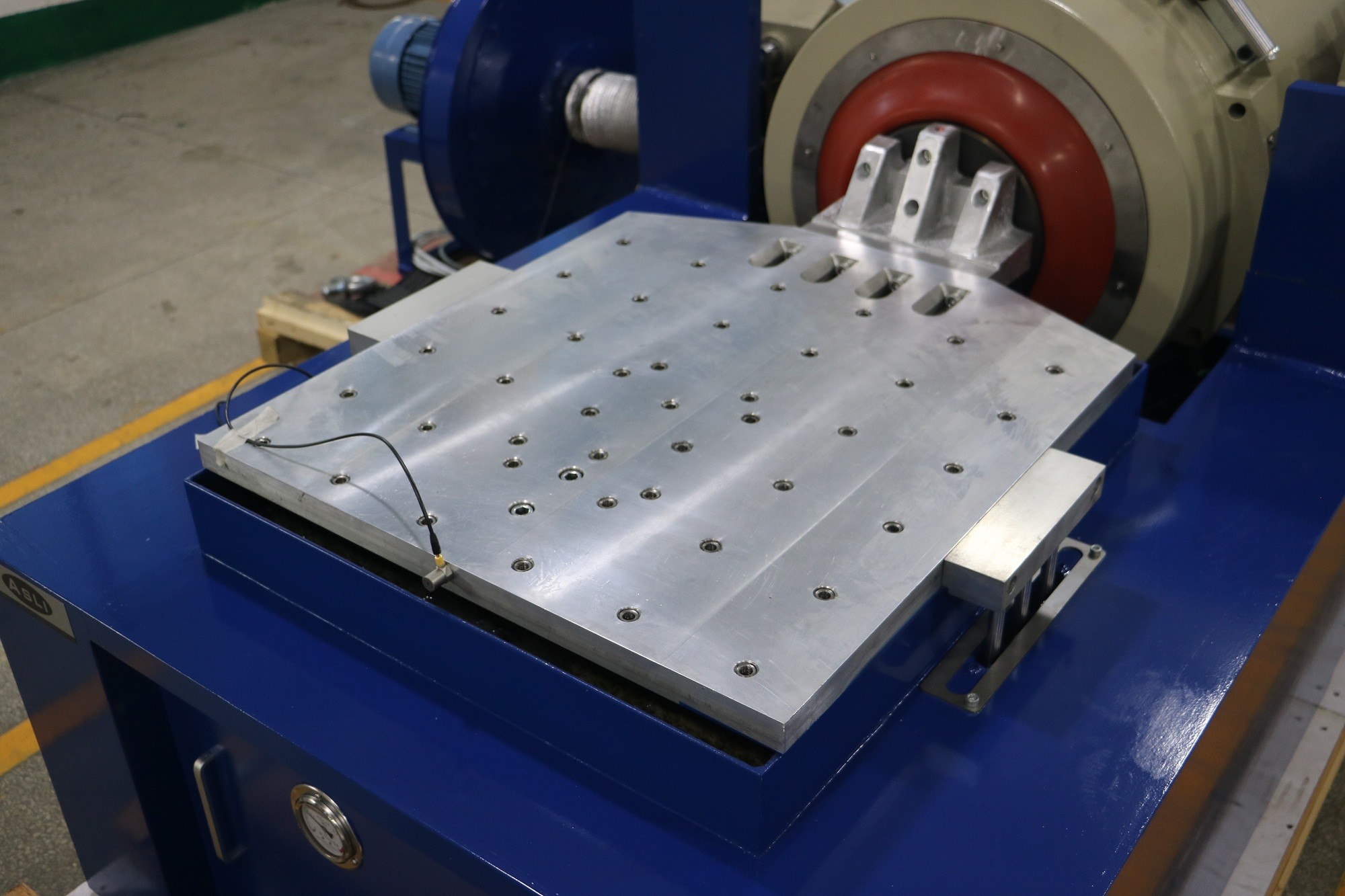

thông số kỹ thuật của giãn nở ngang:
| Người mẫu | Kích thước băng ghế dự bị (mm) | Dải tần số (Hz) | Trọng lượng của bộ phận chuyển động (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89.1 118,8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Các tính năng của băng ghế dự bị mở rộng theo chiều dọc:
Băng ghế kéo dài theo chiều dọc VT và các kẹp cụ thể, được tính toán chính xác, thiết kế tỉ mỉ, để đảm bảo khách hàng đạt được hiệu suất tốt nhất theo kết cấu hoàn hảo, vật liệu chất lượng cao
và tay nghề.
thông số kỹ thuật của thiết bị mở rộng dọc:
| Người mẫu | Trọng lượng (kg) | tối đa.Tần số (Hz) | Kích thước băng ghế dự bị |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Ghế tròn) | 220 | 350 | Φ1200 |
Để biết thêm thông tin vềKiểm tra độ rung & sốc Đóng gói Thiết bị phòng thí nghiệm Kiểm tra độ rung Thiết bị phân tích độ rung của phòng thí nghiệm, Chào mừng bạn đến liên hệ với chúng tôi!
