Hệ thống lắc rung điện động 10000N 3000Hz cho di động tự động
Product Details
| lực sin: | 10000N | Tốc độ: | 1,8m/giây |
|---|---|---|---|
| Sự dịch chuyển: | 51mm | Tính thường xuyên: | 3 ~ 3000hz |
| đang tải: | 270kg | tăng tốc: | 100G |
| phần ứng: | 240mm | ||
| Làm nổi bật |
Hệ thống lắc rung 10000N,hệ thống lắc rung 3000Hz,máy lắc điện động 10000N |
||
Product Description

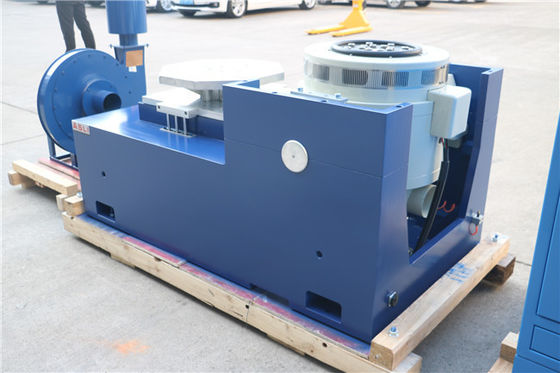

Máy rung tần số cao áp dụng các công nghệ hiện đại tiên tiến bao gồm cấu trúc mạch kép từ, vòng tròn hành động khung tự tạo, hỗ trợ không khí, vòng bi con lăn và dẫn hướng tuyến tính, cùng với cách ly trục quay. Nó có thể thực hiện các bài kiểm tra rung sin theo ba trục X, Y và Z, các bài kiểm tra rung ngẫu nhiên băng thông rộng, cũng như các bài kiểm tra phổ đáp ứng xung cổ điển (nửa sin) và sốc. Nó được sử dụng rộng rãi trong các ngành công nghiệp quốc phòng, vũ khí, hàng không, vũ trụ, truyền thông, điện tử, thiết bị điện và đồ gia dụng.
- Lực định mức: Lực sin 10000N; lực ngẫu nhiên 10000N; lực sốc 20000N
- Dải tần số: 3Hz đến 3000Hz — tần số cố định, quét qua lại, sin, ngẫu nhiên, sốc
- Chế độ quét tần số: Tuyến tính, logarit, quét qua lại, tần số cố định
- Số lần quét tần số: 1 đến 32767
- Thời gian quét tần số: Tần số cố định / đơn 1–3600 phút; có thể hiển thị các đường cong quét tần số
- Gia tốc tối đa: 1000 m/s² (không tải)
- Tốc độ tối đa: 1.8 m/s
- Độ dịch chuyển tối đa: 51 mm p-p (không tải), đỉnh kép
- Độ dịch chuyển va đập: 51 mm
- Trọng lượng cuộn dây chuyển động: 14 kg
- Sóng rung: Sin, ngẫu nhiên, sốc
- Đường kính cuộn dây chuyển động: Φ240 mm
- Kích thước hệ thống rung: R1060 × C750 × S845 mm
- Trọng lượng hệ thống rung: 960 kg

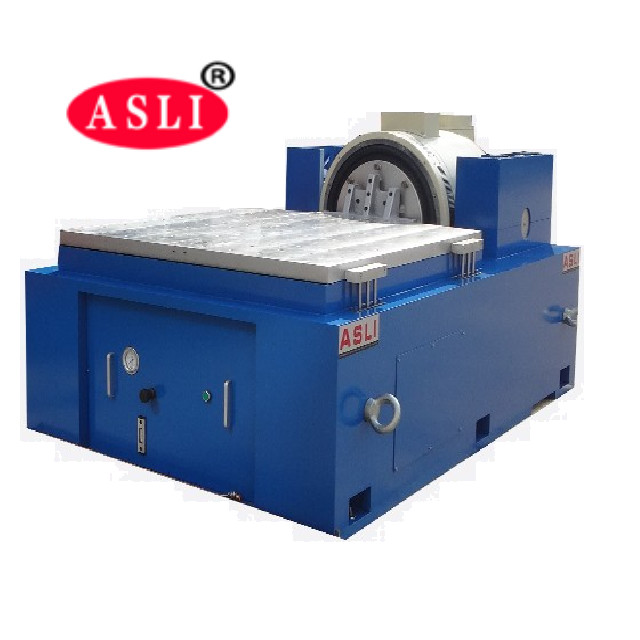

- Phụ kiện đi kèm: Tấm mở rộng dọc 600mm × 600mm và bàn trượt ngang 600mm × 600mm
| Mẫu mã | Lực sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (kg) | Cuộn dây chuyển động (kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

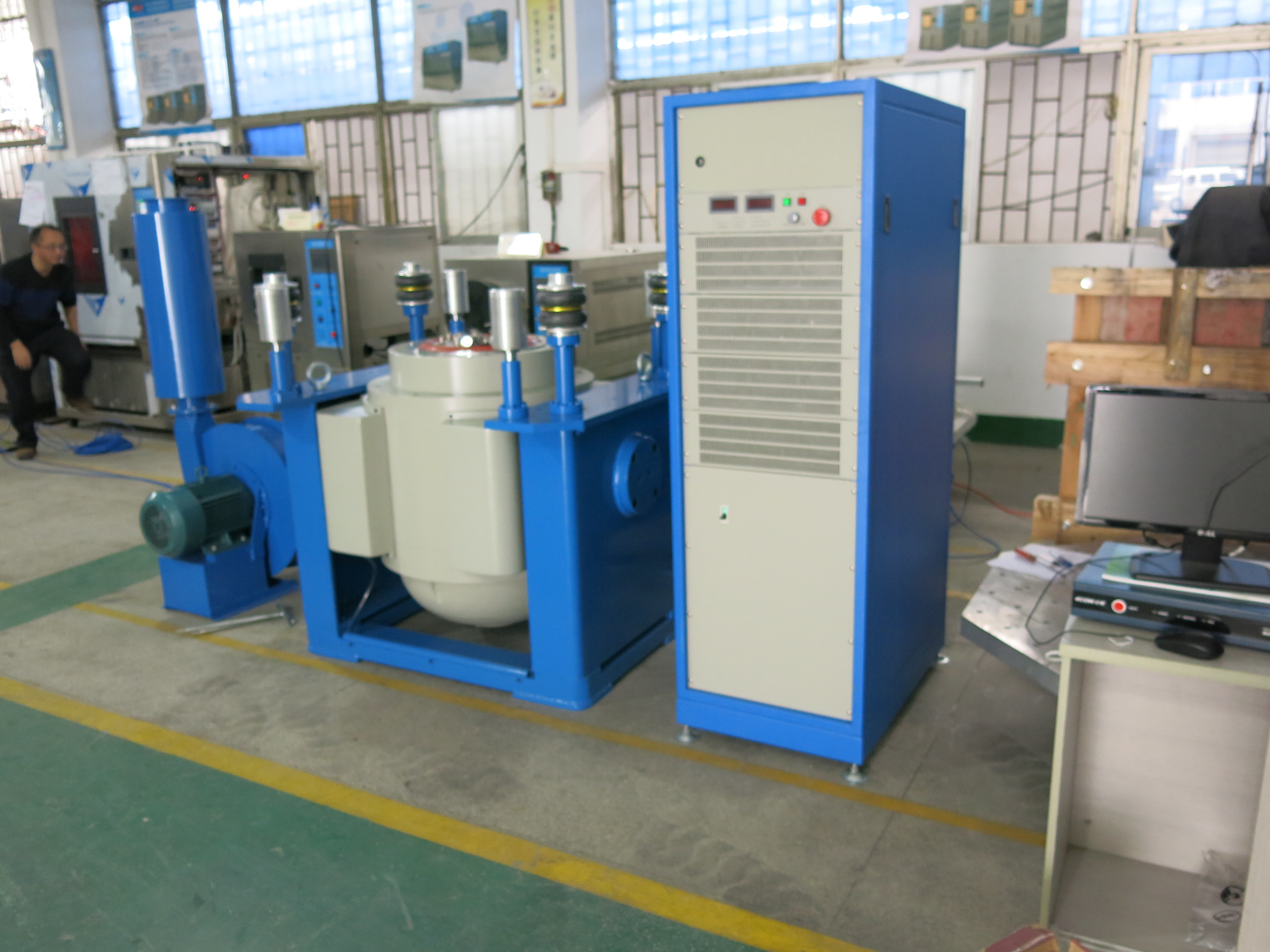

- Máy phát rung — 1 bộ
- Bộ điều khiển rung — 1 bộ
- Buồng kết nối truyền thông — 1 bộ
- Bộ khuếch đại công suất DA-10 — 1 bộ
- Nguồn kích thích — 1 chiếc
- Phần mềm điều khiển — 1 bộ
- Hệ thống làm mát — 1 bộ
- Máy tính công nghiệp — 1 bộ
- Máy in màu — 1 bộ (tùy chọn)
- Cảm biến gia tốc (bao gồm dây đầu ra) — 1 chiếc
- Gá rung — 1 bộ (tùy chọn, theo mẫu thử nghiệm)

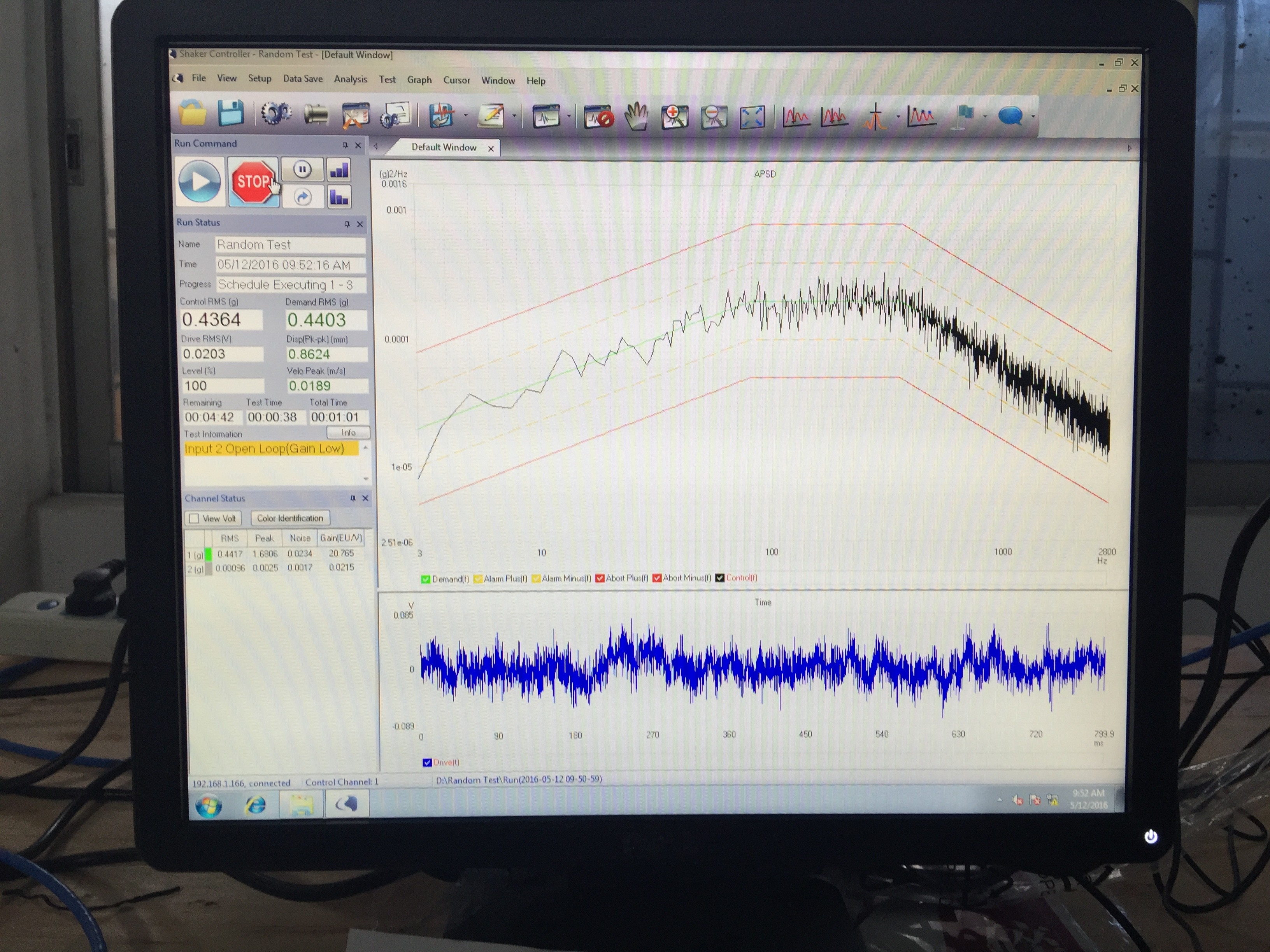

Bộ điều khiển rung là thiết kế mới nhất của công ty chúng tôi, áp dụng kiến trúc hệ thống phân tán tiên tiến quốc tế. Lõi của nó là bộ xử lý tốc độ cao 32-bit dấu phẩy động dòng TMS320 mới nhất từ TI. Báo cáo thử nghiệm được tự động tạo ở định dạng Word. Trong hoặc sau khi thử nghiệm, báo cáo có thể được chỉnh sửa và sau đó tạo tự động hoặc thủ công.

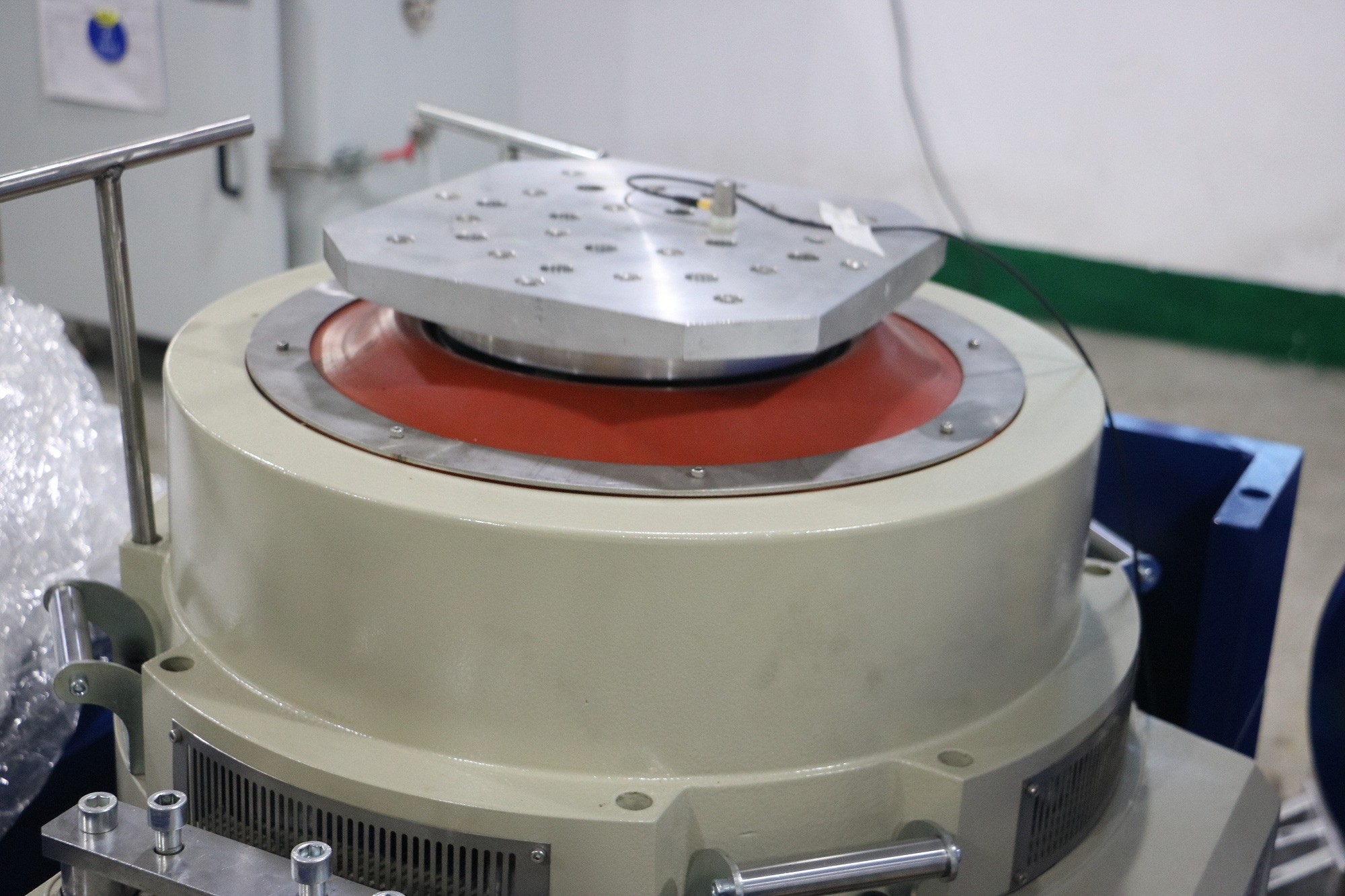

- Khung tròn động được thiết kế tốt với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch kép từ với rò rỉ từ thông thấp, cấu trúc nhỏ gọn và bố cục hợp lý.
- Vòng bi con lăn thanh đòn với độ cứng thân composite định hướng thẳng và nhập khẩu, cung cấp khả năng chịu tải lệch tâm tuyệt vời.
- Nền cách ly trục quay chuyên dụng cho mục đích sử dụng, với lắp đặt di động tiện lợi.
- Hệ thống di chuyển tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi với hiệu ứng bong bóng nhỏ, nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
Product Highlights
Máy lắc rung điện động 10000N 3-3000Hz để thử nghiệm ô tô. Có phần ứng 240mm, tải trọng 270kg, gia tốc 100g, độ dịch chuyển 51mm. Mạch từ kép, hệ thống treo khí nén, thử nghiệm hình sin trục X/Y/Z, thử nghiệm ngẫu nhiên và sốc. Bao gồm bộ điều khiển, bộ khuếch đại, hệ thống làm mát và phần mềm. Đồ đạc tùy chỉnh có sẵn.
