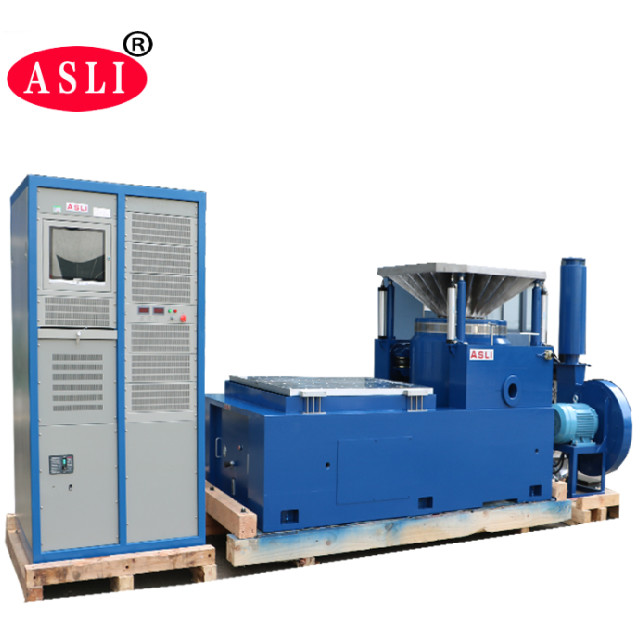

Máy kiểm tra độ rung tần số cao / Hệ thống trượt ván thẳng đứng Áp dụng cho tiêu chuẩn kiểm tra IEC ISTA MIL STD
Đăng kí
Máy kiểm tra độ rung tần số cao / Hệ thống trượt ván đứng áp dụng cho tiêu chuẩn thử nghiệm IEC ISTA MIL STD đã thông qua 'cấu trúc mạch từ tính kép', 'vòng tròn hoạt động khung xương tự tạo', 'Hỗ trợ trong không khí' và 'ổ lăn và hướng dẫn tuyến tính', ' Công nghệ hiện đại tiên tiến và công nghệ đặc biệt của cách ly trunnion, có thể được hoàn thành trong thử nghiệm rung hình sin ba trục X, Y, Z và các thử nghiệm rung ngẫu nhiên băng rộng, được hoàn thành bằng thử nghiệm phổ phản ứng xung và xung sốc (nửa sin) cổ điển.Nó được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, không gian vũ trụ, thông tin liên lạc, điện tử, thiết bị điện, thông tin liên lạc, thiết bị gia dụng và các lĩnh vực khác.
Các thông số kỹ thuật:
| Đặc điểm kỹ thuật của hệ thống | |||
| Mô hình hệ thống: | ES- 60 | ||
| Dải tần số: | 3 ~ 3500 | ||
| Lực lượng đánh giá | Sin N | 60000 | |
| N ngẫu nhiên | 60000 | ||
| Sốc N | 120000 | ||
| Acc tối đa. | sin (m / s2) | 1000 | |
| Ngẫu nhiên (m / s2 rms) | 1000 | ||
| Sốc (m / s2) | 2000 | ||
| Vel tối đa. | sin (m / s2) | 1,8 | |
| Sốc (m / s2) | 1,8 | ||
| Disp. | Du lịch tối đa mm (pp) |
51 | |
| Di chuyển cuộn dây | 60kg | ||
| Kích thước của cuộn dây chuyển động | Đường kính 40mm | ||
| Kích thước bảng dọc tùy chỉnh | lựa chọn theo thử nghiệm | ||

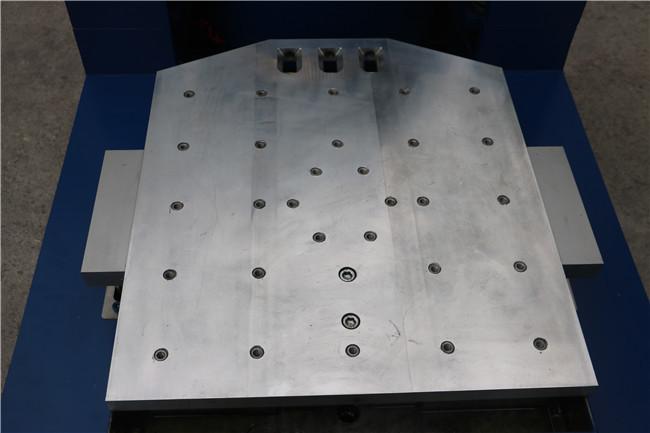

| Bàn ngang kích thước tùy chỉnh | thiết lập theo thử nghiệm | ||
| Tải tối đa: | 800kg | ||
| Tên | Đóng gói Bảng rung / Máy kiểm tra bảng rung cho các bộ phận ô tô | ||||||||
| Người mẫu | Lực sin định mức (N) | Lực lượng ngẫu nhiên được xếp hạng (N) | Dải tần số (Hz) | Gia tốc định mức (m / s2) | Tốc độ định mức (m / s) | Định mức dịch chuyển (pp) mm | Tối đaĐang tải (Kg) | cuộn dây chuyển động (Kg) | Kích thước của cuộn dây chuyển động (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
