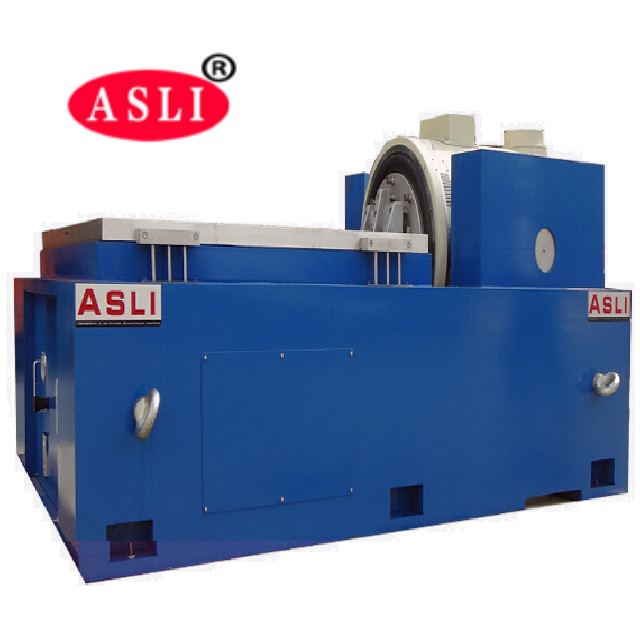

MIL-STD-810G Hệ thống xoay rung tần số cao cho thử nghiệm rung động xoang
Nguyên tắc hoạt động và phạm vi ứng dụng của bàn rung là gì?
Chúng tôi là nhà sản xuấtKiểm tra rung động và va chạm Bao bì Thiết bị thử nghiệm rung động phòng thí nghiệm Thiết bị phân tích rung động phòng thí nghiệm, áp dụng "cơ cấu mạch hai từ tính", vòng tròn hoạt động xương tự tạo ra", "Hỗ trợ trên không" và "bơm cuộn và hướng dẫn tuyến tính","Trunnion cách ly" công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể được hoàn thành trong X, Y, Z ba trục rung động sinusoidal thử nghiệm và băng thông rộng thử nghiệm rung động ngẫu nhiên, được hoàn thành bởi cổ điển (nửa - sinus, trapezoidal,sóng răng cưa) thử nghiệm phổ phản ứng xung và sốcCác sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện, truyền thông, thiết bị gia dụng và các lĩnh vực khác.
Máy rung độngtCác thông số kỹ thuật:
| Mô hình |
Đánh giá sinus Sức mạnh (N) |
Đánh giá ngẫu nhiên Sức mạnh (N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Tỷ lệ dịch chuyển (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

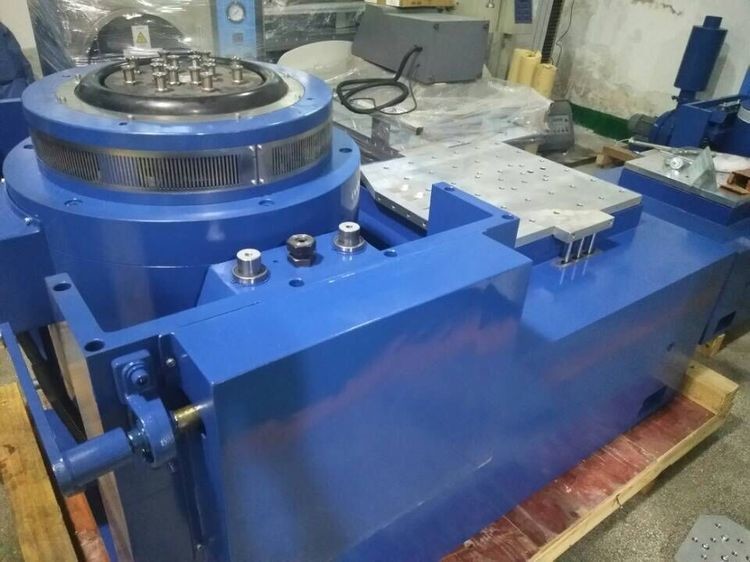

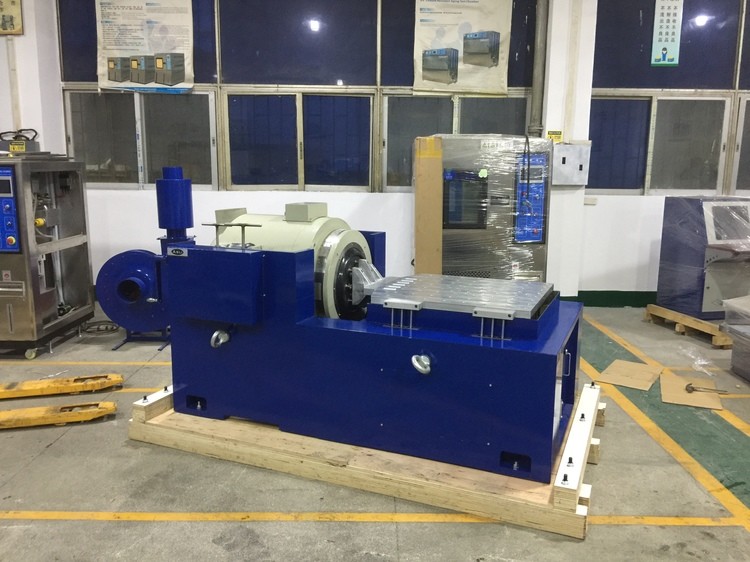

Các đặc điểm đứng ngang:
1. Trong băng tải tải nhỏ để nhận ra tăng tốc và tần số làm việc cao hơn, để cải thiện khả năng tải và hiệu suất của toàn bộ băng tải máy.
2. Bàn ghế chân ngang và băng ghế rung là loại tích hợp, với cấu trúc hoàn hảo, thuận tiện để cài đặt và điều chỉnh.
3Đường áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải thiên vị.
Bơm dầu tích hợp, cấu trúc tốt và dễ vận hành.
Các thông số kỹ thuật của bộ mở rộng ngang:
| Mô hình | Kích thước băng ghế (mm) | Phạm vi tần số (Hz) | Trọng lượng của các bộ phận di chuyển (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |

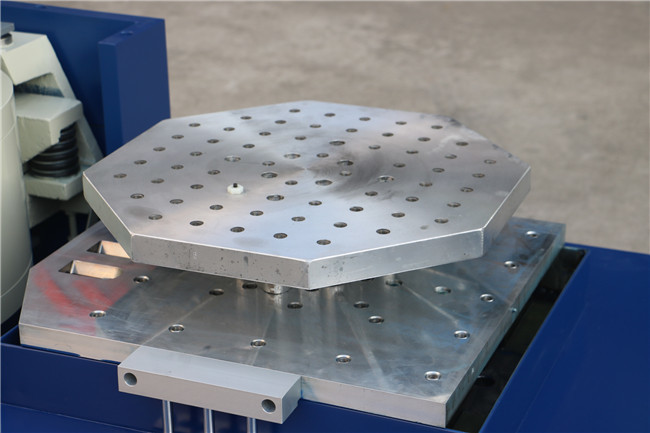

Các tính năng của băng ghế dài dọc:
VT dọc mở rộng bàn và cụ thể kẹp, tính toán chính xác, thiết kế phức tạp, để đảm bảo khách hàng có được hiệu suất tốt nhất theo cấu trúc hoàn hảo, vật liệu chất lượng cao
và sự làm việc.
Các thông số kỹ thuật của bộ mở rộng dọc:
| Mô hình | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước băng ghế |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (bàn ghế tròn) | 220 | 350 | Φ1200 |
Để biết thêm thông tinMIL-STD-810G Hệ thống rung động tần số cao cho thử nghiệm rung động xoang, Chào mừng bạn liên hệ với chúng tôi!
