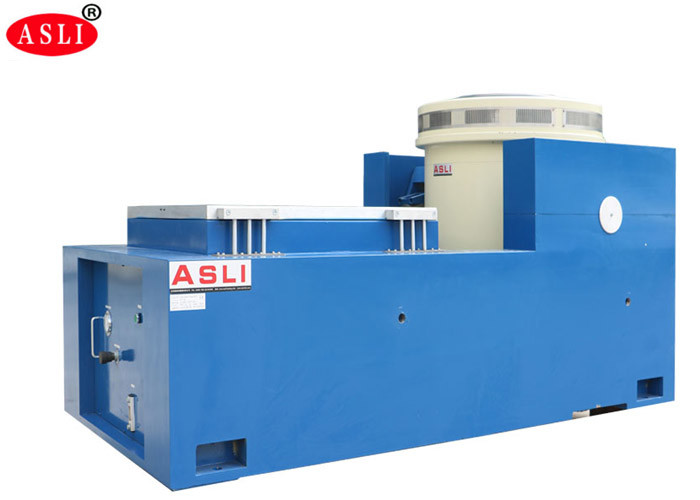

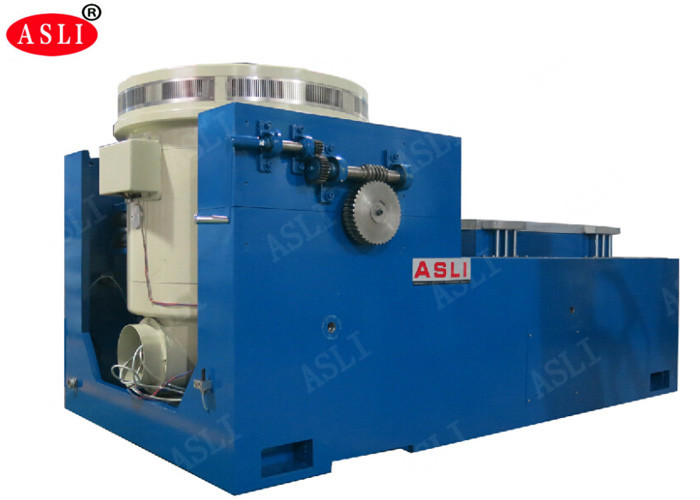

Máy rung lắc 2000kg.F, Hệ thống lắc điện động 1.6m / S
Product Details
| lực sin: | 20000N | Tốc độ: | 1,6m/giây |
|---|---|---|---|
| hướng rung: | Dọc | tăng tốc: | 100g |
| Tần số: | 3~3000HZ | Sức mạnh: | 380v 3 pha |
| Di dời: | 51mm | cuộn dây di chuyển: | 320nm |
| Làm nổi bật |
Máy rung lắc 2000kg.f,máy rung lắc 1,6m / s |
||
Product Description
Hệ thống kiểm tra rung động ô tô hàng đầu được thiết kế để mô phỏng các điều kiện động lực học của môi trường vận hành và thực địa. Hệ thống máy rung điện động 2000 kgf này cung cấp khả năng kiểm tra rung động tần số cao đáng tin cậy cho nhiều ứng dụng công nghiệp.
Kiểm tra rung động là một quy trình theo dõi mức độ và các mẫu tín hiệu rung động trong một bộ phận, máy móc hoặc cấu trúc để phát hiện các sự kiện rung động bất thường và đánh giá tình trạng tổng thể của đối tượng kiểm tra.
Chúng tôi là nhà sản xuất bàn rung ba trục điện từ bán chạy và máy kiểm tra phòng thí nghiệm sốc rung. Hệ thống của chúng tôi áp dụng các công nghệ hiện đại tiên tiến bao gồm cấu trúc mạch kép từ tính, vòng tròn hành động khung tự tạo, hỗ trợ khí nén, vòng bi con lăn và dẫn hướng tuyến tính, và cách ly trục quay. Những công nghệ này cho phép hoàn thành các bài kiểm tra rung động hình sin ba trục X, Y, Z và các bài kiểm tra rung động ngẫu nhiên băng thông rộng, cũng như các bài kiểm tra xung cổ điển (nửa hình sin, hình thang, sóng răng cưa) và các bài kiểm tra phổ phản ứng sốc.
Các sản phẩm này được sử dụng rộng rãi trong các ngành quốc phòng, vũ khí, hàng không, vũ trụ, truyền thông, điện tử, thiết bị điện và thiết bị gia dụng.
- Khung vòng tròn động được thiết kế tốt với tần số cộng trục giai đoạn cao hơn.
- Thiết kế mạch kép từ tính với rò rỉ từ thông thấp, cấu trúc nhỏ gọn và bố cục hợp lý.
- Vòng bi con lăn thanh đòn với định hướng độ cứng thân composite thẳng và định hướng nhập khẩu, cung cấp khả năng chịu tải lệch tâm tuyệt vời.
- Nền tảng cách ly trục quay dành riêng cho mục đích sử dụng, với lắp đặt di động thuận tiện.
- Hệ thống di chuyển công nghệ tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của bóng nhỏ vòng bi nâng cao khả năng của bàn rung và cải thiện hiệu suất tần số thấp.
| Mô hình | Lực Sine định mức (N) | Lực Ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây di chuyển (Kg) | Kích thước cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Trong một băng ghế tải nhỏ, gia tốc và tần số làm việc cao hơn được thực hiện, cải thiện khả năng tải và hiệu suất của băng ghế máy toàn bộ.
- Băng ghế ngang và băng ghế rung là một loại tích hợp với cấu trúc hoàn hảo, mang lại sự thuận tiện cho việc lắp đặt và điều chỉnh.
- Ray áp lực tĩnh, thiết kế hình chữ V, có khả năng chống nghiêng và chống tải lệch tâm.
- Bơm dầu tích hợp với cấu trúc tốt và vận hành dễ dàng.
| Mô hình | Kích thước băng ghế (mm) | Dải tần số (Hz) | Trọng lượng bộ phận di chuyển (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
Băng ghế mở rộng dọc VT và các kẹp được chỉ định được tính toán chính xác và thiết kế tỉ mỉ để đảm bảo khách hàng đạt được hiệu suất tốt nhất, dựa trên cấu trúc hoàn hảo, vật liệu chất lượng cao và tay nghề vượt trội.
| Mô hình | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước băng ghế |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Băng ghế tròn) | 220 | 350 | Φ1200 |
Để biết thêm thông tin về Hệ thống kiểm tra rung động ô tô hàng đầu được thiết kế để mô phỏng các điều kiện động lực học của môi trường vận hành và thực địa, vui lòng liên hệ với chúng tôi!
