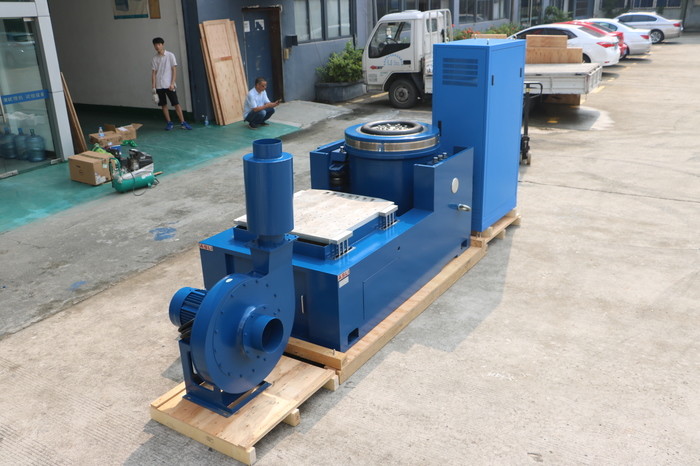

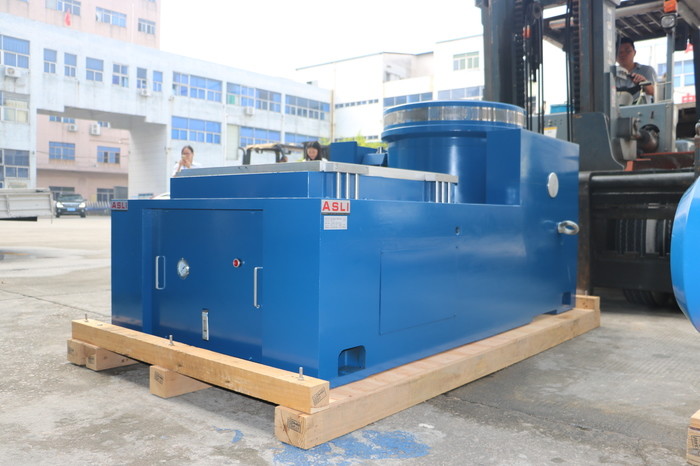

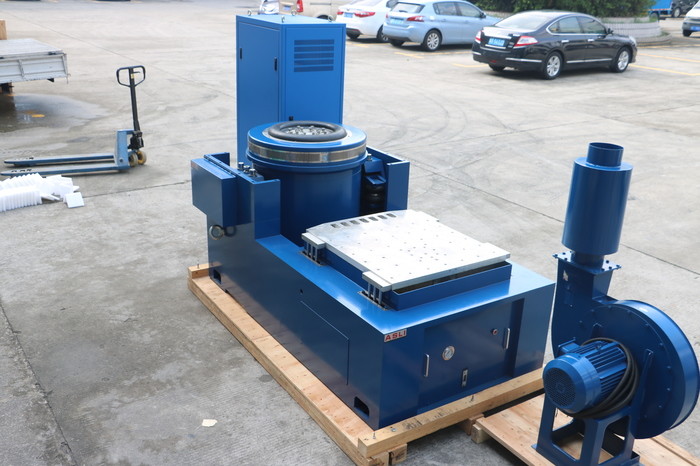

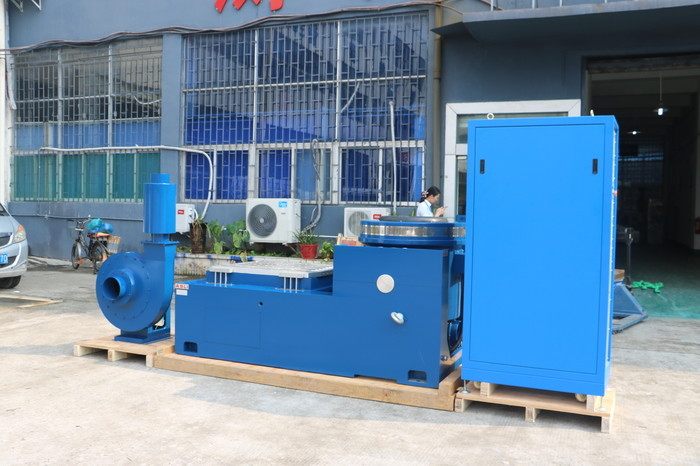

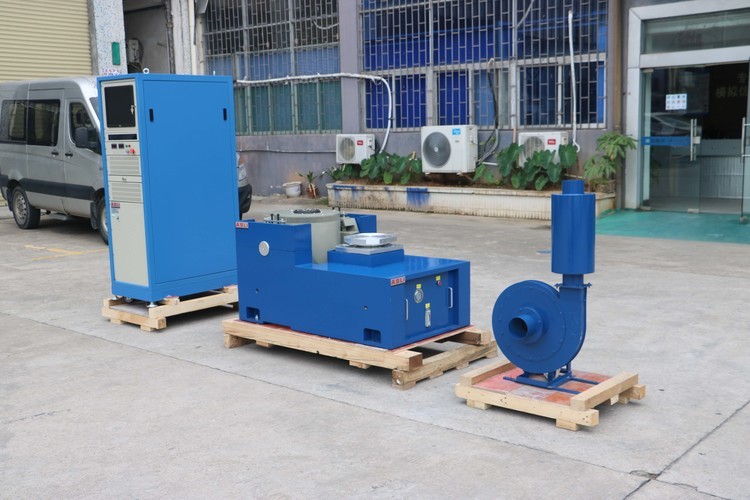

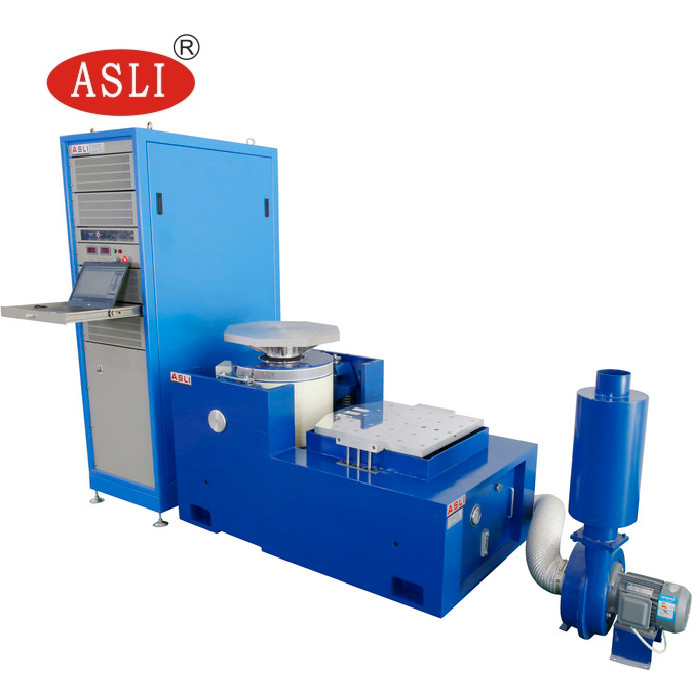

IEC61300-2-1 Máy thử rung điện động học dọc và ngang tần số cao
Máy thử rung là một thiết bị cơ học chuyên dụng được sử dụng để thực hiện thử nghiệm rung trên các vật liệu, thành phần và hệ thống khác nhau. It works by generating controlled mechanical vibrations that simulate environmental conditions and operational stresses that a product may encounter during its normal usage or during transportation and storage.
Chức năng chính của máy thử rung là xác định độ bền cơ khí, tính toàn vẹn cấu trúc và độ tin cậy của sản phẩm dưới một loạt các tải động và rung.Máy thử nghiệm mẫu thử với một loạt các đầu vào lực ở tần số và kích thước khác nhau và đo phản ứng và hành vi của nó để đánh giá chất lượng và an toàn của sản phẩm.
Máy thử rung có thể mô phỏng các loại tải động khác nhau, bao gồm rung động ngẫu nhiên, xoang và sốc.Máy thường là điện cơ hoặc thủy lực và bao gồm một bàn rung hoặc nền tảng rung, một máy rung hoặc thiết bị điều khiển, và một hệ thống điều khiển đồng bộ hóa và điều chỉnh đầu vào rung.
Các ứng dụng chính của máy thử rung bao gồm phát triển sản phẩm, kiểm soát chất lượng và thử nghiệm tuân thủ, nơi sản phẩm phải đáp ứng các tiêu chuẩn và quy định cụ thể.Máy có thể mô phỏng các điều kiện môi trường khác nhau, bao gồm nhiệt độ, độ ẩm và độ cao, giúp các kỹ sư xác định các lỗi thiết kế và cải thiện hiệu suất sản phẩm.
Nhìn chung, the vibration test machine's function is to provide a reliable and repeatable means of testing product durability and performance under simulated real-world conditions and aid in improving product quality and safety.
1Mô hình: ES-1 ES-2 ES-3...ES-350
2. Nam lực sinus (N): 1000 đến 3500000
3. Lực lượng ngẫu nhiên (N): 1000 đến 3500000
4Phạm vi tần số (HZ): 3 đến 3500
5. Tốc độ gia tốc (m/s2): 400 đến 1000
6Tốc độ định số: 1,2 đến 1.8
7. Di chuyển số (p-p, mm) 25 đến 51
8. Max.Loading ((kg): 70 đến 4500
9. Di chuyển cuộn dây ((kg): 2,5 đến 300
10. Kích thước của cuộn dây di chuyển ((mm): 150 đến 870
Tính năng đứng ngang:
Trong băng tải tải nhỏ để nhận ra tăng tốc và tần số làm việc cao hơn, để cải thiện khả năng tải và hiệu suất của toàn bộ băng tải máy.
Bàn ghế ngang và băng ghế rung là loại tích hợp, với cấu trúc hoàn hảo, thuận tiện để cài đặt và điều chỉnh.
Đường áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải thiên vị.
Bơm dầu tích hợp, cấu trúc tốt và dễ vận hành.
| Mô hình | Kích thước băng ghế (mm) | Phạm vi tần số (Hz) | Trọng lượng của bộ phận di chuyển (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Các tính năng dọc của băng ghế mở rộng:
VT dọc mở rộng bàn và cụ thể kẹp, tính toán chính xác, thiết kế phức tạp, để đảm bảo khách hàng có được hiệu suất tốt nhất theo hoàn hảo
| Mô hình | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước băng ghế |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (bàn ghế tròn) | 220 | 350 | Φ1200 |
Nếu bạn có bất kỳ nghi ngờ hoặc nhu cầu về IEC61300-2-1 cao tần số dọc và chiều ngang Máy thử rung điện động học, xin vui lòng không ngần ngại gửi yêu cầu của bạn.
