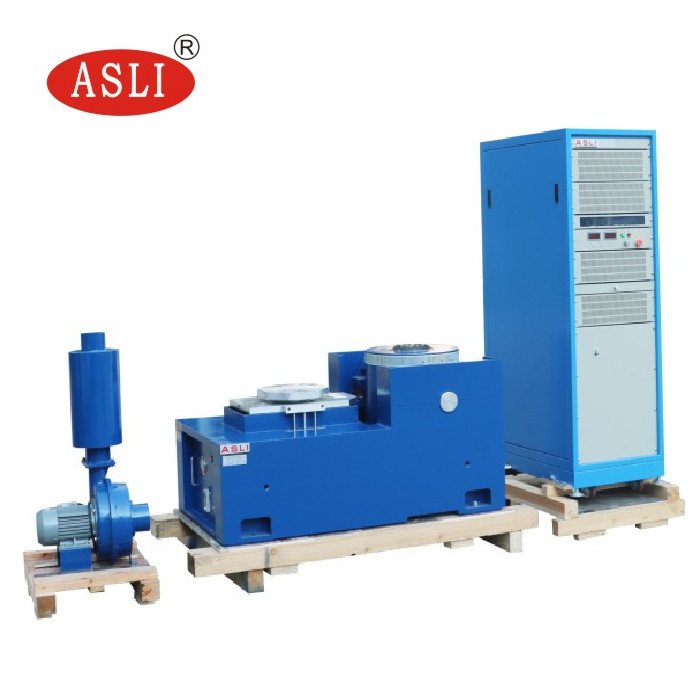

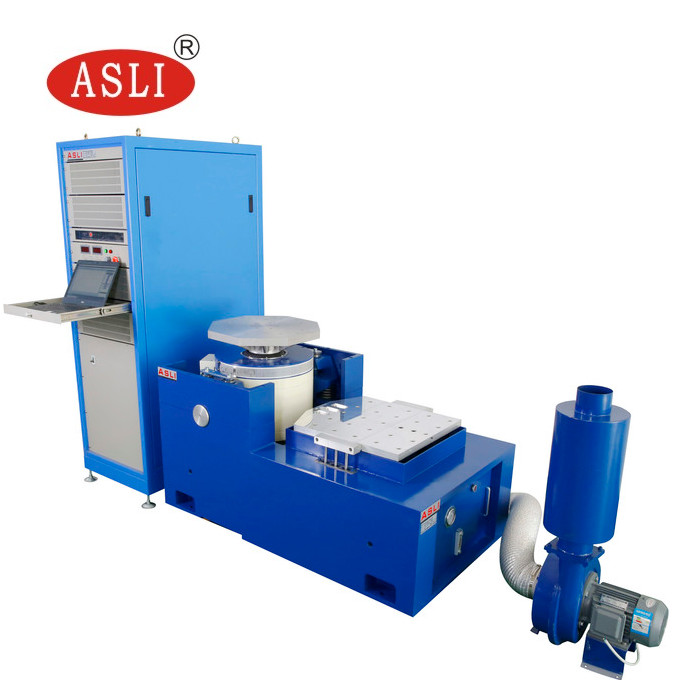

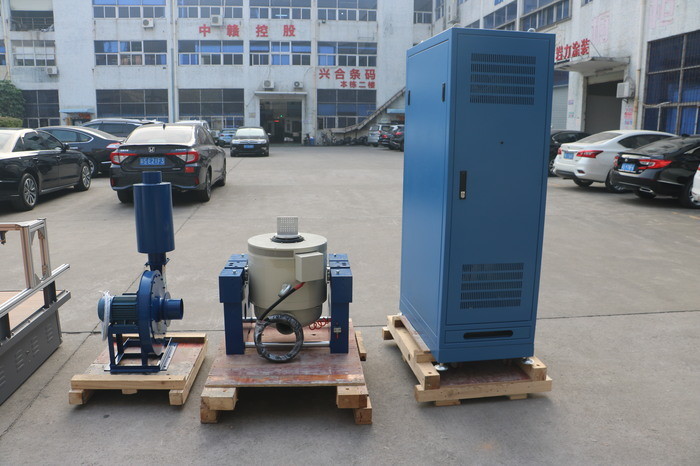

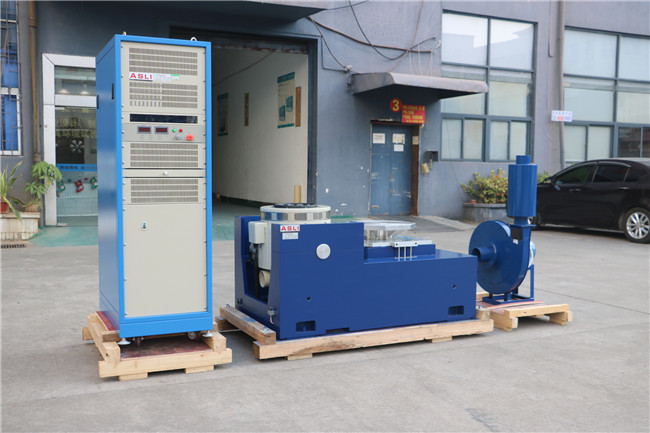

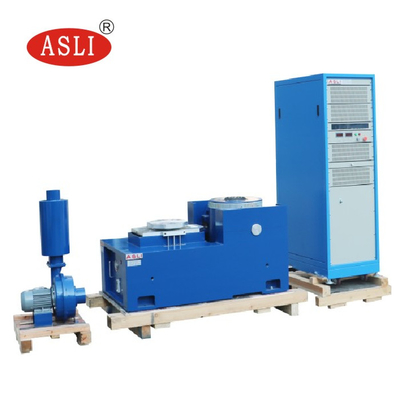

Hệ thống lắc rung tốc độ cao đột quỵ dài để kiểm tra độ rung ngẫu nhiên
Ứng dụng:
Chúng tôi là nhà sản xuất các sản phẩm thuộc dòng Máy kiểm tra độ rung tần số cao điện động lực học / Máy kiểm tra độ mỏi rung tần số cao, sử dụng 'cấu trúc mạch từ kép', 'vòng tròn hoạt động khung xương tự tạo', 'Hỗ trợ trên không' và 'vòng bi lăn và hướng dẫn tuyến tính', 'cách ly trục' công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể được hoàn thành trong thử nghiệm độ rung hình sin ba trục X, Y, Z và thử nghiệm độ rung ngẫu nhiên băng thông rộng, được hoàn thành bằng phương pháp cổ điển (nửa hình sin, hình thang, sóng răng cưa) kiểm tra phổ phản ứng xung và sốc. Những sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, thông tin liên lạc, điện tử, thiết bị điện, thông tin liên lạc, thiết bị gia dụng và các lĩnh vực khác.
Hệ thống kiểm tra độ rung được CE phê duyệt Máy lắc điện động cho bộ sạc pin Các tính năng:
1. Bộ xương vòng tròn động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
2. Mạch hai từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi lăn Rocker Rod thẳng và định hướng độ cứng thân composite định hướng nhập khẩu, khả năng chịu tải lệch tâm.
4. Nền tảng cách ly Trunnion dành riêng cho việc sử dụng hormone, lắp đặt di động tiện lợi.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo vòng tròn năng động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và nâng cao hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của quả bóng nhỏ mang, nâng cao công suất bàn rung, cải thiện hiệu suất tần số thấp.
Thông số kỹ thuật của Máy đo độ rung tần số cao điện động:
| Người mẫu |
định mức sin Lực (N) |
xếp hạng ngẫu nhiên Lực (N) |
Tính thường xuyên Phạm vi (Hz) |
Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) |
Chuyển vị định mức (trang) mm |
Tối đa. Đang tải (Kg) | cuộn dây di chuyển (Kg) |
Kích thước của Cuộn dây di chuyển (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

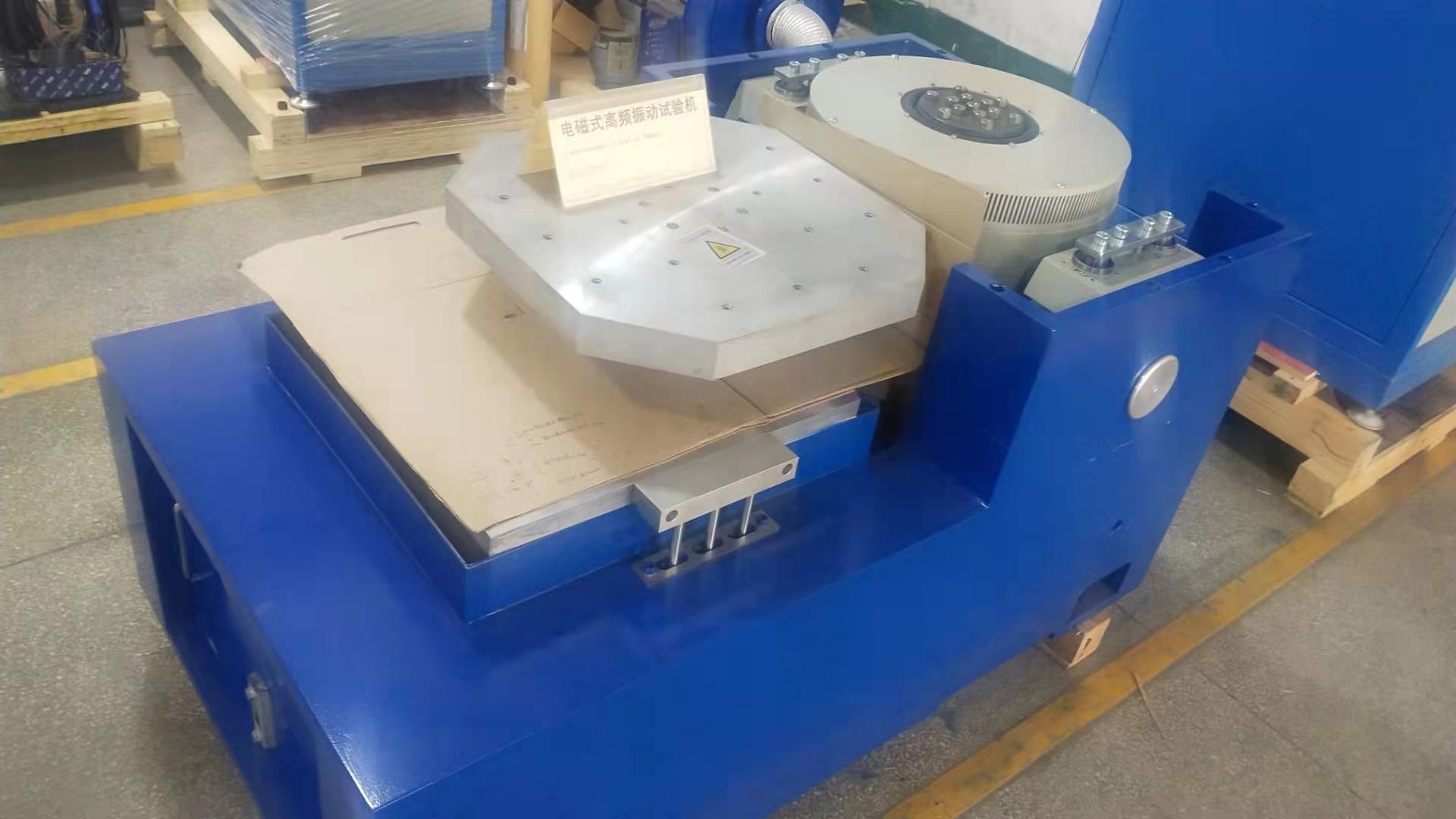

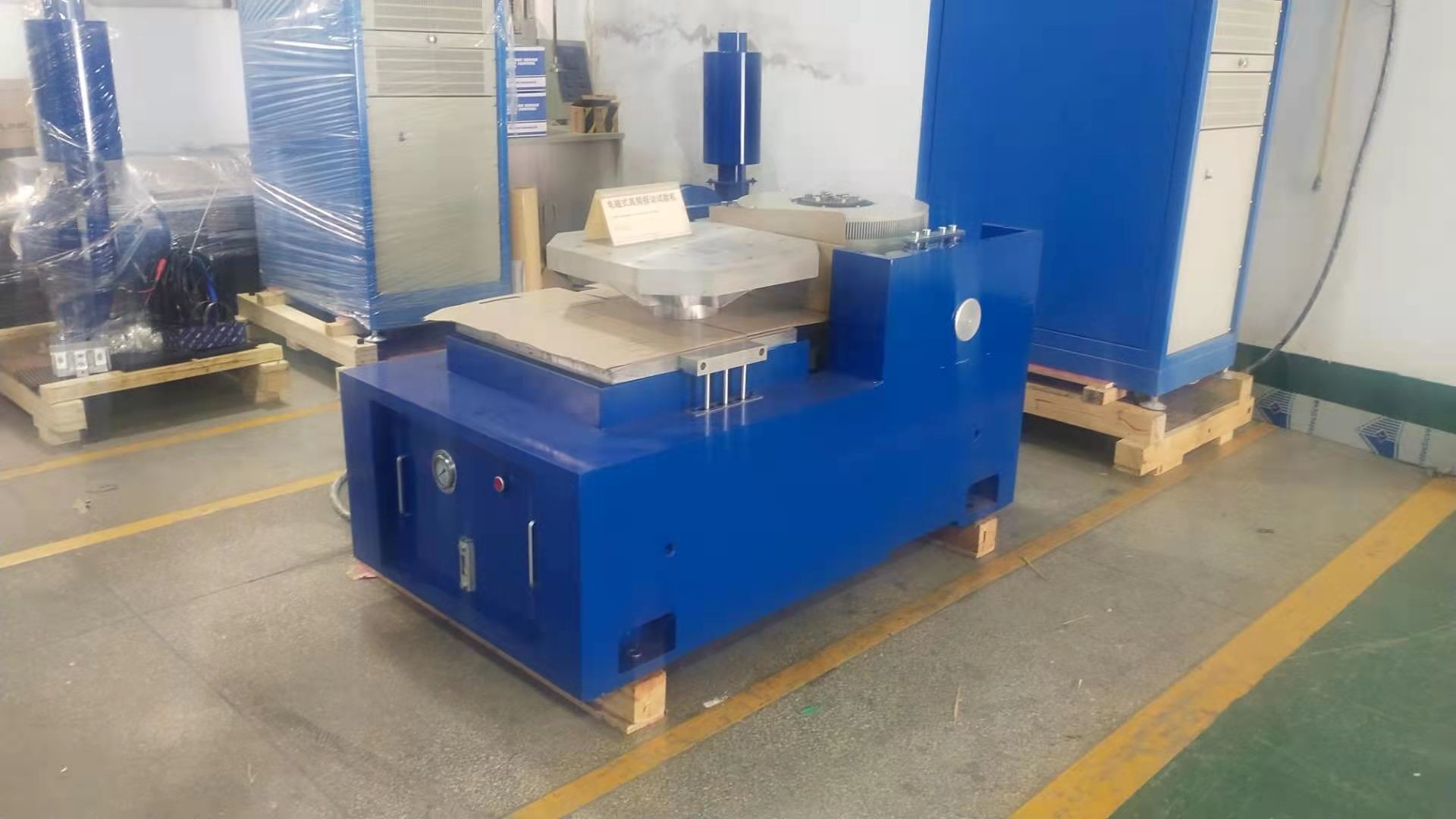

tính năng đứng ngang:
1. Trong băng ghế tải nhỏ để nhận ra khả năng tăng tốc và tần số làm việc cao hơn, nhằm cải thiện khả năng tải và hiệu suất của toàn bộ băng ghế máy.
2. Ghế ngang và ghế rung là loại tích hợp, có cấu trúc hoàn hảo, thuận tiện cho việc lắp đặt và điều chỉnh.
3. Đường áp tĩnh, hình chữ V, có khả năng chịu nghiêng và chịu tải lệch.
Bơm dầu tích hợp, cấu trúc tốt và vận hành dễ dàng.
thông số kỹ thuật của thiết bị giãn nở ngang:
| Người mẫu | Kích thước băng ghế (mm) | Dải tần số (Hz) | Trọng lượng của bộ phận chuyển động (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89,1 118,8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
tính năng băng ghế mở rộng theo chiều dọc:
Bàn kẹp mở rộng theo chiều dọc VT và các kẹp được chỉ định, được tính toán chính xác, thiết kế tinh xảo, đảm bảo khách hàng có được hiệu suất tốt nhất theo cấu trúc hoàn hảo, vật liệu chất lượng cao
và tay nghề.
thông số kỹ thuật của thiết bị mở rộng dọc:
| Người mẫu | Trọng lượng (kg) | Tối đa. Tần số (Hz) | Kích thước băng ghế |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Ghế tròn) | 220 | 350 | Φ1200 |
Nếu bạn có người thân thắc mắc vềMáy kiểm tra cơ học tần số cao điện động Máy kiểm tra độ mỏi rung, xin vui lòng liên hệ với tôi.
