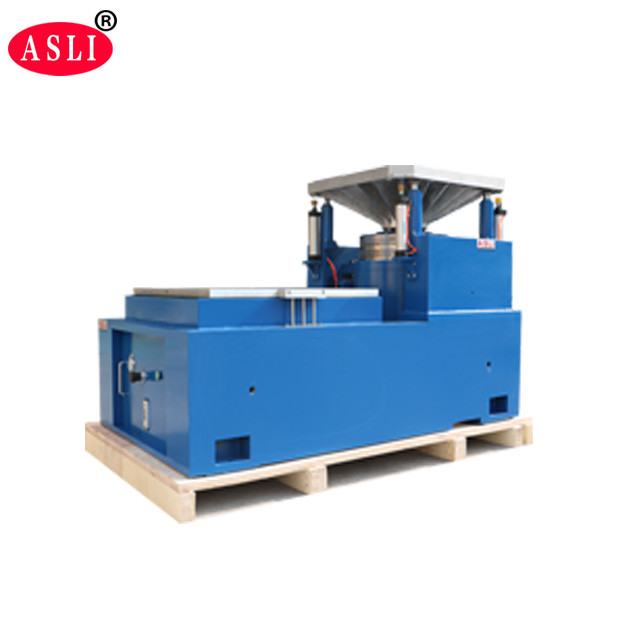

Máy lắc cơ khí Máy kiểm tra độ rung tần số cao Máy kiểm tra độ rung trục XYZ
Ứng dụng
Máy lắc rung tần số cao sử dụng 'cấu trúc mạch từ kép', 'vòng tròn hành động khung xương tự tạo', 'Hỗ trợ trên không' và 'vòng bi lăn và dẫn hướng tuyến tính', 'cách ly trục' công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể được hoàn thành trong thử nghiệm rung hình sin ba trục X, Y, Z và thử nghiệm rung ngẫu nhiên băng thông rộng, được hoàn thành bằng thử nghiệm phổ phản ứng xung và xung cổ điển (nửa sin). Nó được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, thông tin liên lạc, điện tử, thiết bị điện, thông tin liên lạc, thiết bị gia dụng và các lĩnh vực khác.
(1) Lực định mức: lực sin10000N; lực ngẫu nhiên 10000N; lực sốc 20000N;
(2) Dải tần số: 3Hz đến 3000Hz, Tần số cố định, quét qua lại, sin, ngẫu nhiên, sốc
(3) Chế độ tần số quét: tuyến tính, logarit, quét qua lại, tần số cố định
(4) Tần số quét: 1 đến 32767
(5) Thời gian tần số quét: tần số cố định/đơn 1-3600 phút, có thể hiển thị đường cong tần số quét.
(6) Tối đa. Gia tốc1000m/s2(không tải)
(7) Tối đa. Tốc độ: 1,8/giây
(8) Tối đa. Độ dịch chuyển: 51mmp-p (không tải), đỉnh kép
(9) Độ dịch chuyển tác động: 51mm
(10) Trọng lượng của cuộn dây di chuyển: 14kg
(12) Sóng rung: hình sin, ngẫu nhiên, sốc
(13) Đường kính của cuộn dây chuyển động: Φ240 mm
(14) Kích thước hệ thống rung: W1060xH750xD845mm
(15) Trọng lượng hệ thống rung: 960kg

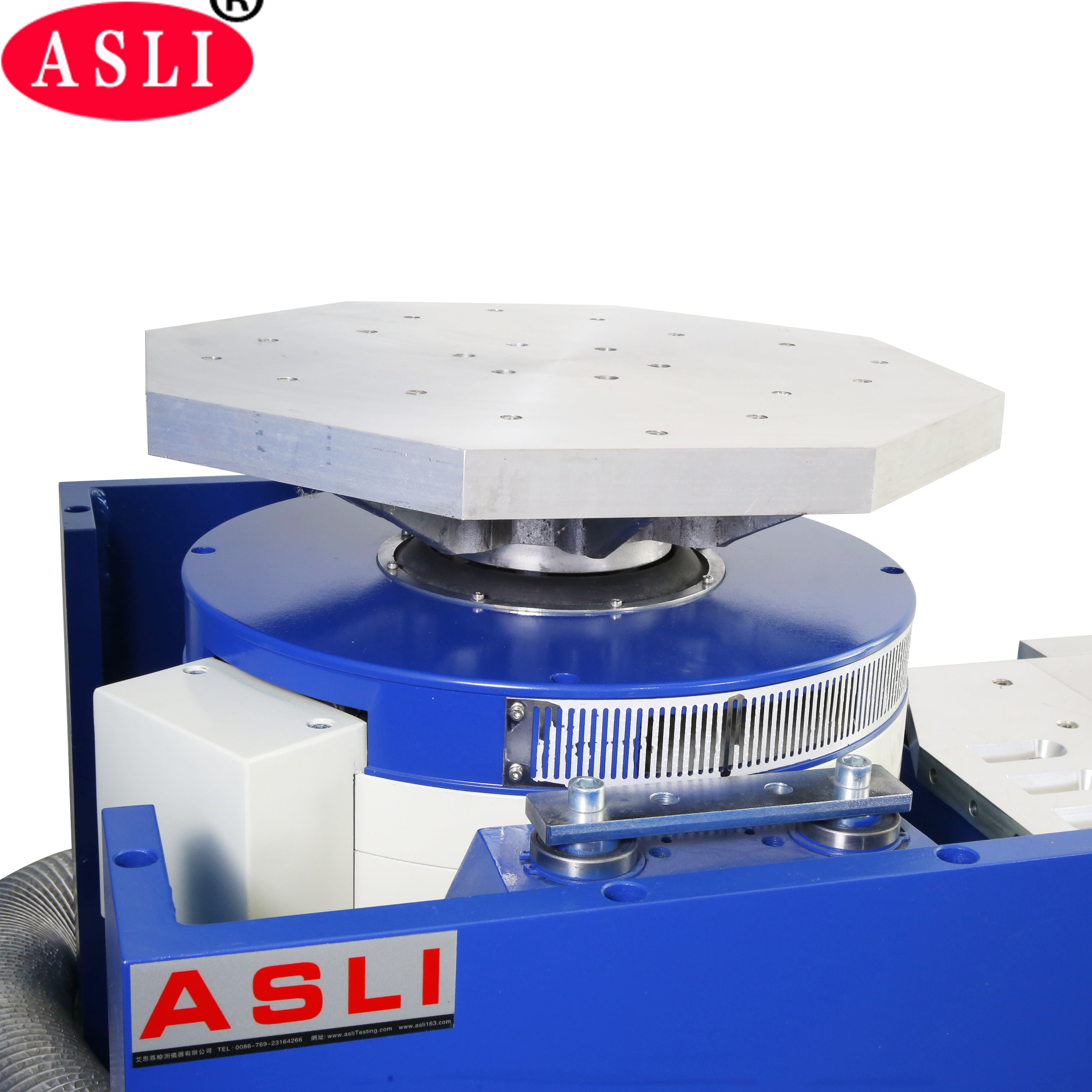

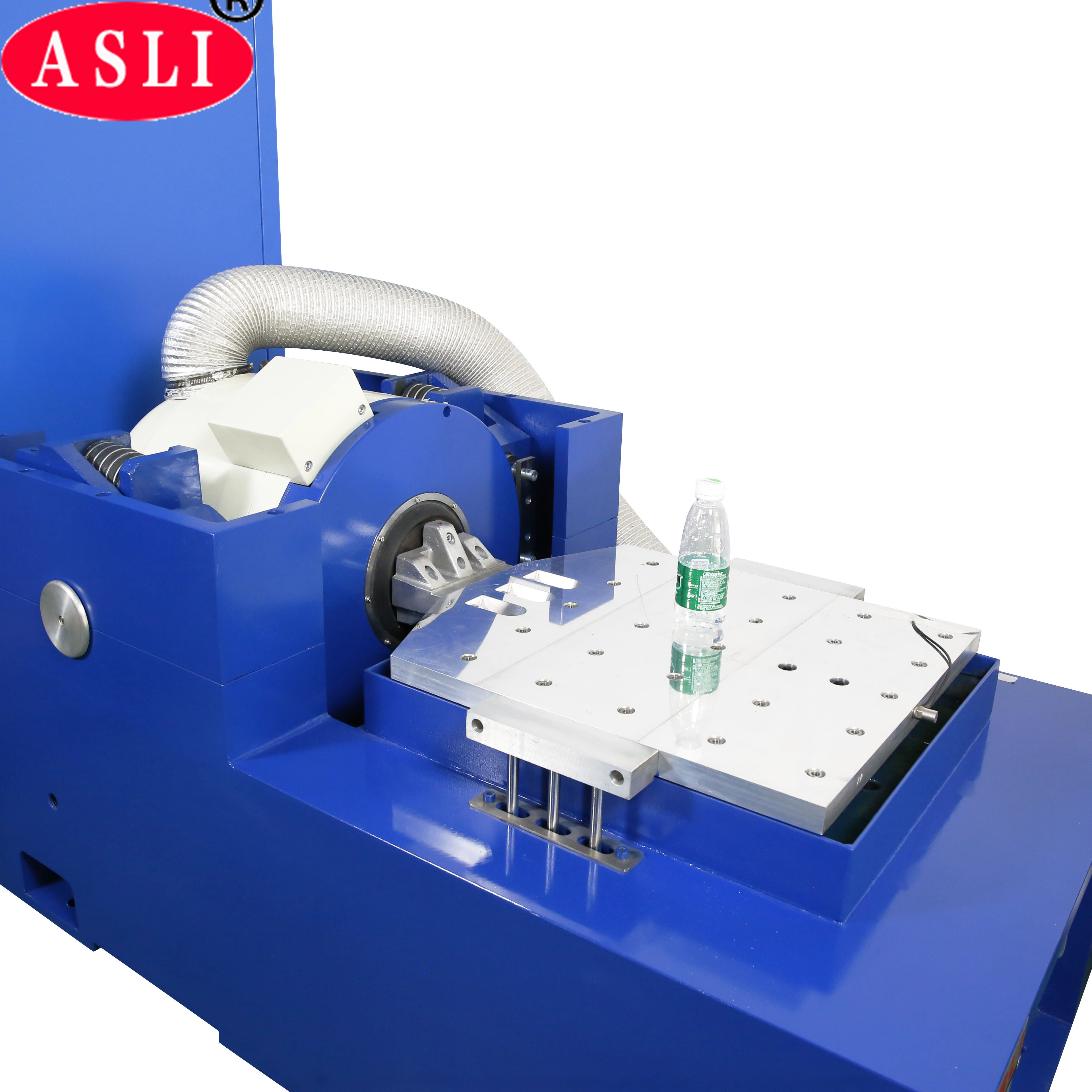

(16) Bộ mở rộng dọc 600mm * 600mm và bàn trượt ngang 600 * 600mm
Thông số kỹ thuật:
| Tên | Đóng gói Bàn rung / Máy kiểm tra bàn rung cho phụ tùng ô tô | ||||||||
| Người mẫu | Lực sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (pp)mm | Tối đa. Đang tải (Kg) | cuộn dây chuyển động (Kg) | Kích thước của cuộn dây di chuyển (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

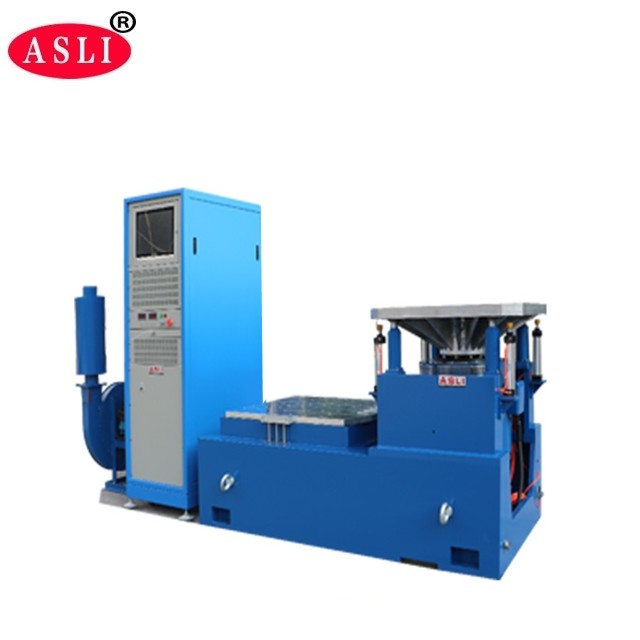

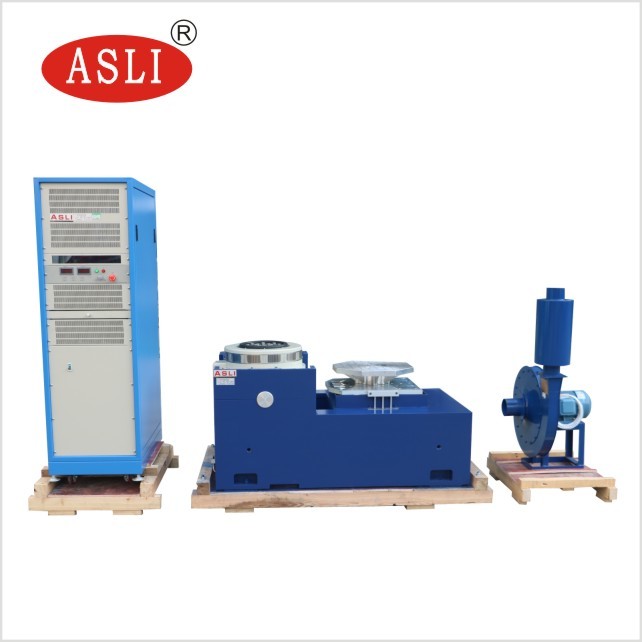

(1) Bộ tạo rung 1 bộ
(2) Bộ điều khiển rung 1 bộ
(3) Buồng kết nối truyền thông 1 bộ
(4)Bộ khuếch đại công suất DA-10 1 bộ
(5) Công suất kích thích 1 chiếc
(7) Phần mềm điều khiển 1 bộ
(8) Hệ thống làm mát 1 bộ
(9) Máy tính công nghiệp 1 bộ
(10)1 bộ máy in màu (Tùy chọn)
(11) Cảm biến gia tốc (bao gồm dòng đầu ra) 1 chiếc
(12) Bộ thiết bị rung 1 bộ (tùy chọn, Theo mẫu thử
Bộ điều khiển rung kỹ thuật số
Bộ điều khiển rung là thiết kế mới nhất của công ty chúng tôi
áp dụng hệ thống phân phối tiên tiến quốc tế
kiến trúc và cốt lõi của nó là dòng TMS320 mới nhất
Bộ xử lý tốc độ cao dấu phẩy động 32-bit của TI
công ty. Báo cáo thử nghiệm được tạo tự động trong
Từ. Trong hoặc sau khi thử nghiệm,
báo cáo thử nghiệm có thể được chỉnh sửa và sau đó được tạo
tự động hoặc bằng tay.
