Điện động lực học Sine và Ngẫu nhiên Sốc Rung Shaker Table Tần số cao
Chi tiết sản phẩm
| lực sin: | 40000N | Tốc độ: | 2,0 m/s |
|---|---|---|---|
| Sự dịch chuyển: | 51mm | Tính thường xuyên: | 3 ~ 2000HZ |
| Đang tải: | 500kg | Tăng tốc: | 100g |
| phần ứng: | 450mm | Bài kiểm tra: | Sốc sin và ngẫu nhiên |
| hướng rung: | Dọc và ngang | ||
| Làm nổi bật |
Bàn lắc rung hình sin,Bàn lắc rung sốc ngẫu nhiên,Máy lắc điện động 3HZ |
||
Mô tả sản phẩm
Tải xuống Bàn thử rung tần số cao ES-30 (PDF)

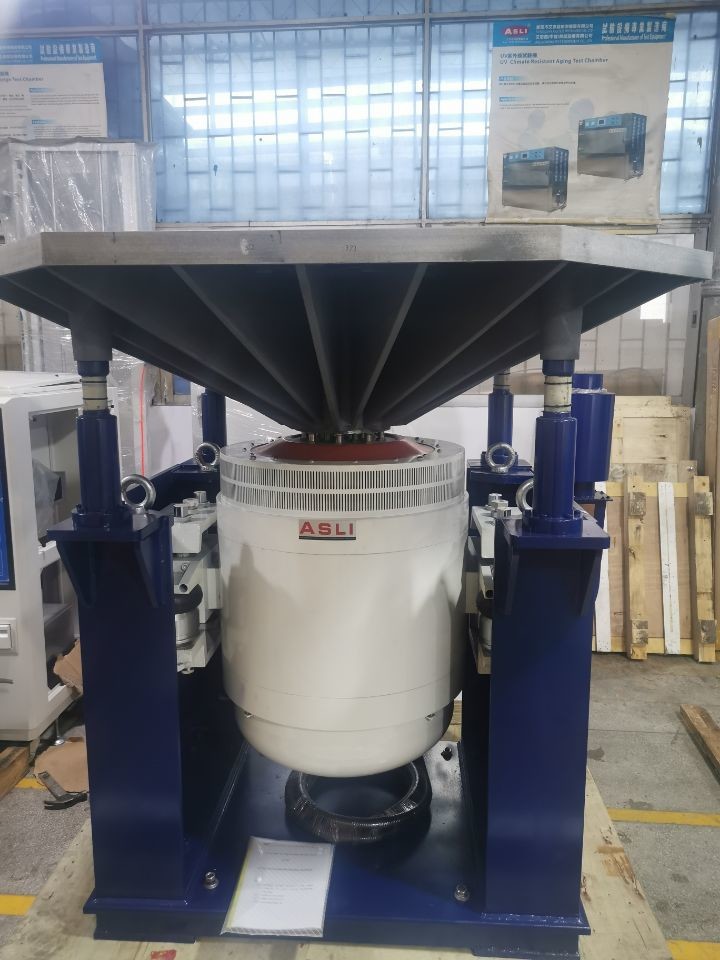

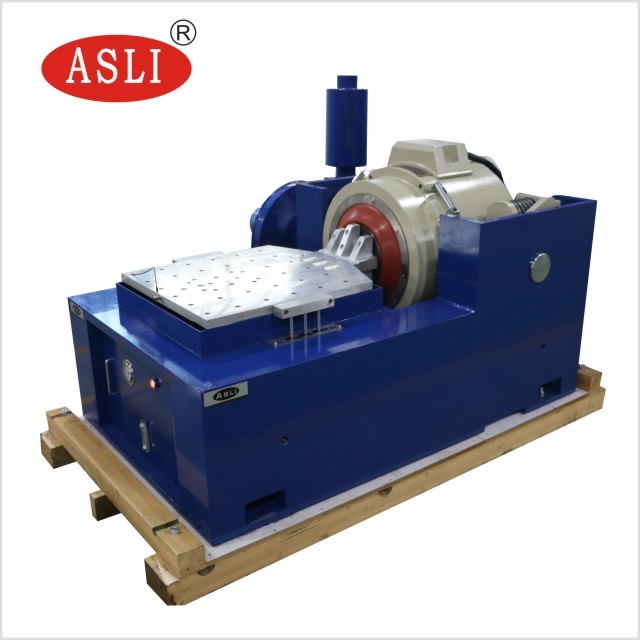

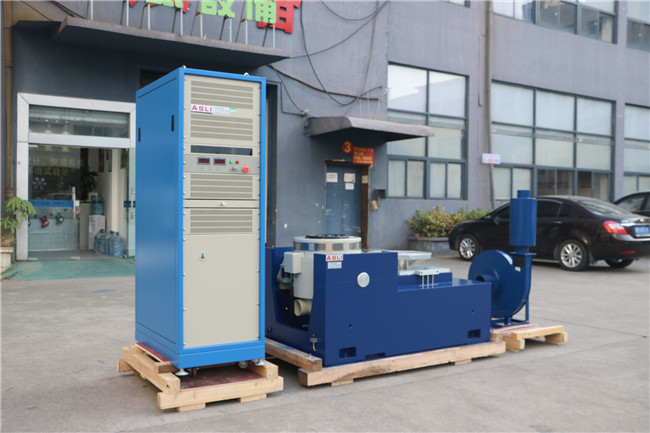

Bàn rung lắc kiểm tra rung động sin và ngẫu nhiên tần số cao điện động lực học là máy phát rung điện từ theo chiều dọc và chiều ngang tần số cao, được thiết kế để kiểm tra bán dẫn và điện tử. Nó được sử dụng để đánh giá tần số cộng hưởng của thiết kế sản phẩm và bao bì, đồng thời mô phỏng rung động ngẫu nhiên xảy ra trong quá trình vận chuyển hoặc môi trường sử dụng. Máy vận hành đơn giản và có thể thực hiện nhiều loại kiểm tra rung động theo các thông số kỹ thuật của chính phủ, ngành công nghiệp và doanh nghiệp.
- Cấu trúc kết hợp giữa buồng thử nghiệm và hệ thống làm lạnh với thiết kế nhỏ gọn và trang nhã; bảng điều khiển độc lập.
- Vận hành thuận tiện; cụm máy nén làm lạnh nguyên bản và các phụ kiện chính được nhập khẩu từ nước ngoài.
- Bộ điều khiển màn hình cảm ứng màu LCD nhập khẩu có khả năng điều khiển tự động các chương trình nhiệt độ và độ ẩm.
- Được trang bị giao diện viễn thông RS232. Để đáp ứng các yêu cầu riêng của khách hàng, người dùng có thể chọn từ các mẫu bàn rung thử nghiệm khác nhau để đảm bảo hiệu suất làm mát tốt.
- Hệ thống làm kín nhiệt và khí; bàn rung này cũng thể hiện hiệu quả đáng kể như thiết bị kiểm tra độ tin cậy rung động cơ học và kiểm tra rung động sốc.
| Mô hình |
Định mức Sin Lực (N) |
Định mức Ngẫu nhiên Lực (N) |
Tần số Dải (Hz) |
Định mức Gia tốc (m/s²) |
Định mức Tốc độ (m/s) |
Định mức Độ dịch chuyển (p-p) mm |
Tối đa. Tải trọng (Kg) |
Di chuyển Cuộn dây (Kg) |
Kích thước của Di chuyển Cuộn dây (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Khung tròn động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
- Hai mạch từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và thiết kế hợp lý.
- Vòng bi con lăn cần lắc thẳng và thân composite định hướng độ cứng theo hướng nhập khẩu, có khả năng chịu tải lệch tâm.
- Nền cách ly trụ dành riêng cho việc sử dụng hormone, với lắp đặt di động thuận tiện.
- Hệ thống di chuyển công nghệ tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi nhỏ, nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
Câu hỏi thường gặp:
Q1: Máy rung điện động là gì?
RE: Máy rung điện động là một hệ thống kiểm tra được sử dụng để mô phỏng các điều kiện rung mà sản phẩm có thể gặp phải trong quá trình vận chuyển, vận hành hoặc sử dụng. Nó được sử dụng rộng rãi cho kiểm tra độ tin cậy, độ bền và đủ điều kiện.
Q2: Có thể kiểm tra những sản phẩm nào?
RE: Nó có thể được sử dụng cho các bộ phận điện tử, phụ tùng ô tô, pin, linh kiện hàng không vũ trụ, sản phẩm điện, bao bì, thiết bị liên lạc và các sản phẩm khác yêu cầu kiểm tra rung động.
Q3: Máy rung có thể thực hiện những bài kiểm tra rung động nào?
RE: Tùy thuộc vào cấu hình hệ thống, nó có thể thực hiện rung động sin, rung động ngẫu nhiên, kiểm tra sốc, tìm kiếm cộng hưởng, quét tần số và các bài kiểm tra rung động có thể lập trình khác.
Q4: Tần số kiểm tra tối đa là bao nhiêu?
RE: Tần số tối đa phụ thuộc vào mẫu mã và cấu hình. Có nhiều mẫu máy rung khác nhau cho các yêu cầu tần số khác nhau. Vui lòng cung cấp dải tần số yêu cầu của bạn để chúng tôi có thể đề xuất một mẫu phù hợp.
Q5: Làm thế nào để chọn đúng mẫu máy rung?
RE: Các yếu tố chính bao gồm:
- Trọng lượng mẫu tối đa
- Kích thước mẫu
- Hướng rung yêu cầu
- Dải tần số
- Gia tốc tối đa
- Độ dịch chuyển
- Tiêu chuẩn kiểm tra rung động yêu cầu
Dựa trên các thông số này, chúng tôi có thể đề xuất một hệ thống máy rung phù hợp.
Q6: Máy rung có thể thực hiện rung động theo cả chiều dọc và chiều ngang không?
RE: Có. Tùy thuộc vào cấu hình, hệ thống có thể được cung cấp với thiết lập kiểm tra dọc, thiết lập kiểm tra ngang hoặc cả hai.
Q7: Nó có thể thực hiện kiểm tra rung động ngẫu nhiên không?
RE: Có. Một bộ điều khiển rung động phù hợp có thể được cấu hình cho kiểm tra rung động ngẫu nhiên, bao gồm cả các cấu hình kiểm tra dựa trên PSD.
Q8: Nó có thể thực hiện kiểm tra sốc không?
RE: Có, miễn là hệ thống máy rung được chọn có đủ khả năng về lực, độ dịch chuyển và gia tốc cho cấu hình sốc yêu cầu.
Máy rung điện động mang lại nhiều lợi thế cho việc kiểm tra rung động tần số cao:
- Dải tần số rộng: Phù hợp cho cả kiểm tra rung động tần số thấp và tần số cao, đặc biệt cho các bộ phận điện tử và ô tô.
- Độ chính xác điều khiển cao: Tần số, gia tốc, độ dịch chuyển, vận tốc và thời gian kiểm tra có thể được kiểm soát chính xác.
- Phản hồi nhanh: Hệ thống truyền động điện động phản ứng nhanh với tín hiệu điều khiển, làm cho nó phù hợp với các bài kiểm tra rung động quét.
- Đầu ra rung động ổn định: Điều khiển vòng kín giúp duy trì mức rung động ổn định trong suốt quá trình kiểm tra.
- Kiểm tra có thể lập trình: Các thông số kiểm tra như dải tần số, tốc độ quét, gia tốc và số chu kỳ có thể được lập trình tự động.
- Phù hợp cho kiểm tra tần số cao: Đặc biệt phù hợp cho PCB/PCBA, điện tử ô tô, cảm biến, đầu nối, pin và các bộ phận điện tử khác.
- Tự động hóa cao: Các chương trình kiểm tra có thể được lưu và thực thi tự động, cải thiện hiệu quả và khả năng lặp lại của việc kiểm tra.
Mọi thắc mắc hoặc nhu cầu về Bàn rung lắc kiểm tra rung động sin và ngẫu nhiên tần số cao điện động lực học, vui lòng liên hệ với chúng tôi.
Điểm nổi bật của sản phẩm
Bàn lắc rung điện động lực cung cấp lực hình sin 40000N, tần số 3-2000Hz, tải trọng 500kg và gia tốc 100g để kiểm tra hình sin, ngẫu nhiên và sốc. Có tính năng rung dọc/ngang, phần ứng 450mm và thiết kế bền bỉ. Lý tưởng cho các bài kiểm tra độ tin cậy của chất bán dẫn với các tùy chọn có thể tùy chỉnh.
