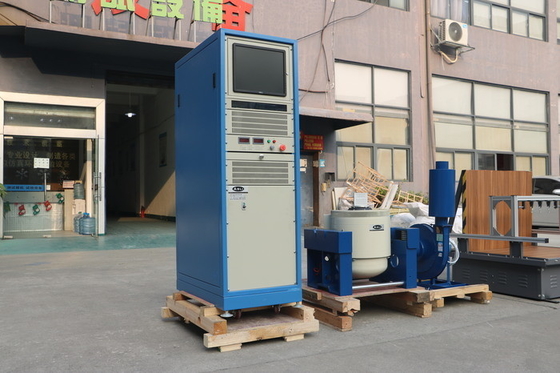

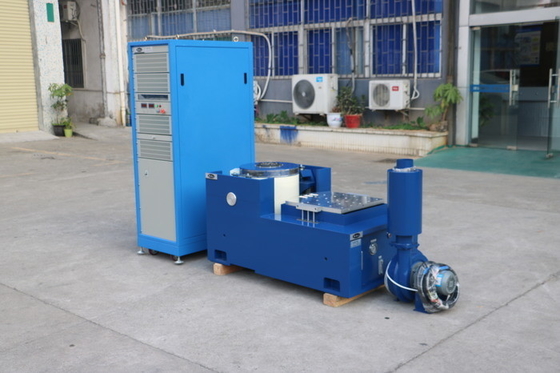

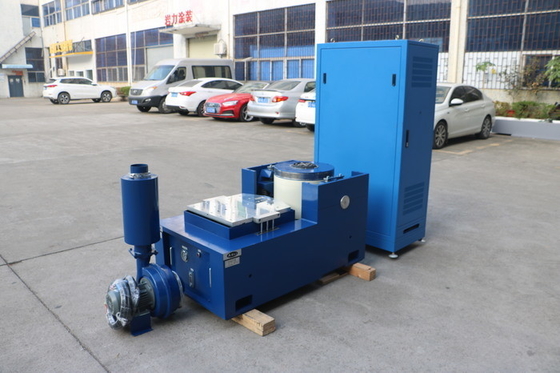

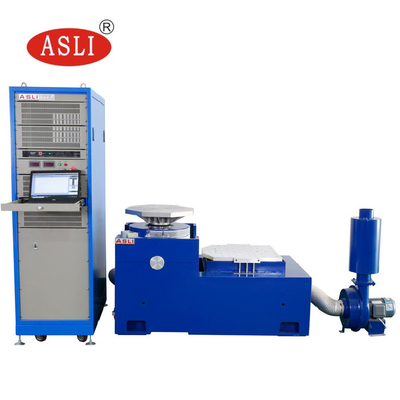

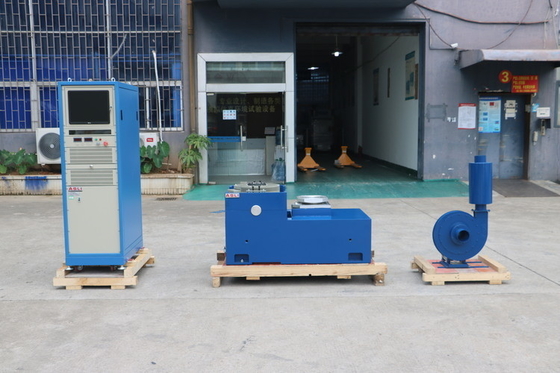

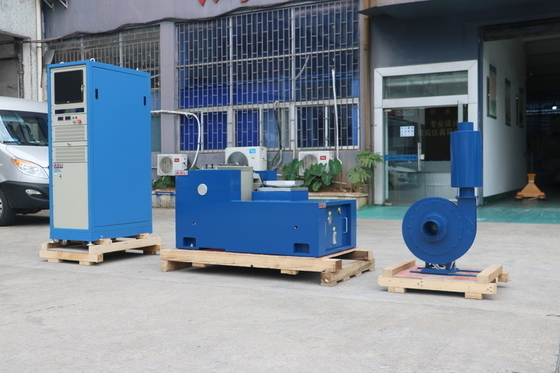

Máy thử rung điện động học ES-3 cho thử rung của các mô-đun pin Li-ion
Chi tiết sản phẩm
| Tiêu chuẩn kiểm tra: | UN38.3, IEC62133, JIS D 1601, MIL-STD-810G | Ứng dụng: | Mô-đun pin Li-ion |
|---|---|---|---|
| Quyền lực: | điện tử | hướng rung: | X,Y,Z ba trục |
| Rung: | 3 trục | lực rung: | tùy chỉnh |
| Kích thước bảng: | tùy chỉnh | Tải tối đa: | 750kg |
| Làm nổi bật |
Máy kiểm tra độ rung IEC62133,Máy kiểm tra độ rung của mô-đun pin,Máy lắc rung điện động pin Li Ion |
||
Mô tả sản phẩm
Máy rung của chúng tôi đáp ứng đầy đủ các yêu cầu của các tiêu chuẩn thử nghiệm UN38.3, IEC62133, JIS D 1601 và MIL-STD-810G.
Máy kiểm tra rung động phụ tùng ô tô JIS D 1601 sử dụng cấu trúc mạch kép từ, vòng hành động khung tự tạo, vòng bi hỗ trợ và con lăn trên không, dẫn hướng tuyến tính và công nghệ hiện đại tiên tiến cách ly trục quay. Nó có thể hoàn thành các bài kiểm tra rung động hình sin ba trục X, Y, Z và các bài kiểm tra rung động ngẫu nhiên băng thông rộng, cũng như các bài kiểm tra phổ phản ứng xung và sốc cổ điển (nửa hình sin, hình thang, sóng răng cưa).
Không chỉ giới hạn ở phụ tùng ô tô, mà còn được sử dụng rộng rãi trong các lĩnh vực quốc phòng, vũ khí, hàng không, du hành vũ trụ, truyền thông, điện tử, thiết bị điện, giao thông vận tải và thiết bị gia dụng.
| Mẫu mã |
Định mức Hình sin Lực (N) |
Định mức Ngẫu nhiên Lực (N) |
Tần số Phạm vi (Hz) |
Định mức Gia tốc (m/s²) |
Định mức Tốc độ (m/s) |
Định mức Dựa trên các thông số này, chúng tôi có thể đề xuất một hệ thống máy rung phù hợp. (p-p) mm |
Tối đa. Tải trọng (Kg) |
Cuộn dây chuyển động (Kg) Kích thước |
Cuộn dây chuyển động (mm) ES-3 3000 |
|---|---|---|---|---|---|---|---|---|---|
| 3000 | 400 | 400 | 1.6 | 51 | 250 | 6.5 | Φ150 | ES-3a | 3000 |
| 3000 | 400 | 400 | 1.6 | 40 | 250 | ES-40 | Φ230 | ES-6 | 10000 |
| 6000 | 1000 | 1000 | 1.6 | 51 | 250 | 6.5 | Φ230 | ES-6a | 10000 |
| 6000 | 1000 | 1000 | 1.6 | 51 | 250 | 50 | Φ230 | ES-10 | 10000 |
| 10000 | 1000 | 1000 | 1.8 | 51 | 750 | 50 | Φ240 | ES-20 | 20000 |
| 20000 | 1000 | 1000 | 1.8 | 51 | 750 | 50 | Φ320 | ES-30 | 30000 |
| 30000 | 1000 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 | ES-40 | Thông số kỹ thuật của bộ mở rộng dọc |
| 40000 | 1000 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 | Thông số kỹ thuật của bộ mở rộng ngang | Thông số kỹ thuật của bộ mở rộng dọc |
| 50000 | 1000 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 | Thông số kỹ thuật của bộ mở rộng ngang | Thông số kỹ thuật của bộ mở rộng dọc |
- Đặt mức càng chính xác càng tốt.
- Các bộ phận có thể được thay đổi, nhưng dây không được thay đổi hoặc ngắt kết nối khỏi kết nối.
- Thân bàn không được tổ chức lại toàn bộ hoặc một phần; chỉ có thể thay thế các bộ phận riêng lẻ theo thông số kỹ thuật và với mật khẩu xác nhận ban đầu.
- Các tính năng của máy cơ khí và thiết bị kiểm tra rung động
- Khung vòng động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
- Vòng bi con lăn thanh đòn thẳng và định hướng nhập khẩu độ cứng thân composite, khả năng chịu tải lệch tâm.
- Nền tảng cách ly trục quay dành riêng cho sử dụng hormone, lắp đặt di động và tiện lợi.
- Hệ thống di chuyển tiên tiến đảm bảo độ tin cậy cao của vòng động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi bong bóng nhỏ, nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
- Câu hỏi thường gặp:
- Q1: Máy rung điện động là gì?
RE: Máy rung điện động là một hệ thống kiểm tra được sử dụng để mô phỏng các điều kiện rung mà sản phẩm có thể gặp phải trong quá trình vận chuyển, vận hành hoặc sử dụng. Nó được sử dụng rộng rãi cho các thử nghiệm độ tin cậy, độ bền và đủ điều kiện.
Q2: Sản phẩm nào có thể được kiểm tra?
RE: Nó có thể được sử dụng cho các bộ phận điện tử, phụ tùng ô tô, pin, linh kiện hàng không vũ trụ, sản phẩm điện, bao bì, thiết bị liên lạc và các sản phẩm khác yêu cầu kiểm tra rung động.
Q3: Máy rung có thể thực hiện những bài kiểm tra rung động nào?
RE: Tùy thuộc vào cấu hình hệ thống, nó có thể thực hiện rung hình sin, rung ngẫu nhiên, kiểm tra sốc, tìm kiếm cộng hưởng, quét tần số và các bài kiểm tra rung động có thể lập trình khác.
Q4: Tần số kiểm tra tối đa là bao nhiêu?
RE: Tần số tối đa phụ thuộc vào mẫu mã và cấu hình. Có nhiều mẫu máy rung khác nhau cho các yêu cầu tần số khác nhau. Vui lòng cung cấp phạm vi tần số yêu cầu của bạn để chúng tôi có thể đề xuất một mẫu phù hợp.
Q5: Làm thế nào để chọn đúng mẫu máy rung?
RE: Các yếu tố chính bao gồm:
Trọng lượng mẫu tối đa
Kích thước mẫu
- Hướng rung yêu cầu
- Phạm vi tần số
- Gia tốc tối đa
- Độ dịch chuyển
- Tiêu chuẩn kiểm tra rung động yêu cầu
- Dựa trên các thông số này, chúng tôi có thể đề xuất một hệ thống máy rung phù hợp.
- Q6: Máy rung có thể thực hiện rung theo cả chiều dọc và chiều ngang không?
RE: Có. Tùy thuộc vào cấu hình, hệ thống có thể được cung cấp với thiết lập kiểm tra dọc, thiết lập kiểm tra ngang hoặc cả hai.
Q7: Nó có thể thực hiện kiểm tra rung động ngẫu nhiên không?
RE: Có. Một bộ điều khiển rung động phù hợp có thể được cấu hình cho kiểm tra rung động ngẫu nhiên, bao gồm cả các cấu hình thử nghiệm dựa trên PSD.
Q8: Nó có thể thực hiện kiểm tra sốc không?
RE: Có, với điều kiện hệ thống máy rung được chọn có đủ lực, độ dịch chuyển và khả năng gia tốc cho cấu hình sốc yêu cầu.
Máy rung điện động mang lại nhiều lợi thế cho việc kiểm tra rung động tần số cao:
Phạm vi tần số rộng: Phù hợp cho cả thử nghiệm rung tần số thấp và tần số cao, đặc biệt cho các bộ phận điện tử và ô tô.
Độ chính xác điều khiển cao: Tần số, gia tốc, độ dịch chuyển, vận tốc và thời gian thử nghiệm có thể được kiểm soát chính xác.
- Phản ứng nhanh: Hệ thống truyền động điện động phản ứng nhanh với tín hiệu điều khiển, làm cho nó phù hợp với các thử nghiệm rung quét.
- Đầu ra rung ổn định: Điều khiển vòng kín giúp duy trì mức rung ổn định trong suốt quá trình thử nghiệm.
- Kiểm tra có thể lập trình: Các thông số thử nghiệm như phạm vi tần số, tốc độ quét, gia tốc và số chu kỳ có thể được lập trình tự động.
- Phù hợp cho kiểm tra tần số cao: Đặc biệt phù hợp cho PCB/PCBA, điện tử ô tô, cảm biến, đầu nối, pin và các bộ phận điện tử khác.
- Tự động hóa cao: Các chương trình thử nghiệm có thể được lưu và thực thi tự động, cải thiện hiệu quả và khả năng lặp lại của thử nghiệm.
- Nếu bạn cần thêm thông tin về Máy kiểm tra rung động điện động để kiểm tra rung động của mô-đun pin Li-ion,
- chào mừng bạn đến với yêu cầu của bạn ~ ^_^
Điểm nổi bật của sản phẩm
Máy thử độ rung điện động ES-3 đáp ứng UN38.3, IEC62133, MIL-STD-810G cho module pin Li-ion. Tính năng rung ba trục X, Y, Z, tải trọng tối đa 750Kg, lực tùy chỉnh và kích thước bàn, bền bỉ và hiệu quả.
Máy thử rung điện động học ES-3 cho thử rung của các mô-đun pin Li-ion
Máy thử độ rung điện động ES-3 đáp ứng UN38.3, IEC62133, MIL-STD-810G cho module pin Li-ion. Tính năng rung ba trục X, Y, Z, tải trọng tối đa 750Kg, lực tùy chỉnh và kích thước bàn, bền bỉ và hiệu quả.
