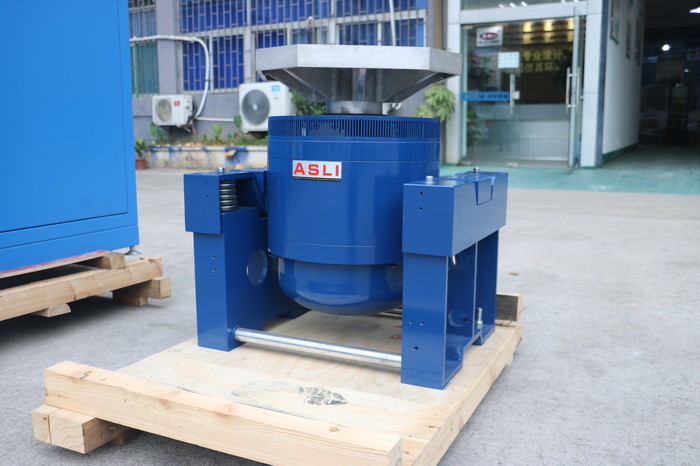

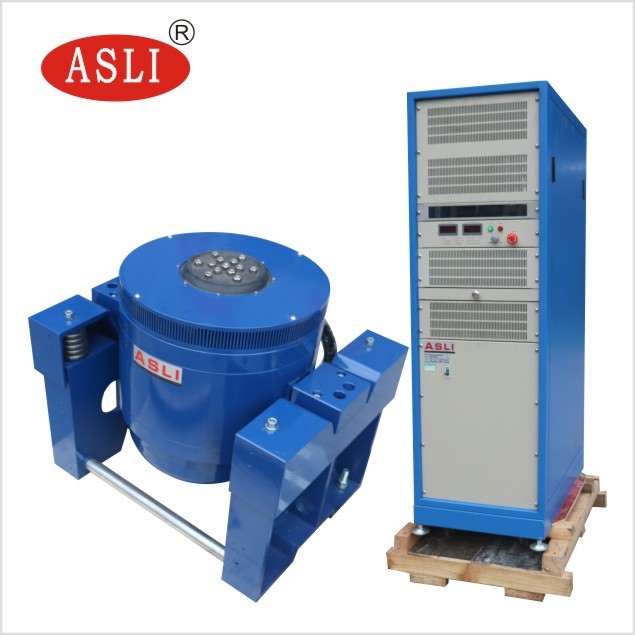

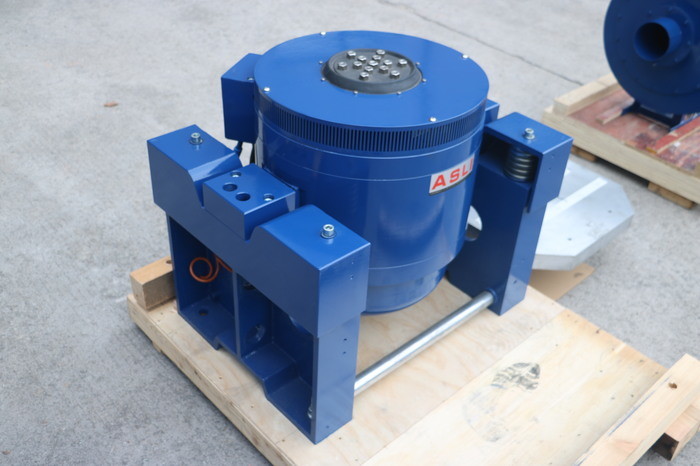

Hệ thống kiểm tra độ rung phòng thí nghiệm JIS D1601 380V cho các bộ phận ô tô
Chi tiết sản phẩm
| lực sin: | 3000N | Tốc độ: | 1,6m/giây |
|---|---|---|---|
| hướng rung: | Thẳng đứng | Tăng tốc: | 100g |
| Tính thường xuyên: | 3 ~ 3500HZ | Quyền lực: | 380v 3 pha |
| Sự dịch chuyển: | 25 mm | ||
| Làm nổi bật |
Bàn lắc rung JIS D1601,Hệ thống kiểm tra độ rung 380V,Hệ thống kiểm tra độ rung JIS D1601 |
||
Mô tả sản phẩm
Chúng tôi là một nhà sản xuất của Electrodynamic High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester series products.Hệ thống của chúng tôi áp dụng các công nghệ hiện đại tiên tiến bao gồm cấu trúc mạch hai từ tínhCác hệ thống này có thể hoàn thành X, Y,Xét nghiệm rung động xoang ba trục và thử nghiệm rung động tình cờ băng thông rộng, cũng như các xét nghiệm xung cổ điển (nửa sinus, trapezoidal, sóng răng cưa) và các xét nghiệm phổ phản ứng sốc.
Các sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện, thiết bị gia dụng và các lĩnh vực khác.
- Một bộ xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch hai từ với rò rỉ luồng từ thấp, cấu trúc nhỏ gọn và hợp lý.
- Các vòng bi cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn
- Trunnion nền tảng cách ly dành riêng cho việc sử dụng hormone, với cài đặt di động thuận tiện.
- Công nghệ tiên tiến hệ thống di chuyển xung quanh đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát.
- Độ cứng tĩnh và độ cứng động của bong bóng nhỏ mang theo làm tăng công suất bàn rung và cải thiện hiệu suất tần số thấp.
- Sức mạnh định lượng:Lực sinus 3000N; lực ngẫu nhiên 3000N; lực va chạm 6000N
- Phạm vi tần số:3Hz đến 3500Hz; Tần số cố định, quét qua lại, sinus, ngẫu nhiên, sốc
- Chế độ tần số quét:Đường thẳng, logarithmic, quét qua lại, tần số cố định
- Tần số quét:1 đến 32767
- Thời gian tần số quét:Tần số cố định / đơn 1 ¢ 3600 phút; đường cong tần số quét có thể được hiển thị
- Max. tăng tốc:1000 m/s2 (không tải)
- Tốc độ tối đa:1.6 m/s
- Max.25 mm p-p (không tải), đỉnh gấp đôi
- Sự dịch chuyển tác động:25 mm
- Trọng lượng cuộn dây di chuyển:30,5 kg
- Hướng dẫn rung động:Dọc
- Sóng rung động:Xích, ngẫu nhiên, sốc
- Chiều kính của cuộn dây di chuyển:Φ150 mm
- Kích thước hệ thống rung động:W750 × H599 × D680 mm
- Trọng lượng hệ thống rung động:490 kg
- Cấu trúc mạch từ hai lần đảm bảo cường độ từ trường cao và giảm rò rỉ luồng.
- Mùa xuân loại U, cuộn và vòng bi tuyến tính cung cấp sức đề kháng mạnh mẽ đối với tải trọng lệch hướng.
- Các lò xo không khí được sử dụng để cách ly rung động. Hệ thống rung động hoạt động ổn định ngay cả khi có tải trọng nặng, và không cần nền tảng đặc biệt.
- Thiết bị bảo vệ mạng lưới điện bao gồm các thiết bị bảo vệ mạng lưới điện chống quá nhiệt, quá tải, quá điện, quá điện áp và quá dịch chuyển của máy thử rung.điện áp thấpBảo vệ năng lượng ổ đĩa bao gồm giới hạn dòng, khởi động mềm, nhiệt độ quá cao, dòng ngắn và bảo vệ lỗi mô-đun.
- Có thể hoàn thành các thử nghiệm xung quanh.
- Hệ thống này có các yêu cầu tối thiểu cho biến động điện áp: ≤ ± 10% là chấp nhận được.
- Hệ thống này có các yêu cầu tối thiểu đối với điện trở ngã đất: ≤4Ω là chấp nhận được.
- Độ tin cậy cao, đặc biệt phù hợp với hoạt động lâu dài.
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (Kg) | Vòng di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢ 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Trong một băng tải tải nhỏ, tăng tốc và tần suất làm việc cao hơn được thực hiện, cải thiện khả năng tải và hiệu suất của toàn bộ băng tải máy.

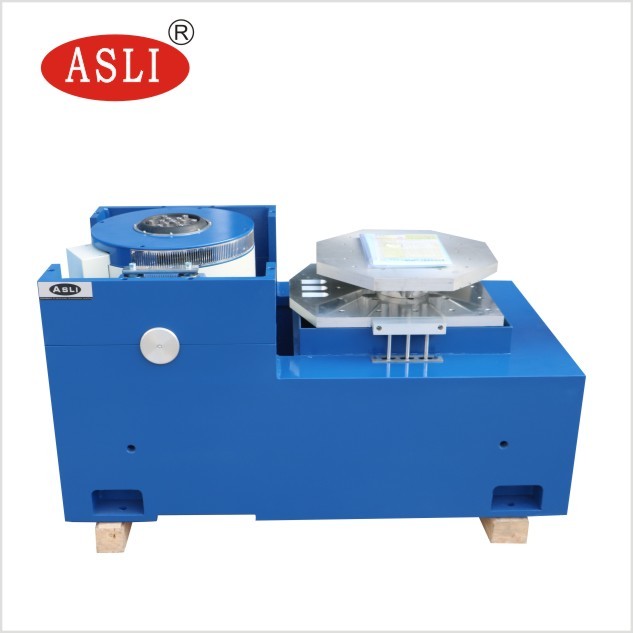

- Bàn ghế ngang và băng ghế rung là một loại tích hợp, với cấu trúc hoàn hảo và cài đặt và điều chỉnh thuận tiện.
- Đường áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải thiên vị.
| Mô hình | Kích thước băng ghế (mm) | Phạm vi tần số (Hz) | Trọng lượng của các bộ phận di chuyển (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ¢ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5 ¢ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 ¢ 800 5 ¢ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5 ¢ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 51500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
VT dọc mở rộng băng ghế và cụ thể kẹp được tính toán chính xác và thiết kế chi tiết để đảm bảo khách hàng có được hiệu suất tốt nhất theo cấu trúc hoàn hảo,vật liệu chất lượng cao, và sự làm việc.
| Mô hình | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước băng ghế |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (bàn ghế tròn) | 220 | 350 | Φ1200 |
Điểm nổi bật của sản phẩm
Hệ thống rung điện động 3000N tuân thủ JIS D1601 dành cho phụ tùng ô tô. Có tần số 3-3500Hz, tăng tốc 100g, độ dịch chuyển 25mm và nguồn điện 380V. Mạch từ đôi đảm bảo độ bền. CE được phê duyệt với các tùy chọn tùy chỉnh có sẵn.
