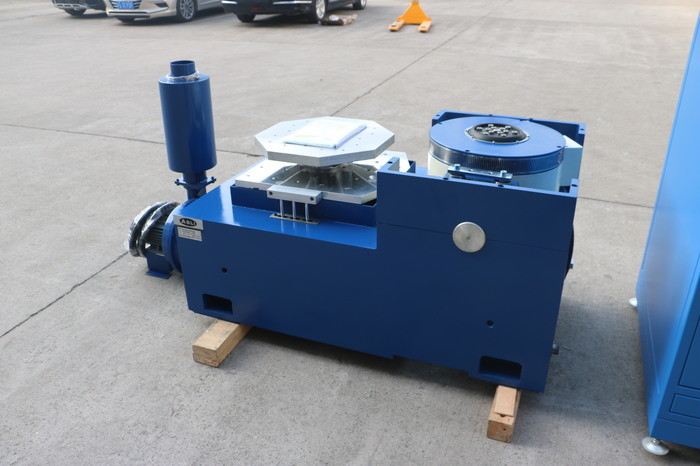

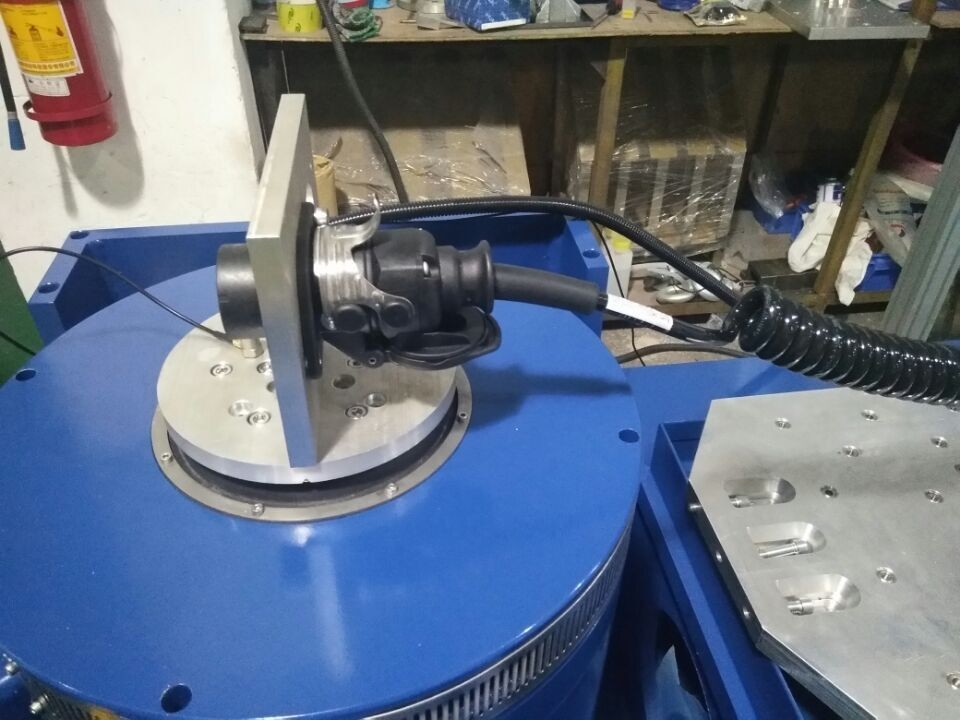

Máy kiểm tra độ rung Máy lắc điện động lực Máy lắc bàn 3000N
Chi tiết sản phẩm
| lực rung: | 3000N | hướng rung: | Dọc Ngang |
|---|---|---|---|
| Ứng dụng: | bộ phận điện tử | Tên khác: | Bàn lắc rung |
| Bài kiểm tra: | sin, ngẫu nhiên, sốc | Sự dịch chuyển: | 25 mm |
| Làm nổi bật |
Máy kiểm tra độ rung 3000N,Bộ phận điện tử Bàn lắc rung,Máy lắc điện động cho thiết bị gia dụng |
||
Mô tả sản phẩm
Máy kiểm tra rung động — Máy lắc điện động / Bàn lắc rung — được thiết kế để thực hiện các bài kiểm tra rung động hình sin ba trục X, Y và Z và các bài kiểm tra rung động ngẫu nhiên băng thông rộng. Nó cũng hỗ trợ kiểm tra xung cổ điển (nửa hình sin, hình thang, sóng răng cưa) và kiểm tra phổ phản ứng sốc. Các hệ thống này được triển khai rộng rãi trong các ngành quốc phòng, vũ khí, hàng không, vũ trụ, truyền thông, điện tử, thiết bị điện và thiết bị gia dụng.
| Mẫu mã | ES-3 |
| Lực rung hình sin | 300 kgf |
| Lực rung ngẫu nhiên | 300 kgf |
| Lực rung va đập | 600 kgf |
| Dải tần số | 3–3500 Hz |
| Độ dịch chuyển liên tục | 25 mm |
| Độ dịch chuyển va đập | 25 mm |
| Tốc độ tối đa | 1.8 m/s |
| Gia tốc tối đa | 981 m/s² |
| Đường kính cuộn dây chuyển động | Φ150 mm |
| Mô men lệch tâm cho phép | >196 N·m |
| Điểm kết nối tải | 6 điểm |
| Khối lượng tương đương của các bộ phận chuyển động | 3 kg |
| Kích thước vít mặt bàn (Tiêu chuẩn) | M8 |
| Bố trí vít (Đường kính, Chu vi) | 8 trên Φ100 mm, 8 trên Φ200 mm |
| Tần số cách ly trục | <3 Hz |
| Tải trọng tối đa | 120 kg |
| Rò rỉ từ thông | <1 mT |
| Kích thước (Không đóng gói) (D×R×C) | 730 mm × 550 mm × 650 mm |
| Trọng lượng bàn rung | 450 kg |
- Khung động được thiết kế tốt với tần số cộng trục cao hơn.
- Thiết kế mạch kép từ tính đảm bảo rò rỉ từ thông thấp, cấu trúc nhỏ gọn và bố trí hợp lý.
- Vòng bi con lăn thanh đòn với độ cứng thân composite định hướng thẳng và nhập khẩu cho khả năng chịu tải lệch tâm cao.
- Móng cách ly trụ dành cho sử dụng hormone, với sự tiện lợi khi di chuyển để lắp đặt.
- Hệ thống di chuyển tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi nhỏ nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.

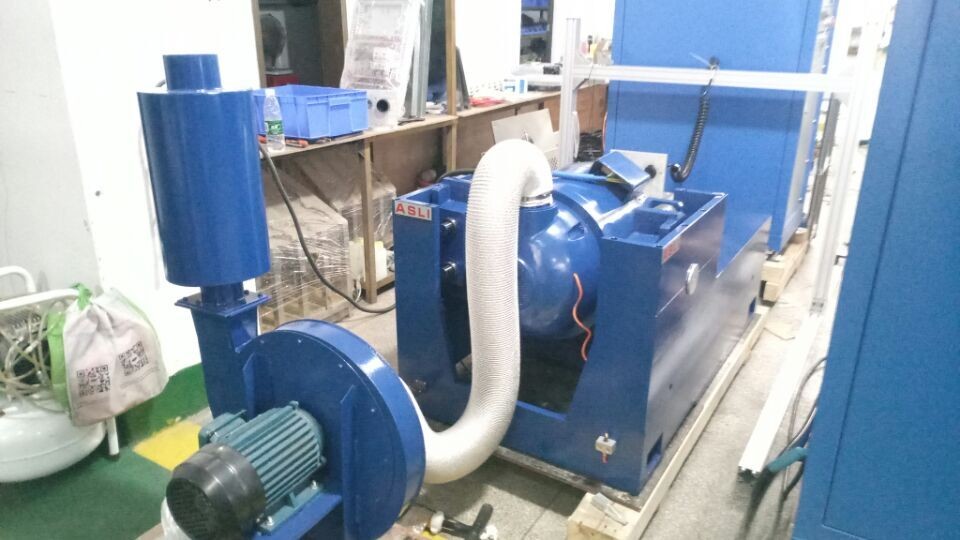

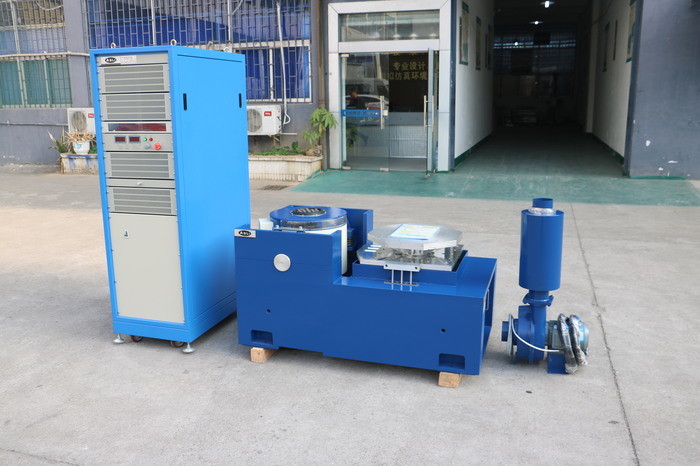

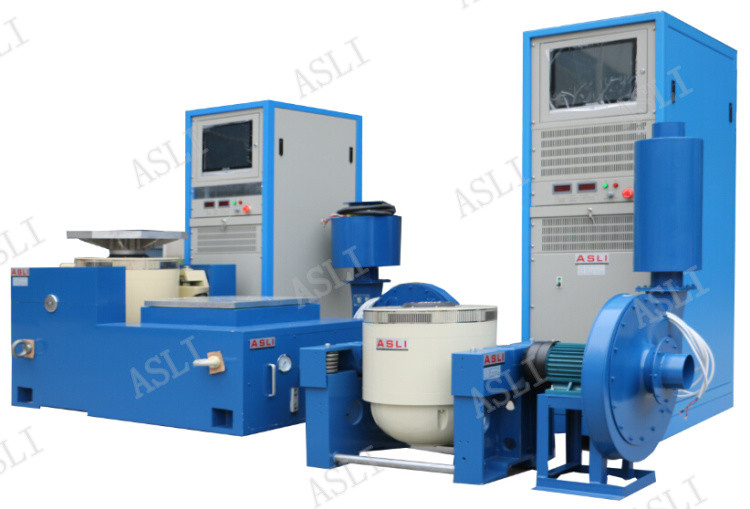

Máy kiểm tra rung động điện từ tần số cao bao gồm các thành phần sau:
- Bàn kiểm tra rung động
- Bộ khuếch đại công suất
- Quạt làm mát

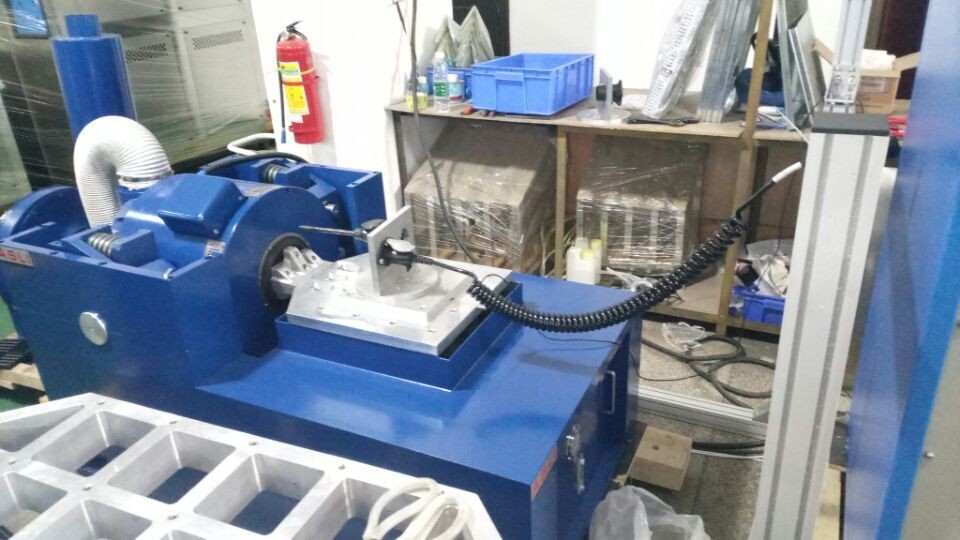

- Bàn trượt
- Bộ mở rộng dọc
- Trong một bàn tải nhỏ, gia tốc và tần số làm việc cao hơn được thực hiện, cải thiện khả năng tải và hiệu suất tổng thể của bàn máy.
- Bàn ngang và bàn rung là loại tích hợp với cấu trúc hoàn hảo, mang lại sự tiện lợi cho việc lắp đặt và điều chỉnh.
- Rãnh áp lực tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải lệch.
- Bơm dầu tích hợp với cấu trúc tốt và vận hành dễ dàng.
Bàn mở rộng dọc VT và các kẹp được chỉ định được tính toán chính xác và thiết kế tỉ mỉ để đảm bảo khách hàng đạt được hiệu suất tốt nhất theo thông số kỹ thuật hoàn hảo.
Câu hỏi thường gặp:
Q1: Máy lắc rung điện động là gì?
RE: Máy lắc rung điện động là một hệ thống kiểm tra được sử dụng để mô phỏng các điều kiện rung động mà sản phẩm có thể gặp phải trong quá trình vận chuyển, vận hành hoặc sử dụng. Nó được sử dụng rộng rãi cho các bài kiểm tra độ tin cậy, độ bền và đủ điều kiện.
Q2: Có thể kiểm tra những sản phẩm nào?
RE: Nó có thể được sử dụng cho các bộ phận điện tử, phụ tùng ô tô, pin, linh kiện hàng không vũ trụ, sản phẩm điện, bao bì, thiết bị liên lạc và các sản phẩm khác yêu cầu kiểm tra rung động.
Q3: Máy lắc có thể thực hiện những bài kiểm tra rung động nào?
RE: Tùy thuộc vào cấu hình hệ thống, nó có thể thực hiện rung động hình sin, rung động ngẫu nhiên, kiểm tra sốc, tìm kiếm cộng hưởng, quét tần số và các bài kiểm tra rung động có thể lập trình khác.
Q4: Tần số kiểm tra tối đa là bao nhiêu?
RE: Tần số tối đa phụ thuộc vào mẫu mã và cấu hình. Có nhiều mẫu máy lắc khác nhau cho các yêu cầu tần số khác nhau. Vui lòng cung cấp dải tần số yêu cầu của bạn để chúng tôi có thể đề xuất một mẫu phù hợp.
Q5: Làm thế nào để chọn đúng mẫu máy lắc?
RE: Các yếu tố chính bao gồm:
- Trọng lượng mẫu tối đa
- Kích thước mẫu
- Hướng rung động yêu cầu
- Dải tần số
- Gia tốc tối đa
- Độ dịch chuyển
- Tiêu chuẩn kiểm tra rung động yêu cầu
Dựa trên các thông số này, chúng tôi có thể đề xuất một hệ thống máy lắc phù hợp.
Q6: Máy lắc có thể thực hiện cả rung động dọc và ngang không?
RE: Có. Tùy thuộc vào cấu hình, hệ thống có thể được cung cấp với thiết lập kiểm tra dọc, thiết lập kiểm tra ngang hoặc cả hai.
Q7: Nó có thể thực hiện kiểm tra rung động ngẫu nhiên không?
RE: Có. Một bộ điều khiển rung động phù hợp có thể được cấu hình cho kiểm tra rung động ngẫu nhiên, bao gồm các cấu hình kiểm tra dựa trên PSD.
Q8: Nó có thể thực hiện kiểm tra sốc không?
RE: Có, với điều kiện hệ thống máy lắc được chọn có đủ lực, độ dịch chuyển và khả năng gia tốc cho cấu hình sốc yêu cầu.
Máy lắc rung điện động mang lại một số lợi thế cho việc kiểm tra rung động tần số cao:
- Dải tần số rộng: Phù hợp cho cả kiểm tra rung động tần số thấp và tần số cao, đặc biệt cho các bộ phận điện tử và ô tô.
- Độ chính xác điều khiển cao: Tần số, gia tốc, độ dịch chuyển, vận tốc và thời gian kiểm tra có thể được kiểm soát chính xác.
- Phản hồi nhanh: Hệ thống truyền động điện động phản ứng nhanh với tín hiệu điều khiển, làm cho nó phù hợp với các bài kiểm tra rung động quét.
- Đầu ra rung động ổn định: Điều khiển vòng kín giúp duy trì mức rung động ổn định trong suốt quá trình kiểm tra.
- Kiểm tra có thể lập trình: Các thông số kiểm tra như dải tần số, tốc độ quét, gia tốc và số chu kỳ có thể được lập trình tự động.
- Phù hợp cho kiểm tra tần số cao: Đặc biệt phù hợp cho PCB/PCBA, điện tử ô tô, cảm biến, đầu nối, pin và các bộ phận điện tử khác.
- Tự động hóa cao: Các chương trình kiểm tra có thể được lưu và thực thi tự động, cải thiện hiệu quả và khả năng lặp lại của quá trình kiểm tra.
