Hệ thống kiểm tra độ rung tần số cao theo chiều dọc + rung động ngang Đáp ứng tiêu chuẩn MIL-STD
Chi tiết sản phẩm
| lực rung: | 30KN | Ứng dụng: | ắc quy, phụ tùng ô tô |
|---|---|---|---|
| Tiêu chuẩn kiểm tra: | Tiêu Chuẩn MIL-STD | Tăng tốc: | 100g |
| Bài kiểm tra: | sin, ngẫu nhiên, sốc | đầu vào: | 1 kênh |
| Sự dịch chuyển: | 100mm | hướng rung: | rung dọc + ngang |
| Làm nổi bật |
Hệ thống kiểm tra độ rung tiêu chuẩn MIL-STD,Hệ thống kiểm tra độ rung tần số cao 30KN,Thiết bị kiểm tra độ rung ngang dọc |
||
Mô tả sản phẩm
Hệ thống kiểm tra rung động tiên tiến này mô phỏng môi trường rung động thực tế trong điều kiện phòng thí nghiệm được kiểm soát, cho phép đánh giá chính xác cường độ tác động và độ tin cậy hoạt động trên nhiều ứng dụng kiểm tra rung động.
Bằng cách tái tạo các mô phỏng hình sin, ngẫu nhiên, tìm kiếm và giữ cộng hưởng, sốc cổ điển và mô hình đường bộ, hệ thống cung cấp hỗ trợ thiết yếu cho việc đảm bảo chất lượng sản phẩm và nghiên cứu và phát triển sản phẩm mới.
Các tiêu chuẩn tuân thủ: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS và hơn thế nữa.
Tải xuống Bảng dữ liệu Máy kiểm tra rung động tần số cao ES-30 (PDF)
| Mô hình |
Định mức Hình sin Lực (N) |
Định mức Ngẫu nhiên Lực (N) |
Tần số Phạm vi (Hz) |
Định mức Gia tốc (m/s²) |
Định mức Tốc độ (m/s) |
Định mức Độ dịch chuyển (p-p) mm |
Tối đa. Tải trọng (Kg) |
Di chuyển Cuộn dây (Kg) |
Kích thước của di chuyển Cuộn dây (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

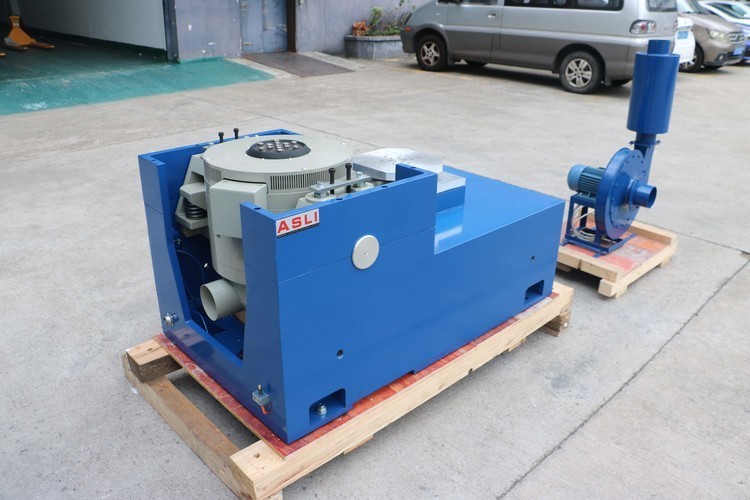

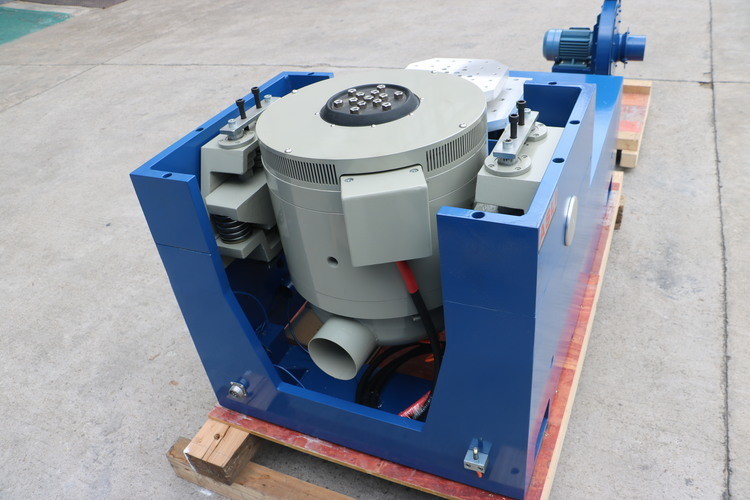

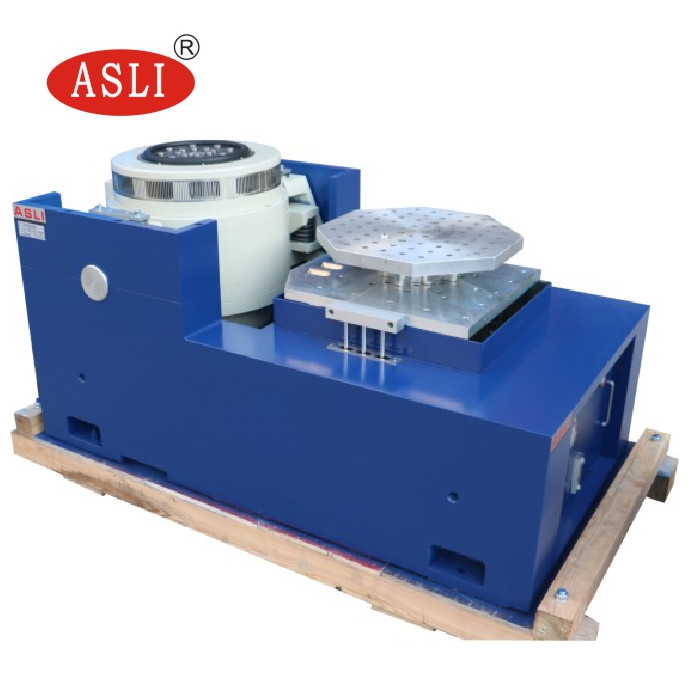

Hệ thống kiểm tra rung động tần số cao theo chiều dọc + chiều ngang được thiết kế đặc biệt cho hoạt động kéo dài, thời gian dài. Cả hai chế độ rung dọc và ngang đều đạt được thông qua việc lắp đặt đế chống rung.
Nền tảng tiêu chuẩn được trang bị thiết bị cách ly sốc túi khí hiệu suất cao, giảm thiểu sự truyền rung động đến cấu trúc tòa nhà. Trong hầu hết các trường hợp, không cần móng bổ sung.

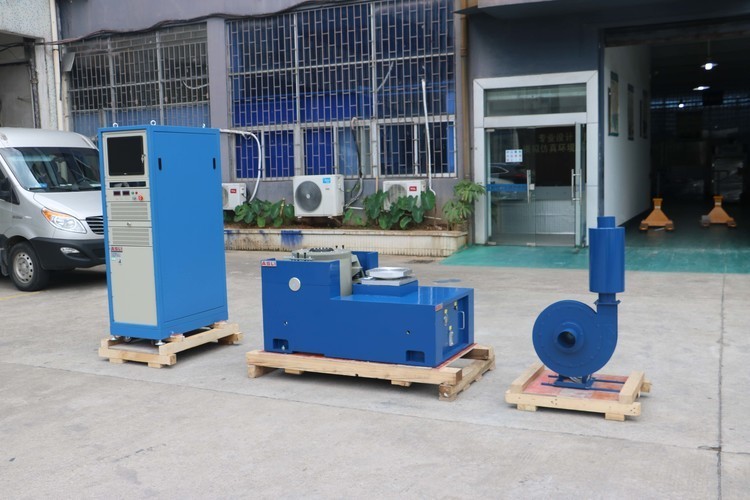

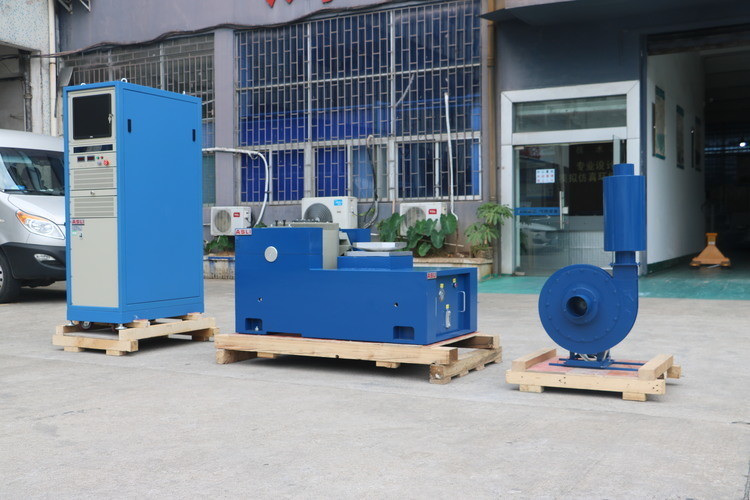

Một hệ thống kiểm tra rung động hoàn chỉnh bao gồm một bộ rung, bộ khuếch đại công suất và hệ thống điều khiển đo rung động. Nó được thiết kế theo các tiêu chuẩn quốc gia và quốc tế có liên quan — bao gồm MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS và BS — cung cấp hỗ trợ kỹ thuật đầy đủ để thiết lập các quy trình kiểm tra chất lượng sản phẩm.
- Tư vấn kỹ thuật: hướng dẫn phương pháp kiểm tra, lập kế hoạch phòng thí nghiệm và các đề xuất
- Lựa chọn thiết bị: các phương án lựa chọn và hỗ trợ FAQ
- Thiết kế sơ đồ kiểm tra sản phẩm
- Giao tiếp với khách hàng và báo cáo tiến độ
- Đào tạo kỹ thuật: vận hành thiết bị, bảo trì hàng ngày, chẩn đoán lỗi phổ biến và khắc phục sự cố
- Hỗ trợ kỹ thuật: các dịch vụ trả phí chuyên biệt có sẵn dựa trên yêu cầu của khách hàng
Câu hỏi thường gặp:
Q1: Máy rung điện động là gì?
RE: Máy rung điện động là một hệ thống kiểm tra được sử dụng để mô phỏng các điều kiện rung động mà sản phẩm có thể gặp phải trong quá trình vận chuyển, vận hành hoặc sử dụng. Nó được sử dụng rộng rãi cho các bài kiểm tra độ tin cậy, độ bền và đủ điều kiện.
Q2: Có thể kiểm tra những sản phẩm nào?
RE: Nó có thể được sử dụng cho các bộ phận điện tử, phụ tùng ô tô, pin, linh kiện hàng không vũ trụ, sản phẩm điện, bao bì, thiết bị liên lạc và các sản phẩm khác yêu cầu kiểm tra rung động.
Q3: Máy rung có thể thực hiện những bài kiểm tra rung động nào?
RE: Tùy thuộc vào cấu hình hệ thống, nó có thể thực hiện rung hình sin, rung ngẫu nhiên, kiểm tra sốc, tìm kiếm cộng hưởng, quét tần số và các bài kiểm tra rung động có thể lập trình khác.
Q4: Tần số kiểm tra tối đa là bao nhiêu?
RE: Tần số tối đa phụ thuộc vào mẫu mã và cấu hình. Có nhiều mẫu máy rung khác nhau cho các yêu cầu tần số khác nhau. Vui lòng cung cấp phạm vi tần số yêu cầu của bạn để chúng tôi có thể đề xuất một mẫu phù hợp.
Q5: Làm thế nào để chọn đúng mẫu máy rung?
RE: Các yếu tố chính bao gồm:
- Trọng lượng mẫu tối đa
- Kích thước mẫu
- Hướng rung yêu cầu
- Phạm vi tần số
- Gia tốc tối đa
- Độ dịch chuyển
- Tiêu chuẩn kiểm tra rung động yêu cầu
Dựa trên các thông số này, chúng tôi có thể đề xuất một hệ thống máy rung phù hợp.
Q6: Máy rung có thể thực hiện cả rung động theo chiều dọc và chiều ngang không?
RE: Có. Tùy thuộc vào cấu hình, hệ thống có thể được cung cấp với thiết lập kiểm tra dọc, thiết lập kiểm tra ngang hoặc cả hai.
Q7: Nó có thể thực hiện kiểm tra rung động ngẫu nhiên không?
RE: Có. Một bộ điều khiển rung động phù hợp có thể được cấu hình cho kiểm tra rung động ngẫu nhiên, bao gồm cả các cấu hình kiểm tra dựa trên PSD.
Q8: Nó có thể thực hiện kiểm tra sốc không?
RE: Có, với điều kiện hệ thống máy rung được chọn có đủ khả năng về lực, độ dịch chuyển và gia tốc cho cấu hình sốc yêu cầu.
Máy rung điện động mang lại nhiều lợi thế cho việc kiểm tra rung động tần số cao:
- Dải tần số rộng: Phù hợp cho cả kiểm tra rung động tần số thấp và tần số cao, đặc biệt đối với các bộ phận điện tử và ô tô.
- Độ chính xác điều khiển cao: Tần số, gia tốc, độ dịch chuyển, vận tốc và thời gian kiểm tra có thể được kiểm soát chính xác.
- Phản hồi nhanh: Hệ thống truyền động điện động phản ứng nhanh với tín hiệu điều khiển, làm cho nó phù hợp với các bài kiểm tra rung động quét.
- Đầu ra rung động ổn định: Điều khiển vòng kín giúp duy trì mức rung động ổn định trong suốt quá trình kiểm tra.
- Kiểm tra có thể lập trình: Các thông số kiểm tra như dải tần số, tốc độ quét, gia tốc và số chu kỳ có thể được lập trình tự động.
- Phù hợp cho kiểm tra tần số cao: Đặc biệt phù hợp cho PCB/PCBA, điện tử ô tô, cảm biến, đầu nối, pin và các bộ phận điện tử khác.
- Tự động hóa cao: Các chương trình kiểm tra có thể được lưu và thực thi tự động, cải thiện hiệu quả và khả năng lặp lại của bài kiểm tra.
Để biết thêm thông tin về máy rung tần số cao của chúng tôi, vui lòng gửi yêu cầu cho chúng tôi. Chúng tôi rất sẵn lòng hỗ trợ các yêu cầu kiểm tra cụ thể của bạn.
