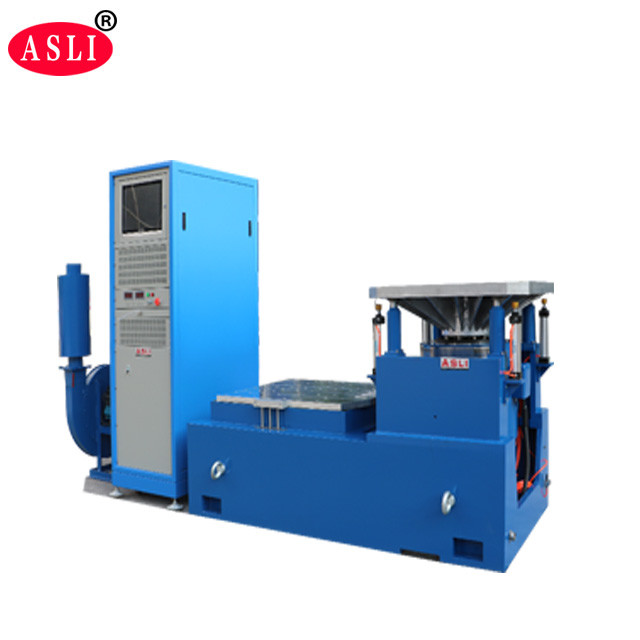

ISTA / ASTM Gói Độ bền Toàn vẹn Máy thử rung ngẫu nhiên Máy kiểm tra rung động tùy chỉnh
Product Details
| Ứng dụng: | vật liệu, phụ tùng ô tô, bao bì, đồ gia dụng | Điện áp: | 380V |
|---|---|---|---|
| Dịch vụ hậu mãi được cung cấp: | Hỗ trợ kỹ thuật video,Hỗ trợ trực tuyến,Kỹ sư sẵn sàng bảo trì máy móc ở nước ngoài,Dịch vụ bảo trì | Các ngành áp dụng: | công nghiệp quốc phòng, dân dụng, điện tử, ô tô, phụ tùng, điện tử, hàng không |
| Tên sản phẩm: | hệ thống kiểm tra độ rung | Lực lắc: | 60kN |
| Thích hợp cho: | Tải tối đa 500kg vật phẩm thử nghiệm | Dải tần số: | 3~2800HZ |
| Làm nổi bật |
Kiểm tra độ rung gói ASTM,Kiểm tra độ rung gói 380V,Máy lắc rung tần số cao ISTA |
||
Product Description
Máy thử rung rung ngẫu nhiên được thiết kế để đánh giá tính toàn vẹn sức mạnh của gói theo tiêu chuẩn ISTA và ASTM.Nó cung cấp một phương tiện kỹ thuật đáng tin cậy để xác nhận hiệu suất bao bì trong suốt chu kỳ phân phối.
Hệ thống giúp bạn đạt được các mục tiêu sau trong chương trình kiểm tra gói của bạn:
- Xác minh sự phù hợp cho các ứng dụng sử dụng cuối
- Giúp giải quyết các vấn đề với thiết kế bao bì hiện tại
- Xác định khả năng tiết kiệm chi phí trong các vật liệu và quy trình đóng gói
- Cung cấp một phương tiện kỹ thuật để so sánh các lựa chọn gói khách quan
- Xác định hoặc xác minh rằng các yêu cầu của thông số kỹ thuật, quy định hoặc hợp đồng được đáp ứng
- Cung cấp dữ liệu tiêu chuẩn cho tài liệu đảm bảo chất lượng
- Cung cấp bằng chứng về trách nhiệm sản phẩm, bằng sáng chế hoặc tuyên bố sản phẩm
- Dự đoán hiệu suất của một gói trong quá trình phân phối và sử dụng bởi khách hàng của bạn
Để giúp chúng tôi đề xuất mô hình phù hợp nhất cho ứng dụng của bạn, vui lòng chuẩn bị các chi tiết sau đây và gửi chúng cùng với yêu cầu của bạn:
- Mô tả mẫu vật
- Khối lượng thử nghiệm mẫu
- Kích thước mẫu
- Mô hình thử nghiệm (nếu có)
- Tốc độ gia tốc tối đa của thử nghiệm
- Hướng thử: trục X, Y, Z hoặc chỉ hướng Z
| Thông số kỹ thuật hệ thống | |
|---|---|
| Mô hình hệ thống | ES-60 |
| Phạm vi tần số (Hz) | 3 ~ 2800 |
| Sức mạnh định lượng Sinus (N) | 60000 |
| Năng lượng định số Tỷ lệ ngẫu nhiên (N) | 60000 |
| Sức mạnh định số Chấn động (N) | 120000 |
| Tốc độ gia tốc tối đa sinus (m/s2) | 1000 |
| Tốc độ gia tốc tối đa Random (m/s2 rms) | 1000 |
| Tốc độ gia tốc tối đa ∙ Sốc (m/s2) | 2000 |
| Tốc độ tối đa (m/s) | 1.8 |
| Tốc độ tối đa Động lực (m/s) | 1.8 |
| Động lượng tối đa ️ Đi bộ tối đa (mm p-p) | 51 |
| Khối lượng cuộn dây di chuyển | 50 kg |
| Kích thước của cuộn dây di chuyển | đường kính 450 mm |
| Trọng lượng tối đa | 750 kg |
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (kg) | Vòng di chuyển (kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢ 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Ví dụ về hồ sơ thử rung ngẫu nhiên
- Một bộ xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch hai từ với rò rỉ luồng từ thấp, cấu trúc nhỏ gọn và bố cục hợp lý.
- Các vòng bi cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn
- Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, cung cấp tiện lợi cài đặt di động.
- Công nghệ tiên tiến trong hệ thống di chuyển đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi với hiệu ứng bong bóng nhỏ, tăng công suất bàn rung và cải thiện hiệu suất tần số thấp.
Các thông số kỹ thuật của bảng rung ngang (kiểm tra trục X, Y)
Các thông số kỹ thuật của bảng rung thẳng đứng (kiểm tra trục Z)
