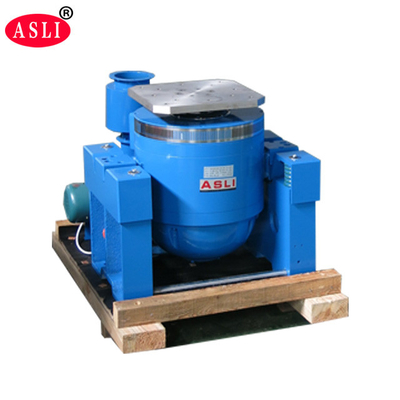

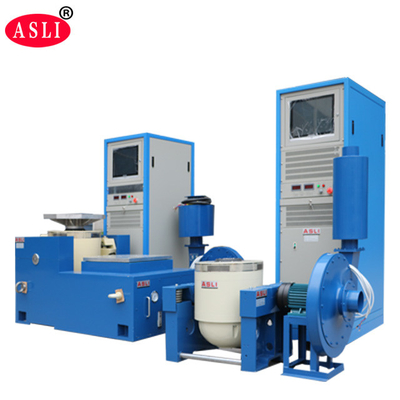

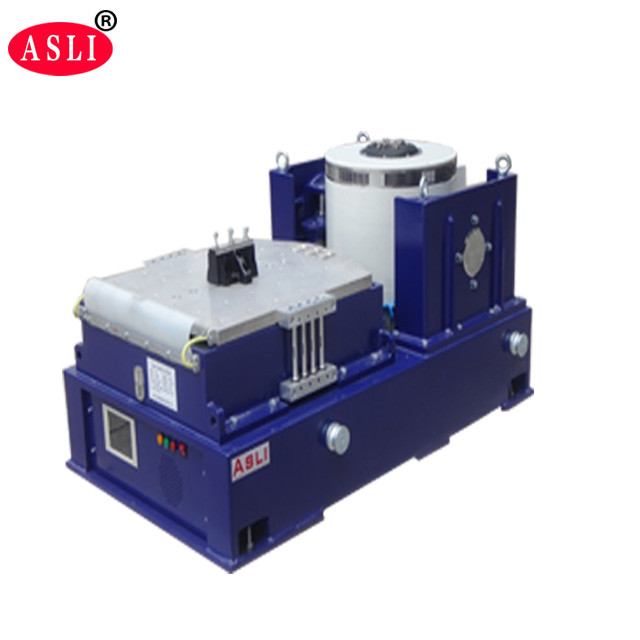

Hệ thống lắc điện động 350000N, Thiết bị phòng thí nghiệm rung động IEC62133
Product Details
| Dải tần (HZ):: | 3-3500 | Gia tốc định mức (m/s2): 0~1000: | 0~1000 |
|---|---|---|---|
| Lực sin định mức:: | 1000~350000 | Tải tối đa:: | 70~4500kg |
| Cuộn dây chuyển động:: | 2,5 ~ 300kg | Kích thước của cuộn dây di chuyển:: | Φ150~Φ870mm |
| hướng rung: | dọc hoặc x, y, z rung động | ||
| Làm nổi bật |
350000N hệ thống rung điện động lực học,Thiết bị phòng thí nghiệm rung động IEC62133,máy rung tần số cao |
||
Product Description
Chúng tôi là một nhà sản xuất của ES-20 kỹ thuật số điện động học loại Vibration Tester và cao tần số rung thử nghiệm máy loạt.Các sản phẩm này áp dụng các công nghệ hiện đại tiên tiến bao gồm một cấu trúc mạch hai từ tính, vòng tròn hoạt động xương tự tạo, hỗ trợ trên không, vòng bi cuộn và hướng dẫn tuyến tính, và cách ly trunnion.Xét nghiệm rung động xoang ba trục và thử nghiệm rung động tình cờ băng thông rộng, cũng như các xét nghiệm xung cổ điển (nửa sinus, trapezoidal, sóng răng cưa) và các xét nghiệm phổ phản ứng sốc.
Các sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện, thiết bị gia dụng và các lĩnh vực khác.
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (Kg) | Vòng di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢ 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Một bộ xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch hai từ với rò rỉ luồng từ thấp, cấu trúc nhỏ gọn và bố cục hợp lý.
- Lối xích cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn
- Trunnion nền tảng cách ly dành riêng cho việc sử dụng hormone, với cài đặt di động thuận tiện.
- Công nghệ tiên tiến hệ thống di chuyển xung quanh đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát.
- Độ cứng tĩnh và độ cứng động của bong bóng nhỏ mang, tăng công suất bàn rung và cải thiện hiệu suất tần số thấp.
| Mô hình | Kích thước băng ghế (mm) | Phạm vi tần số (Hz) | Trọng lượng của các bộ phận di chuyển (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ¢ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5 ¢ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 ¢ 800 5 ¢ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5 ¢ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 51500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
| Mô hình | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước băng ghế |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Bên tròn) | 220 | 350 | Φ1200 |
Chúng tôi là một nhà sản xuất thiết bị thử nghiệm với một lịch sử lâu dài.chúng tôi đã dành riêng mình cho thiết bị thử nghiệm môi trường mô phỏng và rung động cơ học và máy thử nghiệm cú sốcCác ES-20 kỹ thuật số điện động học loại rung thử và cao tần số rung thử máy là các sản phẩm ngôi sao của chúng tôi, và chúng tôi đã nhận được chứng nhận CE cho máy này.
PP phim đầu tiên, sau đó bọt 10mm giữa máy và trường hợp, và bên ngoài là một trường hợp gỗ dán xuất khẩu tiêu chuẩn.
