Hệ thống kiểm tra rung động cơ học ES-10.pdf
XYZ Axis Electrodynamic High Frequency Vibration Tester cho thử nghiệm rung pin UN38.3
Tiêu chuẩn thử nghiệm:
GB/T 31486-2015
UL 1642:2012 < Tiêu chuẩn cho pin lithium>
UL 2054: 2012 < Pin gia dụng và thương mại>
UN38.3 ((2012)
IEC62133-2:2017 < Yêu cầu an toàn cho các tế bào thứ cấp có dấu di động, và cho pin được làm từ chúng, để sử dụng trong các ứng dụng di động - Phần 2: Hệ thống lithium>
Thiết bị thử nghiệm bảng rung động mô phỏng vận chuyểncó thể được hoàn thành trong X,Y,Z ba trục xoắn ốc rung động thử nghiệm và băng thông rộng thử nghiệm xoắn ốc ngẫu nhiên, được hoàn thành bởi cổ điển (nửa - xoắn ốc, trapezoidal,sóng răng cưa) thử nghiệm phổ phản ứng xung và sốcCác sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện, truyền thông, thiết bị gia dụng và các lĩnh vực khác.
Các thông số kỹ thuật của máy thử rung:
| Mô hình |
Đánh giá sinus Lực lượng(N) |
Đánh giá ngẫu nhiên Lực lượng(N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Đánh giá khôngvị trí (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
Đặc điểm:
1. Xương xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. 2 mạch từ tính, rò rỉ dòng từ thấp, cấu trúc nhỏ gọn và hợp lý.
3Rocker Rod vòng bi lăn thẳng và nhập khẩu định hướng cơ thể composite độ cứng định hướng, khả năng tải đặc.
4. Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, việc lắp đặt tiện nghi di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng xoay động của độ tin cậy cao.
6Thiết kế ống dẫn mới và tăng hiệu ứng làm mát.
Các tính năng của băng ghế dài dọc:
VT dọc mở rộng bàn và cụ thể kẹp, tính toán chính xác, thiết kế phức tạp, để đảm bảo khách hàng có được hiệu suất tốt nhất theo cấu trúc hoàn hảo,Vật liệu chất lượng cao và chế tạo.
Các thông số kỹ thuật của bộ mở rộng dọc:
| Mô hình | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước băng ghế |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
.
Các đặc điểm đứng ngang:
Trong băng tải tải nhỏ để nhận ra tăng tốc và tần số làm việc cao hơn, để cải thiện khả năng tải và hiệu suất của toàn bộ băng tải máy.
Bàn ghế ngang và băng ghế rung là loại tích hợp, với cấu trúc hoàn hảo, thuận tiện để cài đặt và điều chỉnh.
Đường áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải thiên vị.
Bơm dầu tích hợp, cấu trúc tốt và dễ vận hành.

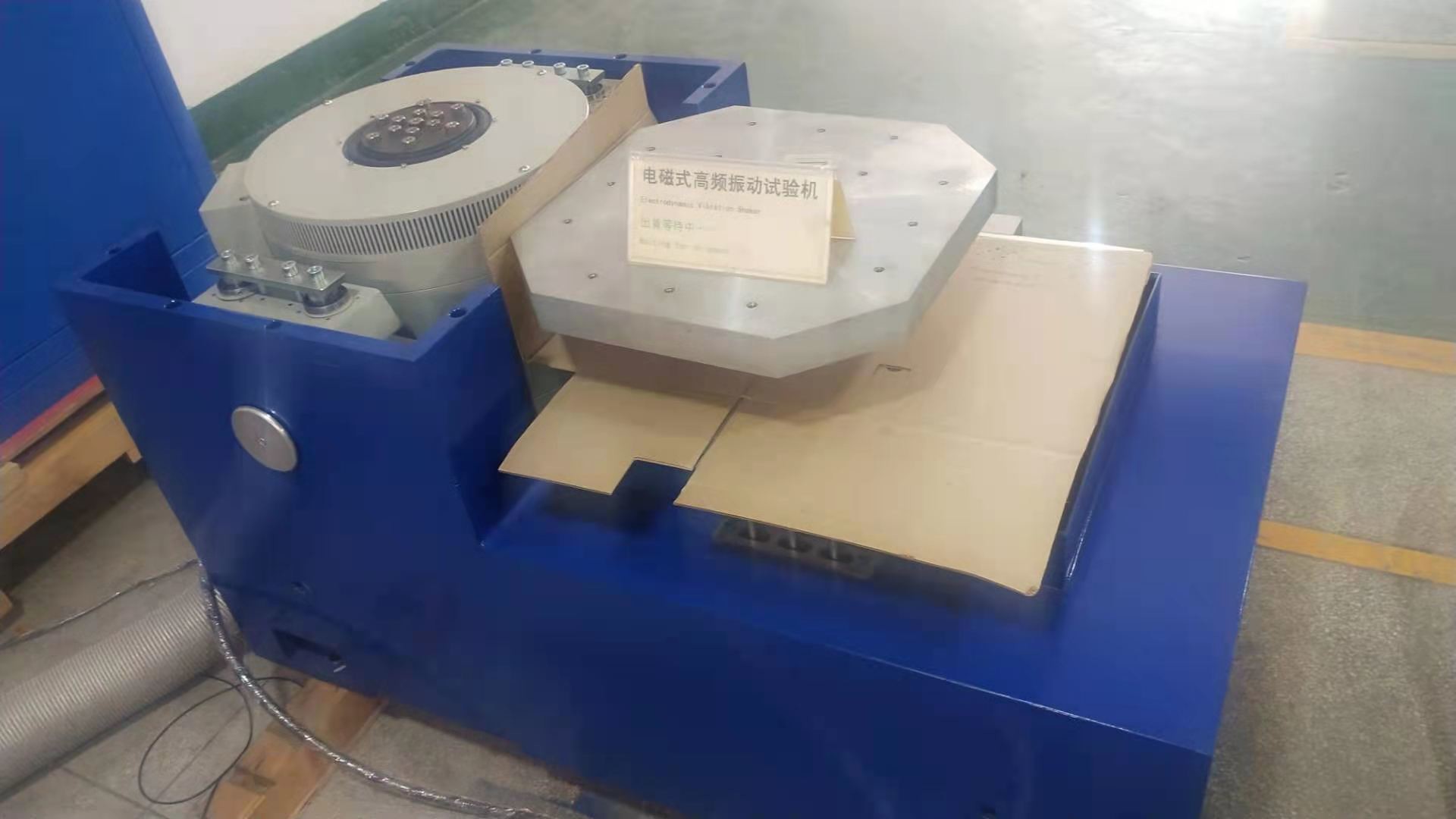

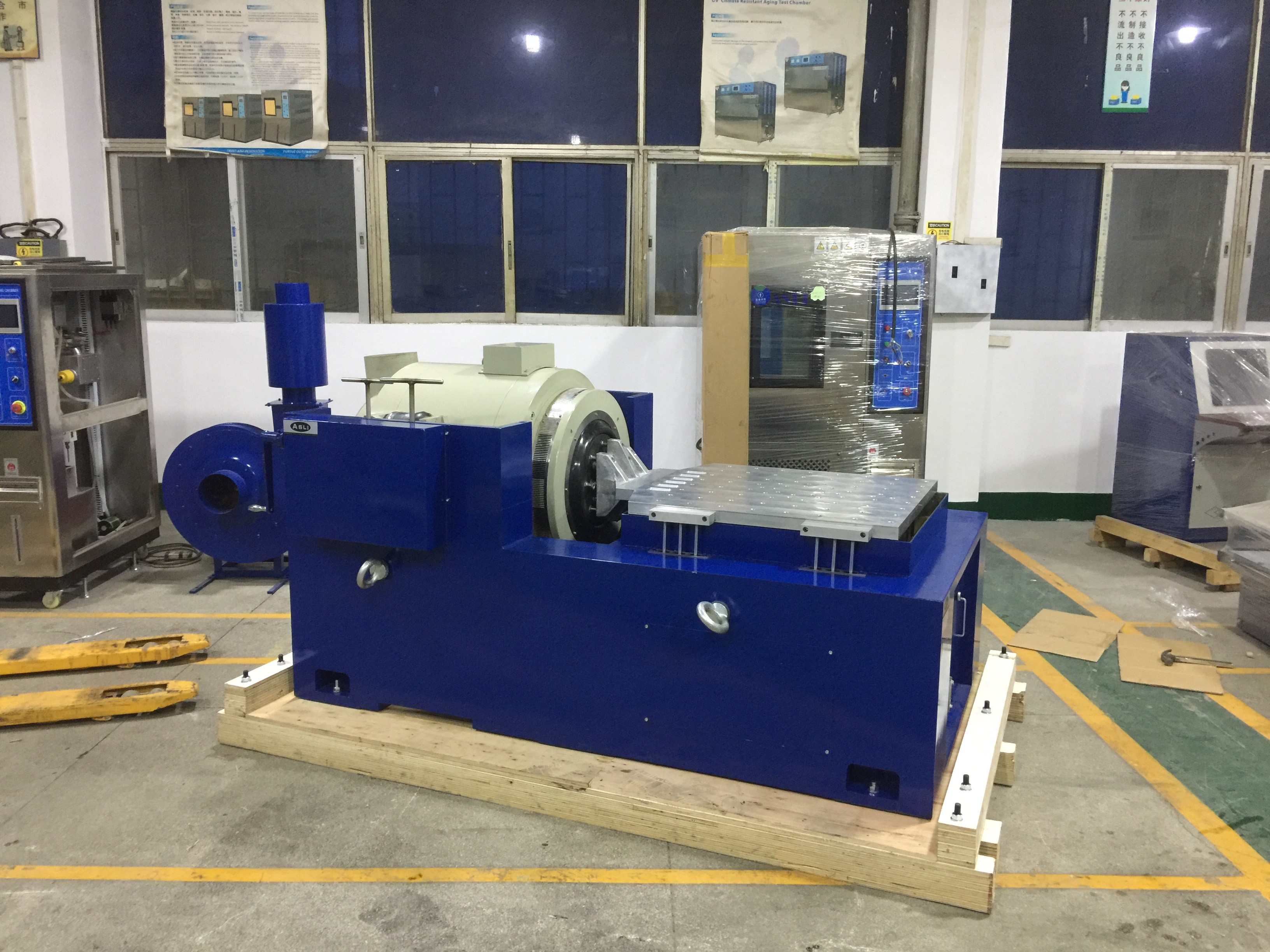

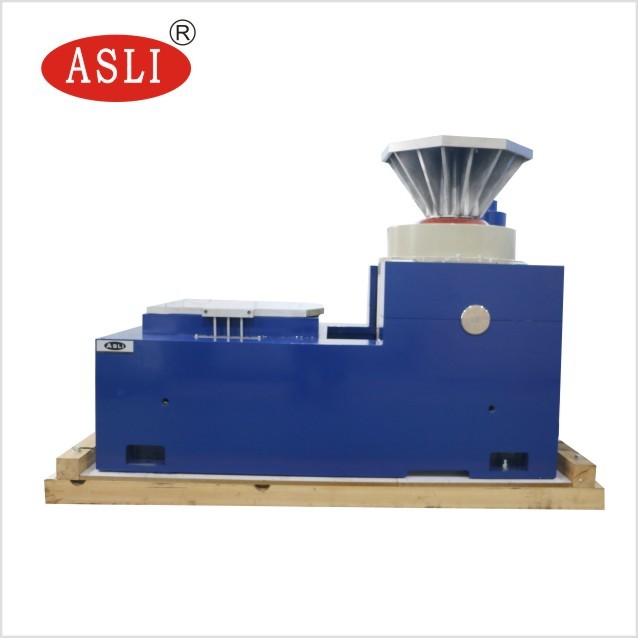

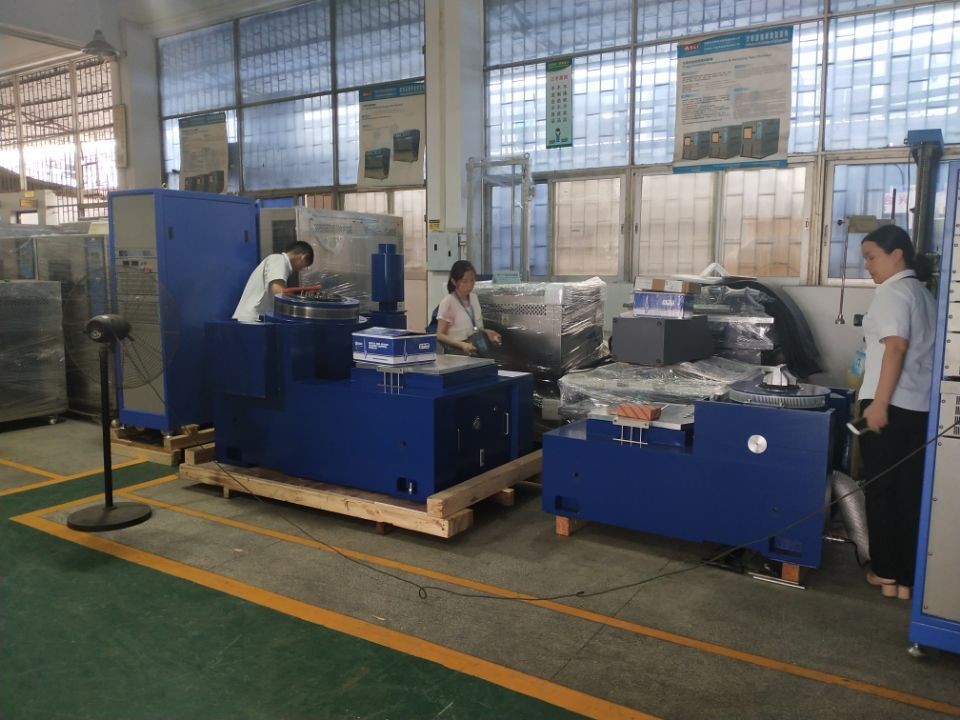

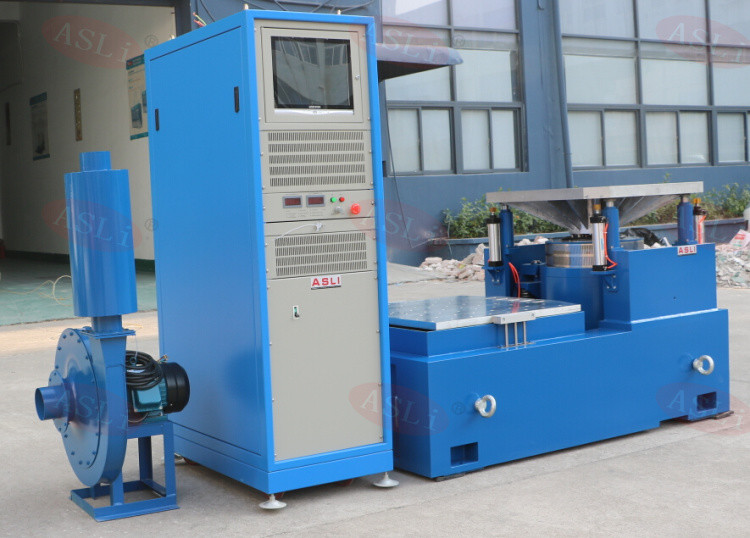

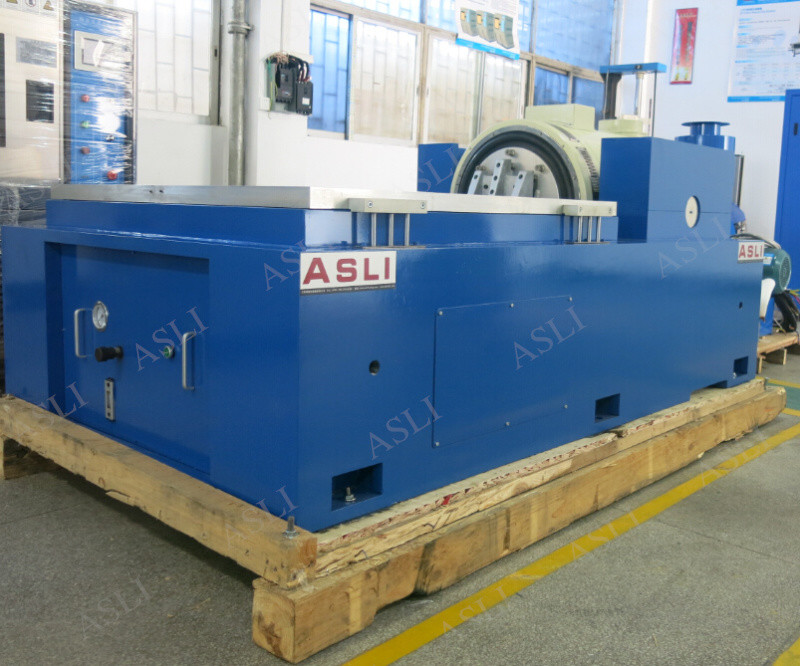

Hình ảnh để tham khảo:
