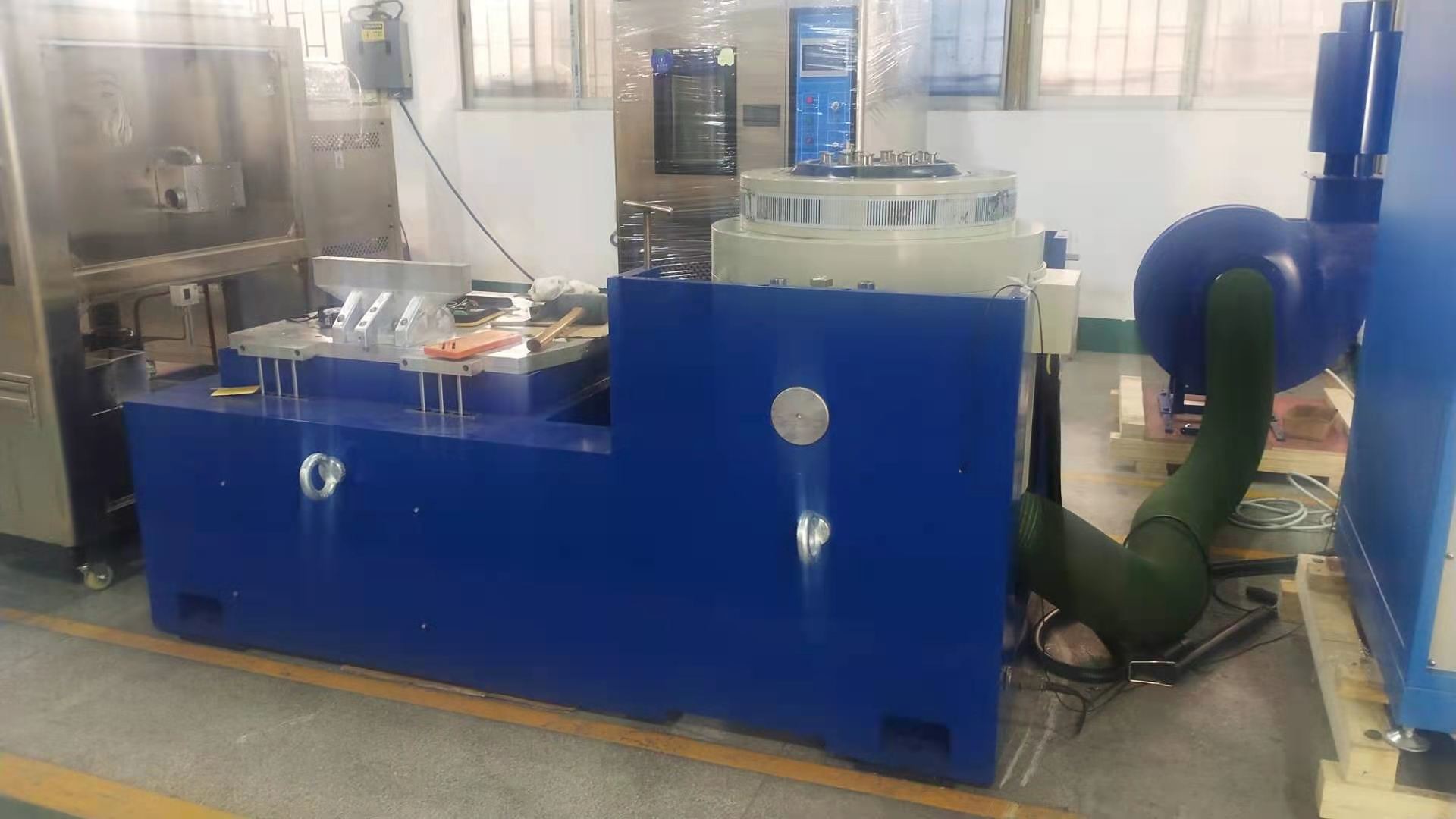

Máy kiểm tra rung động xoang để kiểm tra rung động tăng tốc với phổ phản ứng sốc
Ứng dụng của máy thử rung động là gì?
High Frequency Vibration Shaker áp dụng "cấu trúc mạch hai từ tính", "vòng tròn hoạt động xương tự tạo", "Hỗ trợ trên không" và "những vòng bi và hướng dẫn tuyến tính","trunnion isolation" công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể được hoàn thành trong X, Y, Z ba trục rung động xoang và băng thông rộng thử nghiệm rung động ngẫu nhiên, được hoàn thành bằng các cổ điển (nửa - sinus) xung và phản ứng cú sốc thử nghiệm phổ.Nó được sử dụng rộng rãi trong quốc phòng., vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện, truyền thông, thiết bị gia dụng và các lĩnh vực khác.
Các thông số:
(1) Lực định số: lực sinus 6000N; lực ngẫu nhiên 6000N; lực va chạm 12000N;
(2) Phạm vi tần số: 5Hz đến 3500Hz, tần số cố định, quét qua lại, sinus, ngẫu nhiên, sốc
(3) Chế độ tần số quét: tuyến tính, logarithmic, quét qua lại, tần số cố định
(4) Thời gian tần số quét: 1 đến 32767
(5) Thời gian tần số quét: tần số cố định / một 1-3600mins, đường cong tần số quét có thể được hiển thị.
(6) Tốc độ gia tốc tối đa 1000m/s2(không tải)
(7) Trọng lượng tối đa 180kg
(8) Max. Displacement: 25mm p-p (không tải), hai đỉnh
(9) Sự dịch chuyển tác động: 25 mm
(10) Trọng lượng cuộn dây di chuyển: 6,5kg
(11) Hướng rung động: thẳng đứng
(12) Sóng rung: sinus, ngẫu nhiên, sốc
(13) đường kính của cuộn dây di chuyển: Φ230 mm
(14) Kích thước hệ thống rung ((mm): W850xH750xD550mm
(15) Trọng lượng hệ thống rung động: 590kg

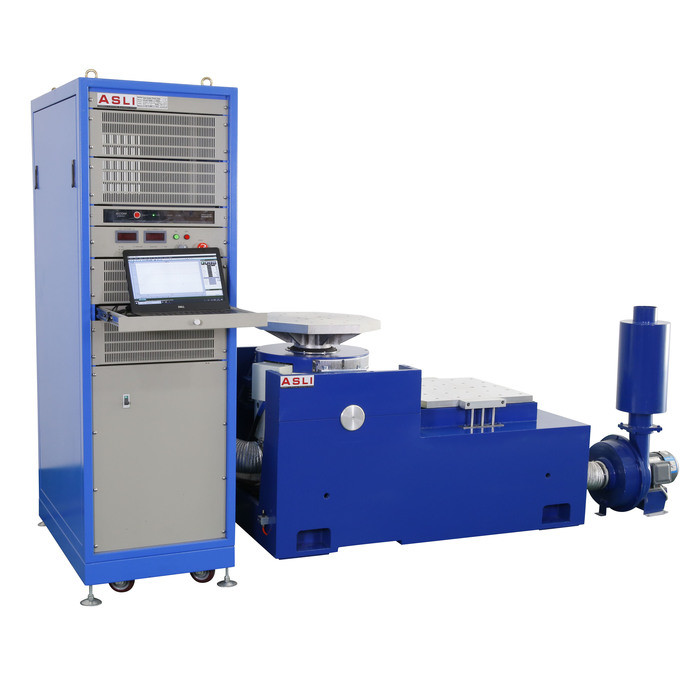

2-2 Chi tiết về các thành phần rung động
(1) Máy tạo rung động 1 bộ
(2) Máy điều khiển rung động 1 bộ
(3) Phòng kết nối truyền thông 1 thiết lập
(4) Bộ khuếch đại năng lượng DA-6 1 bộ
(5) Phần mềm trình điều khiển 1 bộ
(7) Phần mềm trình điều khiển 1 bộ
(8) Hệ thống làm mát 1 bộ
(9) Máy tính công nghiệp 1 bộ
Các thông số kỹ thuật:
| Tên | Bàn rung đóng gói/bàn rung kiểm tra cho phụ tùng ô tô | ||||||||
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số ((m/s) | Di chuyển số (p-p) mm | Max. Load (Kg) | cuộn dây di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
