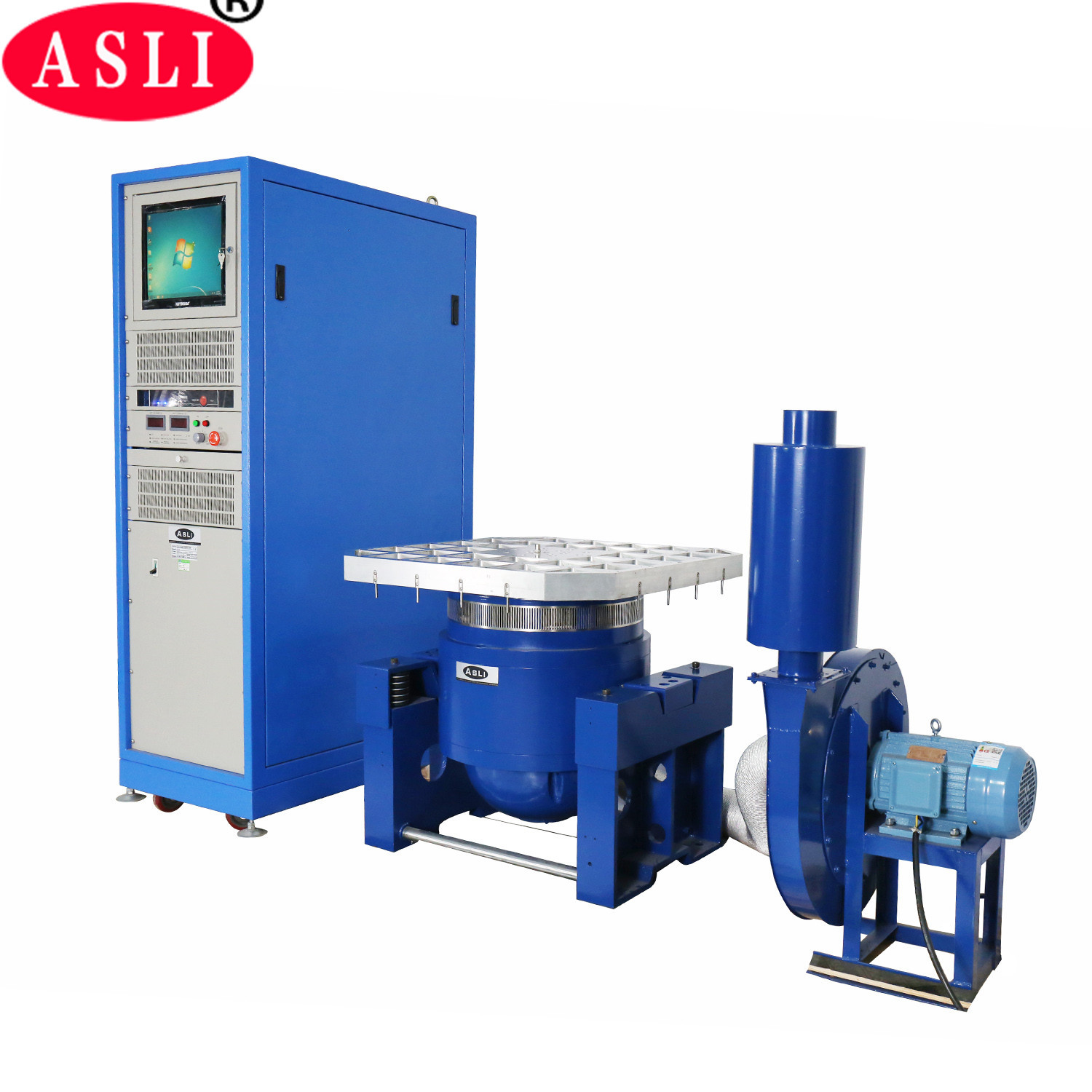

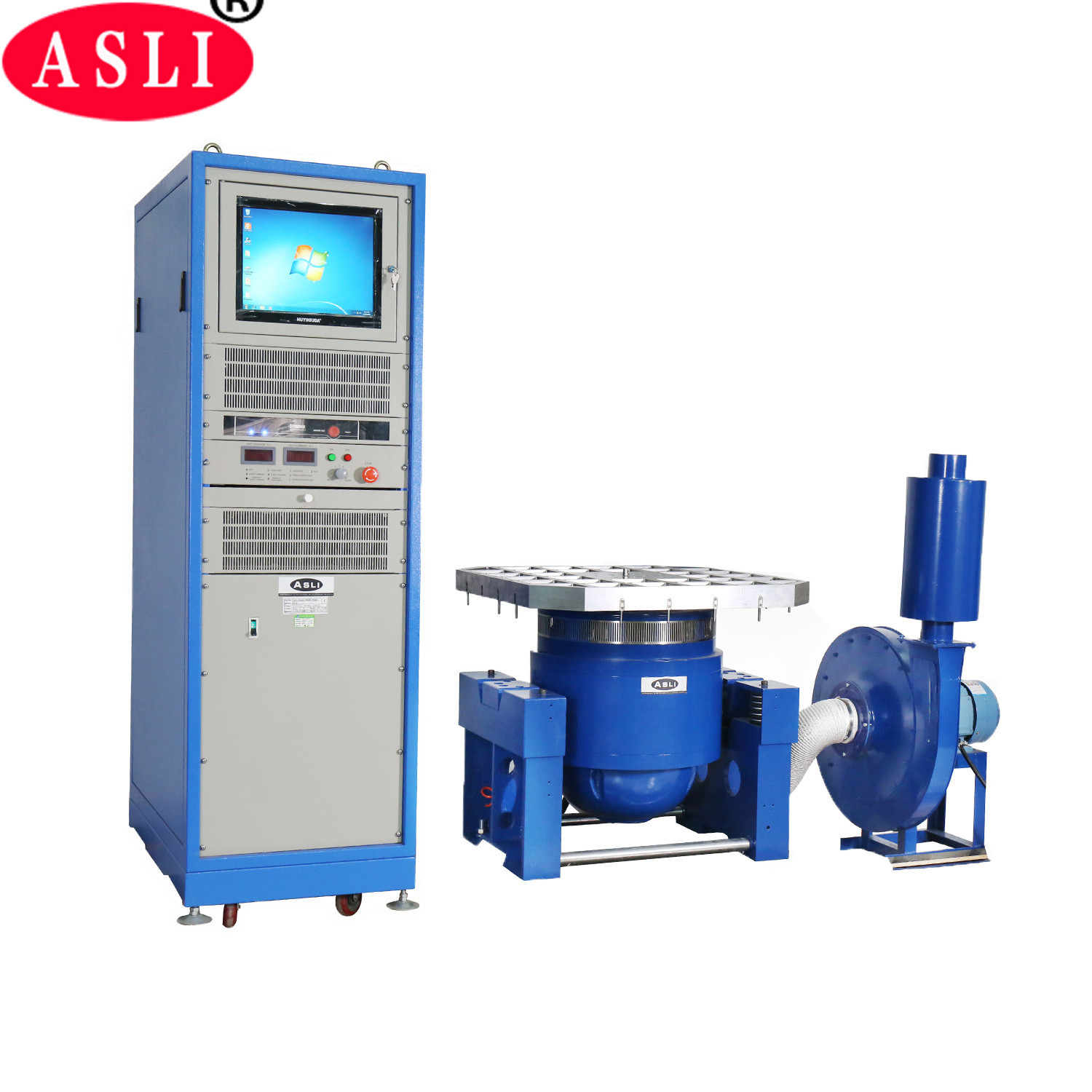

Máy thử nghiệm máy lắc điện động ba trục để đảm bảo độ tin cậy của sản phẩm
Kiểm tra sốc sóng hình sin một nửa của các tính năng:
1. Khung vòng động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
2. Mạch hai từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi con lăn thanh lắc thẳng và định hướng thân composite định hướng nhập khẩu, khả năng tải lệch tâm.
4. Nền tảng cách ly Trunnion dành riêng cho việc sử dụng hormone, việc lắp đặt thuận tiện di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo vòng động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và tăng cường hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của bóng nhỏ mang lại, nâng cao khả năng bàn rung, cải thiện hiệu suất tần số thấp.

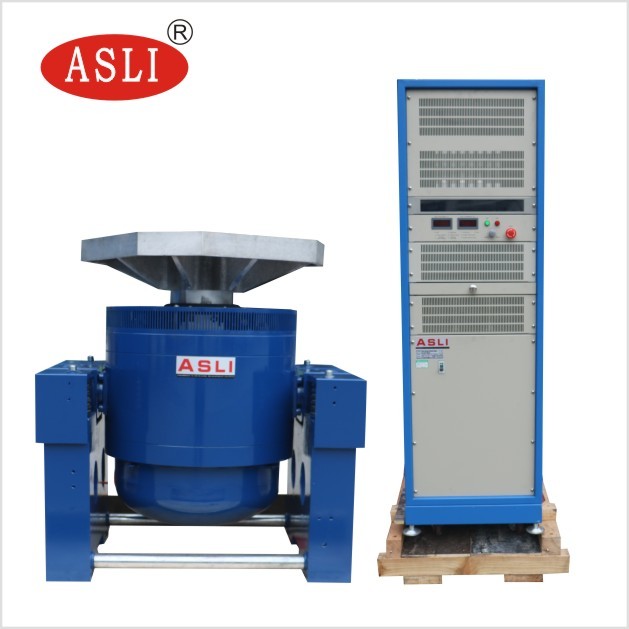

Hệ thống rung (ES-10)
1 Thông số kỹ thuật với máy lắc rung điện động công nghiệp :
(1) Lực định mức: lực hình sin 10000N; lực ngẫu nhiên 10000N; lực va đập 10000N;
(2) Dải tần số: 5 Hz đến 3500Hz, Tần số cố định, quét qua lại, hình sin, ngẫu nhiên, sốc
(3) Chế độ quét tần số: tuyến tính, logarit, quét qua lại, tần số cố định
(4) Số lần quét tần số: 1 đến 32767.
(5) Thời gian quét tần số: tần số cố định/đơn 1-3600 phút, có thể hiển thị đường cong quét tần số.
(6) Tối đa. Gia tốc 1000m/s 2 (không tải)
(7) Tối đa. Tốc độ: 1.8m/s
(8) Tối đa. Độ dịch chuyển: 51mmp-p (không tải), đỉnh đôi
(9) Độ dịch chuyển va đập: 51mm
(10) Trọng lượng của cuộn dây chuyển động: 14 kg
(11) Hướng rung: Rung dọc + ngang
(12) Sóng rung: hình sin, ngẫu nhiên, sốc
(13) Đường kính của cuộn dây chuyển động: Φ240 mm
(14) Kích thước hệ thống rung (mm): W1046*H660*D783mm
(15) Trọng lượng hệ thống rung: 900kg

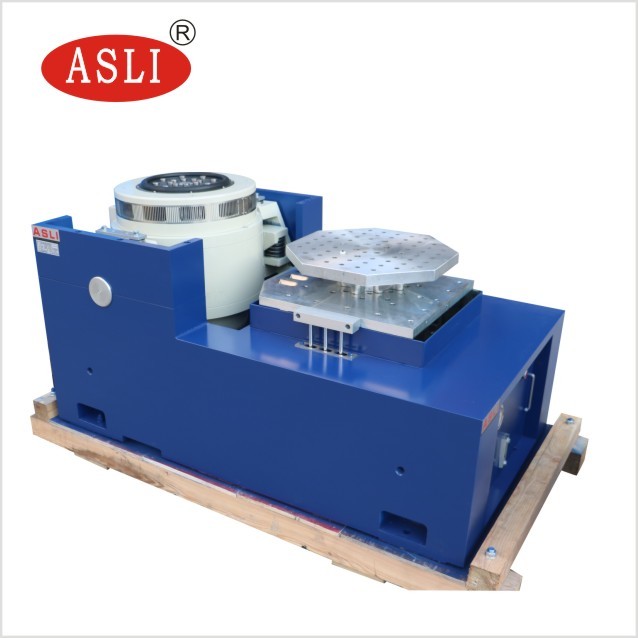

Các tính năng của chân đế ngang về Máy kiểm tra độ rung:
Trong băng ghế tải nhỏ để nhận ra gia tốc và tần số làm việc cao hơn, để cải thiện khả năng tải và hiệu suất của toàn bộ băng ghế máy.
Băng ghế ngang và băng ghế rung là loại tích hợp, với cấu trúc hoàn hảo, thuận tiện để cài đặt và điều chỉnh.
Đường ray áp suất tĩnh, hình chữ V, với khả năng chống dốc và chống tải lệch.
Bơm dầu tích hợp, cấu trúc tốt và dễ vận hành.
Yêu cầu cài đặt với máy kiểm tra độ rung:
(1) Người dùng nên chuẩn bị xe nâng & dụng cụ chuyển để di chuyển thiết bị vì nó rất nặng, đồng thời hãy chắc chắn
cửa đủ lớn để cho thiết bị vào
(2) Môi trường vận hành của máy phải ở nhiệt độ phòng và thông gió tốt. Chúng tôi đặc biệt khuyên bạn nên lắp đặt điều hòa không khí trong khu vực làm việc. Khoảng cách không gian của máy’s
bên trái/phải/sau phải là Tối thiểu. 700mm, mặt trước phải là Tối thiểu. 1500mm.
Thông số kỹ thuật về Máy thử nghiệm máy lắc điện động ba trục để đảm bảo độ tin cậy của sản phẩm
| Mô hình | Hình sin định mức Lực (N) |
Ngẫu nhiên định mức Lực (N) |
Tần số Phạm vi (Hz) |
Tốc độ định mức (m/s) | Thay thế định mức (p-p)mm |
Tải trọng tối đa (Kg) | cuộn dây chuyển động (Kg) | Kích thước của Cuộn dây chuyển động (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Ứng dụng cho giá máy lắc điện động:
Chúng tôi là nhà sản xuất các sản phẩm dòng rung điện, áp dụng 'cấu trúc mạch kép từ tính', 'vòng hành động khung tự tạo', 'Hỗ trợ trên không' và 'vòng bi con lăn và hướng dẫn tuyến tính', 'cách ly trunnion' công nghệ hiện đại tiên tiến
và công nghệ đặc biệt, có thể được hoàn thành trong thử nghiệm rung hình sin ba trục X, Y, Z và thử nghiệm rung ngẫu nhiên băng thông rộng, sẽ được hoàn thành
bởi xung cổ điển (nửa - sin, hình thang, sóng răng cưa) và thử nghiệm phổ phản ứng sốc. Máy kiểm tra độ rung tần số cao được sử dụng rộng rãi
trong quốc phòng, vũ khí, hàng không, vũ trụ, thông tin liên lạc, điện tử, thiết bị điện, thông tin liên lạc,
thiết bị gia dụng và các lĩnh vực khác. --- máy kiểm tra độ rung máy lắc công nghiệp
Gói cho hệ thống máy lắc rung điện động lực lớn:
Màng PP trước, sau đó xốp 10mm giữa máy và vỏ, và bên ngoài là vỏ gỗ dán xuất khẩu tiêu chuẩn.
