Máy kiểm tra phòng thí nghiệm máy lắc điện động lực tải 100kg ISTA 3A
Product Details
| lực sin: | 3000N | Tốc độ: | 1,6m/giây |
|---|---|---|---|
| hướng rung: | Thẳng đứng | tăng tốc: | 100G |
| Tính thường xuyên: | 3 ~ 3500HZ | Quyền lực: | 380v 3 pha |
| Sự dịch chuyển: | 25 mm | ||
| Làm nổi bật |
Máy lắc điện động ISTA 3A,Máy lắc điện động tải 100kg,Máy kiểm tra phòng thí nghiệm ISTA 3A |
||
Product Description

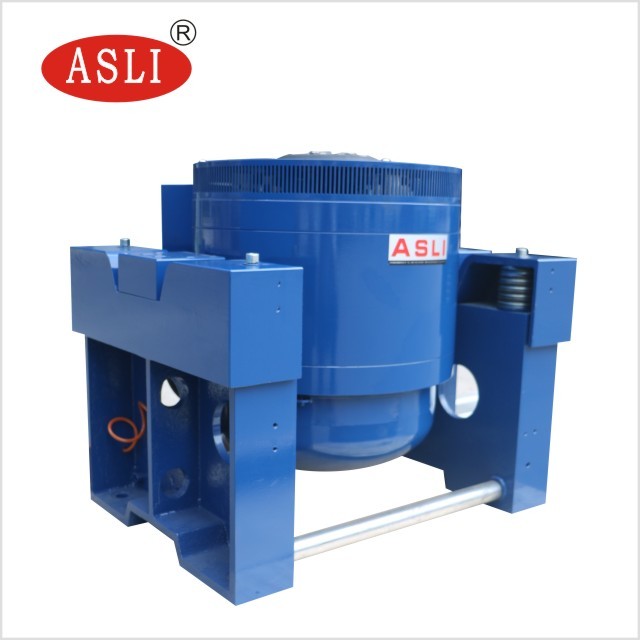

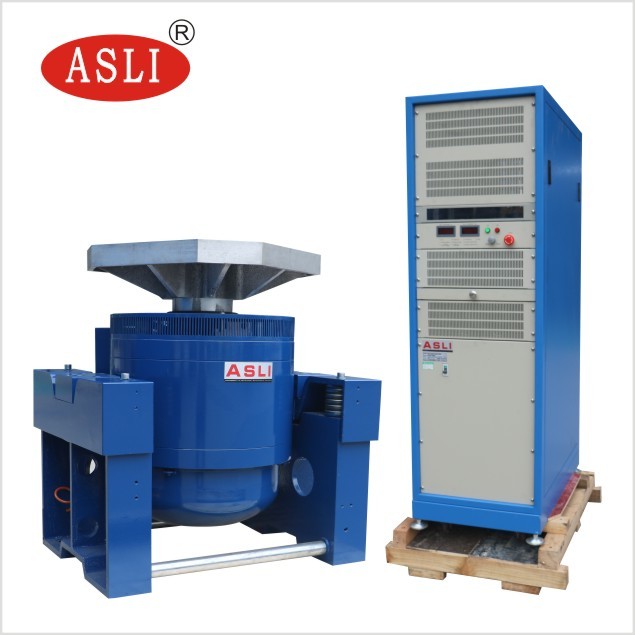

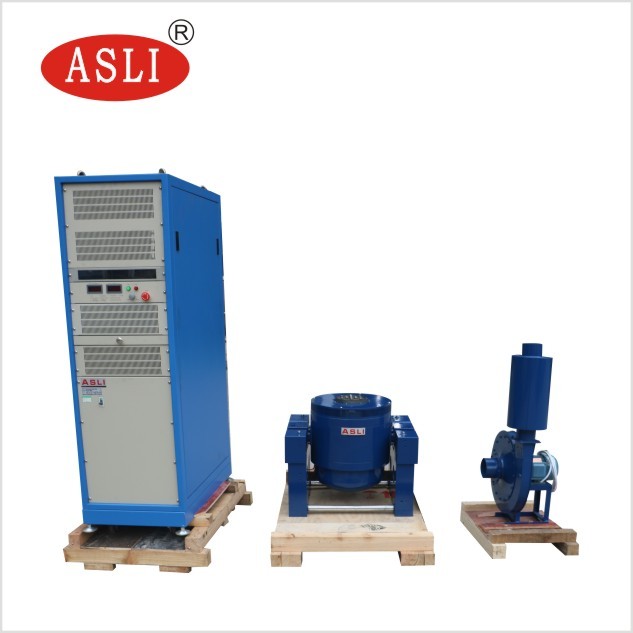

Máy rung điện động ISTA 3A tải 100kg là máy kiểm tra rung ba trục tần số cao, được thiết kế để đánh giá nghiêm ngặt trong phòng thí nghiệm. Nó thuộc dòng Máy kiểm tra rung tần số cao điện động / Máy kiểm tra mỏi rung tần số cao của chúng tôi, được thiết kế để mang lại hiệu suất chính xác và đáng tin cậy trong các môi trường kiểm tra khắt khe.
Dòng Máy kiểm tra rung tần số cao điện động của chúng tôi tích hợp các công nghệ tiên tiến bao gồm cấu trúc mạch từ kép, vòng hành động khung tự tạo, hỗ trợ khí nén, vòng bi con lăn với dẫn hướng tuyến tính và cách ly trục quay. Các hệ thống này có khả năng thực hiện:
- Kiểm tra rung sin ba trục X, Y, Z
- Kiểm tra rung ngẫu nhiên băng thông rộng
- Kiểm tra xung cổ điển (nửa sin, hình thang, sóng răng cưa)
- Kiểm tra phổ phản ứng sốc
Các sản phẩm này được sử dụng rộng rãi trong các ngành quốc phòng, vũ khí, hàng không, vũ trụ, truyền thông, điện tử, thiết bị điện và thiết bị gia dụng.
- Khung vòng động được thiết kế tốt với tần số cộng trục giai đoạn cao hơn.
- Thiết kế mạch từ kép với rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
- Vòng bi con lăn thanh đòn với độ cứng thân composite định hướng thẳng và nhập khẩu, cung cấp khả năng chịu tải lệch tâm tuyệt vời.
- Nền tảng cách ly trục quay dành riêng cho sử dụng hormone, cung cấp lắp đặt di động thuận tiện.
- Hệ thống di chuyển công nghệ tiên tiến đảm bảo độ tin cậy cao của vòng động.
- Thiết kế ống dẫn mới giúp tăng hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của bóng nhỏ vòng bi, nâng cao khả năng của bàn rung và cải thiện hiệu suất tần số thấp.
| Mẫu mã | Lực sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây di chuyển (Kg) | Kích thước cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Trong một băng ghế tải nhỏ, nó đạt được gia tốc và tần số làm việc cao hơn, cải thiện khả năng tải và hiệu suất của toàn bộ băng ghế máy.

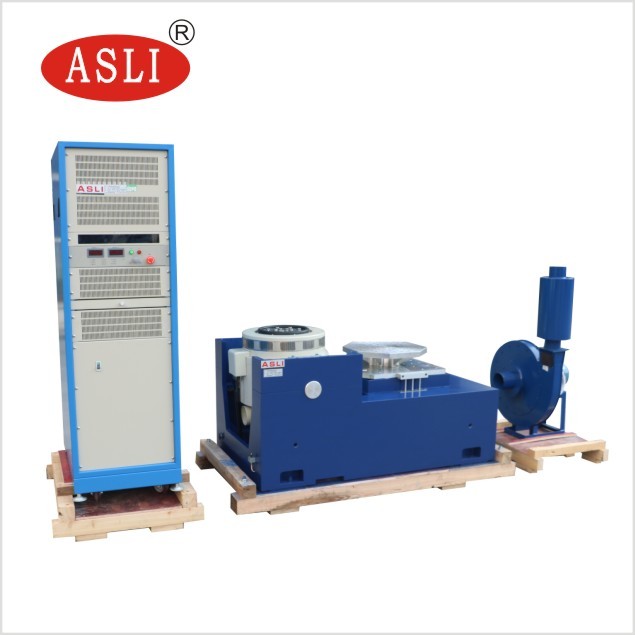

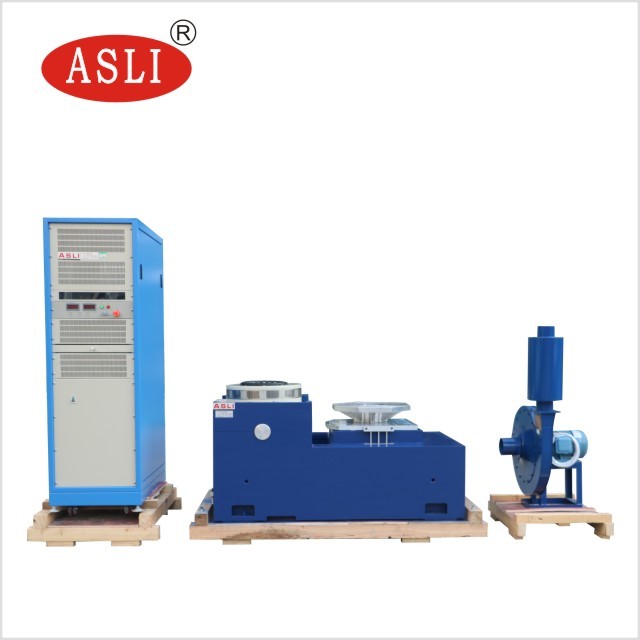

- Băng ghế ngang và băng ghế rung là loại tích hợp với cấu trúc hoàn hảo, mang lại sự thuận tiện cho việc lắp đặt và điều chỉnh.
- Ray áp lực tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải lệch tâm. Bơm dầu tích hợp cho cấu trúc tốt và vận hành dễ dàng.
| Mẫu mã | Kích thước băng ghế (mm) | Dải tần số (Hz) | Trọng lượng bộ phận di chuyển (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Băng ghế mở rộng dọc VT và các kẹp được chỉ định được tính toán chính xác và thiết kế tỉ mỉ để đảm bảo khách hàng đạt được hiệu suất tốt nhất, dựa trên cấu trúc hoàn hảo, vật liệu chất lượng cao và tay nghề vượt trội.
| Mẫu mã | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước băng ghế |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Băng ghế tròn) | 220 | 350 | Φ1200 |
Nếu quý vị có bất kỳ thắc mắc nào về Máy kiểm tra mỏi rung máy kiểm tra cơ học tần số cao điện động, vui lòng liên hệ với chúng tôi.
