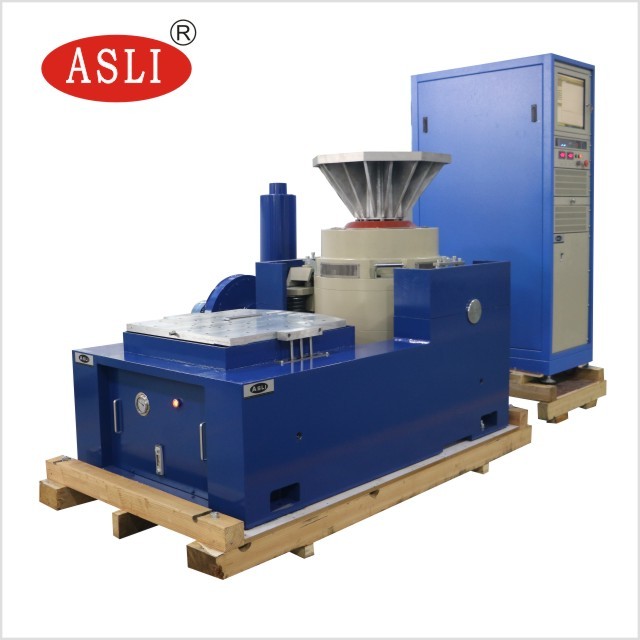

Thiết bị kiểm tra rung theo tiêu chuẩn IEC 60068-2-6 và IEC 60598-1
Thành phần hệ thống kiểm tra

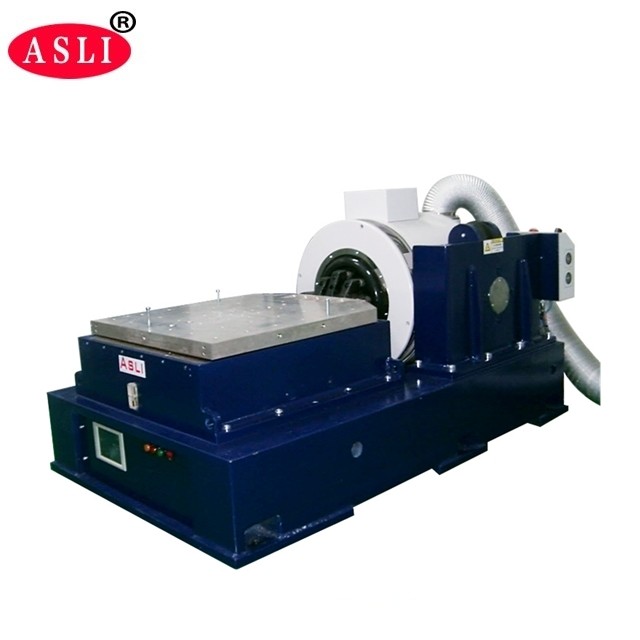

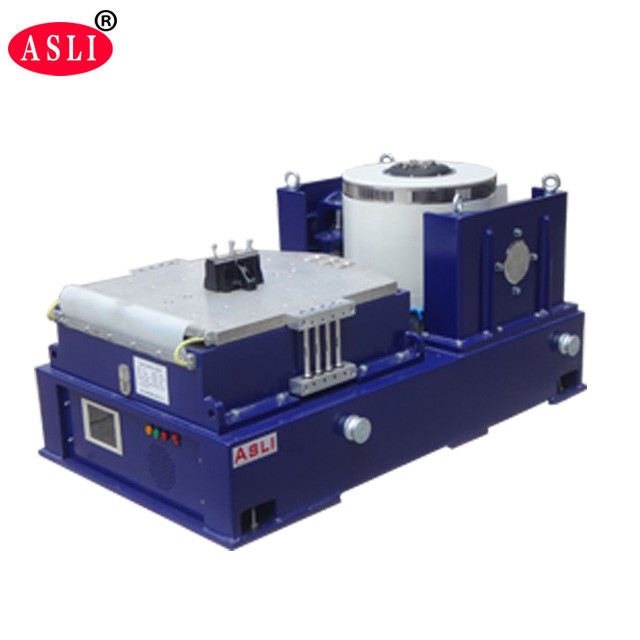

1. Máy phát rung ngang một mảnh

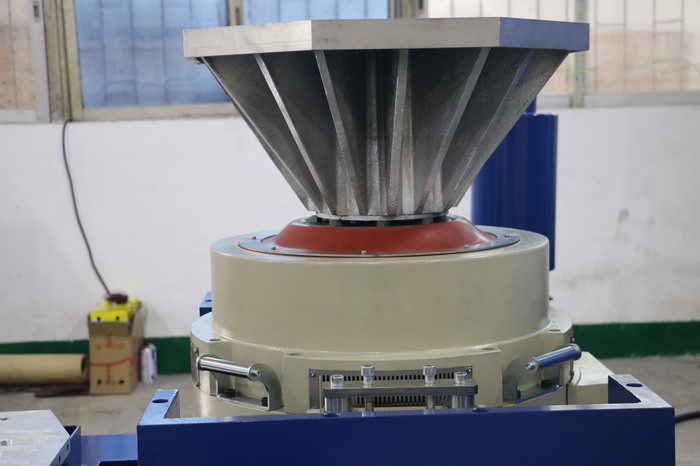

2. Bàn mở rộng dọc
3. Quạt làm mát có bộ giảm thanh
4. Bộ khuếch đại công suất chuyển đổi kỹ thuật số
5. Dụng cụ đo lường và điều khiển rung đa chức năng.
Thông số kỹ thuật
| Tên | Bàn kiểm tra rung pin ô tô EN50604 IEC62133 UN38.3 để thử nghiệm trong phòng thí nghiệm | ||||||||
| Model | Lực hình sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p)mm | Tải trọng tối đa (Kg) | Cuộn dây chuyển động (Kg) | Kích thước cuộn dây chuyển động (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
