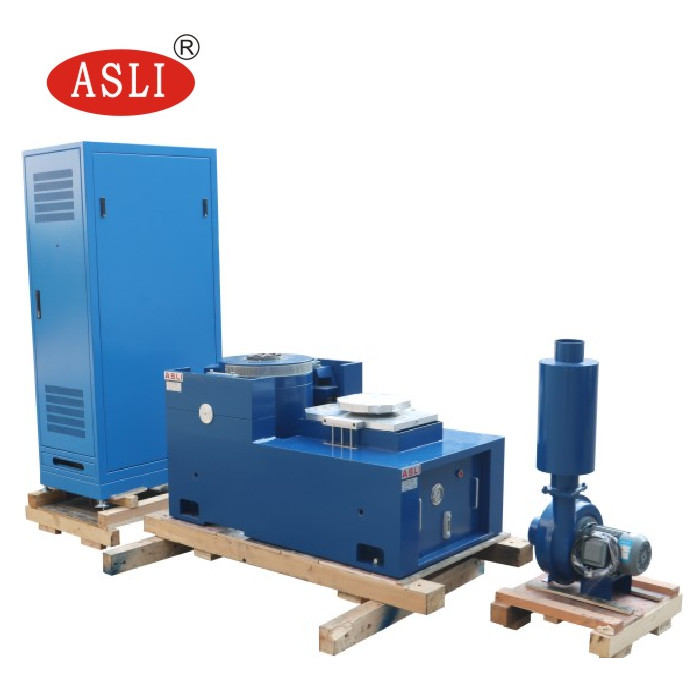

Hệ thống rung bàn thử động 2000Hz cho Tiêu chuẩn JIS D 1601
Hệ thống cắt bàn thử rung động động 2000Hz cho Tiêu chuẩn JIS D 1601Máy rung tần số cao Parameter:
| Mô hình |
Đánh giá sinus Sức mạnh (N) |
Đánh giá ngẫu nhiên Sức mạnh (N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số (m/s) |
Tỷ lệ dịch chuyển (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng quay di chuyển (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Máy thử rung tần số cao chủ yếu được sử dụng cho môi trường thử nghiệm rung động và va chạm môi trường sản phẩm, thử nghiệm sàng lọc căng thẳng môi trường, thử nghiệm độ tin cậy,Các thử nghiệm có thể cần thiết để thực hiện cho hàng không vũ trụ, thông tin liên lạc, điện tử, điện, thông tin liên lạc, thiết bị gia dụng và các lĩnh vực khác của sản phẩm.Đây là một nền tảng thử nghiệm đáp ứng tất cả các loại thông số kỹ thuật thử nghiệm và có thể được thực hiện bao gồm IEC, MIL-STD, JIS, ASTM và các thông số kỹ thuật khác.
Tính năng sản phẩm
* Hệ thống treo linh hoạt và hướng dẫn đường thẳng, khả năng chịu đựng mạnh, hiệu suất hướng dẫn tốt và ổn định cao.
* Độ cứng tĩnh của túi khí tải trung tâm là lớn, độ cứng động nhỏ, khả năng mang mạnh và hiệu suất động là tuyệt vời.
* Chẩn đoán tự kiểm tra nhanh chóng và bảo vệ chuỗi, an toàn và độ tin cậy cao;
* Thiết bị cách ly và làm nguội túi khí làm cho máy rung không cần nền đặc biệt, tái tạo hoàn hảo sóng rung và giảm truyền rung.
* Cung cấp sử dụng khác nhau của nền tảng mở rộng ngang và dọc;
* Nó có thể được sử dụng với tất cả các loại bộ điều khiển rung, và hoạt động là đơn giản.
Các đặc điểm đứng ngang:
Trong băng tải tải nhỏ để nhận ra tăng tốc độ và tần số làm việc cao hơn, để cải thiện khả năng tải và hiệu suất của toàn bộ băng tải máy.
Bàn ghế ngang và băng ghế rung là loại tích hợp, với cấu trúc hoàn hảo, thuận tiện để cài đặt và điều chỉnh.
Đường áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải thiên vị.
Bơm dầu tích hợp, cấu trúc tốt và dễ vận hành.
| Mô hình | Kích thước băng ghế (mm) | Phạm vi tần số (Hz) | Trọng lượng của bộ phận di chuyển (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
Thiết bị thử nghiệm bảng rung ngang tần số cao cho thử nghiệm ô tô
