180kg Tải trọng 6000N Bảng kiểm tra độ rung vận chuyển mô phỏng cho gói hàng
Product Details
| lực sin: | 6000N | Tốc độ: | 1,6m/giây |
|---|---|---|---|
| Sự dịch chuyển: | 25 mm | Tính thường xuyên: | 3 ~ 3500HZ |
| đang tải: | 180kg | tăng tốc: | 100G |
| phần ứng: | 230mm | ||
| Làm nổi bật |
Bảng kiểm tra độ rung tải 180kg,Bảng kiểm tra độ rung 6000N,Bảng kiểm tra độ rung 6000N |
||
Product Description
Bàn thử rung mô phỏng vận chuyển tải trọng 180kg lực 6000N là một máy rung tần số cao được thiết kế để mô phỏng chính xác các điều kiện rung động khi vận chuyển và hoạt động. Nó áp dụng các công nghệ hiện đại tiên tiến bao gồm cấu trúc mạch từ kép, vòng tròn hành động tự tạo, hỗ trợ khí nén, vòng bi con lăn với dẫn hướng tuyến tính và cách ly trục quay. Hệ thống có khả năng thực hiện các bài kiểm tra rung sin X, Y và Z ba trục, kiểm tra rung ngẫu nhiên băng thông rộng, và kiểm tra phổ đáp ứng xung và sốc cổ điển (nửa sin).
Nó được sử dụng rộng rãi trong các ngành quốc phòng, vũ khí, hàng không, vũ trụ, viễn thông, điện tử, thiết bị điện và thiết bị gia dụng.
- Lực định mức: Lực sin 6000N; Lực ngẫu nhiên 6000N; Lực sốc 12000N
- Dải tần số: 5Hz đến 3500Hz — tần số cố định, quét tới lui, sin, ngẫu nhiên, sốc
- Chế độ quét tần số: Tuyến tính, logarit, quét tới lui, tần số cố định
- Số lần quét tần số: 1 đến 32767
- Thời gian quét tần số: Tần số cố định / đơn 1–3600 phút; có thể hiển thị đường cong quét tần số
- Gia tốc tối đa: 1000 m/s² (không tải)
- Tải trọng tối đa: 180 kg
- Độ dịch chuyển tối đa: 25 mm p-p (không tải), đỉnh kép
- Độ dịch chuyển va đập: 25 mm
- Trọng lượng cuộn dây chuyển động: 6.5 kg
- Hướng rung: Dọc
- Sóng rung: Sin, ngẫu nhiên, sốc
- Đường kính cuộn dây chuyển động: Φ230 mm
- Kích thước hệ thống rung: R850 × C750 × S550 mm
- Trọng lượng hệ thống rung: 590 kg

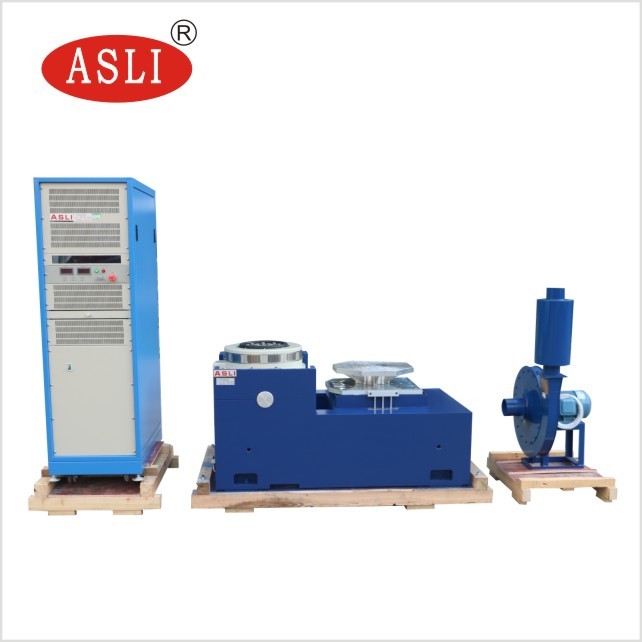

- Máy phát rung — 1 bộ
- Bộ điều khiển rung — 1 bộ
- Buồng kết nối truyền thông — 1 bộ
- Bộ khuếch đại công suất DA-6 — 1 bộ
- Nguồn kích thích — 1 chiếc
- Phần mềm điều khiển — 1 bộ
- Hệ thống làm mát — 1 bộ
- Máy tính công nghiệp — 1 bộ
| Mẫu mã | Lực sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (kg) | Cuộn dây chuyển động (kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Mẫu ES-6 là cấu hình phù hợp với thông số tải trọng 180kg / lực 6000N đã mô tả ở trên.
- Khung xương vòng động được thiết kế tốt, mang lại tần số cộng hưởng trục cao hơn.
- Thiết kế hai mạch từ với rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
- Vòng bi con lăn thanh giằng với định hướng độ cứng thân composite thẳng và định hướng, cung cấp khả năng chịu tải lệch tâm mạnh mẽ.
- Nền cách ly trục quay chuyên dụng cho cách ly rung động, với lắp đặt di động tiện lợi.
- Công nghệ hệ thống chuyển động tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi với hiệu ứng bóng nhỏ, nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
