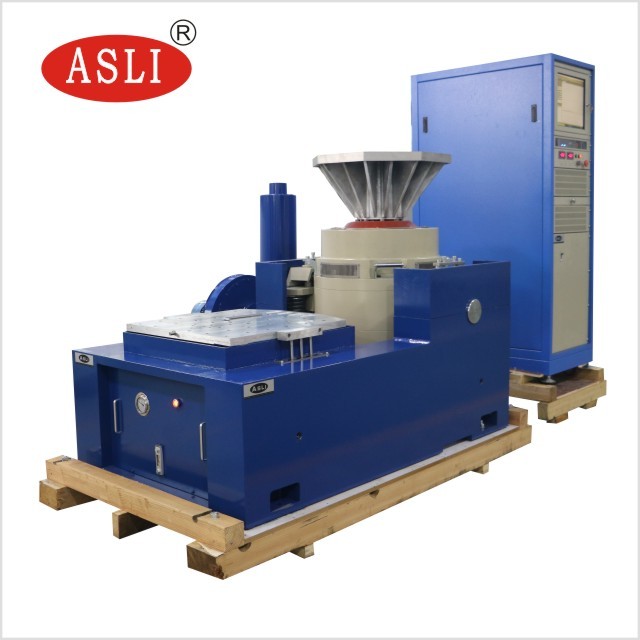

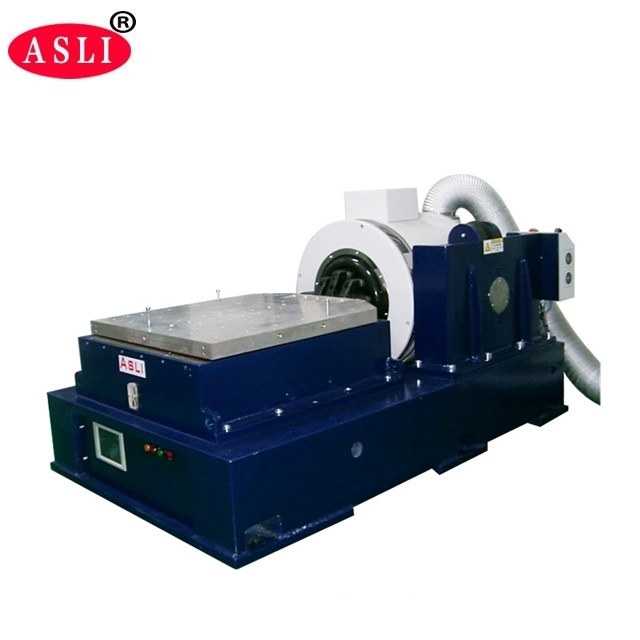

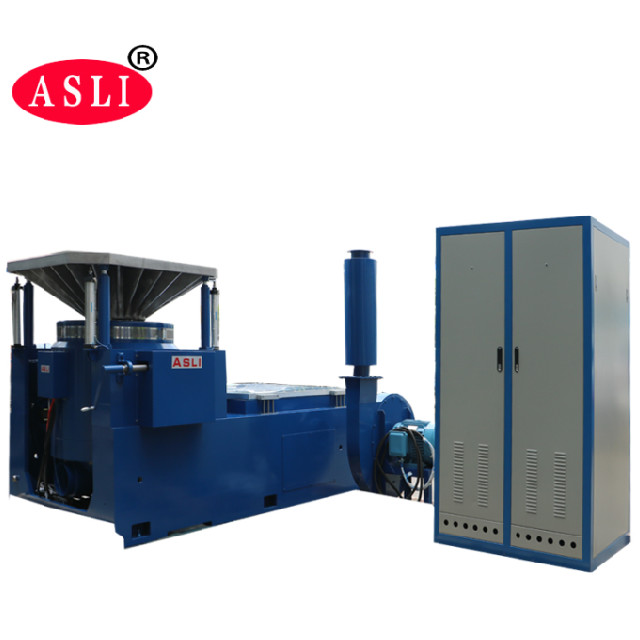

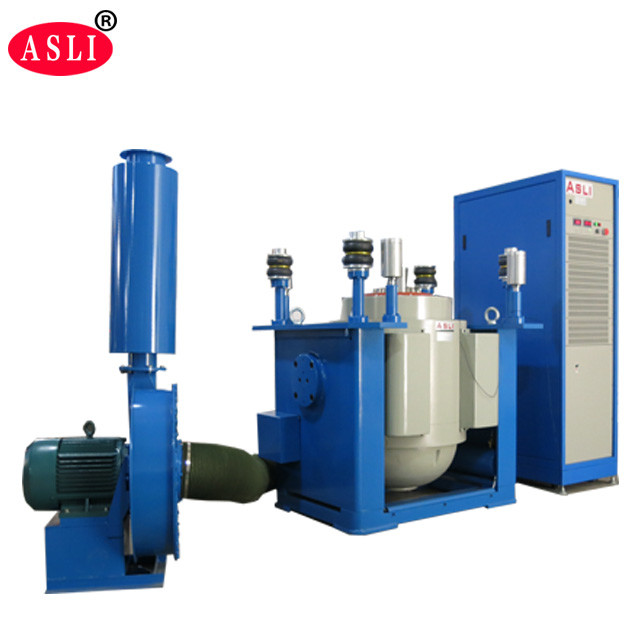

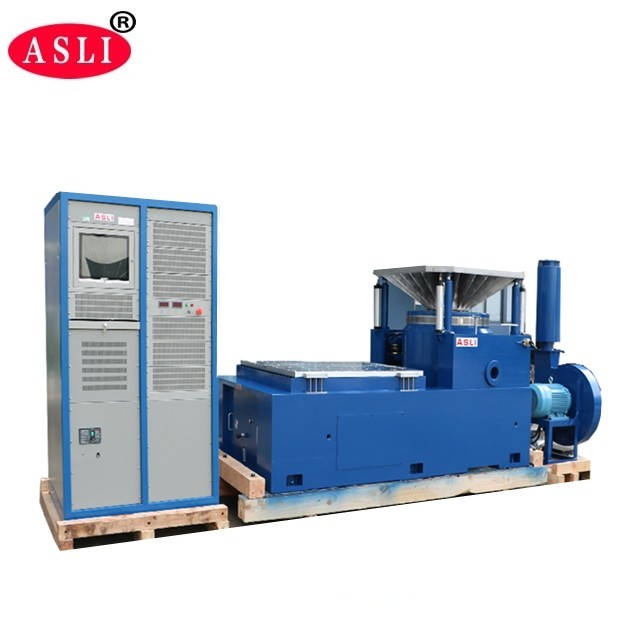

Bàn lắc rung điện động 3500Hz với tải trọng 180kg
Product Details
| lực sin: | 6000N | Tốc độ: | 1,6m/giây |
|---|---|---|---|
| dịch chuyển: | 25mm | Tính thường xuyên: | 3~3500HZ |
| đang tải: | 180kg | Sự tăng tốc: | 100g |
| phần ứng: | 230mm | ||
| Làm nổi bật |
Bàn lắc rung 3500Hz,Bàn lắc rung tải 180kg,Máy rung điện động 3500Hz |
||
Product Description
Ứng dụng
Máy lắc rung tần số cao đã áp dụng 'cấu trúc mạch từ kép', 'vòng tròn hoạt động của bộ xương tự tạo', 'Hỗ trợ trên không' và 'vòng bi lăn và dẫn hướng tuyến tính', 'cách ly trục', công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể được hoàn thành trong thử nghiệm rung hình sin ba trục X, Y, Z và thử nghiệm rung ngẫu nhiên băng thông rộng, được hoàn thành bằng thử nghiệm phổ phản ứng xung và xung (nửa sin) cổ điển.Nó được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, thông tin liên lạc, điện tử, thiết bị điện, thông tin liên lạc, thiết bị gia dụng và các lĩnh vực khác.
(1) Lực định mức: lực hình sin 6000N;lực ngẫu nhiên 6000N;lực sốc 12000N;
(2) Dải tần số: 5Hz đến 3500Hz, Tần số cố định, quét qua lại, sin, ngẫu nhiên, sốc
(3) Chế độ tần số quét: tuyến tính, logarit, quét qua lại, tần số cố định
(4) Tần số quét: 1 đến 32767
(5) Thời gian tần số quét: tần số cố định/đơn 1-3600 phút, có thể hiển thị đường cong tần số quét.
(6) Tối đa.Gia tốc 1000m/s2(không tải)
(7) Tải trọng tối đa 180Kg
(8) Tối đa.Độ dịch chuyển: 25mm pp (không tải), đỉnh kép
(9) Độ dịch chuyển tác động: 25 mm
(10) Trọng lượng cuộn dây chuyển động: 6,5kg
(11) Hướng rung: dọc
(12) Sóng rung: sin, ngẫu nhiên, sốc
(13) Đường kính cuộn dây chuyển động: Φ230 mm
(14) Kích thước hệ thống rung (mm): W850xH750xD550mm
(15) Trọng lượng hệ thống rung: 590kg
2-2 Chi tiết bộ phận rung
(1) Bộ tạo rung 1 bộ
(2) Bộ điều khiển rung 1 bộ
(3) Buồng kết nối truyền thông 1 bộ
(4) Bộ khuếch đại công suất DA-6 1 bộ
(5) Phần mềm điều khiển 1 bộ
(7) Phần mềm điều khiển 1 bộ
(8) Hệ thống làm mát 1 bộ
(9) Máy tính công nghiệp 1 bộ
Các thông số kỹ thuật:
| Tên | Đóng gói Bàn rung / Máy kiểm tra bàn rung cho phụ tùng ô tô | ||||||||
| Người mẫu | Lực sin định mức (N) | Lực ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (pp) mm | Tối đa.Đang tải (Kg) | cuộn dây chuyển động (Kg) | Kích thước của cuộn dây di chuyển (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2. Mạch hai từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi lăn Rocker Rod thẳng và định hướng độ cứng thân composite định hướng nhập khẩu, khả năng chịu tải lệch tâm.
4. Nền tảng cách ly Trunnion dành riêng cho việc sử dụng hormone, lắp đặt di động tiện lợi.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo vòng tròn năng động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và nâng cao hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của quả bóng nhỏ mang, nâng cao khả năng chịu lực của bàn rung, cải thiện hiệu suất tần số thấp.
