Thiết bị kiểm tra bàn rung mô phỏng vận chuyển cơ học cho thùng carton
Thiết bị kiểm tra bàn rung mô phỏng vận chuyển có thể hoàn thành trong các bài kiểm tra rung hình sin ba trục X, Y, Z và các bài kiểm tra rung ngẫu nhiên băng thông rộng, được hoàn thành bằng xung cổ điển (nửa hình sin, hình thang, sóng răng cưa) và kiểm tra phổ phản ứng sốc. Các sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, vũ trụ, thông tin liên lạc, điện tử, thiết bị điện, thông tin liên lạc, thiết bị gia dụng và các lĩnh vực khác.
Thông số kỹ thuật máy kiểm tra rung:
| Model |
Hình sin định mức Lực(N) |
Ngẫu nhiên định mức Lực(N) |
Tần số Phạm vi (Hz) |
Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) |
Định mức độ dịch(p-p)mm Tải trọng tối đa (Kg) |
cuộn dây chuyển động (Kg) | Kích thước của |
Cuộn dây chuyển động (mm) ES-1 |
| 1000 | 1.8 | 1.8 | 1000 | 1.6 | 25 | 180 | 8 | Φ150 | ES-3a |
| 2000 | 3-3500 | 3-3500 | 1000 | 1.6 | 51 | 180 | 8 | Φ150 | ES-3a |
| 2000 | 3-3500 | 3-3500 | 1000 | 30 | 51 | Φ450 | 8 | Φ230 | ES-10 |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 180 | 3.5 | Φ150 | ES-3a |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.6 | 51 | Φ450 | 9 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 180 | 6.5 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 2500 | 12 | Φ230 | ES-10 |
| 10000 | 3-3000 | 3-3000 | 1000 | 1.8 | 51 | 2500 | 14 | Φ240 | ES-20 |
| 20000 | 3-3000 | 3-3000 | 1000 | 1.8 | 51 | 2500 | 30 | Φ320 | ES-30 |
| 30000 | 3-2800 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 | ES-120 |
| 40000 | 3-2800 | 3-2800 | 1000 | 1.8 | 51 | 2500 | 50 | Φ450 | ES-120 |
| 50000 | 3-2700 | 3-2700 | 1000 | 1.8 | 51 | 2500 | 60 | Φ450 | ES-120 |
| 60000 | 3-2700 | 3-2700 | 1000 | 1.8 | 51 | 2500 | 60 | Φ450 | ES-120 |
| 100000 | 3-2500 | 3-2500 | 1000 | 1.8 | 51 | 2500 | 1.8 | Φ500 | ES-120 |
| 120000 | 3-2200 | 3-2200 | 1000 | 1.8 | 51 | 2500 | 90 | Φ500 | ES-160 |
| 160000 | 3-2100 | 3-2100 | 1000 | 1.8 | 51 | 2500 | 150 | Φ600 | ES-200 |
| 200000 | 3-2000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 | Tính năng: |
1. Khung xương vòng tròn động được thiết kế tốt, với tần số cộng hưởng trục giai đoạn cao hơn.
2. Mạch hai từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi con lăn thanh giằng thẳng và định hướng thân composite hướng nhập khẩu, khả năng tải lệch tâm.
4. Nền tảng cách ly Trunnion dành riêng cho việc sử dụng hormone, việc lắp đặt thuận tiện cho di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo vòng tròn động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và tăng cường hiệu quả làm mát.

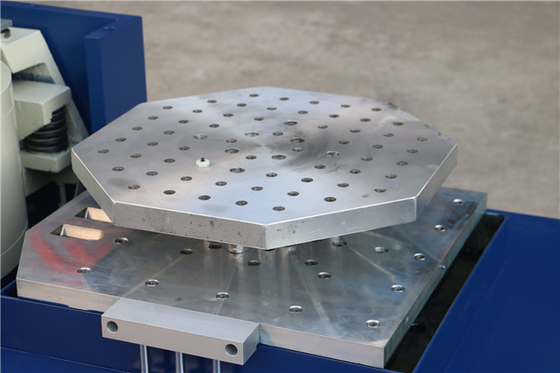

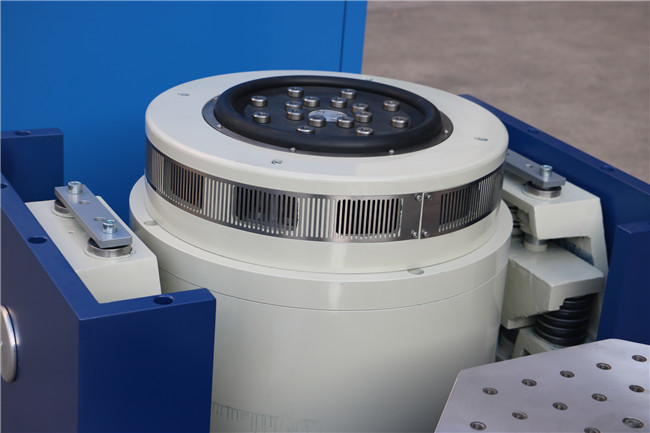

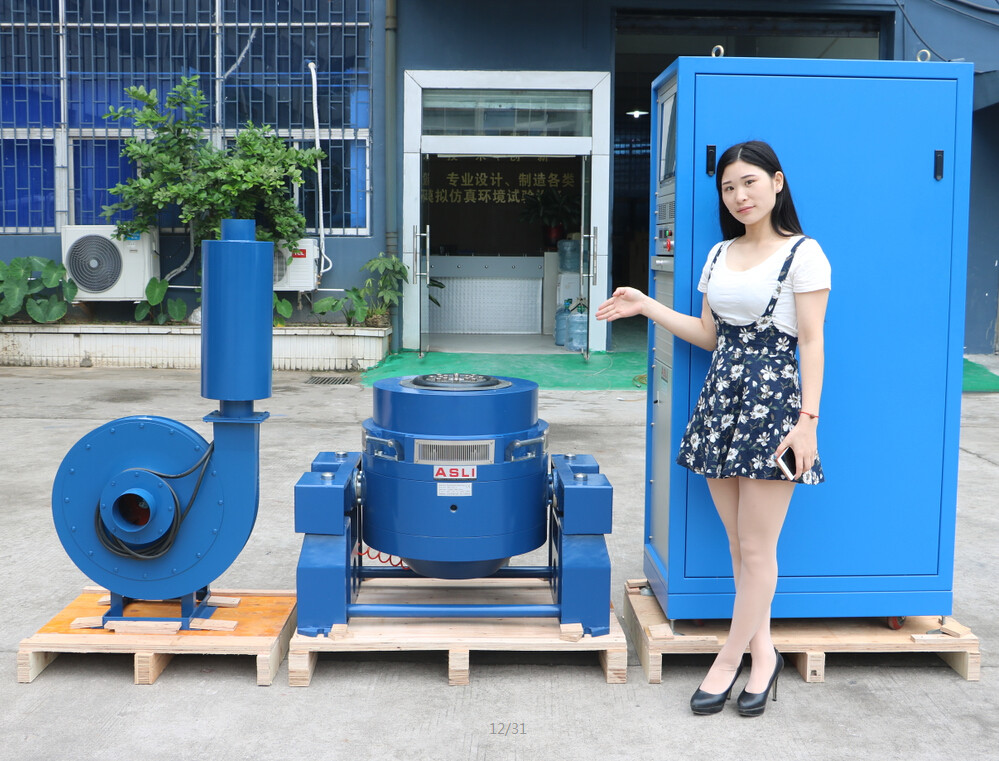

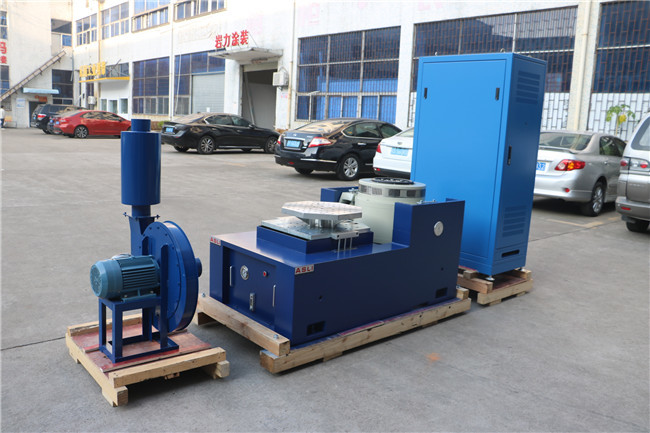

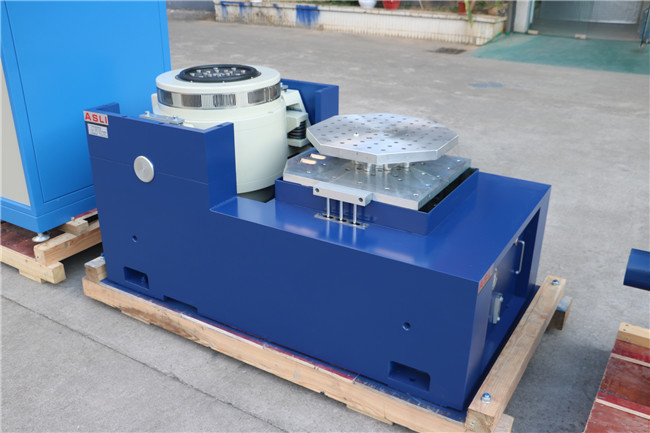

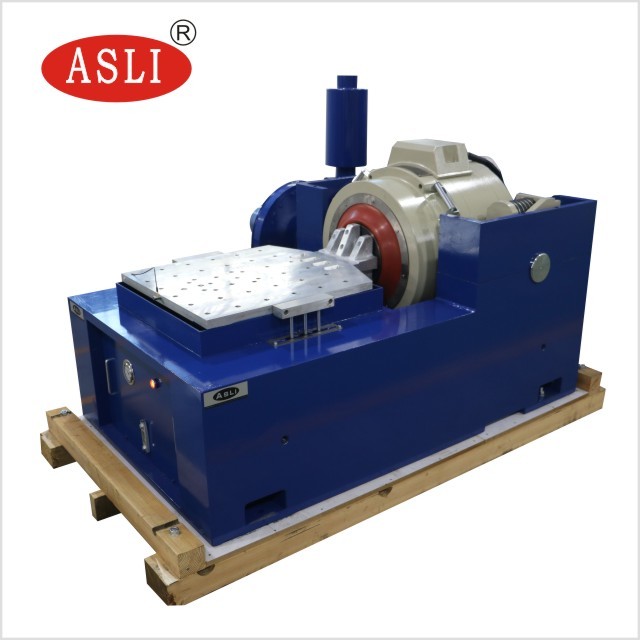

Hình ảnh để tham khảo:
