Thiết bị kiểm tra bàn rung ASTM 3500hz để kiểm tra pin
Product Details
| Tiêu chuẩn: | MIL, IEC, ASTM | Ứng dụng: | Ắc quy |
|---|---|---|---|
| Cách sử dụng: | kiểm tra độ rung | Tính thường xuyên: | 3500hz |
| Tốc độ: | 1,8m/giây | hướng rung: | Rung dọc ngang |
| Làm nổi bật |
Bảng rung động ASTM 3500hz,Thiết bị kiểm tra rung động pin,Thiết bị kiểm tra bàn rung |
||
Product Description

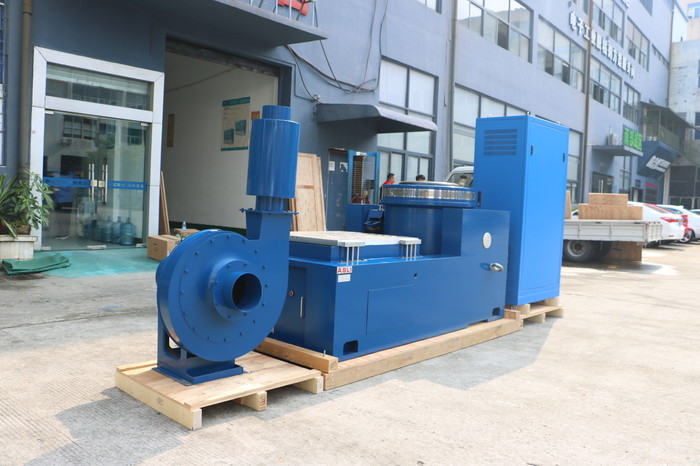

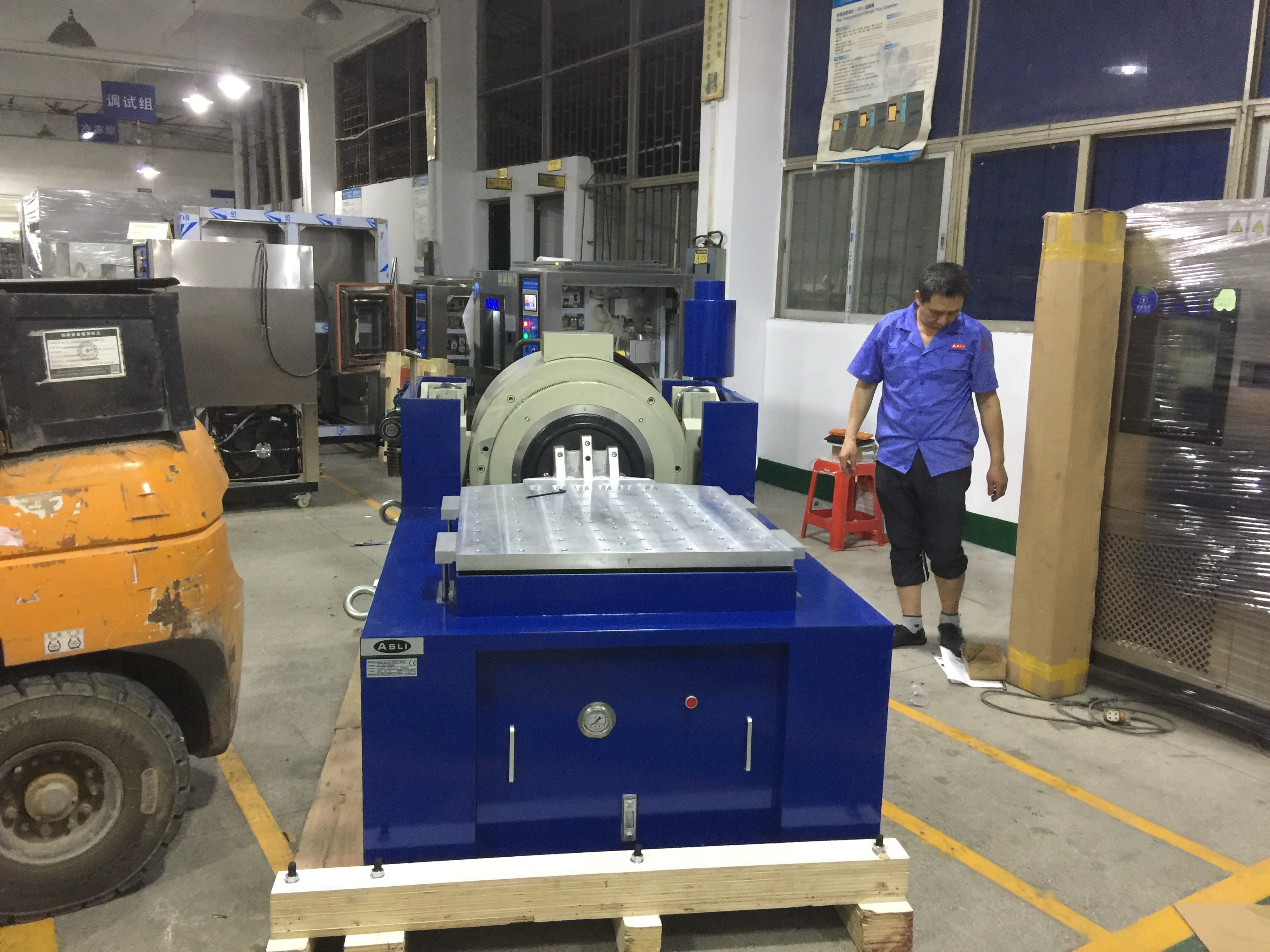

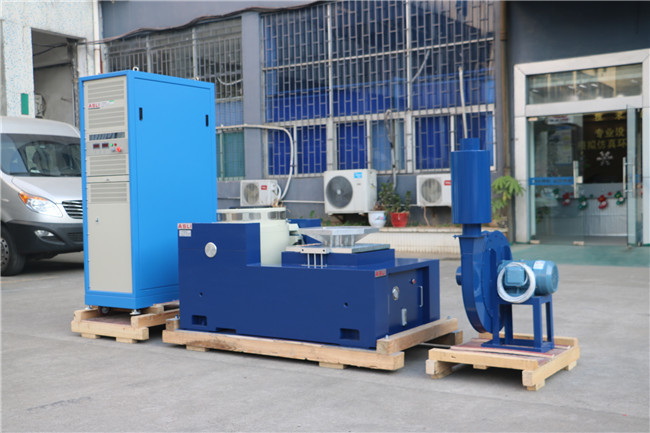

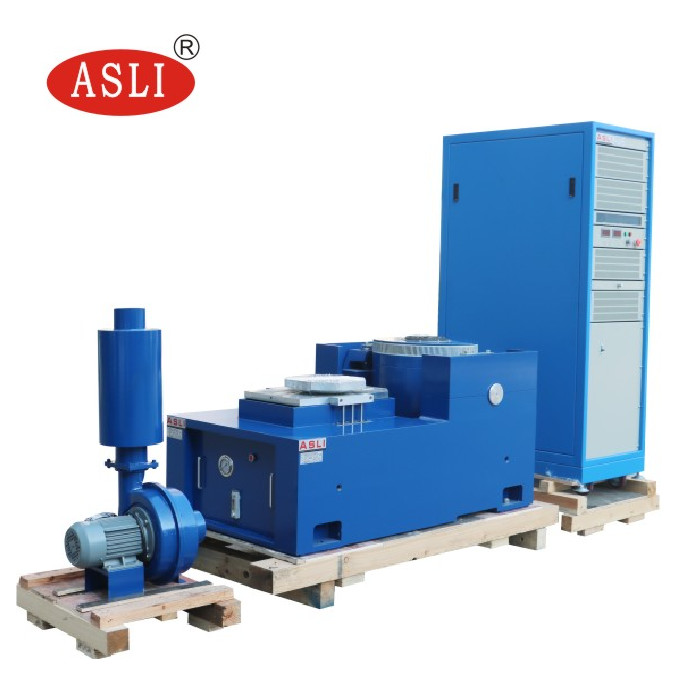

Thiết bị kiểm tra bàn rung mô phỏng vận chuyển ASTM 3500Hz là hệ thống mô phỏng vận chuyển có độ chính xác cao, được thiết kế đặc biệt để kiểm tra pin. Nó cung cấp các cấu hình rung đáng tin cậy, có thể lặp lại để đánh giá độ bền và tính toàn vẹn cấu trúc của các cell pin, mô-đun và bộ pin trong điều kiện vận chuyển thực tế.
Để biết thông số kỹ thuật chi tiết, vui lòng tham khảo Tài liệu PDF Máy kiểm tra rung ES-3A.
Thiết bị này tuân thủ các tiêu chuẩn kiểm tra quốc tế sau:
- JIS — Tiêu chuẩn Công nghiệp Nhật Bản
- UL — Underwriters Laboratories
- DIN — Viện Tiêu chuẩn Đức
- ISO — Tổ chức Tiêu chuẩn hóa Quốc tế
- BS — Tiêu chuẩn Anh
- MIL — Tiêu chuẩn Quân đội
- IEC — Ủy ban Kỹ thuật Điện Quốc tế
- ASTM — Hiệp hội Vật liệu Hoa Kỳ
| Mẫu mã | Lực Sine định mức (N) | Lực Random định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây chuyển động (Kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Mẫu mã | Kích thước bàn (mm) | Dải tần số (Hz) | Trọng lượng bộ phận chuyển động (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
- Bàn tải nhỏ cho phép gia tốc và tần số làm việc cao hơn, cải thiện khả năng tải và hiệu suất tổng thể của bàn máy hoàn chỉnh.

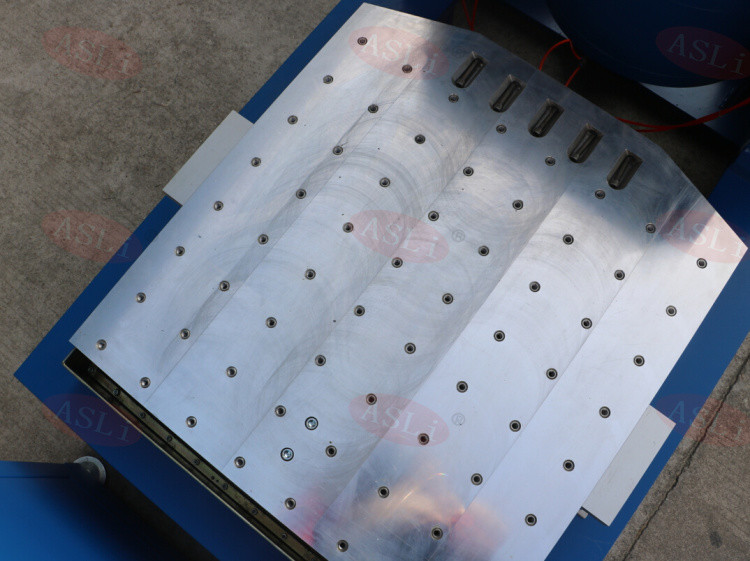

- Bàn ngang và bàn rung được tích hợp thành một đơn vị duy nhất với cấu trúc chắc chắn, mang lại sự lắp đặt và điều chỉnh thuận tiện.
- Đường dẫn áp suất tĩnh với thiết kế hình chữ V cung cấp khả năng chống nghiêng và chống tải lệch tâm.
- Bơm dầu tích hợp đảm bảo cấu trúc gọn gàng và vận hành dễ dàng.
Thiết bị kiểm tra bàn rung mô phỏng vận chuyển độ chính xác cao cho kiểm tra pin.
Product Highlights
Bàn rung ASTM 3500Hz để kiểm tra pin. Tuân thủ các tiêu chuẩn MIL, IEC, ASTM. Tính năng rung dọc/ngang, tốc độ 1,8m/s, độ chính xác cao, thiết kế bền bỉ. Lý tưởng cho mô phỏng vận chuyển, với các tùy chọn tùy chỉnh có sẵn.
