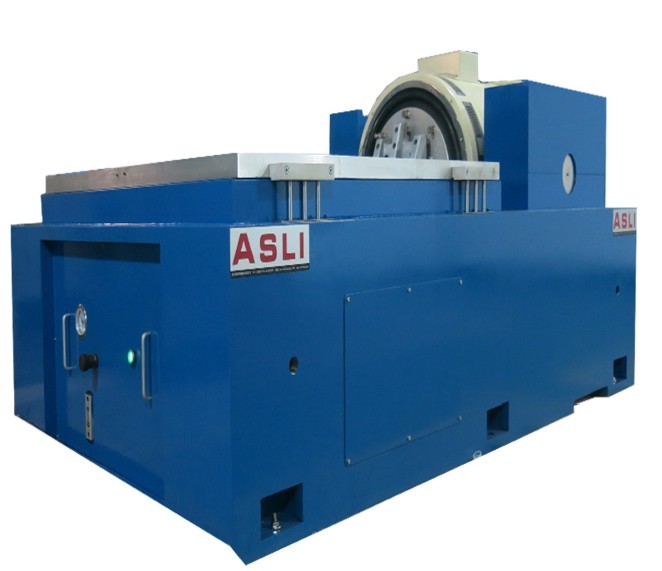

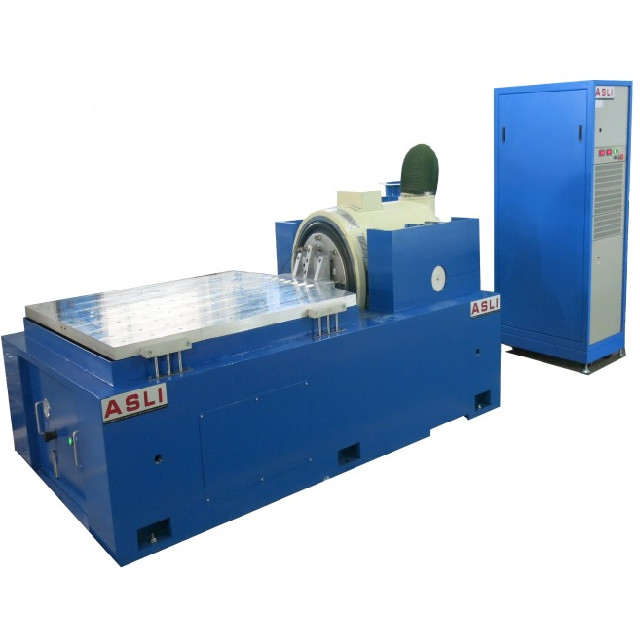

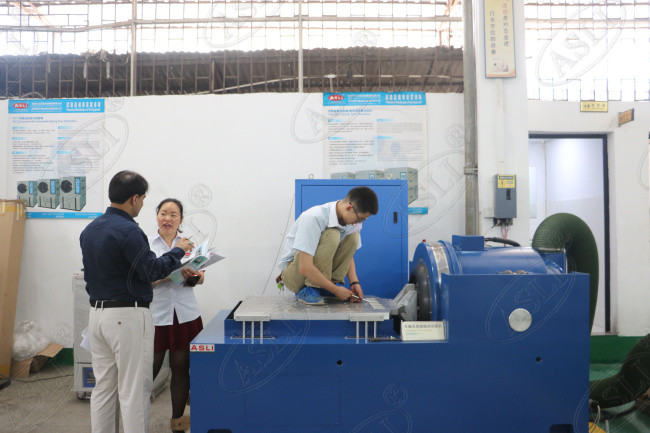

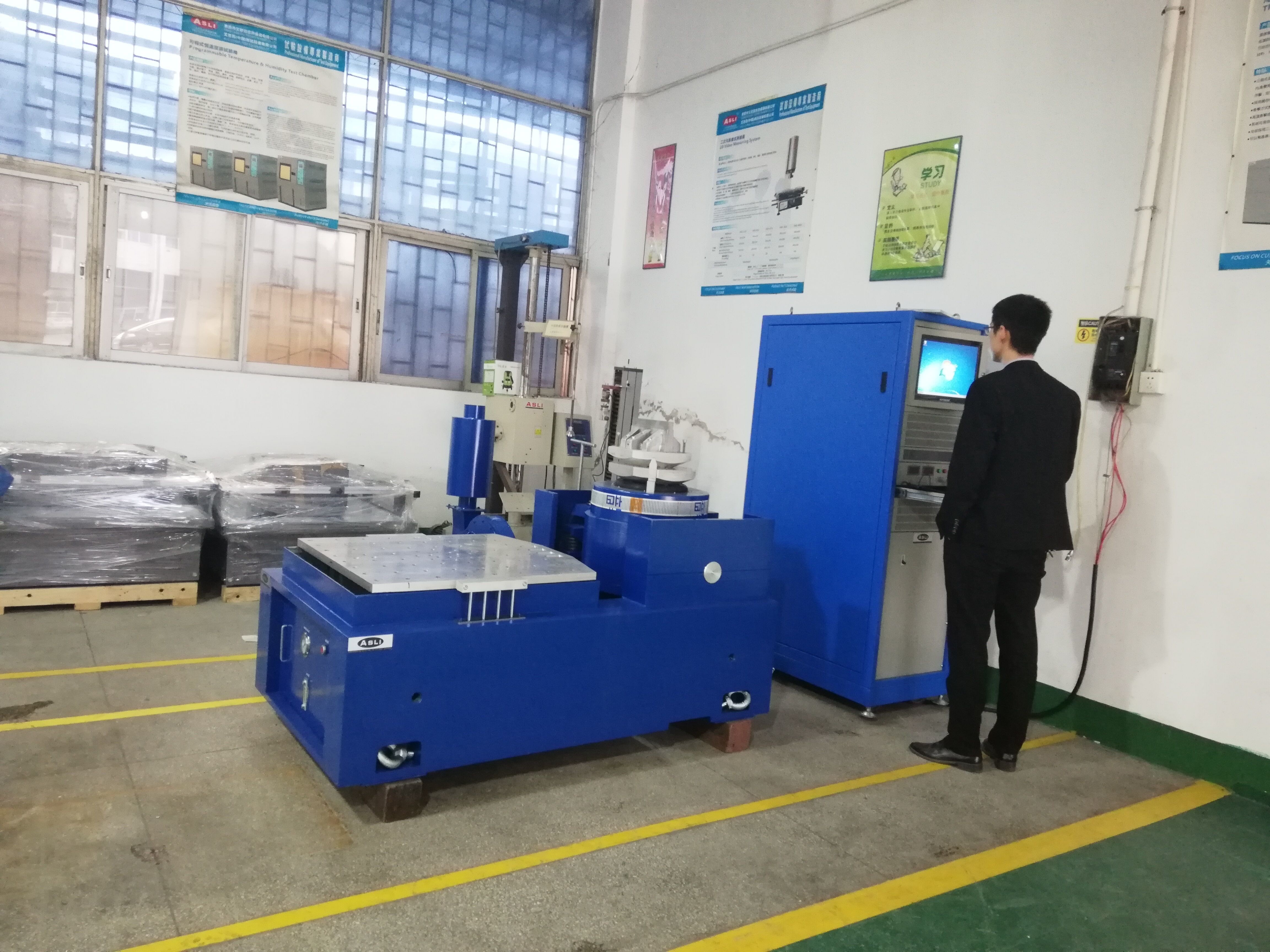

Thiết bị kiểm tra bàn rung ngang tần số cao cho kiểm tra ô tô
Máy kiểm tra rung tần số cao chủ yếu được sử dụng cho môi trường kiểm tra rung và sốc sản phẩm, kiểm tra sàng lọc ứng suất môi trường, kiểm tra độ tin cậy, các bài kiểm tra có thể cần thiết cho hàng không vũ trụ, truyền thông, điện tử, điện, truyền thông, thiết bị gia dụng và các lĩnh vực sản phẩm khác.Đây là một nền tảng kiểm tra đáp ứng tất cả các loại thông số kỹ thuật kiểm tra và có thể thực hiện bao gồm các thông số kỹ thuật IEC, MIL-STD, JIS, ASTM và các thông số kỹ thuật khác.
Thông số máy rung tần số cao:
| Mô hình |
Sine định mức Lực (N) |
Ngẫu nhiên định mức Lực (N) |
Tần số Phạm vi (Hz) |
Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) |
Độ dịch chuyển định mức (p-p) mm |
Tải trọng tối đa (Kg) | cuộn dây chuyển động (Kg) |
Kích thước của Cuộn dây chuyển động (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Tính năng sản phẩm
* Hệ thống treo linh hoạt và dẫn hướng thẳng, khả năng chịu tải mạnh, hiệu suất dẫn hướng tốt và độ ổn định cao.
* Độ cứng tĩnh của túi khí tải trung tâm lớn, độ cứng động nhỏ, khả năng chịu tải mạnh và hiệu suất động xuất sắc.
* Chẩn đoán tự kiểm tra nhanh và bảo vệ chuỗi, an toàn và độ tin cậy cao;
* Thiết bị cách ly và giảm chấn túi khí giúp bộ rung không cần móng đặc biệt, tái tạo hoàn hảo sóng rung và giảm truyền rung động.
* Cung cấp các nền tảng mở rộng ngang và dọc khác nhau để sử dụng;
* Có thể sử dụng với tất cả các loại bộ điều khiển rung và thao tác đơn giản.

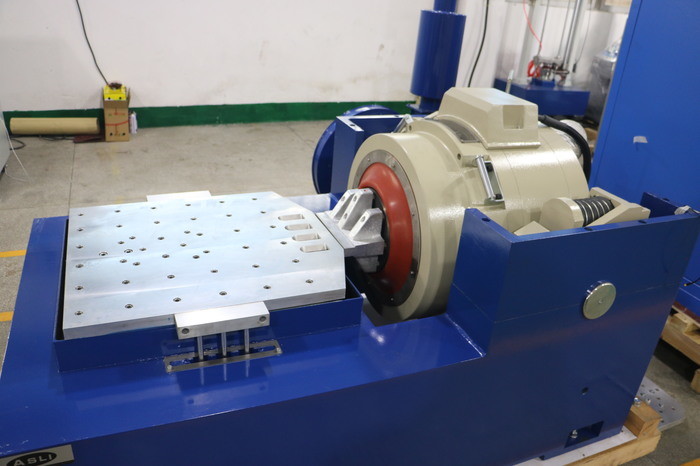

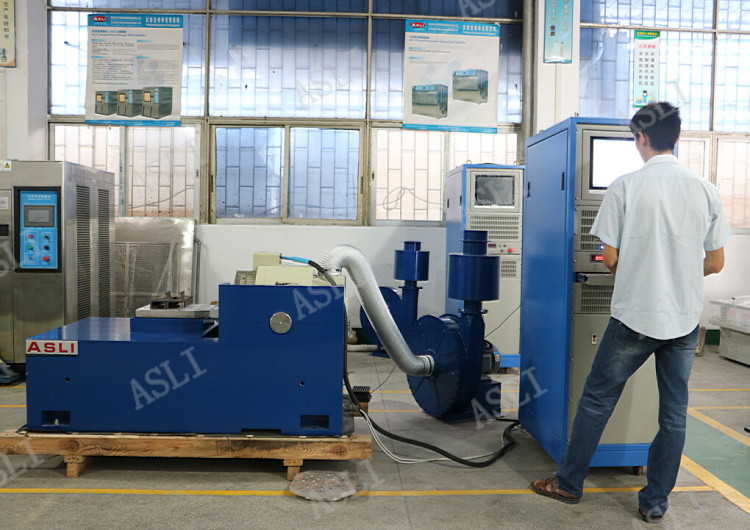

Tính năng chân đế ngang:
Trong băng ghế tải nhỏ để đạt được gia tốc và tần số làm việc cao hơn, để cải thiện khả năng tải và hiệu suất của băng ghế máy toàn bộ.
Băng ghế ngang và băng ghế rung là loại tích hợp, với cấu trúc hoàn hảo, thuận tiện để lắp đặt và điều chỉnh.
Ray áp lực tĩnh, hình chữ V, có khả năng chống dốc và chống tải lệch.
Bơm dầu tích hợp, cấu trúc tốt và dễ vận hành.
| Mô hình | Kích thước băng ghế (mm) | Phạm vi tần số (Hz) | Trọng lượng bộ phận chuyển động (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
