Hệ thống kiểm tra độ rung chủ yếu được sử dụng để kiểm tra độ rung và sốc của sản phẩm, kiểm tra sàng lọc ứng suất môi trường, kiểm tra độ tin cậy. Máy kiểm tra độ rung điện từ hoàn toàn theo tiêu chuẩn thiết kế thử nghiệm liên quan đến pin, mô phỏng trong điều kiện nhất định của thử nghiệm độ rung của pin, pin hoặc bộ pin được cố định trên bàn rung, theo tần số quy định, chế độ tăng tốc và dịch chuyển dọc theo độ rung mẫu pin của ba hướng vuông góc lẫn nhau của pin đo được không bị rò rỉ, không mất lòng, không bị vỡ, không cháy nổ. Kiểm tra độ rung của phạm vi ứng dụng cực kỳ rộng, từ bảng mạch, pin, máy bay, tàu, tên lửa, tên lửa, ô tô, thiết bị gia dụng và các sản phẩm công nghiệp khác.
Các tính năng chính
* Máy lắc điện động làm mát bằng không khí

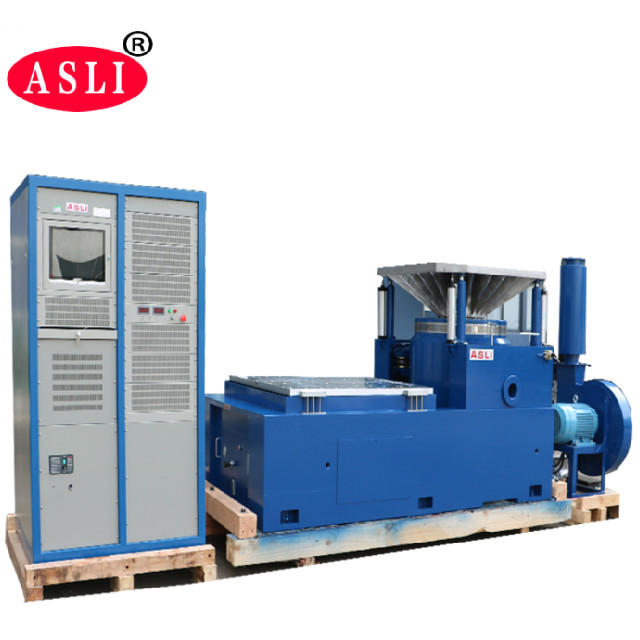

* Bộ điều khiển rung và bộ khuếch đại công suất được cấu trúc thành tủ tất cả trong một
* Đạt được lực đẩy hình sin cực đại 2400 newton.
* Kiểm tra 3 trục X, Y, Z
Chức năng điều khiển
* Rung hình sin tần số cố định
* Rung quét * Rung ngẫu nhiên
* Cú sốc cổ điển
Ứng dụng hệ thống điển hình
* Kiểm tra môi trường
* Kiểm tra màn hình căng thẳng
* Kiểm tra độ rung
Lợi ích người dùng
* Người dùng có thể thực hiện cài đặt dễ dàng
* Giao diện người dùng: màn hình cảm ứng LCD cho chế độ cục bộ và pc-windows (thông qua ethernet) cho điều khiển từ xa
cách thức;
* Chế độ cục bộ: bắt đầu nhanh một bài kiểm tra được xác định trước, hàng tá thông số kỹ thuật kiểm tra có thể được lưu trữ;
* Chế độ từ xa: tất cả các hoạt động của hệ thống, bao gồm xác định thử nghiệm và lưu trữ các thông số kỹ thuật thử nghiệm vào hầu hết, điều khiển thử nghiệm, xem xét dữ liệu thử nghiệm và tài liệu.

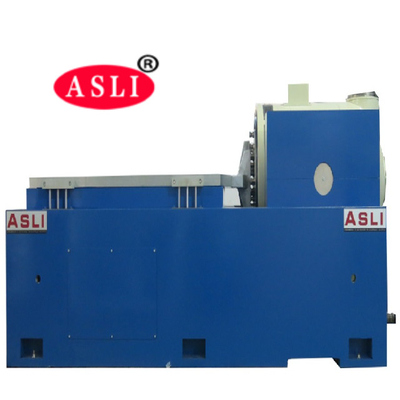

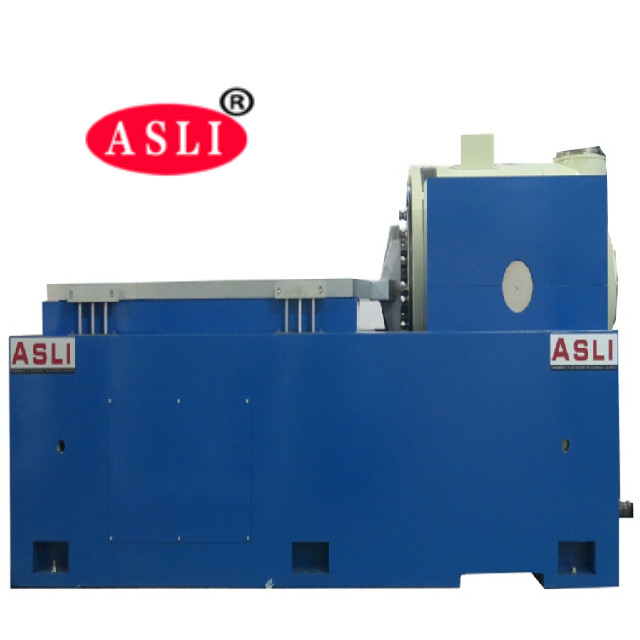

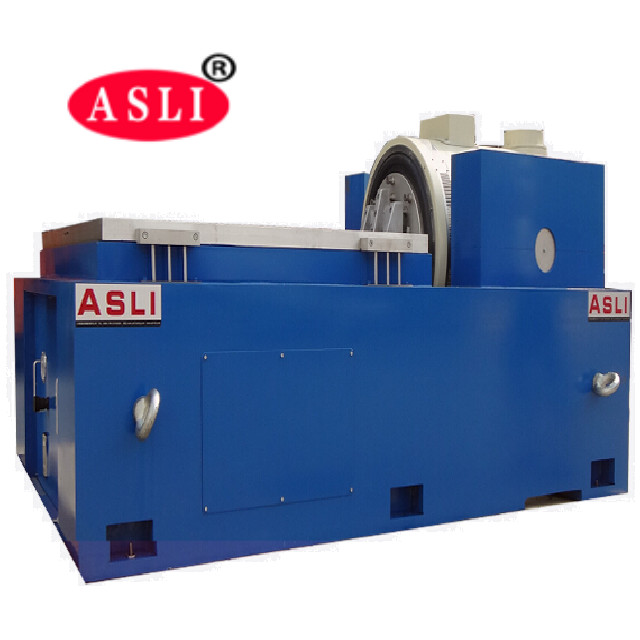

| Thông số máy phát rung điện từ: | ||||
| Lực kích thích hình sin tối đa | Đỉnh 5000Kg.f | |||
| Lực rung ngẫu nhiên lớn nhất | 5000Kg.f rms | |||
| Lực rung sốc lớn nhất | Đỉnh 10000Kg.f | |||
| Dải tần số | DC~4000Hz | |||
| Chuyển vị tối đa | 75mm pp (giá trị cực đại đến cực đại) | |||
| Tốc độ tối đa | 1,8m/giây | |||
| Gia tốc tối đa | 100G(980 m/s2) | |||
| Tần số cộng hưởng đầu tiên | 3500Hz | |||
| Tải tối đa | 750kg | |||
| Đường kính cuộn dây chuyển động (đường kính mesa làm việc) | Đường kính 450 mm | |||
| Chất lượng của cuộn dây di chuyển | 50kg | |||
| Tải tối đa | 750Kg | |||
| Mesa của vít | 13xM8 | |||
| Rò rỉ từ thông | <10 gauss | |||
| Kích thước | 800mm x 800mm x 800mm(Máy dọc) | |||
| Cân nặng | Khoảng 1500Kg | |||
| Hệ thống servo | ||||
| Chức năng | Nhiệt độ, áp suất không khí, độ dịch chuyển, quá điện áp, quá dòng, điện áp đầu vào thấp, lỗi bên ngoài, nguồn điện điều khiển, logic, thiếu đầu vào bằng nhau. | |||
| Bộ điều khiển rung kỹ thuật số | ||||
| Cấu hình phần cứng | Đầu vào 2 kênh, đầu vào 1 kênh | |||
| Điều khiển máy tính | máy tính, màn hình tinh thể lỏng (Với bàn phím/chuột quang) | |||
| Phần mềm | Hoạt động bằng tiếng Trung/tiếng Anh, phân tích miền thời gian và miền tần số, nguồn tín hiệu, phân tích tần số quét hình sin, v.v. WORD có thể tự động tạo báo cáo thử nghiệm, hiển thị tín hiệu và dữ liệu, lưu trữ, thiết lập các tham số thử nghiệm và phân tích chức năng. | |||
| Hệ điều hành | Windows 2000/XP | |||
| Cảm biến gia tốc B&W |
miền tần số: 1—2000Hz độ nhạy: 50mv/g phạm vi nhiệt độ: -24 - 250oC |
|||
| Yêu cầu về điện | ||||
| Nguồn điện | 3 pha, 380V/50Hz | |||
