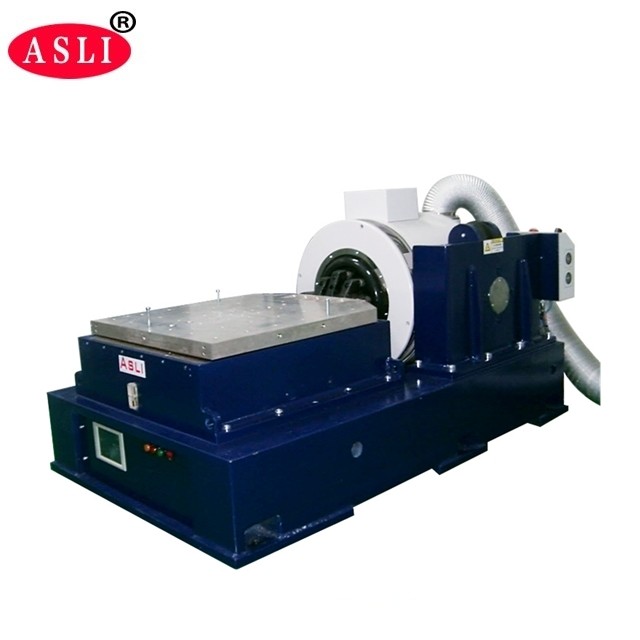

Máy xung kích cơ 10000N 3000Hz cho phòng thí nghiệm

Máy sốc cơ khí 10000N 3000Hz là một bảng rung động chuyên nghiệp được thiết kế để thử nghiệm các bộ phận ô tô và xác minh chất lượng tổng thể.Được xây dựng trên một nền tảng rung động tần số cao, nó cung cấp kết quả chính xác, lặp lại cho môi trường phòng thí nghiệm đòi hỏi.

Máy rung tần số cao sử dụng các công nghệ hiện đại tiên tiến bao gồm cấu trúc mạch hai từ tính, vòng tròn hoạt động xương tự tạo, hỗ trợ trên không,vòng bi cuộn có hướng dẫn tuyến tính, và cách ly trunnion. Nó thực hiện các thử nghiệm rung động x, y và z ba trục, thử nghiệm rung động ngẫu nhiên băng thông rộng, và thử nghiệm xung và phản ứng sốc phổ cổ điển (nửa sinus).

Nó được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện và các ngành công nghiệp thiết bị gia dụng.

• Cấu trúc mạch từ hai lần đảm bảo cường độ từ trường cao và giảm rò rỉ luồng; một cấu trúc khử khí đặc biệt làm giảm rò rỉ luồng xuống dưới 1 mT.
• Các lò xo, cuộn và vòng bi tuyến U cung cấp sức đề kháng mạnh mẽ đối với các tải lệch hướng.
• Các lò xo không khí được sử dụng để cách ly rung động, cho phép hệ thống hoạt động ổn định ngay cả dưới tải trọng lớn mà không cần nền tảng đặc biệt.
• Thiết bị bảo vệ bao gồm điều kiện quá nhiệt, quá tải, quá điện, quá điện áp và quá dịch chuyển.và bảo vệ mất pha. Bảo vệ năng lượng ổ đĩa bao gồm giới hạn dòng, khởi động mềm, nhiệt độ quá cao, mạch ngắn và bảo vệ lỗi mô-đun.
• Hỗ trợ các thử nghiệm môi trường sinus, ngẫu nhiên và tác động.
• Độ nhạy thấp đối với biến động điện áp trong phạm vi ± 10% là chấp nhận được.
• Yêu cầu kháng đất thấp ≤4Ω là chấp nhận được.
• Độ tin cậy cao, đặc biệt phù hợp với hoạt động lâu dài.

• Sức mạnh định số: lực sinus 10000N; lực ngẫu nhiên 10000N; lực va chạm 20000N
• Phạm vi tần số: 3Hz đến 3000Hz ️ tần số cố định, quét qua lại, sinus, ngẫu nhiên, sốc
• Chế độ tần số quét: tuyến tính, logarithmic, quét qua lại, tần số cố định
• Thời gian tần số quét: 1 đến 32767
• Thời gian tần số quét: tần số cố định / đơn 1 ¢ 3600 phút; đường cong tần số quét có thể được hiển thị
• Tốc độ gia tốc tối đa: 1000 m/s2 (không tải)
• Tốc độ tối đa: 1,8 m/s
• Max. Displacement: 51 mm p-p (không tải), đỉnh gấp đôi
• Sự dịch chuyển tác động: 51 mm
• Trọng lượng cuộn dây di chuyển: 14 kg
• Sóng rung động: sinus, ngẫu nhiên, cú sốc
• Độ kính của cuộn dây di chuyển: Φ240 mm
• Kích thước hệ thống rung: W1060 × H750 × D845 mm
• Trọng lượng hệ thống rung động: 960 kg

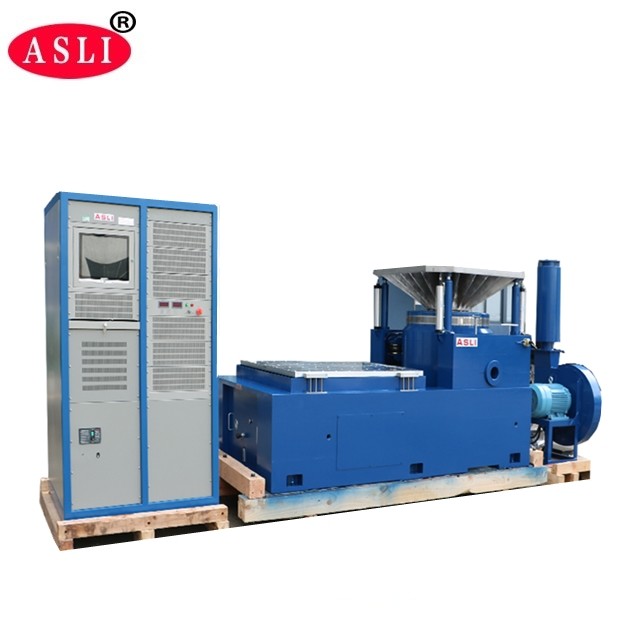

• Bao gồm bộ mở rộng dọc 600 mm × 600 mm và bàn trượt ngang 600 mm × 600 mm

1. Máy tạo rung động 1 bộ
2. Máy điều khiển rung động 1 bộ
3. Phòng kết nối truyền thông 1 bộ
4. Động lực tăng cường DA-10 1 bộ
5. Năng lượng kích thích 1 pc
6. Phần mềm trình điều khiển 1 bộ
7. Hệ thống làm mát 1 bộ
8. Máy tính công nghiệp 1 bộ
9. Máy in màu 1 bộ (tùy chọn)
10. Cảm biến gia tốc (bao gồm đường dẫn đầu ra) 1 pc
11. Thiết bị rung động 1 bộ (không cần thiết, theo mẫu thử)

Bộ điều khiển rung động là thiết kế mới nhất từ công ty chúng tôi, áp dụng kiến trúc hệ thống phân tán tiên tiến quốc tế.Lõi của nó là bộ vi xử lý tốc độ cao 32 bit TMS320 mới nhất từ TI. Báo cáo thử nghiệm được tự động tạo ra trong định dạng Word. Trong hoặc sau khi thử nghiệm, báo cáo có thể được chỉnh sửa và sau đó tạo ra tự động hoặc thủ công.

1. Một bộ xương vòng tròn động được thiết kế tốt với tần số cộng hưởng trục cao hơn.
2. Thiết kế mạch hai từ với rò rỉ luồng từ thấp, cấu trúc nhỏ gọn và hợp lý.
3. Lối xích cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn
4. Trunnion nền tảng cách ly dành riêng cho việc sử dụng hormone, với cài đặt di động thuận tiện.
5. Công nghệ tiên tiến hệ thống di chuyển xung quanh đảm bảo độ tin cậy cao của vòng tròn động.
6. Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát.
7. Độ cứng tĩnh và độ cứng động của bong bóng nhỏ mang theo làm tăng khả năng mang bàn rung và cải thiện hiệu suất tần số thấp.
