Hệ thống thử nghiệm rung động chủ yếu được sử dụng cho các sản phẩm rung động và thử nghiệm môi trường sốc, thử nghiệm sàng lọc căng thẳng môi trường, thử nghiệm độ tin cậy.Máy thử rung điện từ hoàn toàn theo tiêu chuẩn thiết kế thử nghiệm liên quan đến pin, mô phỏng trong điều kiện nhất định của thử nghiệm rung của pin, pin hoặc bộ pin được cố định trên bảng rung, theo tần số quy định,tốc độ và chế độ di chuyển dọc theo mẫu pin rung động của ba hướng song song đo pin không nên rò rỉthử nghiệm rung động của phạm vi ứng dụng là cực kỳ rộng, từ bảng mạch, pin, máy bay, tàu, tên lửa, tên lửa,Xe hơi và thiết bị gia dụng và các sản phẩm công nghiệp khác.
Các đặc điểm chính

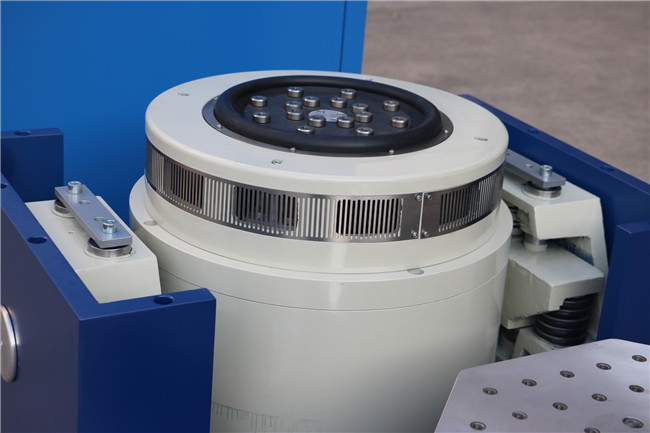

* Một máy lắc điện động khí lạnh bằng không khí

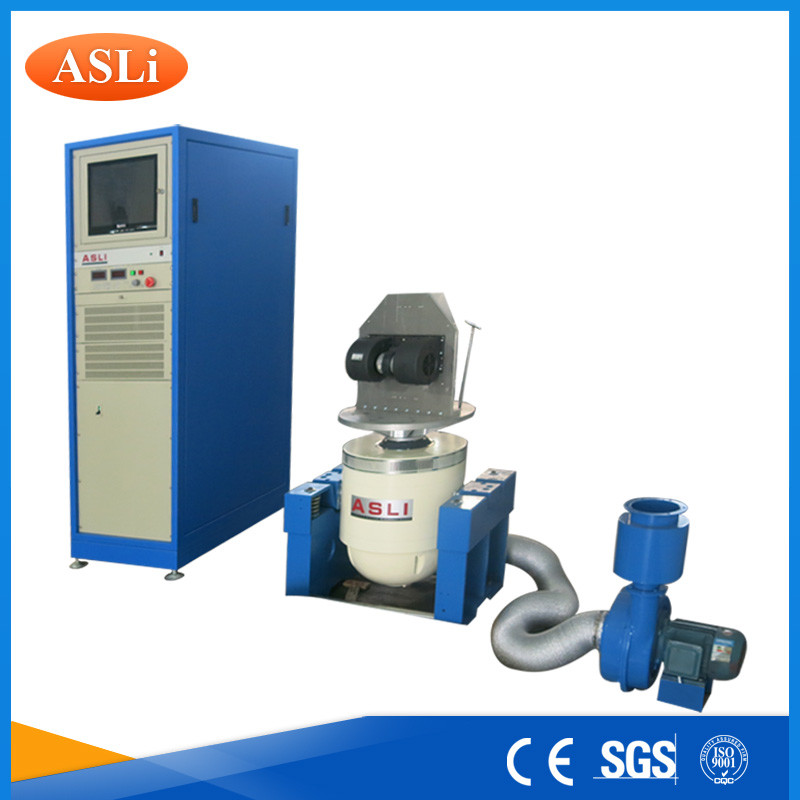

* Bộ điều khiển rung động và bộ khuếch đại công suất được cấu trúc thành tủ tất cả trong một
* Đạt được lực đẩy cực cao 2400 newton.
* X, Y, Z 3 trục thử nghiệm
Chức năng điều khiển
* Động cơ xoang tần số cố định
* Động lực quét * Động lực ngẫu nhiên
* Sốc cổ điển
Các ứng dụng hệ thống điển hình
* Kiểm tra môi trường
* Thử nghiệm màn hình căng thẳng
* Kiểm tra rung động
Lợi ích của người dùng
* Dễ dàng cài đặt có thể được thực hiện bởi người dùng
* Giao diện người dùng: màn hình cảm ứng lcd cho chế độ địa phương và PC-windows (through ethernet) cho điều khiển từ xa
chế độ;
* Chế độ địa phương: bắt đầu nhanh một thử nghiệm được xác định trước, hàng chục thông số kỹ thuật thử nghiệm có thể được lưu trữ;
* Chế độ từ xa: tất cả các hoạt động của hệ thống, bao gồm xác định thử nghiệm và lưu trữ các thông số kỹ thuật thử nghiệm trên máy chủ, điều khiển thử nghiệm, xem xét dữ liệu thử nghiệm và tài liệu.
| Các thông số của máy phát rung điện từ: | ||||
| Lực kích thích sinus tối đa | 5000Kg.f đỉnh | |||
| Lực rung động ngẫu nhiên lớn nhất | 5000Kg.f r.ms | |||
| Lực rung động cú sốc lớn nhất | 10000Kg.f đỉnh | |||
| Phạm vi tần số | DC ~ 4000 Hz | |||
| Động lượng tối đa | 75mm p-p ((giá trị từ đỉnh đến đỉnh) | |||
| Tốc độ tối đa | 1.8m/s | |||
| Tốc độ gia tốc tối đa | 100G ((980 m/s2) | |||
| Tần số cộng hưởng đầu tiên | 3500Hz | |||
| Trọng lượng tối đa | 750kg | |||
| Chuẩn mực của cuộn dây di chuyển (chỉ có đường kính làm việc) | Chiều kính 450 mm | |||
| Chất lượng của cuộn dây di chuyển | 50kg | |||
| Trọng lượng tối đa | 750kg | |||

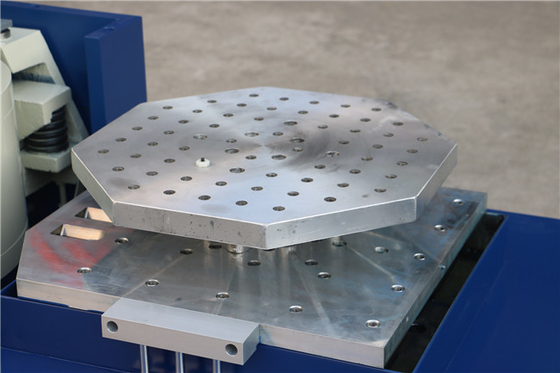

| Bàn vít | 13 x M8 | |||
| Sự rò rỉ luồng từ tính | < 10 gauss | |||
| Cấu trúc | 800mm x 800mm x 800mm ((cỗ máy dọc) | |||
| Trọng lượng | Khoảng 1500kg. | |||
| Hệ thống Servo | ||||
| Chức năng | Nhiệt độ, áp suất không khí, dịch chuyển, quá điện áp, quá điện, đầu vào dưới điện áp, lỗi bên ngoài, nguồn điện điều khiển, logic, thiếu đầu vào bằng nhau. | |||
| Bộ điều khiển rung động kỹ thuật số | ||||
| Cấu hình phần cứng | 2 kênh đầu vào,1 kênh đầu vào | |||
| Máy tính điều khiển | Máy tính lenovo gốc, màn hình tinh thể lỏng ((Với bàn phím / chuột quang học) | |||
| Phần mềm | Hoạt động tiếng Trung/Tiếng Anh, phân tích miền thời gian và miền tần số, nguồn tín hiệu, phân tích tần số xoay sinus, v.v. WORD có thể tự động tạo báo cáo thử nghiệm, tín hiệu và hiển thị dữ liệu,lưu trữ, thiết lập các thông số thử nghiệm và phân tích chức năng. | |||
| Hệ điều hành | Windows 2000/ XP | |||
| Cảm biến gia tốc B&W |
phạm vi tần số:1 ¢ 2000Hz Độ nhạy:50mv/g Phạm vi nhiệt độ: - 24 - 250°C |
|||
| Nhu cầu điện | ||||
| Nguồn điện | 3 giai đoạn, 380V/50Hz | |||
