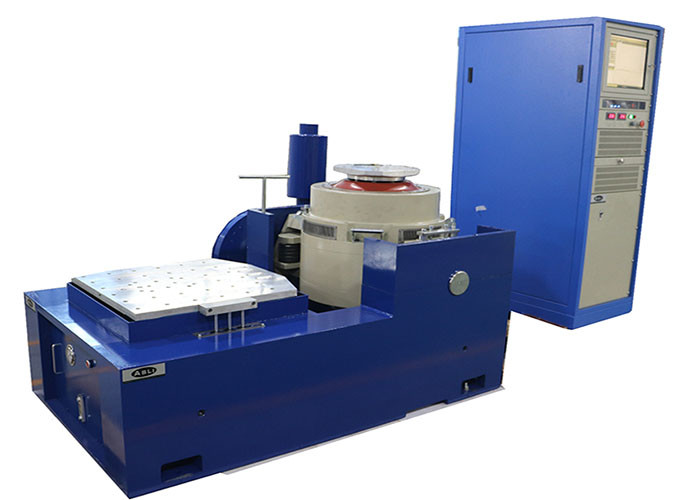

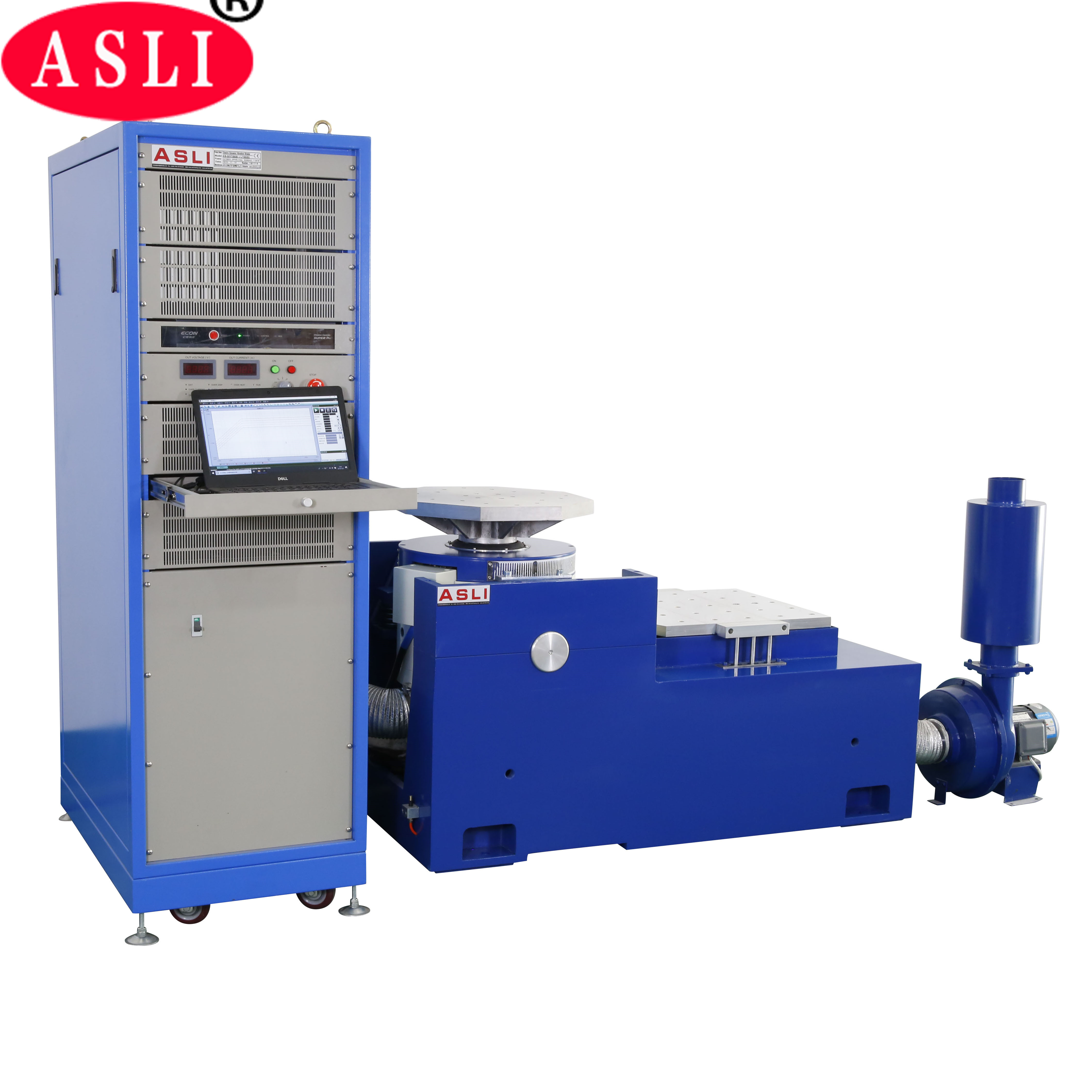

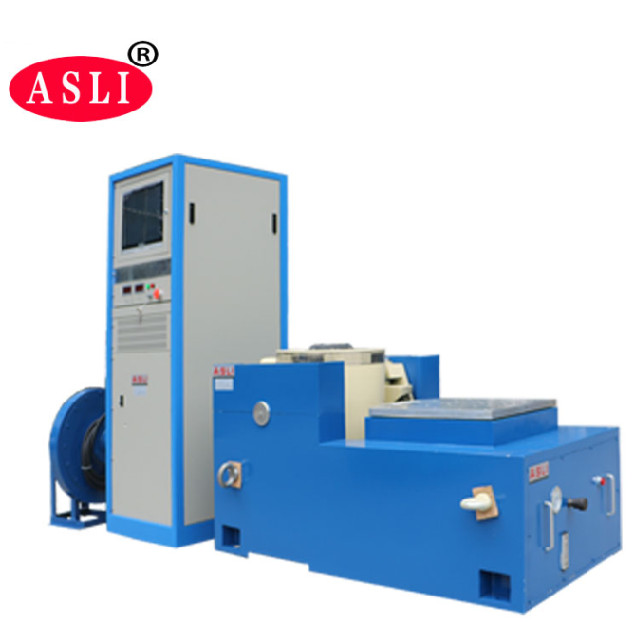

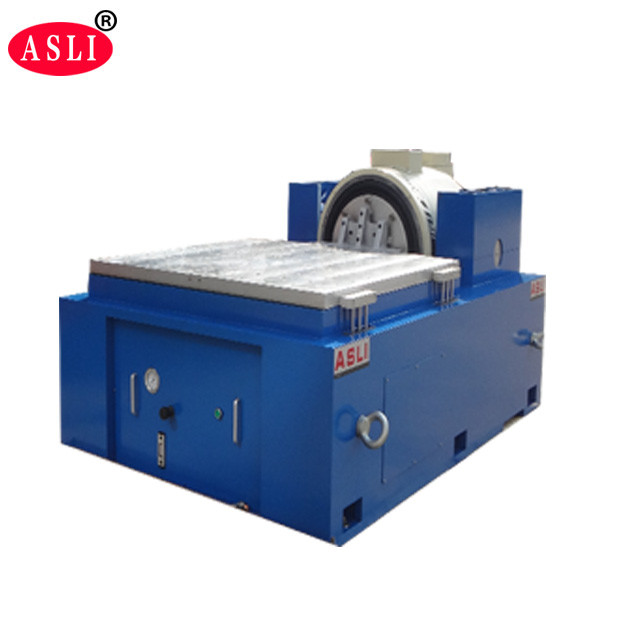

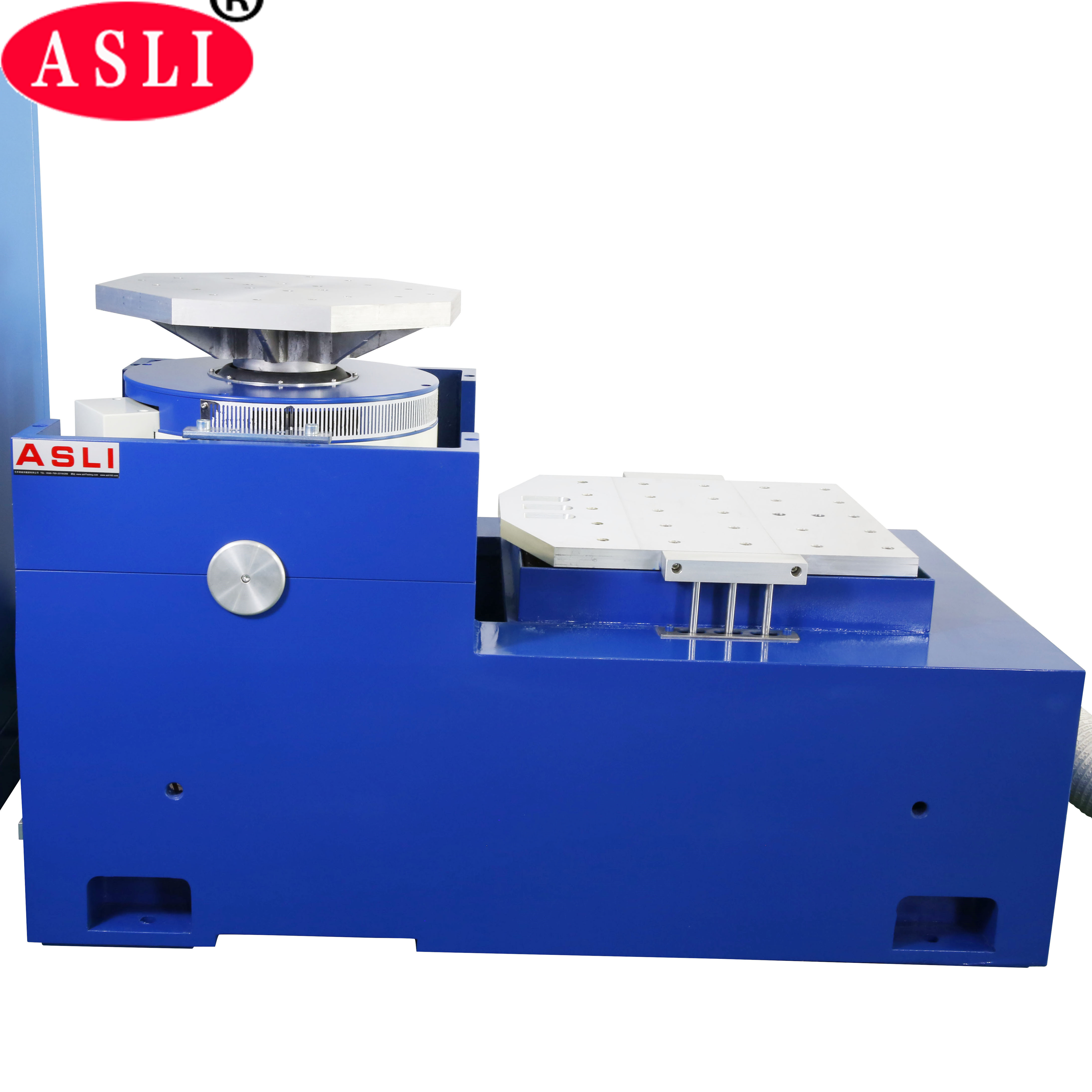

Thiết bị kiểm tra trong phòng thí nghiệm của hệ thống kiểm tra độ rung ISTA 1.8m / S
Product Details
| lực sin: | 6000N | Tốc độ: | 1,8m/giây |
|---|---|---|---|
| Sự dịch chuyển: | 25 mm | Tính thường xuyên: | 3 ~ 3500HZ |
| đang tải: | 180kg | tăng tốc: | 100G |
| phần ứng: | 450mm | Thương hiệu: | ASLI |
| Kích thước bảng: | 500x500mm | ||
| Làm nổi bật |
Hệ thống kiểm tra độ rung ISTA,hệ thống kiểm tra độ rung 1,8m / s |
||
Product Description
Hệ thống Kiểm tra Rung động ISTA 1.8m/s là một thiết bị kiểm tra rung động điện động hiệu suất cao, được thiết kế cho các ứng dụng phòng thí nghiệm và công nghiệp. Tuân thủ các tiêu chuẩn ISTA 1A, 2A và 3A, hệ thống này mang lại hiệu suất đáng tin cậy với dải tần số 1 Hz và độ dịch chuyển lên tới 75 mm. Nó được sử dụng rộng rãi trong các ngành công nghiệp quốc phòng, hàng không, vũ trụ, viễn thông, điện tử, ô tô và thiết bị gia dụng để phát hiện lỗi sớm, mô phỏng điều kiện làm việc thực tế và kiểm tra độ bền kết cấu.
Hệ thống hỗ trợ các chế độ sóng sin, FM, quét, lập trình, bộ nhân tần số, logarit, gia tốc tối đa, điều chế biên độ và điều khiển thời gian. Nó có tính năng điều khiển máy tính đầy đủ chức năng với các tùy chọn gia tốc cố định và biên độ cố định đơn giản. Thiết bị đã trải qua thử nghiệm liên tục không lỗi trong 3 tháng, đảm bảo hiệu suất ổn định và chất lượng đáng tin cậy.
| Mục | Mô tả |
|---|---|
| Lực Sin | 5,88 KN |
| Lực Sốc | 11,76 KN |
| Dải tần số | 5–3000 Hz |
| Độ dịch chuyển | 51 mm |
| Vận tốc tối đa | 2 m/s |
| Gia tốc tối đa | 981 m/s² (không tải) |
| Đường kính rôto | 200 mm |
| Mô-men xoắn tải cho phép | >300 N·m |
| Khối lượng rôto hiệu dụng | 6 kg |
| Khả năng tải tối đa | 100 kg |
| Rò rỉ từ tính | ≤1 mT |
| Tần số cách ly rung động trục | <3 Hz |
| Gắn tải | 16 lỗ ren M8 bằng thép không gỉ |
| Kích thước (D×R×C) | 850 × 665 × 760 mm |
| Trọng lượng xấp xỉ | 990 kg |
Bảng sau đây phác thảo các model có sẵn trong dòng ES, bao gồm nhiều mức công suất và cấu hình khác nhau để đáp ứng các yêu cầu kiểm tra đa dạng.
| Model | Lực Sin định mức (N) | Lực Ngẫu nhiên định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây chuyển động (Kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | ⌀230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | ⌀230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | ⌀240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | ⌀320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | ⌀450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | ⌀450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | ⌀450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | ⌀450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | ⌀450 |
Lưu ý: Độ dịch chuyển định mức của model ES-30 được liệt kê là 5l trong thông số kỹ thuật ban đầu. Vui lòng xác nhận giá trị chính xác với nhà sản xuất.
- Khung động được thiết kế tốt với tần số cộng hưởng trục bậc cao hơn.
- Thiết kế hai mạch từ đảm bảo rò rỉ từ thông thấp, cấu trúc nhỏ gọn và bố trí hợp lý.
- Vòng bi con lăn thanh đòn với độ cứng định hướng thân composite thẳng và định hướng nhập khẩu, cung cấp khả năng chịu tải lệch tâm tuyệt vời.
- Nền cách ly trụ dành cho sử dụng hormone, cung cấp lắp đặt di động tiện lợi.
- Công nghệ tiên tiến trong hệ thống chuyển động đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu quả làm mát cho hoạt động bền vững.
- Độ cứng tĩnh và độ cứng động của vòng bi được tối ưu hóa, nâng cao khả năng chịu tải của bàn rung và cải thiện hiệu suất tần số thấp.
