Máy lắc rung điện động tần số cao 50000N Tiêu chuẩn IEC60068
Product Details
| lực sin: | 50000n | Tốc độ: | 2.0m/s |
|---|---|---|---|
| Sự dịch chuyển: | 100mm | Tính thường xuyên: | 1 ~ 3500Hz |
| đang tải: | 750kg | tăng tốc: | 100G |
| phần ứng: | 450mm | Thương hiệu: | ASLI |
| Kích thước bảng: | 800x800mm | ||
| Làm nổi bật |
Máy rung điện động lực cao tần số,Thiết bị thử bảng rung 50000N,Máy rung tiêu chuẩn IEC60068 |
||
Product Description

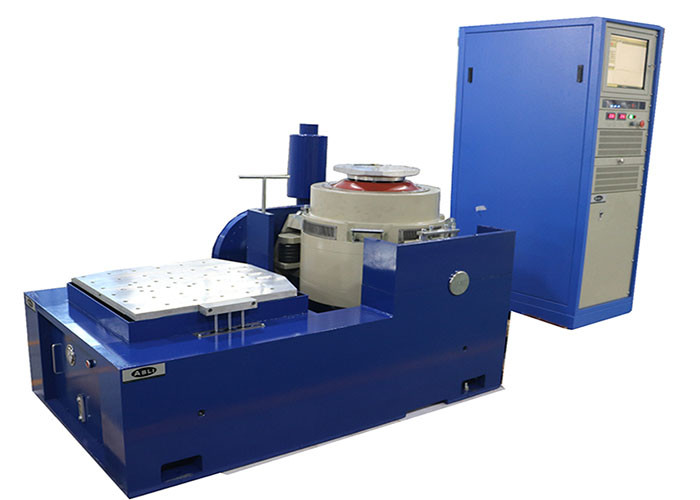

EC60068 hệ thống High Frequency Electrodynamic Shaker cung cấp khả năng thử nghiệm ngẫu nhiên, sinus và cú sốc trong một nền tảng tích hợp duy nhất.hệ thống này được triển khai rộng rãi trên toàn bộ phòng thủ, hàng không, hàng không vũ trụ, truyền thông, điện tử, ô tô và các ngành thiết bị gia dụng.
Thiết bị này được thiết kế để phát hiện lỗi sớm, mô phỏng điều kiện làm việc thực tế và kiểm tra độ bền cấu trúc.Phạm vi ứng dụng rộng và kết quả thử nghiệm đáng tin cậy của nó làm cho nó trở thành một công cụ không thể thiếu cho việc xác nhận sản phẩmHệ thống hỗ trợ sóng sinus, FM, quét, có thể lập trình, nhân tần số, logarithm, tăng tốc tối đa, điều chế kích thước,và các chế độ điều khiển thời gian tất cả đều được quản lý thông qua điều khiển máy tính đầy đủ chức năng với các tùy chọn tăng tốc cố định đơn giản / biên cố định.
Mỗi đơn vị trải qua thử nghiệm hoạt động không bị hỏng liên tục trong 3 tháng, đảm bảo hiệu suất ổn định và chất lượng đáng tin cậy.
| Parameter | Giá trị |
|---|---|
| Điểm đỉnh sinus (Pk) | 5000 Kg.f đỉnh (50 KN) |
| Xử lý ngẫu nhiên (RMS) | 5000 Kg.f r.m.s (50 KN) |
| Sốc (Pk) | 10000 kg.f đỉnh (100 KN) @ 6 ms |
| Tần số sử dụng | 1 ¢ 2500 Hz |
| Độ di chuyển tối đa (p-p) | 100 mm (4 inch), 76 mm (3 inch) liên tục |
| Tốc độ tối đa | 2 m/s |
| Tăng tốc | Sinus: 100 g (980 m/s2), Random: 62 g (600 m/s2) |
| Hỗ trợ tải thẳng đứng | 500 kg |
| Tần số tự nhiên treo cơ thể (Trục lực đẩy) | Ít hơn 2,5 Hz |
| Chiều kính giáp | Ф440 mm |
| Trọng lượng giáp | 59 kg |
| Tần số cộng hưởng cơ bản (Bare Table) | 2,400 Hz (tên) ± 5% |
| Các điểm gắn tải (Tiêu chuẩn) | 16 nhựa thép không gỉ M10 |
| Mật độ lưu lượng lạc | < 10 gauss |
| Kích thước máy rắc | 1670 mm L × 1150 mm D × 1300 mm H |
| Trọng lượng của Shaker | Khoảng 4600 kg |
| Nhu cầu không khí nén | 0.6 MPa |
Bảng dưới đây phác thảo toàn bộ các mô hình có sẵn để thử nghiệm pin ô tô theo tiêu chuẩn EN50604, IEC62133 và UN38.3.
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (Kg) | Vòng di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Một bộ xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch hai từ đảm bảo rò rỉ luồng từ thấp, cấu trúc nhỏ gọn và bố cục hợp lý.
- Các vòng bi cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn

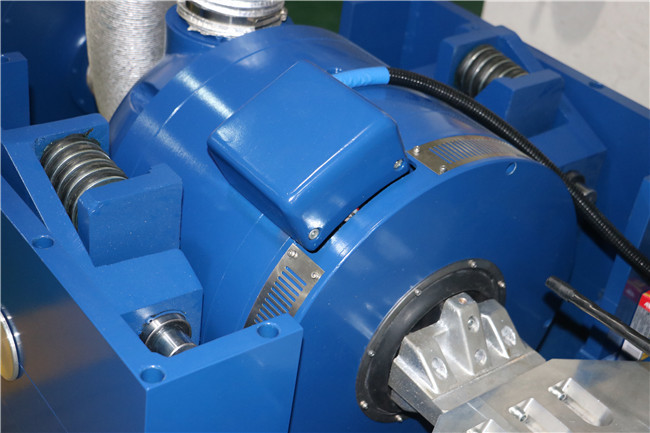

- Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, cung cấp tiện lợi cài đặt di động.
- Công nghệ tiên tiến hệ thống di chuyển xung quanh đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát để hoạt động lâu dài.
- Độ cứng tĩnh và độ cứng động của bong bóng nhỏ mang theo làm tăng khả năng mang bàn rung và cải thiện hiệu suất tần số thấp.
Product Highlights
Máy lắc rung điện động ASLI 50000N đáp ứng tiêu chuẩn IEC60068 với tải trọng 750kg, 1-3500Hz, gia tốc 100g và độ dịch chuyển 100mm. Lý tưởng cho việc thử nghiệm quốc phòng, ô tô và điện tử. Có mạch từ kép, rò rỉ từ thông thấp và hiệu suất ổn định sau 3 tháng thử nghiệm liên tục.
