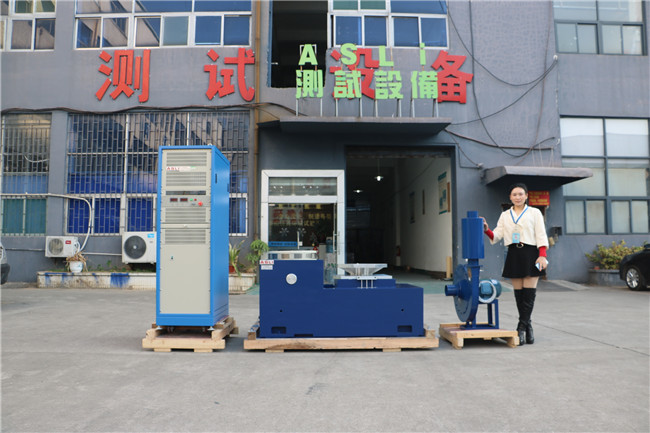

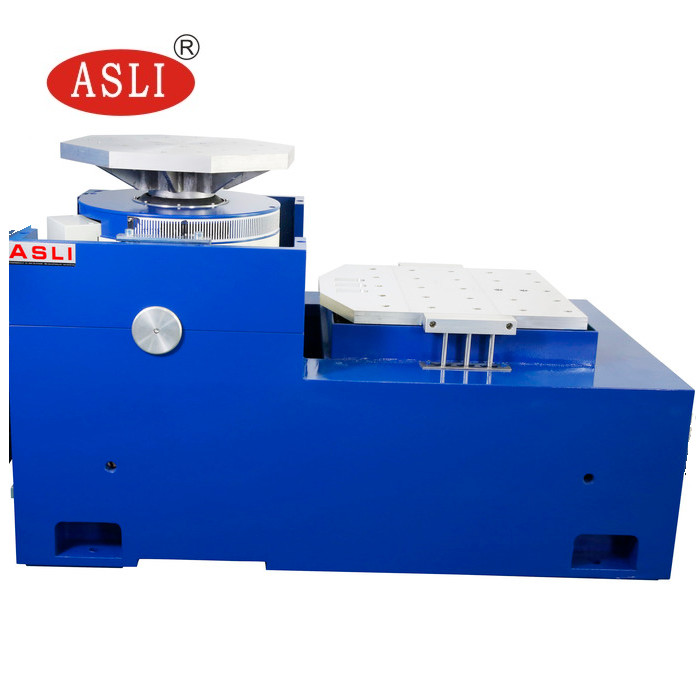

Bảng mạch ô tô Thiết bị kiểm tra bảng rung 3500HZ với độ dịch chuyển 25mm
Product Details
| lực sin: | 6000N | Tốc độ: | 1,8m/giây |
|---|---|---|---|
| Sự dịch chuyển: | 25 mm | Tính thường xuyên: | 3 ~ 3500HZ |
| đang tải: | 180kg | tăng tốc: | 100G |
| phần ứng: | 450mm | Thương hiệu: | ASLI |

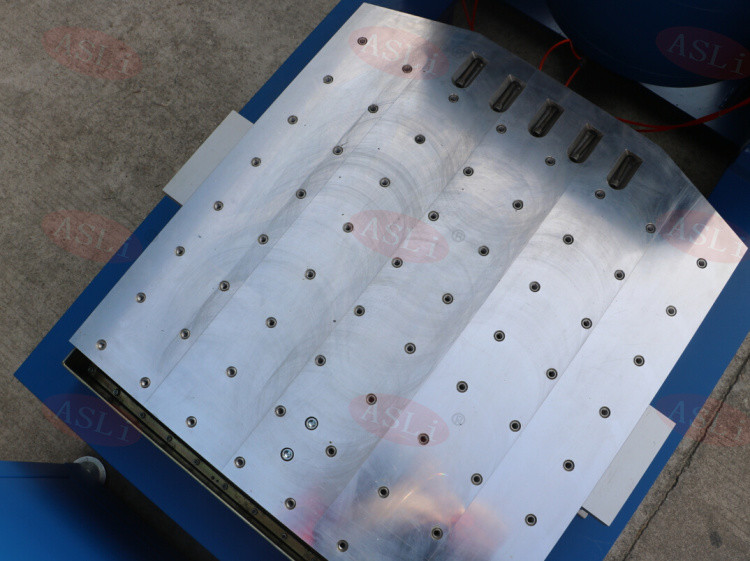

| Kích thước bảng: | 500x500mm | ||
| Làm nổi bật |
thiết bị kiểm tra bàn rung ô tô,thiết bị kiểm tra độ rung 3500HZ,bàn rung chuyển vị 25mm |
||
Product Description

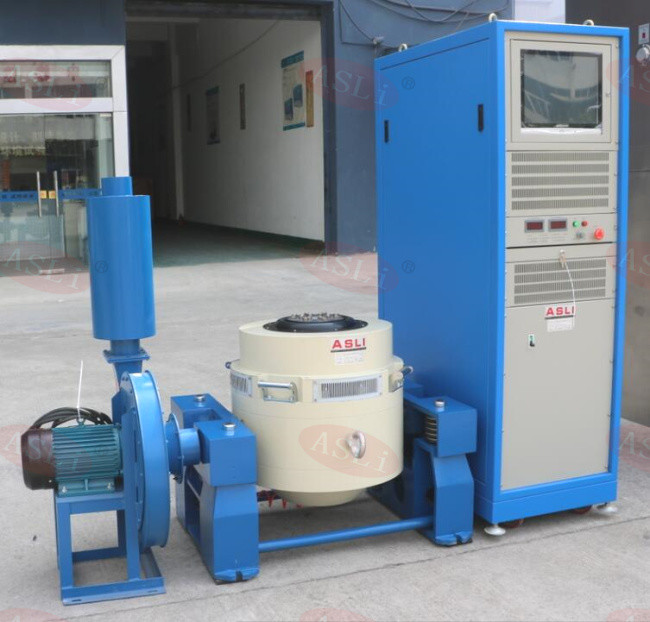

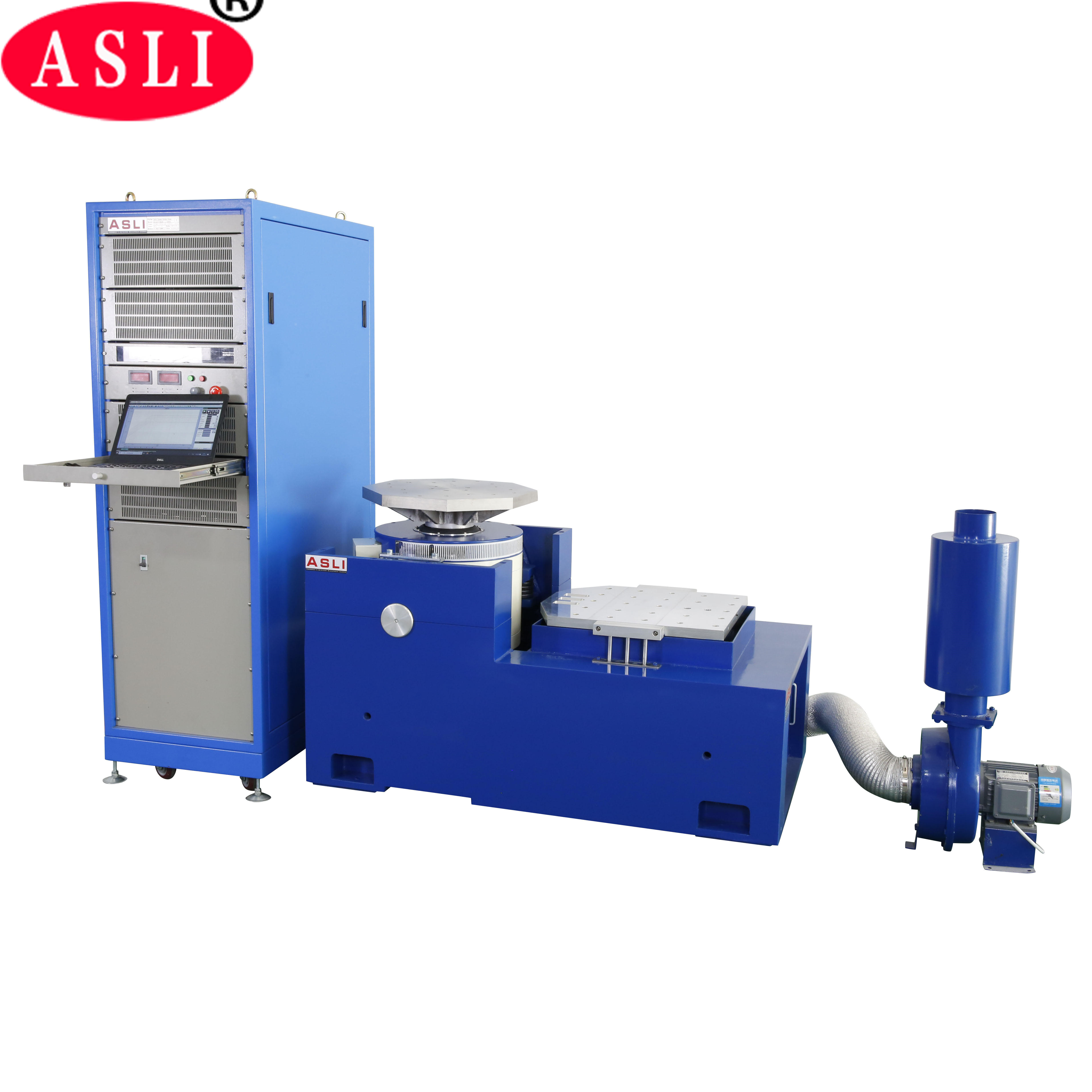

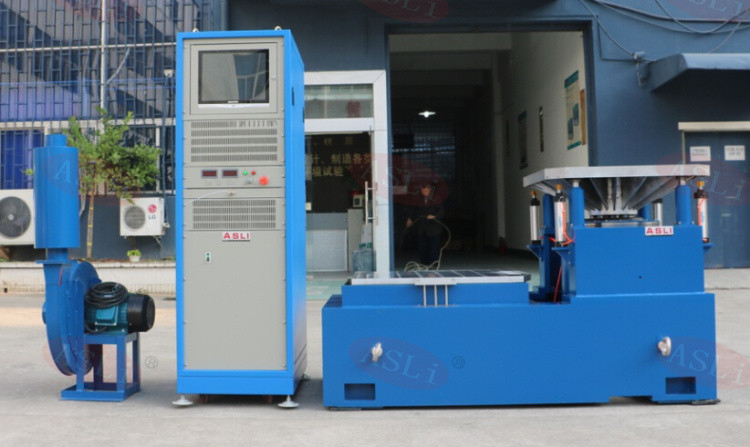

Hệ thống kiểm tra rung động điện động học được sử dụng rộng rãi trong các ngành công nghiệp quốc phòng, hàng không, hàng không vũ trụ, truyền thông, điện tử, ô tô và thiết bị gia dụng.Thiết bị này được thiết kế để phát hiện lỗi sớm, mô phỏng điều kiện làm việc thực tế và thực hiện các thử nghiệm sức mạnh cấu trúc.
Hệ thống hỗ trợ sóng sinus, FM, quét, có thể lập trình, nhân tần số, logarithm, tăng tốc tối đa, điều chế kích thước và chế độ điều khiển thời gian.Nó có chức năng đầy đủ điều khiển máy tính với đơn giản tăng tốc cố định và cài đặt biên độ cố địnhThiết bị đã trải qua hoạt động liên tục không bị hỏng trong 3 tháng thử nghiệm, đảm bảo hiệu suất ổn định và chất lượng đáng tin cậy.
| Điểm | Mô tả |
|---|---|
| Sine Force | 5.88 KN |
| Lực cú sốc | 11.76 KN |
| Phạm vi tần số | 5 ‰ 3000 Hz |
| Di dời | 51 mm |
| Tốc độ tối đa | 2 m/s |
| Tăng tốc | 981 m/s2 (không tải) |
| Chiều kính giáp | 200 mm |
| Động lực tải được phép | > 300 N•m |
| Khối lượng thiết giáp hiệu quả | 6 kg |
| Max. Capacity Load | 100 kg |
| Sự rò rỉ từ tính | ≤ 1 mT |
| Tần số cách ly rung trục | < 3 Hz |
| Chất gắn tải | 16 thép không gỉ M8 chèn |
| Kích thước (L × W × H) | 850 × 665 × 760 mm |
| Đánh nặng | 990 kg |
Bộ pin ô tô EN50604 IEC62133 UN38.3 Thử nghiệm rung động cho thử nghiệm trong phòng thí nghiệm
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (Kg) | Vòng di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Một bộ xương vòng tròn động được thiết kế tốt với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch hai từ với rò rỉ luồng từ thấp, cấu trúc nhỏ gọn và bố cục hợp lý.
- Các vòng bi cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn
- Cơ sở cách ly Trunnion dành riêng cho cách ly rung động, với cài đặt di động thuận tiện.
- Công nghệ tiên tiến trong hệ thống di chuyển đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi với hiệu ứng bong bóng nhỏ, làm tăng khả năng mang bàn rung và cải thiện hiệu suất tần số thấp.
Product Highlights
Hệ thống kiểm tra độ rung điện động ASLI: lực hình sin 6000N, 3 ~ 3500HZ, độ dịch chuyển 25 mm, tải trọng 180kg. Lý tưởng cho việc thử nghiệm bảng mạch và ô tô. Ổn định, đáng tin cậy, được điều khiển bằng máy tính, với các tùy chọn tùy chỉnh.
