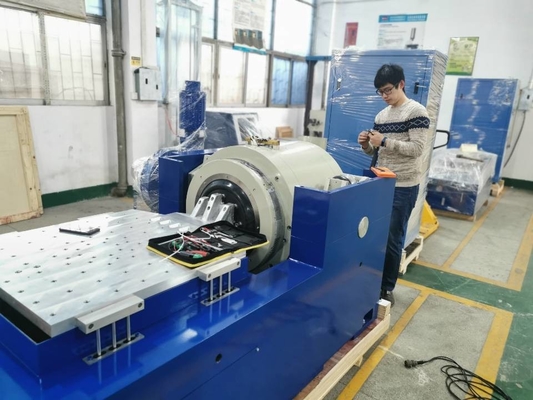

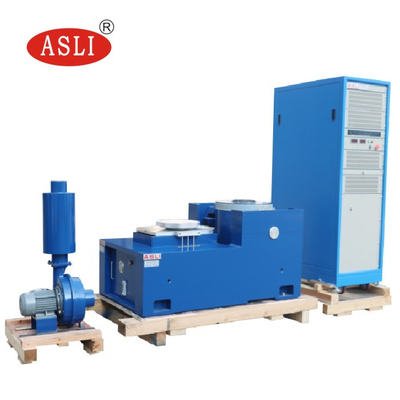

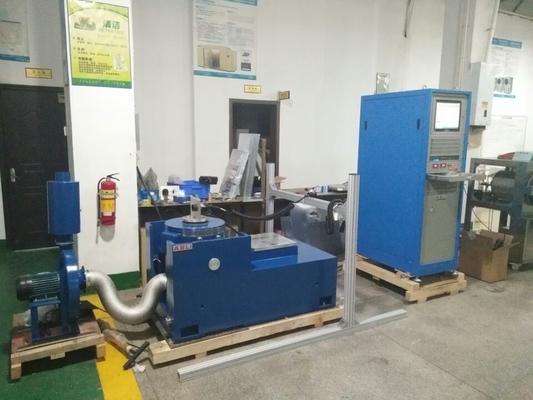

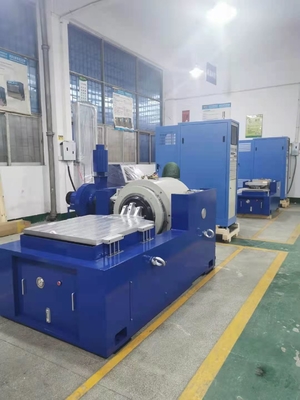

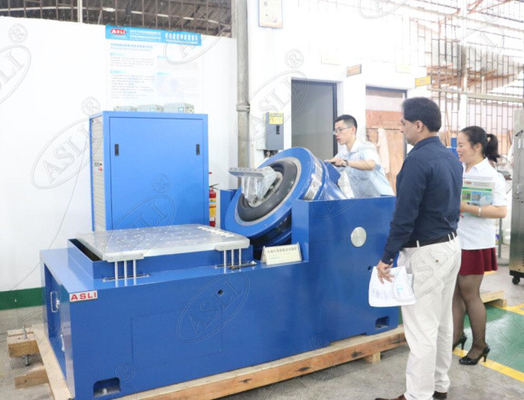

Bảng mạch PCB 3000kg.F 2.0m / S Thiết bị kiểm tra bảng rung Máy kiểm tra phòng thí nghiệm
Product Details
| lực sin: | 30000N | Tốc độ: | 2,0 m/s |
|---|---|---|---|
| Sự dịch chuyển: | 75mm | Tính thường xuyên: | 3 ~ 3500HZ |
| đang tải: | 500kg | tăng tốc: | 100G |
| phần ứng: | 450mm | Thương hiệu: | ASLI |
| Kích thước bảng: | 600x600mm | ||
| Làm nổi bật |
Thiết bị thử nghiệm bảng rung PCB,Máy thử nghiệm phòng thí nghiệm 3000kg.F,2.0m/S thiết bị bàn rung động |
||
Product Description
Bảng rung điện từ được sử dụng rộng rãi trên các ngành công nghiệp quốc phòng, hàng không, hàng không vũ trụ, truyền thông, điện tử, ô tô và thiết bị gia dụng.Nó được thiết kế để phát hiện các lỗi giai đoạn đầu, mô phỏng điều kiện hoạt động trong thế giới thực, và thực hiện thử nghiệm sức mạnh cấu trúc.và hiệu suất đáng tin cậy làm cho nó một công cụ thiết yếu cho đảm bảo chất lượng và xác nhận sản phẩm.
Hệ thống hỗ trợ sóng sinus, FM, quét, có thể lập trình, nhân tần số, logarithm, tăng tốc tối đa, điều chế kích thước và chế độ điều khiển thời gian.Nó có đầy đủ chức năng điều khiển máy tính cùng với đơn giản là cố định-thấp tốc và hoạt động cố định-chiều đạiMỗi đơn vị trải qua thử nghiệm không bị hỏng liên tục trong ba tháng, đảm bảo hiệu suất ổn định và chất lượng đáng tin cậy.
| Lực sinus (đỉnh) | 30 kN |
|---|---|
| Sức mạnh cú sốc (đỉnh) | 60 kN |
| Phạm vi tần số | 5 ∼2.600 Hz |
| Di chuyển (tiếp tục) | 100 mm |
| Tốc độ tối đa | 1.8 m/s |
| Max. gia tốc | 75 g |
| Chiều kính vòm | 445 mm |
| Tần số cộng hưởng thứ nhất | 2,400 Hz |
| Khoảnh khắc lập dị cho phép | > 500 N·m |
| Trọng lượng giáp | 40 kg |
| Kích thước vít HE/ST | M10 (metric) |
| Tần số cô lập rung động trục | < 3 Hz |
| Max. tải trọng | 500 kg |
| Sự rò rỉ luồng từ tính | ≤ 1 mT |
| Kích thước (L × W × H, không đóng gói) | 1,330 × 860 × 1,250 mm |
| Trọng lượng (không gói) | 2500 kg |
| Cài đặt | Khảm cao su (cần cọc neo) |
| Khả năng phát ra tăng cường | 30 kVA |
|---|---|
| SNR | > 65 dB |
| Điện áp đầu ra | 120 Vrms |
| Hiệu suất khuếch đại | >90% |
| Kích thước (L × W × H, không đóng gói) | 800 × 900 × 2,100 mm |
| Trọng lượng (không gói) | 500 kg |
| Khối lượng không khí | 0.46 m3/s |
|---|---|
| Sức mạnh | 7.5 kW |
| Độ kính ống dẫn không khí | 200 mm |
| Áp suất không khí | 8.8 kPa |
| Cài đặt | Có thể kết nối với trần nhà (lên đến hai đường cong 90 °), chạy tối đa 20 ft |
| Kích thước | 600 × 600 mm |
|---|---|
| Độ dày | 45 mm |
| Giới hạn tần số | 2,000 Hz |
| Khối lượng hiệu quả | 54 kg |
Lưu ý: Ống đựng phim dầu áp suất cao được sử dụng để đồng nhất tốt hơn.
| Máy điều khiển rung động | Máy điều khiển rung động với các chức năng sinus, ngẫu nhiên, sốc và tự hiệu chỉnh |
|---|---|
| Đồng hồ tăng tốc | 100 mV/g, phạm vi: 50 g, tần số làm việc: 1 ¢ 10 kHz, trọng lượng: 11 g, với cáp âm thanh thấp 10 ft |
| Phòng môi trường | Được hỗ trợ |
|---|---|
| Thiết bị di động | Có thể tùy chỉnh |
| Bảng cách nhiệt | Có thể tùy chỉnh |
| Thiết bị | Có thể tùy chỉnh |
| Phạm vi nhiệt độ | 0°40 °C |
|---|---|
| Phạm vi độ ẩm | 0 ≈ 90%, không ngưng tụ |
| Yêu cầu về năng lượng | 380 V / 3 ph / 50 Hz, 40 kVA |
| Áp suất không khí nén | 0.6 MPa |
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (kg) | Vòng di chuyển (kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Một bộ xương vòng tròn động được thiết kế tốt với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch hai từ đảm bảo rò rỉ luồng từ thấp, cấu trúc nhỏ gọn và bố cục hợp lý.
- Lối xích cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn

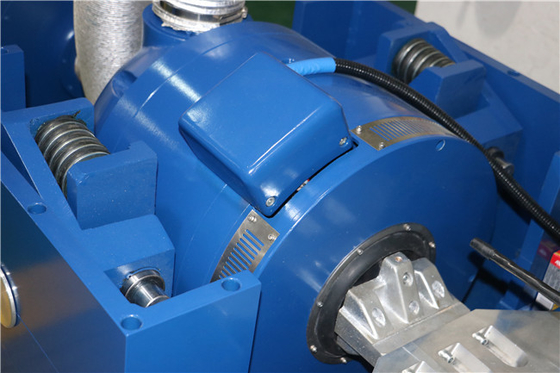

- Cơ sở cách ly Trunnion dành riêng cho cách ly rung động, với cài đặt di động thuận tiện.
- Công nghệ tiên tiến trong hệ thống di chuyển đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi với hiệu ứng bong bóng nhỏ, làm tăng khả năng mang bàn rung và cải thiện hiệu suất tần số thấp.
