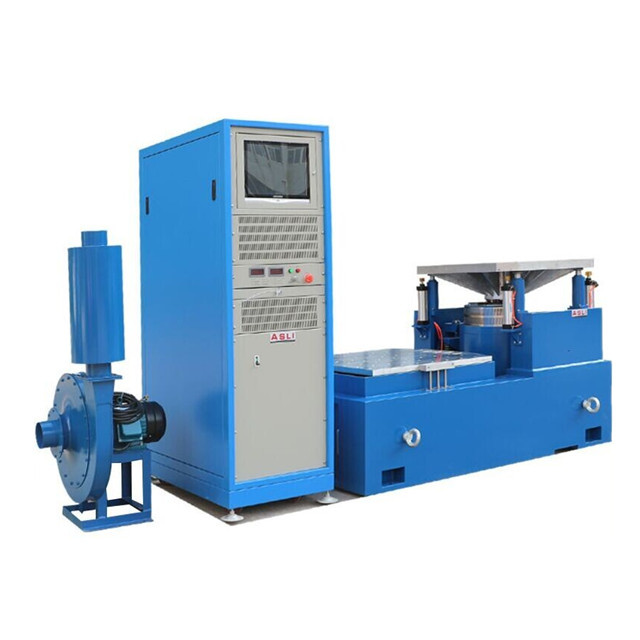

UN38.3 Hệ thống kiểm tra độ rung điện động 50000N Bảng lắc rung,
Product Details
| hỗ trợ tùy chỉnh: | OEM | Thương hiệu: | ASLI |
|---|---|---|---|
| Nguồn gốc: | Quảng Đông, Trung Quốc | Quyền lực: | điện tử |
| giấy chứng nhận: | ISO 9001:2008 | Vật liệu đóng gói: | Vỏ gỗ nhiều lớp |
| Rung: | 3 trục | lực rung: | tùy chỉnh |
| Kích thước bảng: | tùy chỉnh | Tải tối đa: | 750 |
| Làm nổi bật |
UN38.3 bảng rung rung,hệ thống thử rung điện động học,50000N bảng rung rung |
||
Product Description
Hệ thống kiểm tra rung động điện động tần số cao UN38.3 cho pin được thiết kế để kiểm tra môi trường rung động và sốc chính xác, sàng lọc ứng suất môi trường và đánh giá độ tin cậy. Được thiết kế đặc biệt để đáp ứng các tiêu chuẩn kiểm tra liên quan đến pin, máy kiểm tra rung động điện từ này mô phỏng các điều kiện rung động trong thế giới thực để đánh giá tính toàn vẹn của pin và bộ pin.
Trong quá trình kiểm tra, pin hoặc bộ pin được cố định vào bàn rung và chịu tần số, gia tốc và độ dịch chuyển theo quy định dọc theo ba trục vuông góc với nhau. Pin không được bị rò rỉ, mất điện áp, vỡ, cháy hoặc nổ. Phạm vi ứng dụng cực kỳ rộng — từ bảng mạch và pin đến máy bay, tàu thủy, tên lửa, tên lửa, ô tô và thiết bị gia dụng.

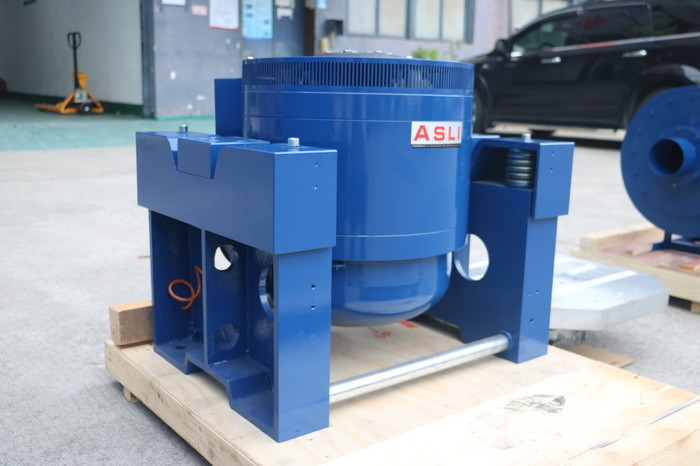

- Máy rung điện động làm mát bằng khí

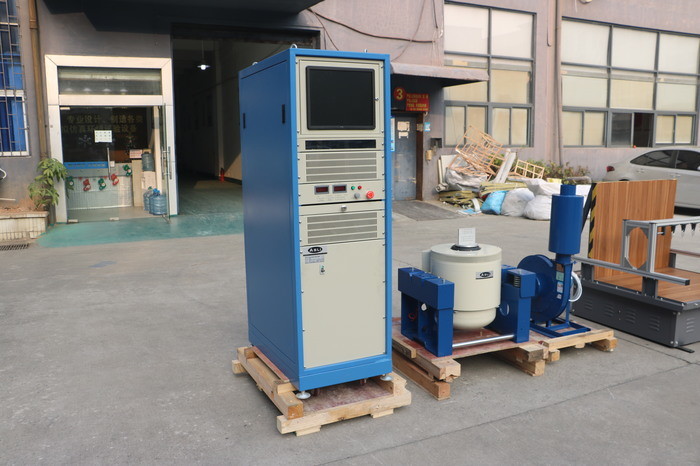

- Bộ điều khiển rung và bộ khuếch đại công suất tích hợp trong một tủ duy nhất
- Khả năng đẩy hình sin đỉnh 2400 Newton
- Kiểm tra 3 trục X, Y, Z
- Rung hình sin tần số cố định
- Rung quét
- Rung ngẫu nhiên
- Sốc cổ điển
- Kiểm tra môi trường
- Kiểm tra sàng lọc ứng suất
- Kiểm tra rung động
- Lắp đặt dễ dàng — có thể do người dùng thực hiện
- Giao diện người dùng: màn hình cảm ứng LCD cho chế độ cục bộ và PC-Windows (qua Ethernet) cho chế độ từ xa
- Chế độ cục bộ: khởi động nhanh các bài kiểm tra được xác định trước; có thể lưu trữ hàng chục thông số kỹ thuật kiểm tra
- Chế độ từ xa: vận hành hệ thống đầy đủ, bao gồm định nghĩa bài kiểm tra, lưu trữ thông số kỹ thuật kiểm tra, điều khiển bài kiểm tra, xem lại dữ liệu bài kiểm tra và tài liệu
| Thông số | Giá trị |
|---|---|
| Lực kích thích hình sin tối đa | 5000 Kg.f đỉnh |
| Lực rung ngẫu nhiên tối đa | 5000 Kg.f r.m.s. |
| Lực rung sốc tối đa | 10000 Kg.f đỉnh |
| Dải tần số | DC ~ 4000 Hz |
| Độ dịch chuyển tối đa | 75 mm p-p (đỉnh-đỉnh) |
| Tốc độ tối đa | 1.8 m/s |
| Gia tốc tối đa | 100 G (980 m/s²) |
| Tần số cộng hưởng đầu tiên | 3500 Hz |
| Tải trọng tối đa | 750 kg |
| Đường kính cuộn dây chuyển động (đường kính mặt bàn làm việc) | 450 mm |
| Chất lượng cuộn dây chuyển động | 50 kg |

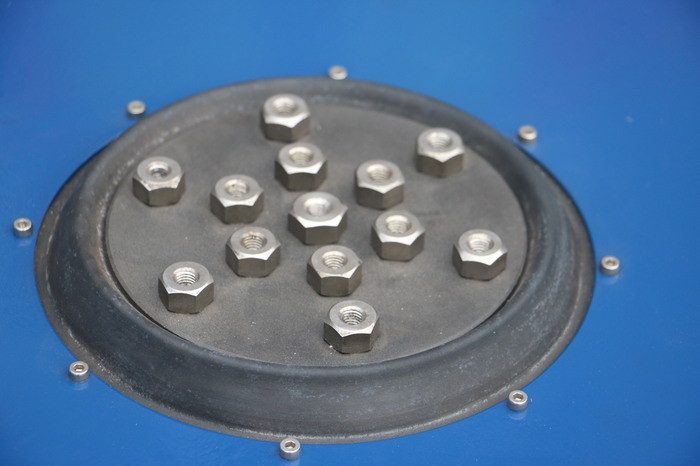

| Vít mặt bàn | 13 x M8 |
| Rò rỉ từ thông | < 10 gauss |
| Kích thước | 800 mm x 800 mm x 800 mm (máy đứng) |
| Trọng lượng | Khoảng 1500 kg |
| Chức năng | Chi tiết |
|---|---|
| Chức năng bảo vệ | Nhiệt độ, áp suất không khí, độ dịch chuyển, quá áp, quá dòng, điện áp vào thấp, lỗi bên ngoài, nguồn điện điều khiển, logic và thiếu đầu vào bằng nhau |
| Thành phần | Chi tiết |
|---|---|
| Cấu hình phần cứng | Đầu vào 2 kênh, đầu vào 1 kênh |
| Máy tính điều khiển | Màn hình tinh thể lỏng (có bàn phím / chuột quang) |
| Phần mềm | Hoạt động tiếng Trung/Anh, phân tích miền thời gian và miền tần số, nguồn tín hiệu, phân tích tần số quét hình sin, v.v. WORD có thể tự động tạo báo cáo kiểm tra, hiển thị tín hiệu và dữ liệu, lưu trữ, thiết lập thông số kiểm tra và các chức năng phân tích |
| Hệ điều hành | Windows 2000 / XP |
| Cảm biến gia tốc B&W | Miền tần số: 1–2000 Hz; độ nhạy: 50 mV/g; dải nhiệt độ: −24 đến 250 °C |
| Thông số | Giá trị |
|---|---|
| Nguồn điện | 3 pha, 380 V / 50 Hz |
Product Highlights
Hệ thống kiểm tra độ rung điện động ASLI UN38.3 với lực 50000N, kiểm tra 3 trục và tải trọng tối đa 750kg. Được chứng nhận ISO 9001, bàn và lực có thể tùy chỉnh, hỗ trợ OEM. Lý tưởng cho việc kiểm tra độ tin cậy của pin, ô tô và thiết bị điện tử.
