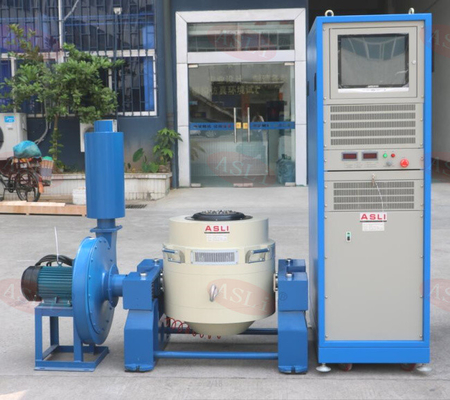

MIL-STD DIN ISTA Bàn kiểm tra rung động ngang 4000kg.F, Máy xoay phòng thí nghiệm CE
Ứng dụng máy rung điện động học:
Chúng tôi là nhà sản xuấtMIL-STD DIN ISTA Bàn kiểm tra rung động ngang 4000kg.F, Máy xoay phòng thí nghiệm CECác sản phẩm hàng loạt, áp dụng "cấu trúc mạch hai từ tính", vòng tròn hoạt động xương tự tạo ra", "Hỗ trợ trên không" và "bơm cuộn và hướng dẫn tuyến tính","Trunnion cách ly" công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể được hoàn thành trong X, Y, Z ba trục rung động sinusoidal thử nghiệm và băng thông rộng thử nghiệm rung động ngẫu nhiên, để được hoàn thành bằng các cổ điển (nửa - sinus, trapezoidal,sóng răng cưa) thử nghiệm phổ phản ứng xung và sốcCác sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện, truyền thông, thiết bị gia dụng và các lĩnh vực khác.
Các đặc điểm thử nghiệm máy rung điện động học:
1. Xương xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. 2 mạch từ tính, rò rỉ dòng từ thấp, cấu trúc nhỏ gọn và hợp lý.
3Rocker Rod vòng bi lăn thẳng và nhập khẩu định hướng cơ thể composite độ cứng định hướng, khả năng tải đặc.
4. Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, việc lắp đặt tiện nghi di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng xoay động của độ tin cậy cao.
6Thiết kế ống dẫn mới và tăng hiệu ứng làm mát.
7. Độ cứng tĩnh, độ cứng động của bong bóng nhỏ mang, tăng khả năng của bảng rung, cải thiện hiệu suất tần số thấp.
Các thông số kỹ thuật của máy thử rung:
| Mô hình |
Đánh giá sinus Lực lượng(N) |
Đánh giá ngẫu nhiên Lực lượng(N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Đánh giá khôngvị trí (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

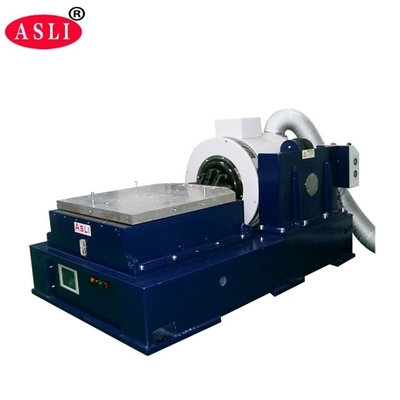

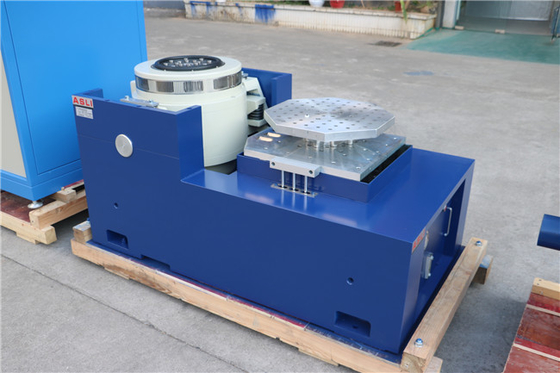

Các thông số kỹ thuật của HorizontalMở rộng:
Các thông số kỹ thuật của dọcMở rộng:
