Bàn rung điện động 3 trục ISTA 6000N cho điện thoại di động
Product Details
| lực sin: | 6000N | Tốc độ: | 1,6m/giây |
|---|---|---|---|
| Sự dịch chuyển: | 25 mm | Tính thường xuyên: | 3 ~ 3500HZ |
| đang tải: | 180kg | tăng tốc: | 100G |
| phần ứng: | 230mm | ||
| Làm nổi bật |
Bảng rung động điện động 6000N,Bàn rung 3 trục cho điện thoại di động,Bàn rung ISTA với bảo hành |
||
Product Description

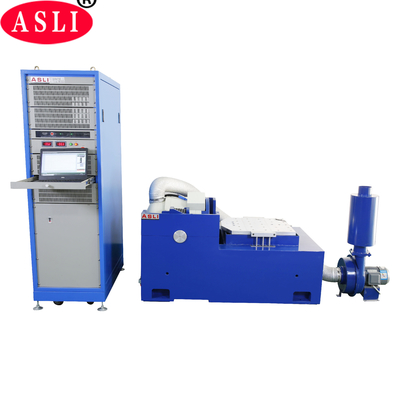

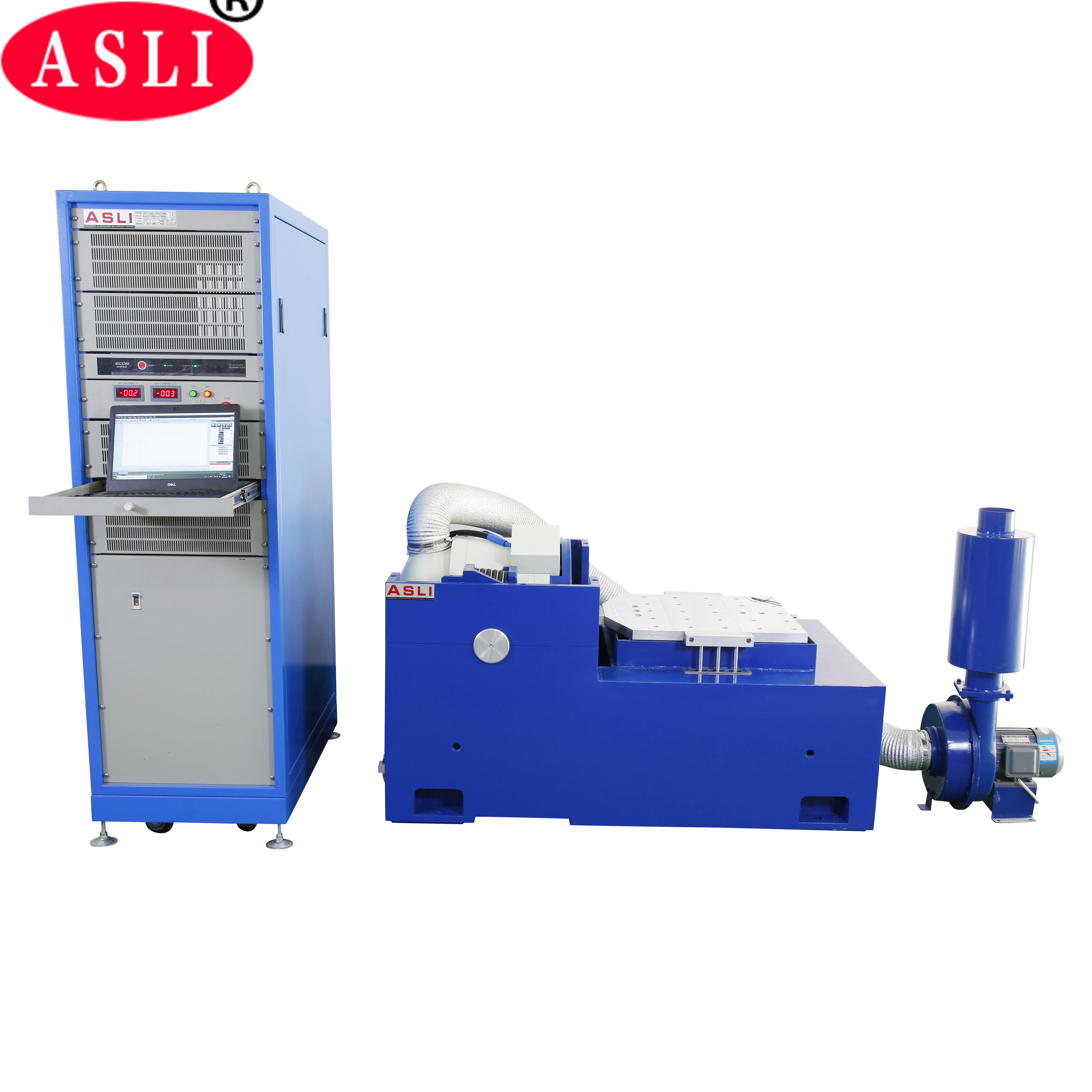

Bảng rung 3 trục điện động học ISTA 6000N được thiết kế để thử nghiệm rung tần số cao của điện thoại di động và các thiết bị điện tử khác.Nó sử dụng các công nghệ tiên tiến bao gồm cấu trúc mạch hai từ tínhHệ thống này thực hiện X, Y, và Z ba trục rung động sinus,Kiểm tra rung động ngẫu nhiên băng thông rộngNó được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện,và các ngành công nghiệp thiết bị gia dụng.
- Sức mạnh định lượng:Lực sinus 6000N; lực ngẫu nhiên 6000N; lực va chạm 12000N
- Phạm vi tần số:5Hz đến 3500Hz tần số cố định, quét qua lại, sinus, ngẫu nhiên, sốc
- Chế độ tần số quét:Đường thẳng, logarithmic, quét qua lại, tần số cố định
- Thời gian tần số quét:1 đến 32767
- Thời gian tần số quét:Tần số cố định / đơn 1 ¢ 3600 phút; đường cong tần số quét có thể được hiển thị
- Max. tăng tốc:1000 m/s2 (không tải)
- Max. tải:180 kg
- Max.25 mm p-p (không tải), đỉnh gấp đôi
- Sự dịch chuyển tác động:25 mm
- Trọng lượng cuộn dây di chuyển:60,5 kg
- Hướng dẫn rung động:Dọc
- Sóng rung động:Xích, ngẫu nhiên, sốc
- Chiều kính của cuộn dây di chuyển:Φ230 mm
- Kích thước hệ thống rung động (mm):W850 × H750 × D550 mm
- Trọng lượng hệ thống rung động:590 kg
- Máy tạo rung động 1 bộ
- Máy điều khiển rung động 1 bộ
- Phòng kết nối truyền thông 1 bộ
- Động lực tăng cường DA-6 1 bộ
- Năng lượng kích thích 1 pc
- Phần mềm trình điều khiển 1 bộ
- Hệ thống làm mát 1 bộ
- Máy tính công nghiệp 1 bộ
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (Kg) | Vòng di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Lưu ý: Dòng được tô nổi (ES-6) tương ứng với mô hình ISTA 6000N được mô tả ở trên.
- Một bộ xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
- Hai mạch từ, rò rỉ dòng từ thấp, cấu trúc nhỏ gọn và hợp lý.
- Lối xích cuộn, thẳng và định hướng độ cứng cơ thể composite nhập khẩu, với khả năng tải lệch tâm.
- Cơ sở cách ly Trunnion dành riêng cho cách ly rung động, với cài đặt di động thuận tiện.
- Công nghệ tiên tiến trong hệ thống di chuyển đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi giảm bơm, tăng khả năng mang bàn rung và cải thiện hiệu suất tần số thấp.
