Máy rung rung 10kn 51mm 3~3500Hz theo phương dọc và ngang cho bài kiểm tra ISTA
Đối với hệ thống kiểm tra rung, vui lòng chuẩn bị các thông tin sau và gửi yêu cầu của bạn, chúng tôi sẽ giúp bạn đề xuất mẫu phù hợp
Mô tả mẫu
Khối lượng kiểm tra mẫu
Kích thước mẫu
Thông số kỹ thuật kiểm tra (nếu có)
Gia tốc tối đa của bài kiểm tra
Kiểm tra theo hướng X, Y, Z hoặc chỉ hướng Z
Thông số kỹ thuật mẫu hiển thị
| Thông số kỹ thuật hệ thống | |||
| Mẫu hệ thống: | ES-10 | ||
| Dải tần số: | 3~3500 | ||
| Lực định mức | Sine N | 10000 | |
| Random N | 20000 | ||
| Shock N | 20000 | ||
| Gia tốc tối đa. | sine (m/s2) | 1000 | |
| Random (m/s2 rms) | 1000 | ||
| Shock(m/s2) | 2000 | ||
| Vận tốc tối đa. | sine (m/s2) | 1.8 | |
| Shock(m/s2) | 1.8 | ||
| Độ dịch chuyển tối đa. | Hành trình tối đa mm (p-p) |
51 | |
| Cuộn dây chuyển động | 12kgs | ||
| Kích thước cuộn dây chuyển động | Đường kính 240mm | ||
| Tải trọng tối đa: | 270kgs | ||
Các lựa chọn máy rung khác có sẵn
| Mẫu |
Sine định mức Lực (N) |
Random định mức Lực (N) |
Tần số Dải (Hz) |
Gia tốc định mức (m/s2) | Tốc độ định mức (m/s) |
Độ dịch chuyển định mức (p-p)mm |
Tải trọng tối đa (Kg) | Cuộn dây chuyển động (Kg) |
Kích thước Cuộn dây chuyển động (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Ví dụ rung cho kiểm tra ngẫu nhiên
Đặc trưng:
1. Khung động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. Hai mạch từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi con lăn thanh đòn và thân định hướng cứng cáp nhập khẩu, khả năng chịu tải lệch tâm.
4. Nền cách ly trụ chuyên dụng cho sử dụng hormone, lắp đặt thuận tiện.
5. Hệ thống di chuyển tiên tiến đảm bảo độ tin cậy cao của vòng tròn động.

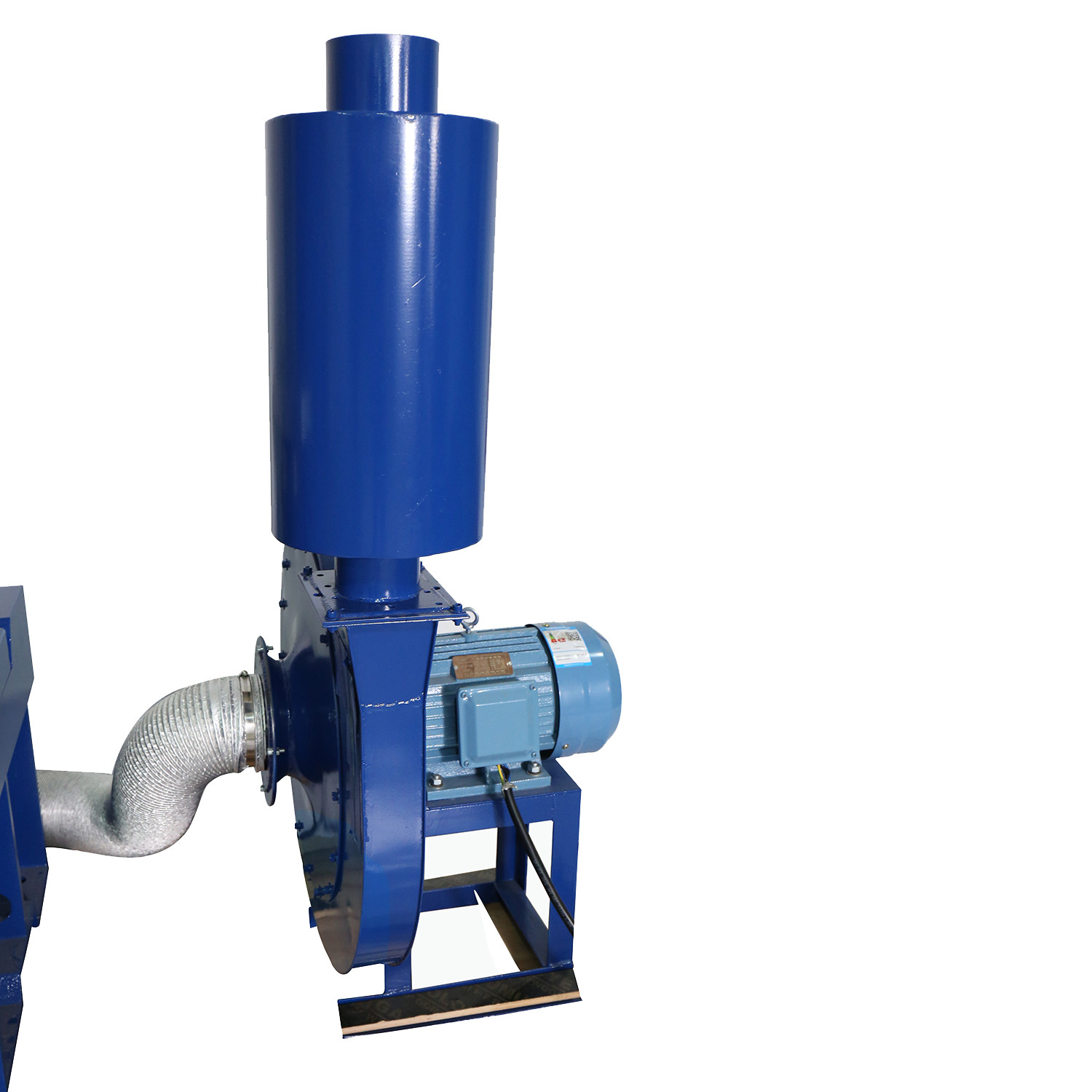

6. Thiết kế ống dẫn mới và tăng cường hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của bóng khí nhỏ, nâng cao khả năng của bàn rung, cải thiện hiệu suất tần số thấp.

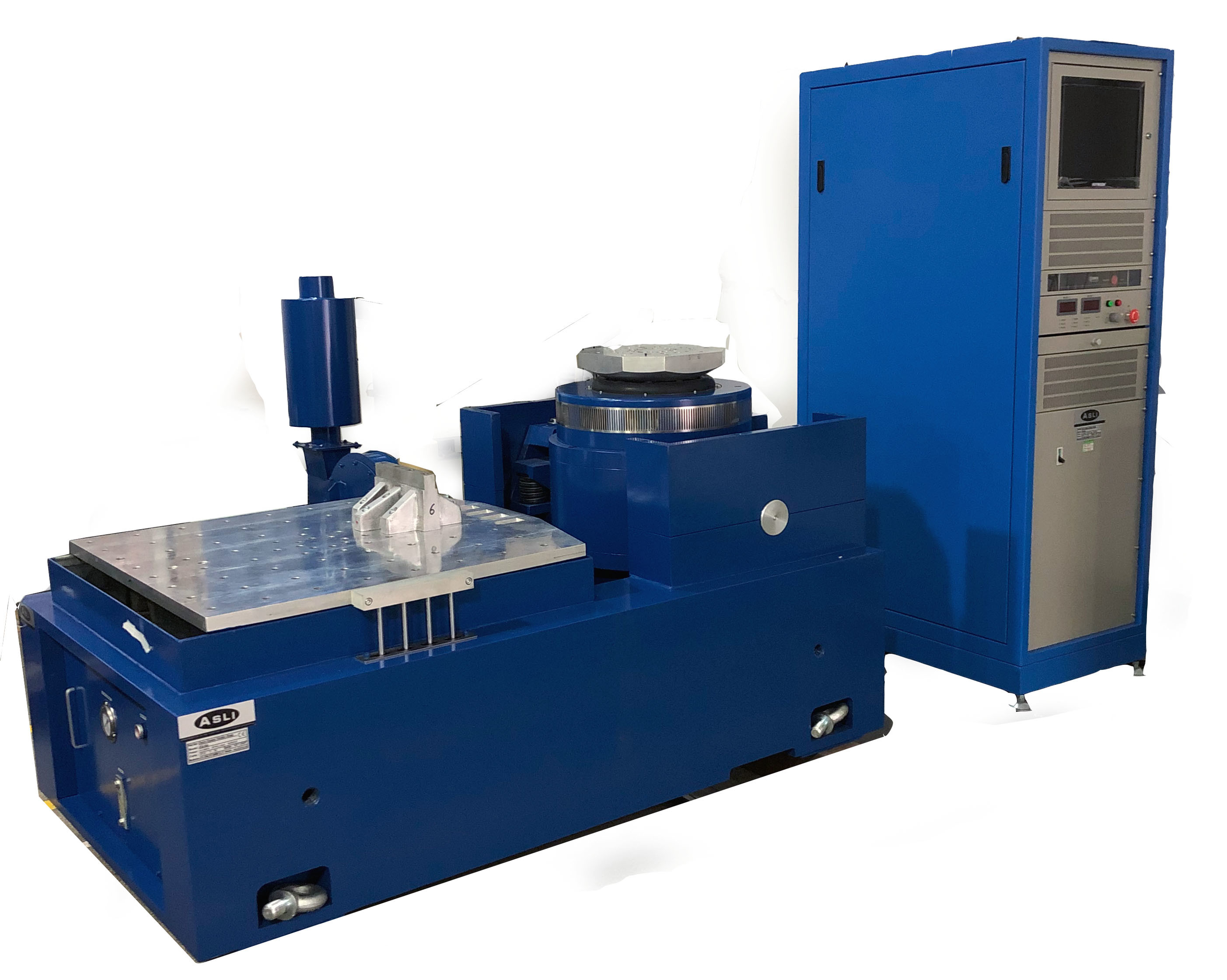

Thông số kỹ thuật bàn rung ngang (kiểm tra trục X, Y)

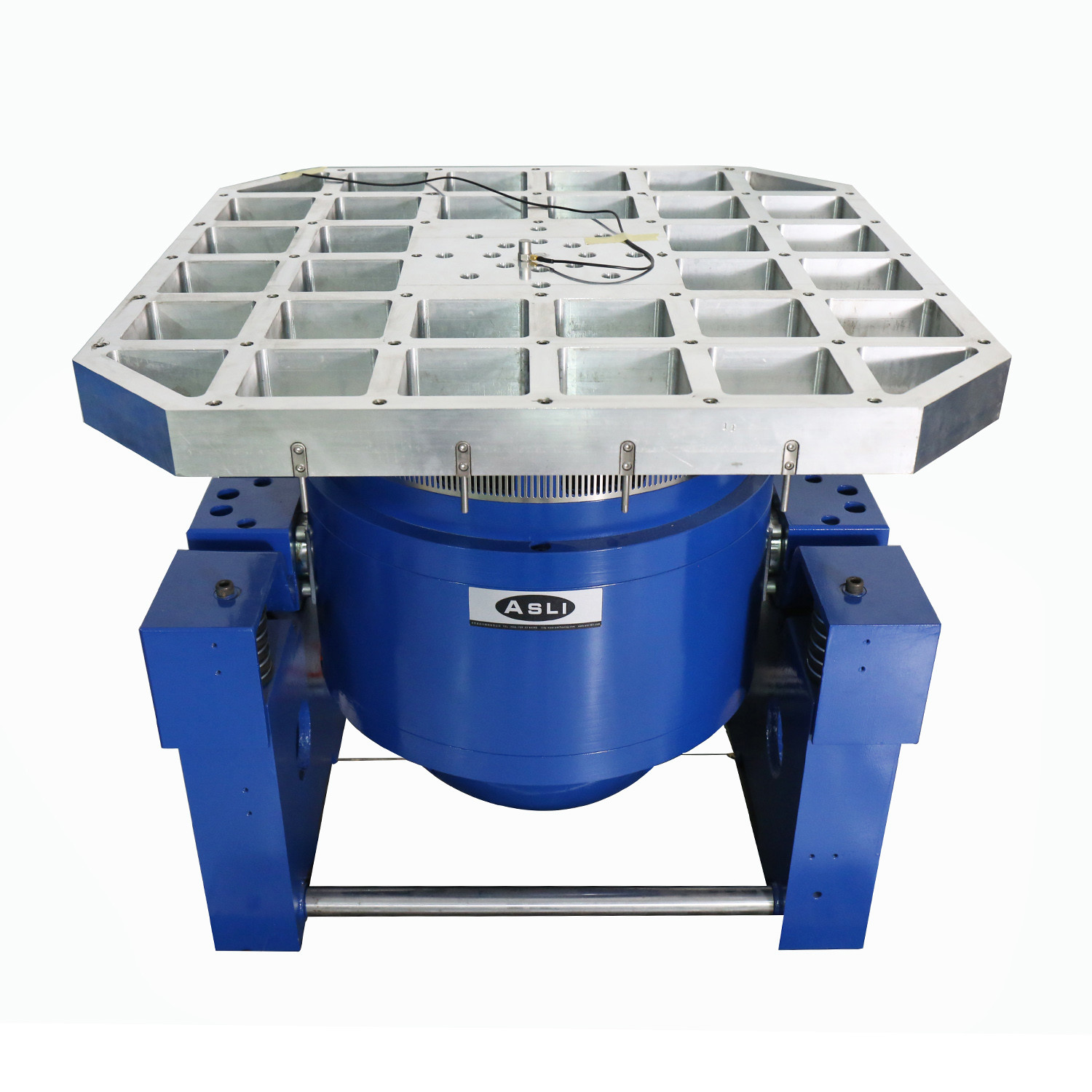

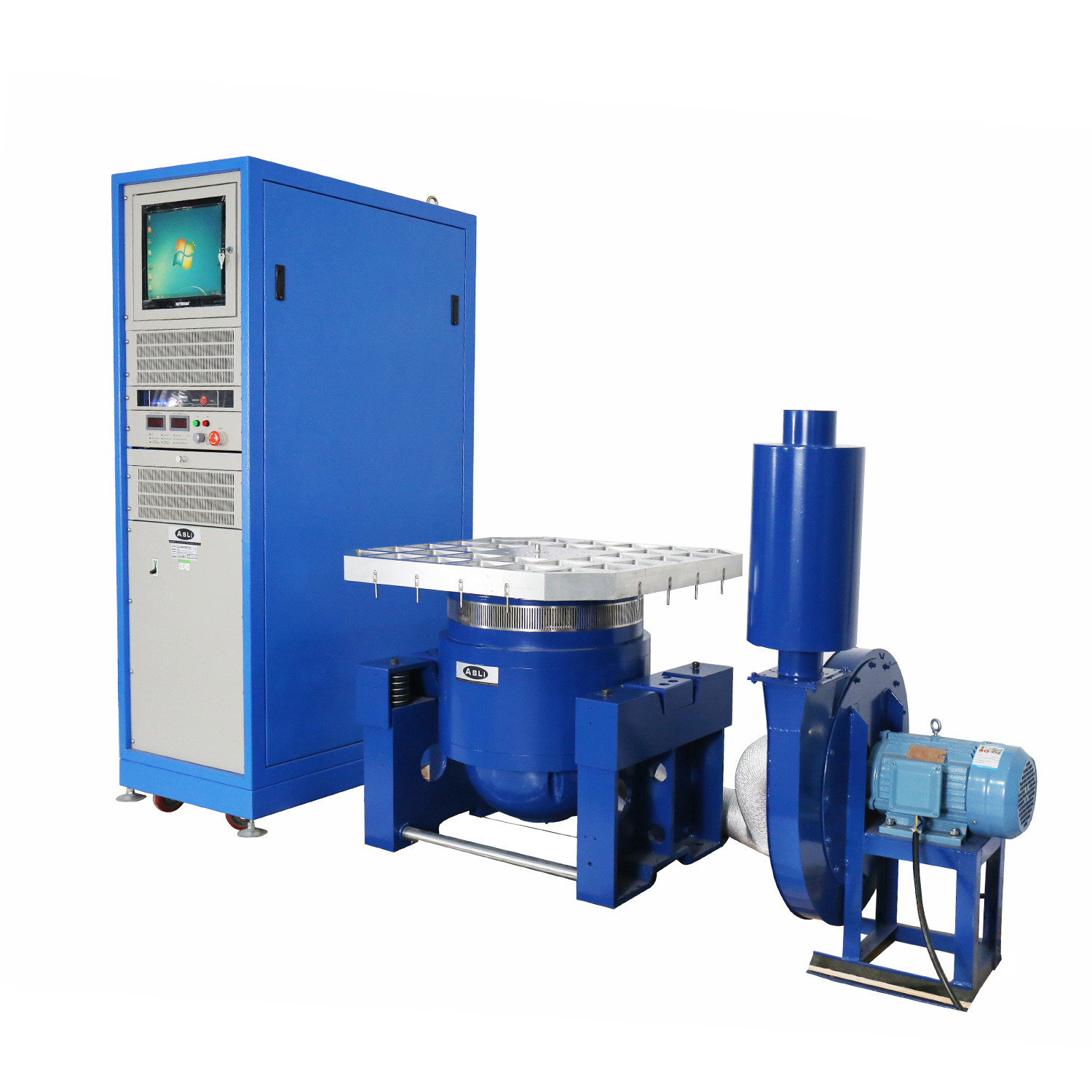

Ảnh tham khảo:
