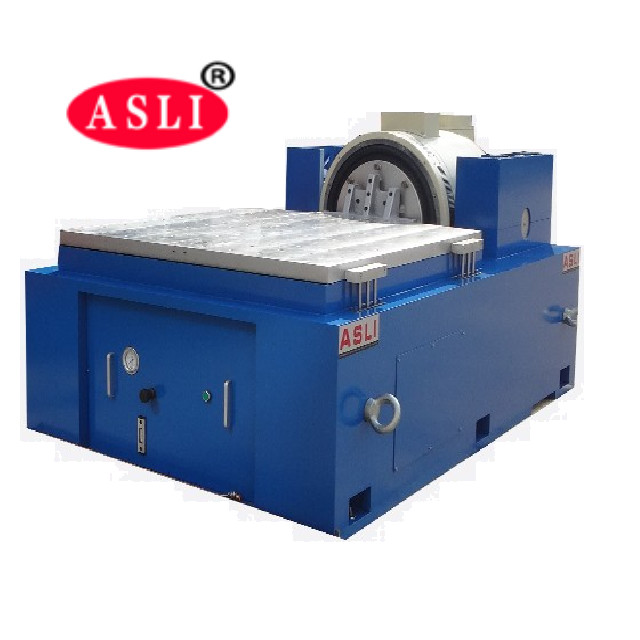

Máy kiểm tra phòng thí nghiệm máy lắc điện động ngẫu nhiên MIL STD 810G
Chi tiết sản phẩm
| lực rung: | 20Kn | hướng rung: | rung dọc + ngang |
|---|---|---|---|
| Tiêu chuẩn: | SỮA STD 810G, SỮA STD 810F | Tối đa. Dịch chuyển: | 51mm |
| Tốc độ: | 1,8m/giây | Bảo hành miễn phí: | 1 năm trở lên |
| Làm nổi bật |
máy lắc điện động ngẫu nhiên,máy lắc điện động MIL STD 810G,máy kiểm tra phòng thí nghiệm MIL STD 810G |
||
Mô tả sản phẩm
Máy rung điện động ngẫu nhiên MIL STD 810G là máy kiểm tra rung tần số cao được thiết kế để mô phỏng môi trường rung ngẫu nhiên với giá cả phải chăng. Hiệu suất của nó được đặc trưng bởi gia tốc tối đa có thể đạt được ở các tần số khác nhau, thường được biểu diễn trên biểu đồ log-log, trong đó các giới hạn dịch chuyển xuất hiện dưới dạng một đường thẳng có độ dốc 6 dB/quãng tám.
Mức gia tốc tối đa của máy kiểm tra rung điện động được xác định bởi dòng điện tối đa và tải trọng áp dụng. Ở tần số thấp, dịch chuyển của bộ phận chuyển động bị hạn chế, ngăn gia tốc đạt mức cao. Tần số cộng hưởng của bộ phận chuyển động được đặt cao hơn giới hạn trên của dải tần để đảm bảo hoạt động ổn định.
| Mẫu mã |
Định mức Sóng sin Lực (N) |
Định mức Ngẫu nhiên Lực (N) |
Tần số Dải tần (Hz) |
Định mức Gia tốc (m/s²) |
Định mức Tốc độ (m/s) |
Định mức Dịch chuyển (p-p) mm |
Tối đa. Tải trọng (Kg) |
Cuộn dây chuyển động (Kg) |
Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Mẫu mã | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước bàn |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
- Hệ thống treo chắc chắn và dẫn hướng chuyển động tuyến tính, cung cấp khả năng chịu tải mạnh mẽ, chức năng dẫn hướng tuyệt vời và độ ổn định cao.
- Túi khí trung tâm tải với độ cứng tĩnh cao và độ cứng động thấp, mang lại khả năng chịu tải mạnh mẽ và hiệu suất hoàn hảo về sự thay đổi biên độ.
- Chuyển mạch nguồn Class D hiệu suất cao với dòng đỉnh 3 sigma, đảm bảo tiêu thụ điện năng thấp và biến dạng hài tối thiểu.
- Tự chẩn đoán nhanh với khóa liên động an toàn cho độ tin cậy an toàn cao.
- Thiết bị cách ly sốc bằng túi khí cho bàn rung loại bỏ nhu cầu về móng bổ sung, cung cấp khả năng tái tạo sóng rung hoàn hảo và giảm truyền rung động.
- Có sẵn bàn mở rộng ngang và dọc cho các ứng dụng khác nhau.
Kể từ ngày nghiệm thu, thiết bị được miễn phí hoàn toàn trong thời gian bảo hành 1 năm. Bảo hành này không bao gồm hư hỏng do thiên tai, nguồn điện bất thường, sử dụng sai cách hoặc bảo trì không đúng cách. Người mua phải tuân thủ các điều kiện bảo quản, sử dụng và quy tắc lắp đặt.
Nếu xảy ra lỗi do vấn đề chất lượng sản xuất của buồng thử nghiệm, nhà cung cấp sẽ cử nhân viên bảo trì thực hiện bảo trì miễn phí theo thời gian cam kết dịch vụ sau khi được thông báo.
Có thể thực hiện đào tạo tại chỗ theo yêu cầu hợp đồng khi lắp đặt và vận hành thiết bị cho người dùng và đưa vào sử dụng.
Câu hỏi thường gặp:
Q1: Máy rung điện động là gì?
RE: Máy rung điện động là một hệ thống kiểm tra được sử dụng để mô phỏng các điều kiện rung mà sản phẩm có thể gặp phải trong quá trình vận chuyển, vận hành hoặc sử dụng. Nó được sử dụng rộng rãi cho kiểm tra độ tin cậy, độ bền và đủ điều kiện.
Q2: Có thể kiểm tra những sản phẩm nào?
RE: Nó có thể được sử dụng cho các bộ phận điện tử, phụ tùng ô tô, pin, linh kiện hàng không vũ trụ, sản phẩm điện, bao bì, thiết bị liên lạc và các sản phẩm khác yêu cầu kiểm tra rung.
Q3: Máy rung có thể thực hiện những bài kiểm tra rung nào?
RE: Tùy thuộc vào cấu hình hệ thống, nó có thể thực hiện rung sin, rung ngẫu nhiên, kiểm tra sốc, tìm kiếm cộng hưởng, quét tần số và các bài kiểm tra rung có thể lập trình khác.
Q4: Tần số kiểm tra tối đa là bao nhiêu?
RE: Tần số tối đa phụ thuộc vào mẫu mã và cấu hình. Có nhiều mẫu máy rung khác nhau cho các yêu cầu tần số khác nhau. Vui lòng cung cấp dải tần số yêu cầu của bạn để chúng tôi có thể đề xuất một mẫu phù hợp.
Q5: Làm thế nào để chọn đúng mẫu máy rung?
RE: Các yếu tố chính bao gồm:
- Trọng lượng mẫu tối đa
- Kích thước mẫu
- Hướng rung yêu cầu
- Dải tần số
- Gia tốc tối đa
- Dịch chuyển
- Tiêu chuẩn kiểm tra rung yêu cầu
Dựa trên các thông số này, chúng tôi có thể đề xuất một hệ thống máy rung phù hợp.
Q6: Máy rung có thể thực hiện rung theo cả chiều dọc và chiều ngang không?
RE: Có. Tùy thuộc vào cấu hình, hệ thống có thể được cung cấp với thiết lập kiểm tra dọc, thiết lập kiểm tra ngang hoặc cả hai.
Q7: Nó có thể thực hiện kiểm tra rung ngẫu nhiên không?
RE: Có. Bộ điều khiển rung phù hợp có thể được cấu hình cho kiểm tra rung ngẫu nhiên, bao gồm cả các cấu hình thử nghiệm dựa trên PSD.
Q8: Nó có thể thực hiện kiểm tra sốc không?
RE: Có, với điều kiện hệ thống máy rung được chọn có đủ khả năng về lực, dịch chuyển và gia tốc cho cấu hình sốc yêu cầu.
Máy rung điện động mang lại nhiều lợi thế cho việc kiểm tra rung tần số cao:
- Dải tần số rộng: Phù hợp cho cả kiểm tra rung tần số thấp và tần số cao, đặc biệt cho các bộ phận điện tử và ô tô.
- Độ chính xác điều khiển cao: Tần số, gia tốc, dịch chuyển, vận tốc và thời gian kiểm tra có thể được kiểm soát chính xác.
- Phản hồi nhanh: Hệ thống truyền động điện động phản ứng nhanh với tín hiệu điều khiển, làm cho nó phù hợp với các bài kiểm tra rung quét.
- Đầu ra rung ổn định: Điều khiển vòng kín giúp duy trì mức rung ổn định trong suốt quá trình kiểm tra.
- Kiểm tra có thể lập trình: Các thông số kiểm tra như dải tần số, tốc độ quét, gia tốc và số chu kỳ có thể được lập trình tự động.
- Phù hợp cho kiểm tra tần số cao: Đặc biệt phù hợp cho PCB/PCBA, điện tử ô tô, cảm biến, đầu nối, pin và các bộ phận điện tử khác.
- Tự động hóa cao: Các chương trình kiểm tra có thể được lưu và thực thi tự động, cải thiện hiệu quả và khả năng lặp lại của quá trình kiểm tra.
Điểm nổi bật của sản phẩm
Máy lắc điện động ngẫu nhiên 20KN tuân thủ MIL STD 810G/F với độ rung dọc + ngang, độ dịch chuyển 51mm, tốc độ 1,8m/s. Tính năng hệ thống treo chắc chắn, cách ly túi khí, hiệu suất năng lượng hạng D, khóa liên động an toàn tự chẩn đoán. Bảo hành 1 năm, đào tạo tại chỗ, tùy chọn mở rộng tùy chỉnh.
