Ghế thử nghiệm rung động điện động 380V 2000kg.F có làm mát bằng không khí
Product Details
| lực sin: | 20000N | Tốc độ: | 1,8m/giây |
|---|---|---|---|
| hướng rung: | Dọc và ngang | tăng tốc: | 100G |
| Tính thường xuyên: | 3 ~ 3000hz | Quyền lực: | 380v 3 pha |
| Sự dịch chuyển: | 51mm | ||
| Làm nổi bật |
Bàn thử rung động điện động 380V,Bàn thử rung động 2000kg.F,Thang thử rung lạnh bằng không khí |
||
Product Description

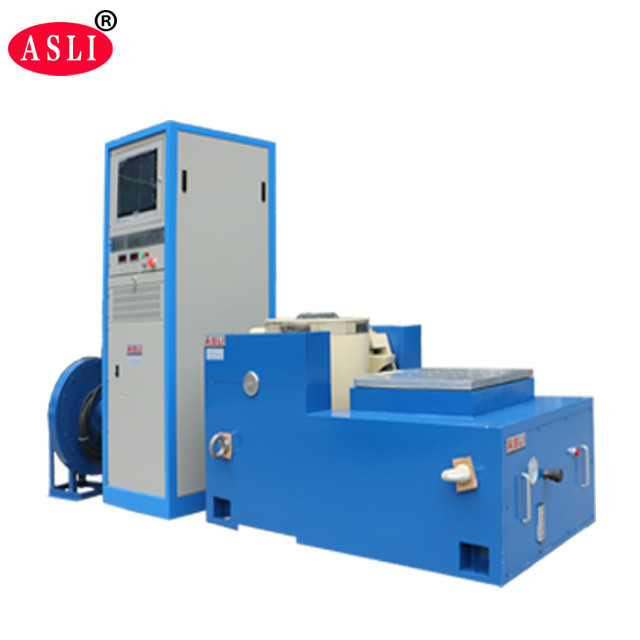

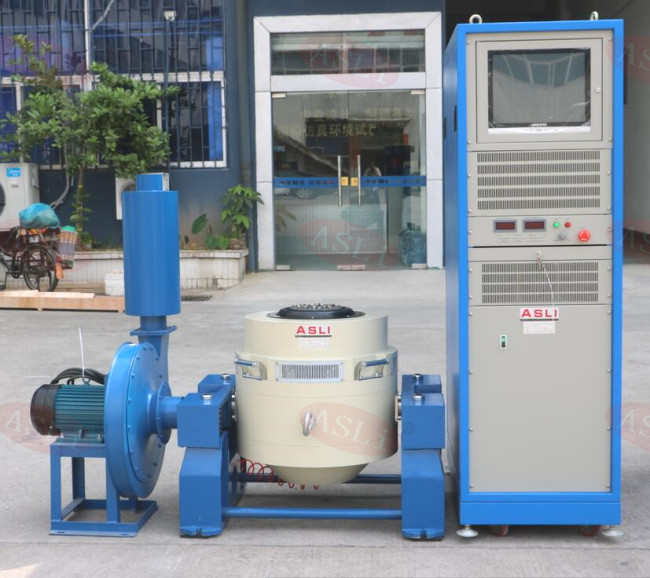

380V 2000kg.F Electrodynamic Vibration Test Bench with Air Cooling là một hệ thống xoay điện động tăng tốc cao được thiết kế để kiểm tra độ tin cậy của sản phẩm.Là nhà sản xuất các máy kiểm tra rung động tần số cao điện động học và máy kiểm tra mệt mỏi rung động tần số cao, chúng tôi kết hợp các công nghệ tiên tiến bao gồm một cấu trúc mạch hai từ tính, tự tạo vòng tròn hoạt động xương, hỗ trợ trên không, vòng bi cuộn với hướng dẫn tuyến tính,và cách ly trunnionCác hệ thống này thực hiện X, Y, và Z ba trục rung động sinus, băng thông rộng thử nghiệm rung động ngẫu nhiên, và thử nghiệm xung cổ điển (nửa sinus, trapezoidal,sóng răng cưa) cũng như thử nghiệm phổ phản ứng sốc.
Các hệ thống thử nghiệm rung động này được sử dụng rộng rãi trên các ngành công nghiệp đòi hỏi bao gồm quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện,và các thiết bị gia dụng.
- Một bộ xương vòng tròn năng động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
- Thiết kế mạch hai từ với rò rỉ luồng từ thấp, cấu trúc nhỏ gọn và hợp lý.
- Các vòng bi cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn cuộn
- Trunnion nền tảng cách ly dành riêng cho việc sử dụng hormone, với cài đặt di động thuận tiện.
- Công nghệ tiên tiến hệ thống di chuyển xung quanh đảm bảo độ tin cậy cao của vòng tròn động.
- Thiết kế ống dẫn mới tăng cường hiệu ứng làm mát.
- Độ cứng tĩnh và độ cứng động của vòng bi với bong bóng nhỏ, tăng công suất bàn rung và cải thiện hiệu suất tần số thấp.
| Mô hình | Lực sinus định số (N) | Lực ngẫu nhiên (N) | Phạm vi tần số (Hz) | Tốc độ gia tốc (m/s2) | Tốc độ định số (m/s) | Năng lượng thay thế (p-p) mm | Max. Load (Kg) | Vòng di chuyển (Kg) | Kích thước của cuộn dây di chuyển (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Trong một băng tải tải nhỏ, tăng tốc và tần suất làm việc cao hơn được thực hiện, cải thiện khả năng tải và hiệu suất của toàn bộ băng tải máy.

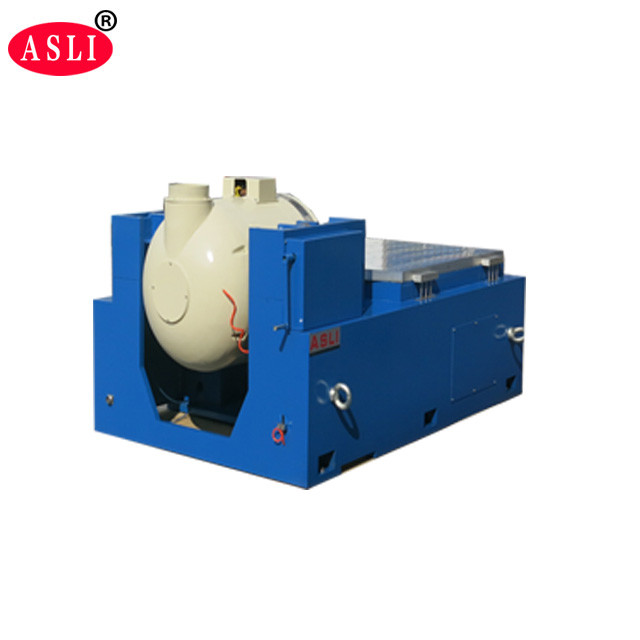

- Bàn ghế ngang và băng ghế rung là một loại tích hợp với cấu trúc hoàn hảo, cung cấp sự tiện lợi cho việc lắp đặt và điều chỉnh.
- Đường áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải thiên vị.
- Máy bơm dầu tích hợp với cấu trúc tốt và hoạt động dễ dàng.
| Mô hình | Kích thước băng ghế (mm) | Phạm vi tần số (Hz) | Trọng lượng của các bộ phận di chuyển (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
VT dọc mở rộng băng ghế và cụ thể kẹp được tính toán chính xác và thiết kế chi tiết để đảm bảo khách hàng có được hiệu suất tốt nhất dựa trên một cấu trúc hoàn hảo,vật liệu chất lượng cao, và làm việc cao cấp.
| Mô hình | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước băng ghế |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Bên tròn) | 220 | 350 | Φ1200 |
Nếu bạn có bất kỳ thắc mắc nào vềMáy thử cơ khí tần số cao điện động lực học Máy thử mệt mỏi rung độngXin vui lòng liên lạc với chúng tôi.
