Hệ thống kiểm tra rung động bàn trượt điện động 6KN Tiêu chuẩn IEC62133
Product Details
| Bàn trượt: | 600*600mm | hướng rung: | Trục z |
|---|---|---|---|
| lực rung: | 6KN | tiêu chuẩn kiểm tra: | IEC62133 |
| kiểm tra sốc: | sóng nửa sin, hình thang, sóng răng cưa | cuộn dây di chuyển: | 12kg |
| Làm nổi bật |
Máy thử rung bàn trượt 6KN,Hệ thống kiểm tra độ rung điện động,Thiết bị bàn rung IEC62133 |
||
Product Description

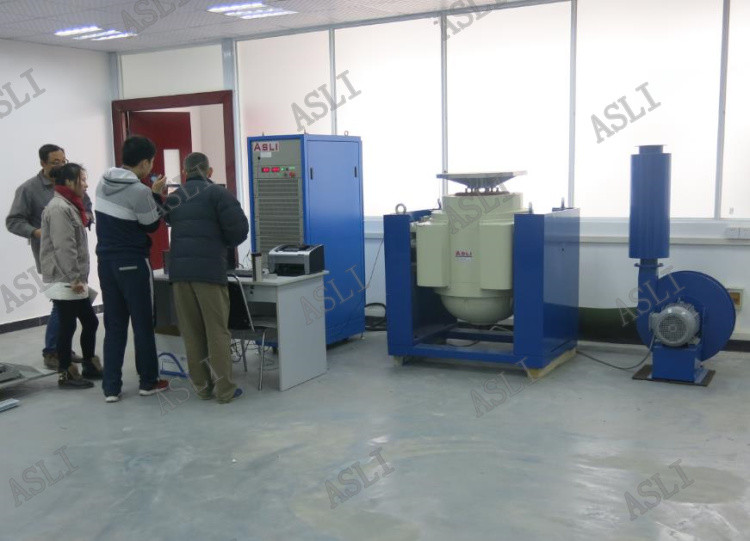

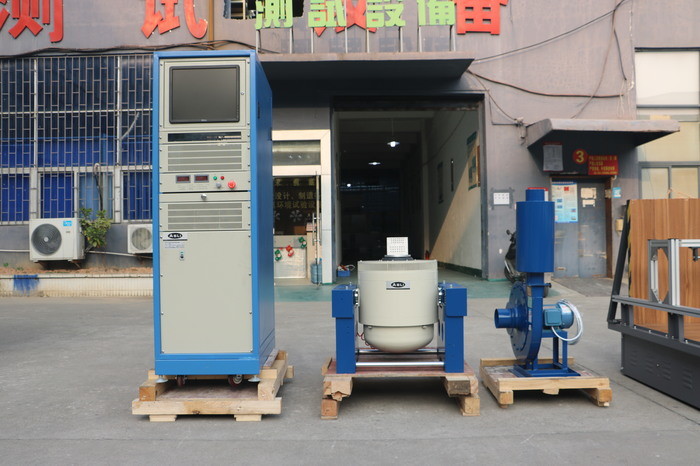

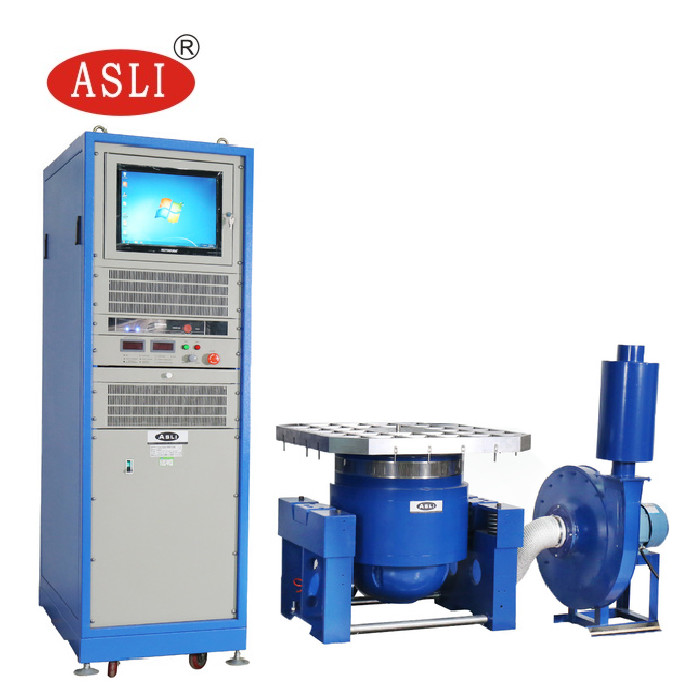

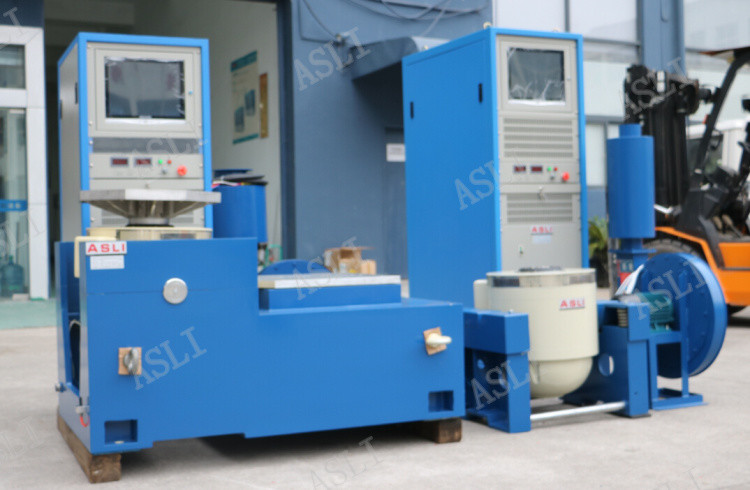

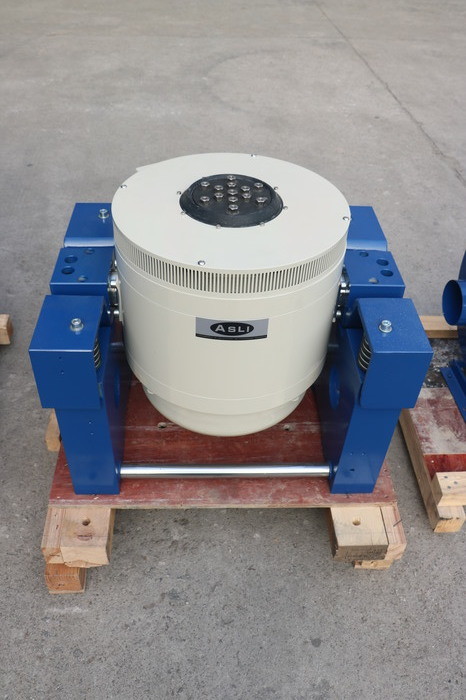

Hệ thống kiểm tra rung động Bàn trượt Điện động lực 6KN là thiết bị kiểm tra rung động điện động lực tần số cao được thiết kế để đáp ứng các yêu cầu khắt khe của IEC62133 và các tiêu chuẩn kiểm tra quốc tế khác. Được sản xuất với độ chính xác và độ tin cậy cao, hệ thống này tích hợp bàn trượt để kiểm tra rung động theo phương ngang và được triển khai rộng rãi trong các ngành công nghiệp quốc phòng, hàng không vũ trụ, viễn thông, điện tử và thiết bị gia dụng.
Để biết thông số kỹ thuật chi tiết, vui lòng tham khảo tài liệu tải xuống: thiết bị kiểm tra rung động ES-10.pdf
- IEC62133
- UL1642
- UN38.3
- GB31241
- MIL-STD-810G
- MIL-STD-810F
- IEC 60068-2-5
| Mẫu | Lực Sine định mức (N) | Lực Random định mức (N) | Dải tần số (Hz) | Gia tốc định mức (m/s²) | Tốc độ định mức (m/s) | Độ dịch chuyển định mức (p-p) mm | Tải trọng tối đa (Kg) | Cuộn dây chuyển động (Kg) | Kích thước cuộn dây chuyển động (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

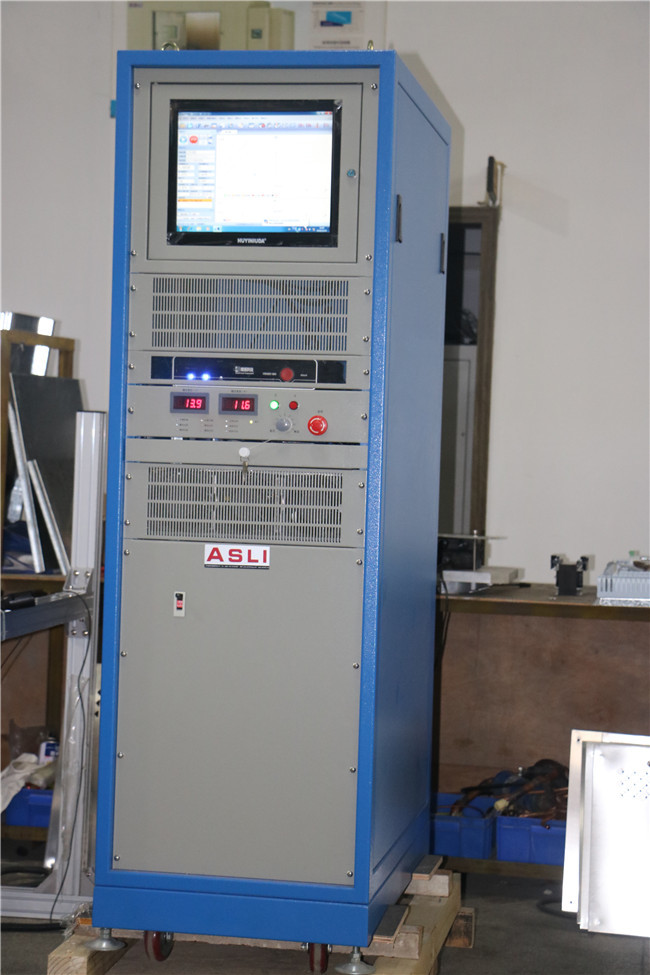

- Chế độ cài đặt: Menu tiếng Trung và tiếng Anh, vận hành bằng máy tính, hệ thống giám sát và điều khiển chuyên dụng; dữ liệu từ toàn bộ quá trình có thể được xử lý và xuất.
- Chức năng hiển thị: Hiển thị động các đường cong kiểm tra, dữ liệu đa kênh và đọc dữ liệu trên màn hình.
- Bộ ghi đường cong: Ghi dữ liệu kiểm tra theo thời gian thực; dữ liệu kiểm tra được chụp tự động, và kết quả có thể được lưu trữ và in.
| Mẫu | Kích thước bàn (mm) | Dải tần số (Hz) | Trọng lượng bộ phận chuyển động (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
Thiết bị kiểm tra rung động Điện động lực tần số cao đa năng thực hiện kiểm tra rung động hình sin ba trục X, Y và Z và kiểm tra rung động ngẫu nhiên băng thông rộng. Nó cũng hỗ trợ kiểm tra xung cổ điển (nửa hình sin, hình thang, sóng răng cưa) và kiểm tra phổ phản ứng sốc.
Các hệ thống này được sử dụng rộng rãi trong các ngành công nghiệp quốc phòng, vũ khí, hàng không, hàng không vũ trụ, viễn thông, điện tử, thiết bị điện và thiết bị gia dụng.
Nếu bạn cần thêm thông tin về máy rung, vui lòng liên hệ với chúng tôi.
