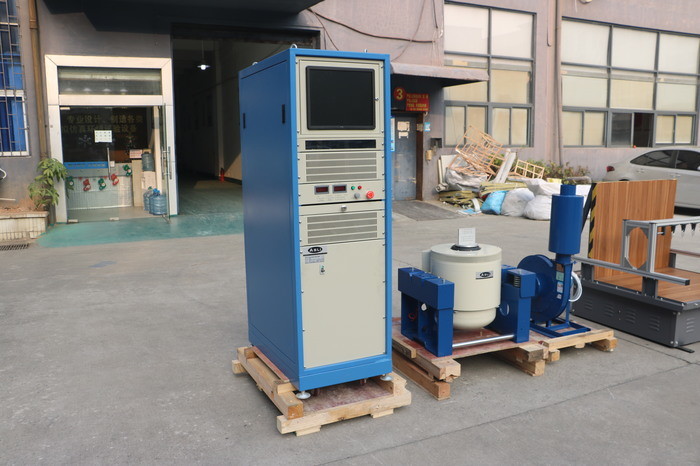

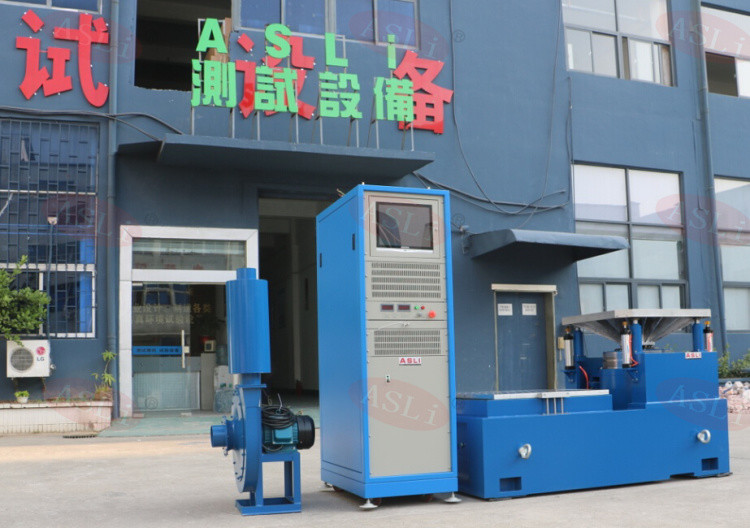

Hệ thống lắc điện động tần số cao 3000hz 10000N
Chi tiết sản phẩm
| lực sin: | 10000N | Quyền lực: | điện tử |
|---|---|---|---|
| hướng rung: | rung động ngang | sóng rung: | sin, ngẫu nhiên, sốc |
| cảm biến gia tốc: | 1 cái | đầu vào: | 1 kênh |
| đầu ra: | 1 kênh | Tính thường xuyên: | 3 ~ 3000hz |
| Làm nổi bật |
Hệ thống máy lắc điện động 3000hz,Hệ thống máy lắc điện động 10000N,Máy lắc rung tần số cao 3000hz |
||
Mô tả sản phẩm
Các hệ thống High Frequency 3000Hz 10000N Electrodynamic Shaker được thiết kế cho các ứng dụng thử nghiệm rung động đòi hỏi.hàng không, hàng không vũ trụ, thông tin liên lạc, điện tử, thiết bị điện và thiết bị gia dụng.
| Mô hình |
Đánh giá Sine Lực lượng (N) |
Đánh giá ngẫu nhiên Sức mạnh (N) |
Tần số Phạm vi (Hz) |
Đánh giá Tốc độ tăng tốc (m/s2) |
Đánh giá Tốc độ (m/s) |
Đánh giá Di dời (p-p) mm |
Max. Chất tải (Kg) |
Di chuyển Vòng xoắn (Kg) |
Cấu trúc của Di chuyển Vòng xoắn (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Trong một băng tải tải nhỏ, tăng tốc và tần số làm việc có thể được thực hiện, cải thiện khả năng tải và hiệu suất tổng thể của băng tải máy hoàn chỉnh.

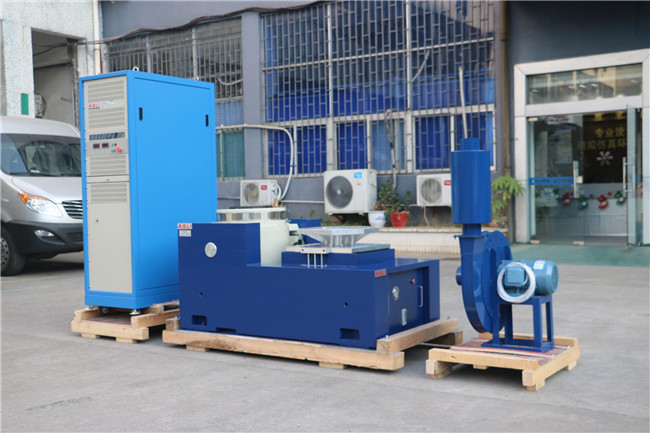

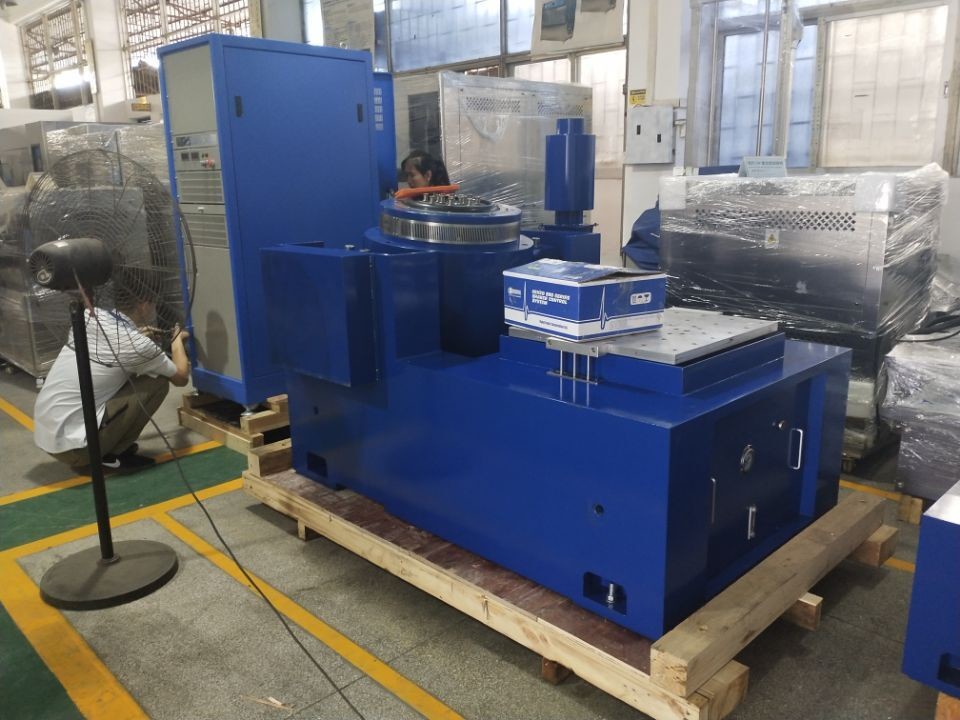

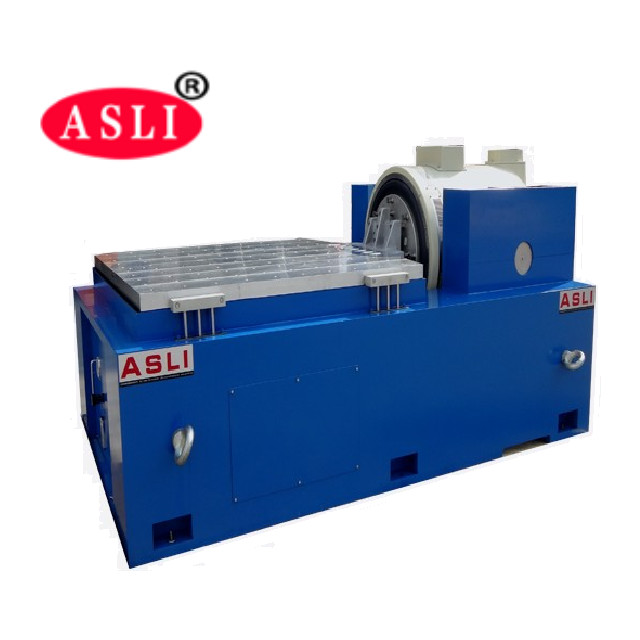

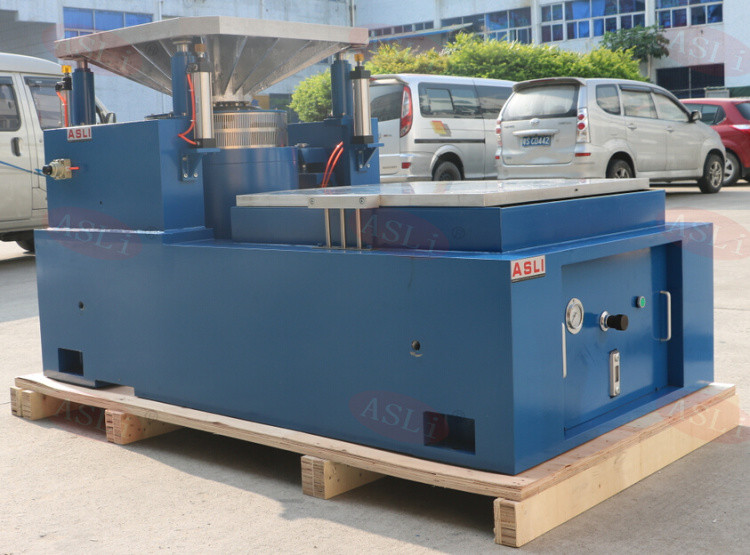

- Bàn ghế ngang và băng ghế rung là loại tích hợp, có cấu trúc mạnh mẽ và dễ cài đặt và điều chỉnh.
- Đường dẫn áp suất tĩnh với thiết kế hình chữ V, cung cấp khả năng chống nghiêng và chống tải thiên vị.
- Bơm dầu tích hợp với cấu trúc được thiết kế tốt để dễ vận hành.
| Mô hình | Kích thước băng ghế (mm) | Phạm vi tần số (Hz) | Trọng lượng của các bộ phận di chuyển (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5 ¢ 1000 51500 5 ¢ 2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 ¢ 1000 5 ¢1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5 ¢ 1000 51500 5 ¢ 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 |
5 ¢ 1000 5 ¢1200 5 ¢ 2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5 ¢ 800 5 ¢ 1000 51500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5 ¢ 1000 51500 5 ¢ 2000 |
57.7 76.9 86.5 |
Máy thử rung điện từ được thiết kế cho môi trường giáo dục, nghiên cứu và phòng thí nghiệm. Nó áp dụng một cấu trúc mạch hai từ tính, tự tạo các vòng tròn hoạt động xương,Hỗ trợ trên không, vòng bi cuộn, hướng dẫn tuyến tính và cách ly trunnion incorporating công nghệ hiện đại tiên tiến và kỹ thuật chuyên ngành.
Hệ thống này có thể thực hiện X, Y, và Z ba trục rung động sinus và băng thông rộng thử nghiệm rung động ngẫu nhiên, cũng như thử nghiệm xung cổ điển (nửa sinus, trapezoidal,sóng răng cưa) và thử nghiệm phổ phản ứng sốc.
FAQ:
Q1: Máy rung điện động học là gì?
RE: Máy rung điện động là một hệ thống thử nghiệm được sử dụng để mô phỏng các điều kiện rung mà sản phẩm có thể trải qua trong quá trình vận chuyển, vận hành hoặc dịch vụ.Nó được sử dụng rộng rãi cho độ tin cậy, độ bền và kiểm tra trình độ.
Q2: Những sản phẩm nào có thể được thử nghiệm?
RE: Nó có thể được sử dụng cho các thành phần điện tử, phụ tùng ô tô, pin, thành phần hàng không vũ trụ, sản phẩm điện, bao bì, thiết bị truyền thông,và các sản phẩm khác đòi hỏi kiểm tra rung động.
Q3: Các thử nghiệm rung động nào có thể thực hiện máy rung?
RE: Tùy thuộc vào cấu hình hệ thống, nó có thể thực hiện rung động sinus, rung động ngẫu nhiên, thử nghiệm sốc, tìm kiếm cộng hưởng, quét tần số và các thử nghiệm rung động có thể lập trình khác.
Q4: Tần suất thử nghiệm tối đa là bao nhiêu?
RE: Tần số tối đa phụ thuộc vào mô hình và cấu hình.Vui lòng cung cấp phạm vi tần số yêu cầu của bạn để chúng tôi có thể đề nghị một mô hình phù hợp.
Q5: Làm thế nào để tôi chọn đúng mô hình máy rung?
RE: Các yếu tố chính bao gồm:
- Trọng lượng mẫu tối đa
- Kích thước mẫu
- Hướng rung động bắt buộc
- Phạm vi tần số
- Tốc độ gia tốc tối đa
- Di dời
- Tiêu chuẩn thử nghiệm rung động bắt buộc
Dựa trên các thông số này, chúng tôi có thể đề nghị một hệ thống lắc phù hợp.
Q6: Máy rung có thể thực hiện rung động cả theo chiều dọc và chiều ngang?
RE: Có. Tùy thuộc vào cấu hình, hệ thống có thể được cung cấp với thiết lập thử nghiệm dọc, thiết lập thử nghiệm ngang, hoặc cả hai.
Q7: Nó có thể thực hiện thử nghiệm rung ngẫu nhiên không?
RE: Có. Một bộ điều khiển rung thích hợp có thể được cấu hình cho thử nghiệm rung ngẫu nhiên, bao gồm cả hồ sơ thử nghiệm dựa trên PSD.
Q8: Nó có thể thực hiện thử nghiệm cú sốc không?
RE: Có, miễn là hệ thống rung được chọn có đủ sức mạnh, dịch chuyển và khả năng gia tốc cho hồ sơ sốc yêu cầu.
Một máy rung điện động học cung cấp một số lợi thế cho thử nghiệm rung tần số cao:
- Phạm vi tần số rộng: Thích hợp cho cả hai thử nghiệm rung tấp tần số thấp và tần số cao, đặc biệt là cho các thành phần điện tử và ô tô.
- Độ chính xác điều khiển cao: Tần số, gia tốc, dịch chuyển, tốc độ và thời gian thử nghiệm có thể được kiểm soát chính xác.
- Phản ứng nhanh: Hệ thống truyền động điện động phản ứng nhanh với tín hiệu điều khiển, làm cho nó phù hợp với các thử nghiệm rung động quét.
- Khả năng rung ổn định: Điều khiển vòng kín giúp duy trì mức rung ổn định trong suốt quá trình thử nghiệm.
- Kiểm tra có thể lập trình: Các thông số thử nghiệm như phạm vi tần số, tốc độ quét, gia tốc và số chu kỳ có thể được lập trình tự động.
- Thích hợp cho thử nghiệm tần số cao: Đặc biệt phù hợp với PCB / PCBA, điện tử ô tô, cảm biến, đầu nối, pin và các thành phần điện tử khác.
- Tự động hóa cao: Các chương trình thử nghiệm có thể được lưu và thực hiện tự động, cải thiện hiệu quả thử nghiệm và khả năng lặp lại.
Điểm nổi bật của sản phẩm
Máy lắc điện động 10000N, sóng sin/ngẫu nhiên/sốc 3-3000Hz, rung ngang. Bơm dầu tích hợp, đường áp suất tĩnh hình chữ V, chống nghiêng và tải lệch. Lý tưởng cho quốc phòng, hàng không vũ trụ, thử nghiệm điện tử. Bảng mở rộng tùy chỉnh có sẵn.
