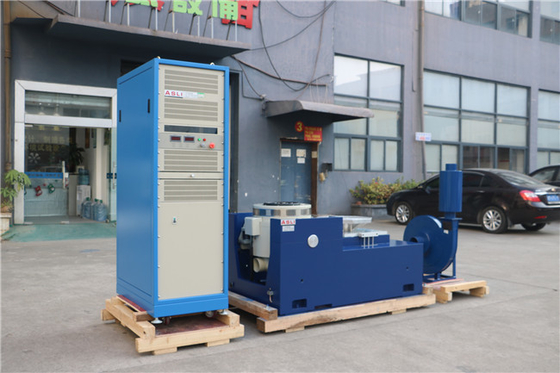

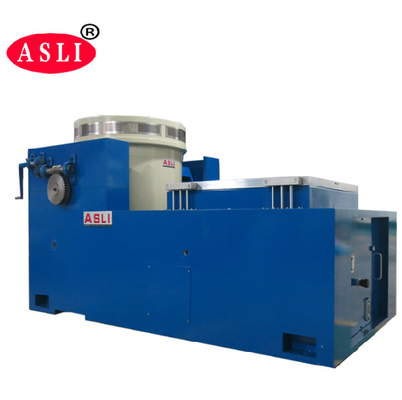

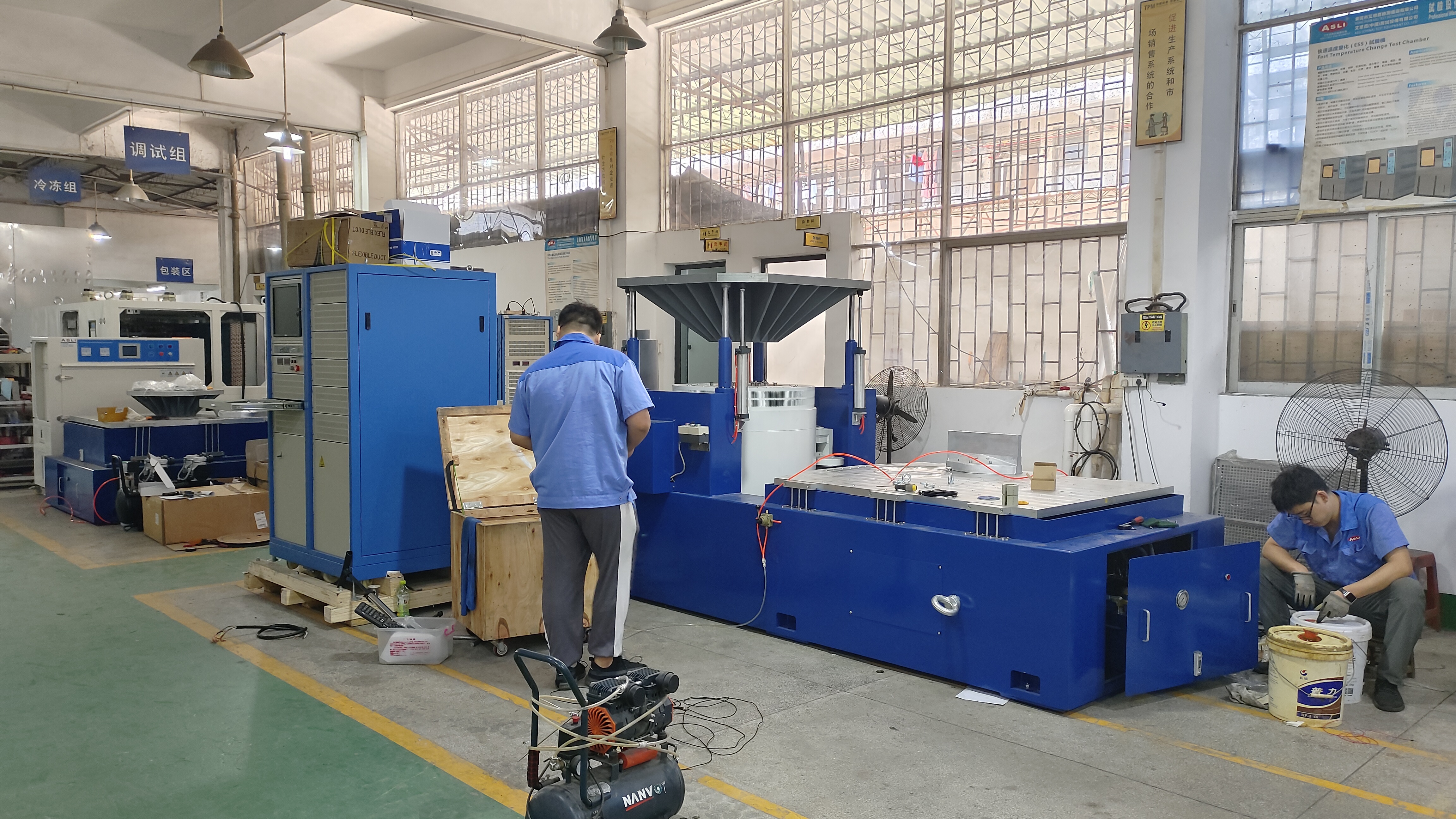

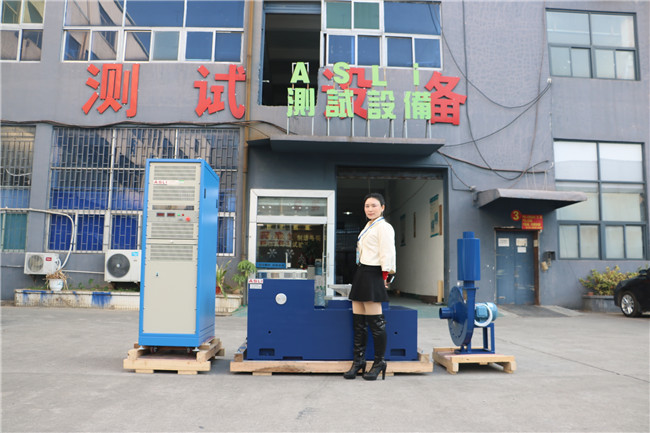

Máy xoay rung điện động học tần số cao 3 trục để kiểm tra rung của phụ tùng ô tô
Thử nghiệm rung cao tần số ES-30.pdf
Ứng dụng:
Mục đích của thử nghiệm rung động là gì?
Kiểm tra rung động là một quy trình giám sát mức độ và mô hình tín hiệu rung động trong một thành phần, máy móc hoặc cấu trúc,để phát hiện các sự kiện rung động bất thường và đánh giá tình trạng tổng thể của đối tượng thử nghiệm.
Chúng tôi là nhà sản xuấtbán nóng điện từ ba trục rung bàn rung thử nghiệm sốc rung, áp dụng "cấu trúc mạch hai từ tính", vòng tròn hoạt động xương tự tạo ra", "Hỗ trợ trên không" và "những vòng bi và hướng dẫn tuyến tính","Trunnion cách ly" công nghệ hiện đại tiên tiến và công nghệ đặc biệt, có thể được hoàn thành trong X, Y, Z ba trục rung động sinusoidal thử nghiệm và băng thông rộng thử nghiệm rung động ngẫu nhiên, được hoàn thành bởi cổ điển (nửa - sinus, trapezoidal,sóng răng cưa) thử nghiệm phổ phản ứng xung và sốcCác sản phẩm này được sử dụng rộng rãi trong quốc phòng, vũ khí, hàng không, hàng không vũ trụ, truyền thông, điện tử, thiết bị điện, truyền thông, thiết bị gia dụng và các lĩnh vực khác.
Máy rung điện động học tần số cao 3 trụcĐặc điểm:
1. Khung hình tròn động được thiết kế tốt, với tần số cộng hưởng trục cao hơn.
2. 2 mạch từ tính, rò rỉ luồng từ tính thấp, cấu trúc nhỏ gọn và hợp lý.
3Rocker Rod vòng bi lăn thẳng và nhập khẩu định hướng cơ thể composite độ cứng định hướng, khả năng tải lệch tâm.
4. Trunnion nền tảng cô lập dành riêng cho việc sử dụng hormone, việc lắp đặt tiện nghi di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng xoay động của độ tin cậy cao.
6Thiết kế ống dẫn mới và tăng hiệu ứng làm mát.
7. Độ cứng tĩnh, độ cứng động của bong bóng nhỏ mang, tăng khả năng của bảng rung, cải thiện hiệu suất tần số thấp.
Máy rung điện động học Các thông số kỹ thuật:
| Mô hình |
Đánh giá sinus Sức mạnh (N) |
Đánh giá ngẫu nhiên Sức mạnh (N) |
Tần số Phạm vi (Hz) |
Tốc độ gia tốc (m/s)2) | Tốc độ định số ((m/s) |
Tỷ lệ dịch chuyển (p-p) mm |
Max. Load (Kg) | Vòng xoay chuyển động ((Kg) |
Khối lượng của Vòng di chuyển ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

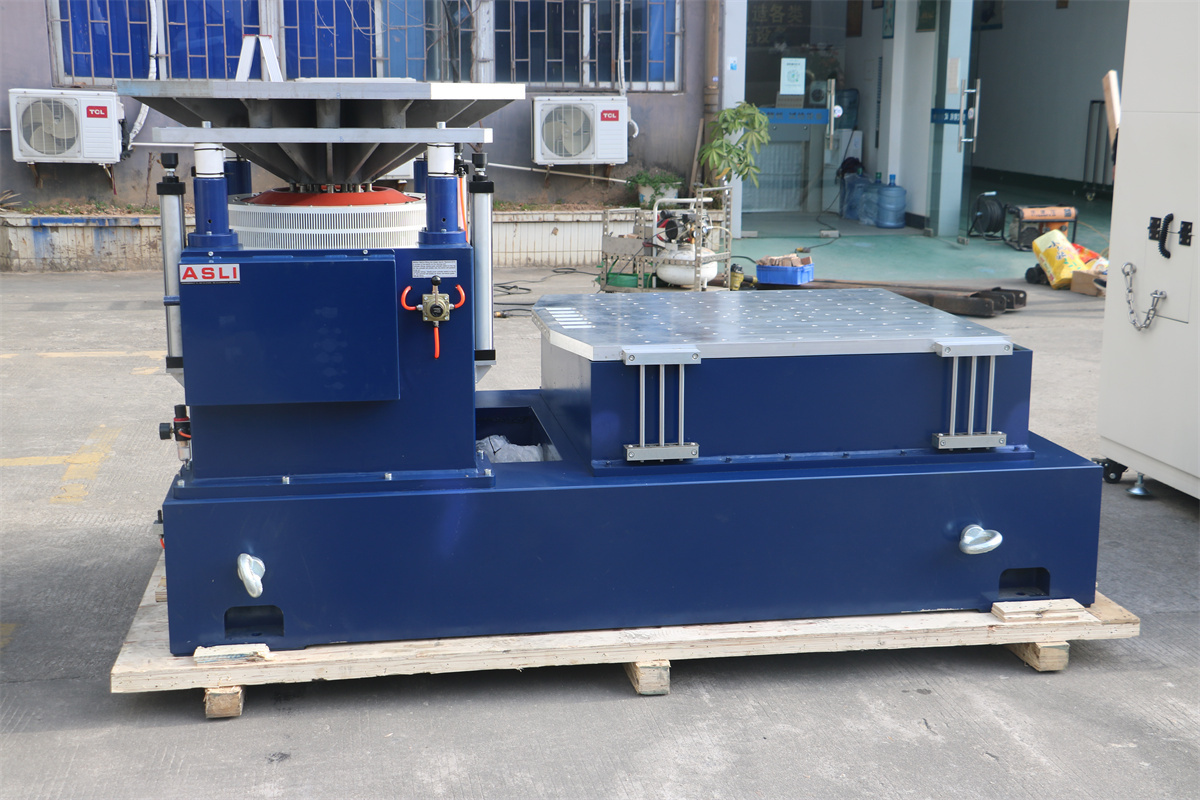

Các đặc điểm đứng ngang:
1. Trong băng tải tải nhỏ để nhận ra tăng tốc và tần số làm việc cao hơn, để cải thiện khả năng tải và hiệu suất của toàn bộ băng tải máy.
2. Bàn ghế chân ngang và băng ghế rung là loại tích hợp, với cấu trúc hoàn hảo, thuận tiện để cài đặt và điều chỉnh.
3Đường áp suất tĩnh, hình chữ V, có khả năng chống nghiêng và chống tải thiên vị.
Bơm dầu tích hợp, cấu trúc tốt và dễ vận hành.
Các thông số kỹ thuật của bộ mở rộng ngang:
| Mô hình | Kích thước băng ghế (mm) | Phạm vi tần số (Hz) | Trọng lượng của bộ phận di chuyển (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |

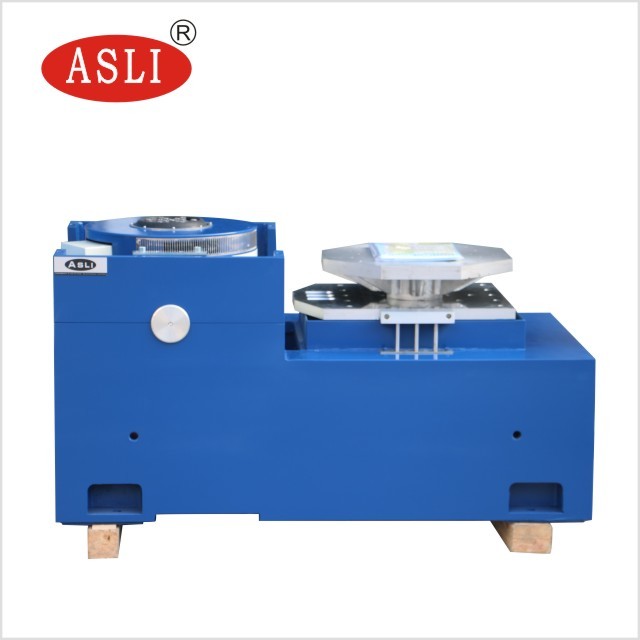

Các tính năng của băng ghế dài dọc:
VT dọc mở rộng bàn và cụ thể kẹp, tính toán chính xác, thiết kế phức tạp, để đảm bảo khách hàng có được hiệu suất tốt nhất theo cấu trúc hoàn hảo, vật liệu chất lượng cao
và sự làm việc.
Các thông số kỹ thuật của bộ mở rộng dọc:
| Mô hình | Trọng lượng (kg) | Tần số tối đa (Hz) | Kích thước băng ghế |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (bàn ghế tròn) | 220 | 350 | Φ1200 |
Để biết thêm thông tin3 trục tần số cao điện động lực rung trúng cho phụ tùng ô tô rung thử nghiệm, Chào mừng bạn liên hệ với chúng tôi!
