Máy rung điện động thẳng đứng tần số cao với Chứng nhận ISO CE
Hệ thống thử nghiệm rung chủ yếu được sử dụng để thử nghiệm môi trường rung và sốc của sản phẩm, thử nghiệm sàng lọc ứng suất môi trường, thử nghiệm độ tin cậy. Máy kiểm tra rung điện từ hoàn toàn theo tiêu chuẩn thiết kế thử nghiệm liên quan đến pin, mô phỏng trong điều kiện nhất định của thử nghiệm rung của pin, pin hoặc bộ pin được cố định trên bàn rung, theo tần số, gia tốc và chế độ dịch chuyển quy định dọc theo rung mẫu pin của ba hướng vuông góc với nhau, pin đo được không bị rò rỉ, không nản lòng, không bị vỡ, không có lửa và nổ.
| Máy rung điện độngThông số: | ||||
| Lực kích thích hình sin tối đa | 300Kg.f đỉnh | |||
| Lực rung ngẫu nhiên lớn nhất | 300Kg.f r.ms | |||
| Lực rung sốc lớn nhất | 600Kg.f đỉnh | |||
| Dải tần số | DC~4000 Hz | |||
| Dịch chuyển tối đa | 25 mm p-p (giá trị đỉnh-đỉnh) | |||
| Tốc độ tối đa | 1.6m/s | |||
| Gia tốc tối đa | 100G (980 m/s2) | |||
| Tần số cộng hưởng đầu tiên | 2500Hz | |||
| Tải trọng và gia tốc tối đa: F=M.A | ||||
| 5G (49m/s2) | 10G (98m/s2) | 20G (196m/s2) | 30G (294m/s2) | |
| 57kg | 27kg | 12kg | 7kg | |
| Tải trọng tối đa | 120 kg | |||
| Tần số cách ly rung | 2.5 Hz | |||
| Đường kính cuộn dây chuyển động (đường kính bàn làm việc) | Đường kính 150 mm | |||
| Chất lượng của cuộn dây chuyển động | 3kg | |||
| Tải trọng tối đa | 50Kg | |||
| Bàn vít | 13 x M8 | |||
| Rò rỉ từ thông | <10gauss | |||
| Kích thước | 750mm x 560mm x 670mm (Máy thẳng đứng) | |||
| Trọng lượng | Khoảng 460Kg | |||
| DA-3 Bộ khuếch đại công suất chuyển đổi kỹ thuật số | ||||
| Công suất đầu ra | 4KVA | |||
| Điện áp đầu ra | 100V | |||
| Dòng điện đầu ra | 30A | |||
| SNR (Tỷ lệ tín hiệu trên tạp âm) | ≥65dB | |||
| Méo hài (tải điện trở) | <1.0% | |||
| Lỗi đo điện áp đầu ra | ≤5% | |||
| Lỗi đo dòng điện đầu ra | ≤5% | |||
| Hệ số đỉnh dòng điện đầu ra | ≥3 | |||
| Tính ổn định của dc | Độ trôi bằng không không quá đầu ra 50mv/8h | |||
|
Đáp ứng tần số 5-3500Hz |
±3dB | |||
| Kích thước của bộ khuếch đại công suất | 720mm x 545mm x 1270mm | |||
| Khối lượng nặng | 230KG | |||
| Hệ thống Servo | ||||
| Chức năng | Nhiệt độ, áp suất không khí, dịch chuyển, quá áp, quá dòng, điện áp đầu vào thấp, lỗi bên ngoài, nguồn điện điều khiển, logic, thiếu đầu vào bằng nhau. | |||
Tiêu chuẩn thử nghiệm:
UL 1642:2012 Tiêu chuẩn cho pin lithium
UL 2054: 2012 Pin gia dụng và thương mại
UN38.3 (2012) Phần 3: đề xuất vận chuyển hàng hóa nguy hiểm - hướng dẫn thử nghiệm và tiêu chuẩn
IEC62133-2012 Các yêu cầu an toàn đối với pin và bộ pin có chứa chất điện phân kiềm hoặc axit
IEC 62281: 2004 Các yêu cầu an toàn trong vận chuyển pin và pin Lithium
IEC 60086: 2007 Pin Galvanic phần 4 các yêu cầu an toàn của pin lithium-ion
GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E, v.v.

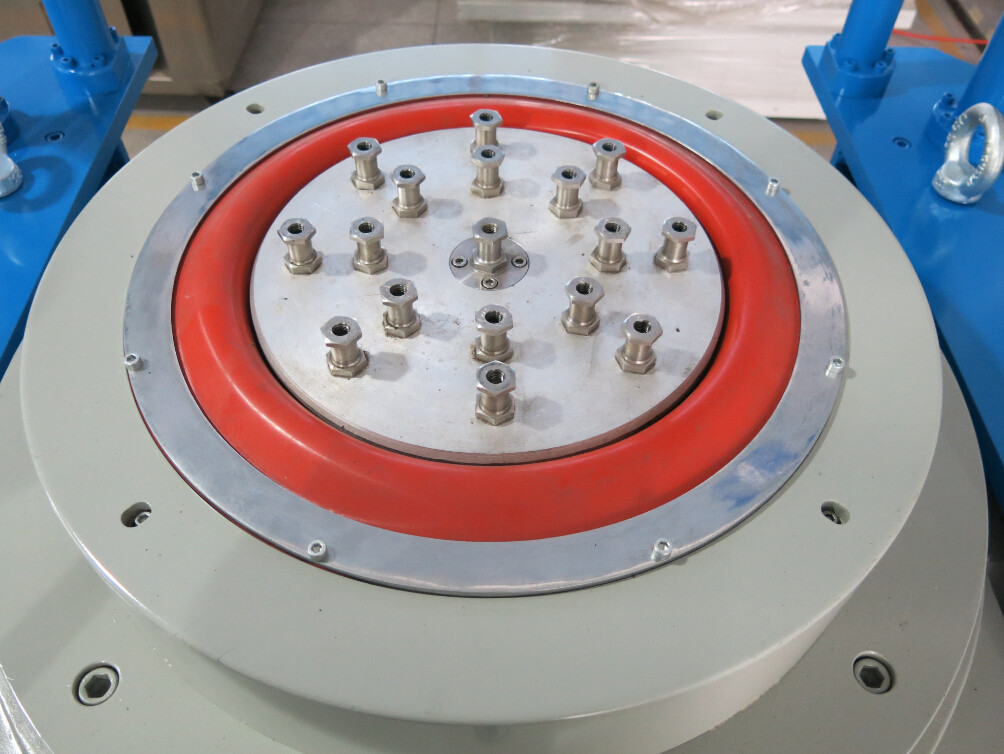

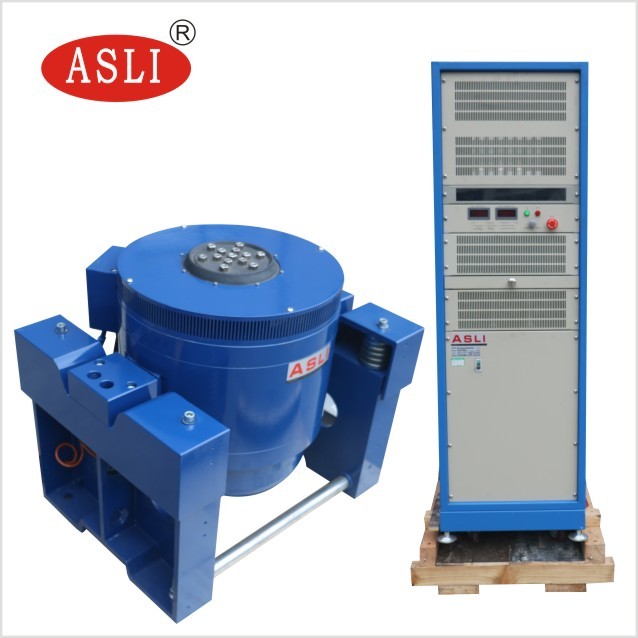

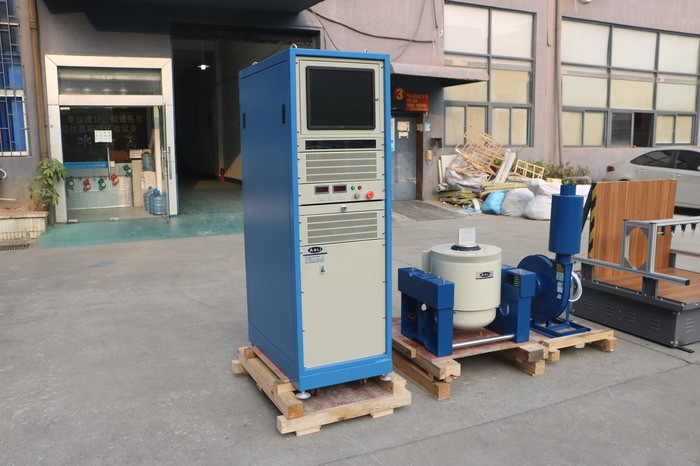

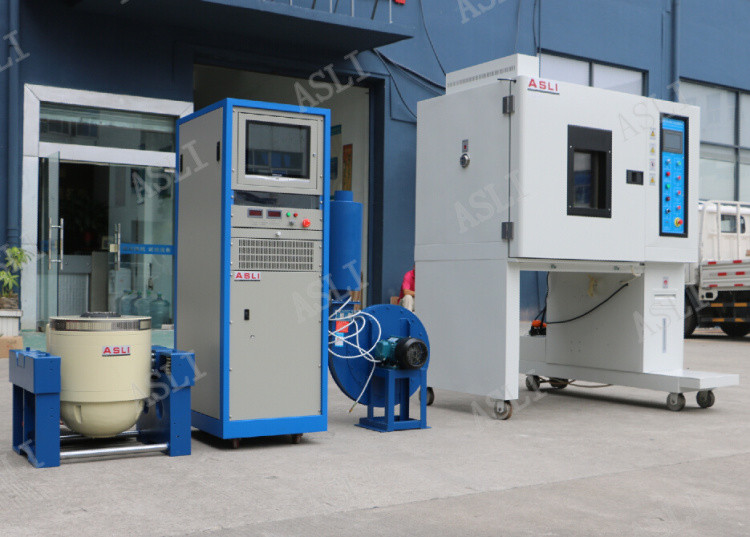

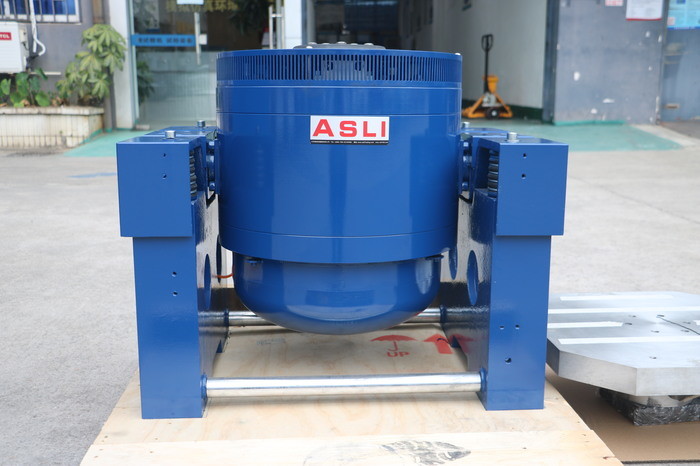

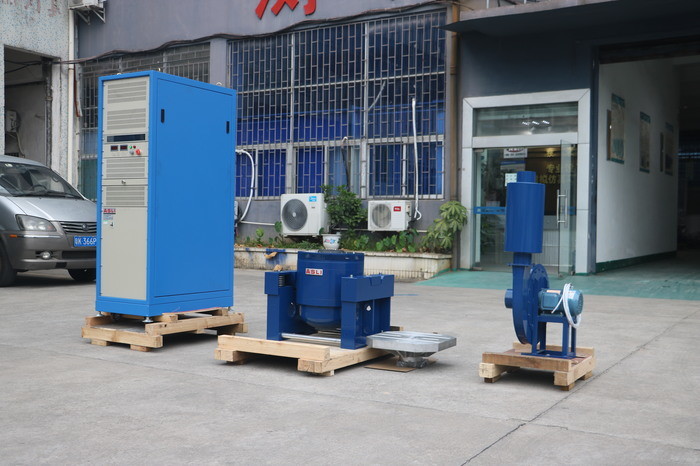

Hình ảnh để tham khảo:
